Produkttyp	USB digital ljudomvandlare
Märke	Sony
Modell	USB Digital Audio Converter (PCLK-U5)
Mått (L x H x D)	43 x 23 x 80 mm
Vikt	40 g
Strömförbrukning	80 mA (ström via USB-buss)
Strömförsörjning	Via USB-port (bus-powered)
USB-anslutning	USB typ B, version 1.1
Digital ljudutgång	Optisk (TOSLINK), rektangulär kontakt, våglängd 660 nm
Samplingsfrekvens	44,1 kHz
Kompatibla operativsystem	Windows 98/98SE/Me/2000 Professional
Förpackningens innehåll	CAV-U5-omvandlare, USB-kabel, optisk kabel, bruksanvisning, garantikort
Huvudfunktion	Omvandla USB-ljudsignal till optisk utgång för anslutning till stereoanläggning eller MD-spelare
Installation	Plug-and-play efter installation av medföljande USB-drivrutin
Multimedia-inställningar	Konfiguration via Windows kontrollpanel (Multimedia Properties)
Underhåll	Rengör med en mjuk, torr trasa; använd inga lösningsmedel
Säkerhet	Utsätt inte för fukt eller extrema temperaturer. Koppla ur före rengöring
Garanti	1 år (garantikort medföljer)
Allmän information	Överensstämmer med USB 1.1-standarden, kompatibel med E-IDE (ATAPI) CD-ROM-läsare

Vanliga frågor - USB Digital Audio Converter SONY

Hur installerar jag USB-drivrutinen på Windows 98?

För att installera drivrutinen, starta Windows och stäng alla program. Anslut CAV-U5-omvandlaren till datorn med den medföljande USB-kabeln. Guiden Add New Hardware Wizard visas. Följ instruktionerna på skärmen. Efter installation, kontrollera enhetens status i Enhetshanteraren.

Varför kommer inget ljud från stereoanläggningen?

Kontrollera först anslutningarna: USB-kabeln måste vara ansluten direkt till datorn (inte via en hub), och den optiska kabeln måste vara korrekt isatt i båda enheterna. Se till att USB-drivrutinen är installerad och att enheten känns igen i Enhetshanteraren. Kontrollera sedan multimedia-inställningarna i kontrollpanelen: välj USB Audio Device som önskad enhet och kryssa i Enable digital CD audio for the CD-ROM device.

Vilka operativsystem är kompatibla med denna omvandlare?

Omvandlaren är kompatibel med Windows 98, Windows 98SE, Windows Me och Windows 2000 Professional. Den fungerar inte på Windows 3.1, Windows 95, Windows NT eller Macintosh-system.

Kan jag använda denna omvandlare med en Mac?

Nej, omvandlaren är inte kompatibel med Apple Macintosh-datorer. Programvaran kräver en IBM PC/AT eller kompatibel.

Hur ställer jag in multimedia-inställningarna i Windows?

Öppna kontrollpanelen, dubbelklicka på Multimedia, gå till fliken Audio, och under Preferred device, välj USB Audio Device. Klicka på knappen för inställningsalternativ, och i fönstret Speaker, ställ volymreglagen på max. I fliken CD Music, kryssa i Enable digital CD audio for the CD-ROM device.

Vad gör jag om meddelandet "Din Unlock" visas eller inget ljud spelas in?

Detta meddelande indikerar vanligtvis ett synkroniseringsproblem. Kontrollera att den optiska kabeln är korrekt ansluten. Starta om datorn efter drivrutinsinstallationen. Kontrollera även enhetens status i Enhetshanteraren och multimedia-inställningarna.

Fungerar omvandlaren med en USB-hubb?

Det rekommenderas att ansluta omvandlaren direkt till en USB-port på datorn. Användning av en USB-hubb kan orsaka funktionsstörningar.

Hur ansluter jag den optiska kabeln?

Sätt i den optiska kabelns kontakt i utgången DIGITAL OUT på CAV-U5-omvandlaren och i den optiska ingången på din MD-spelare eller stereoanläggning. Se till att kontakten är rak vid insättning för att undvika skador på kontakterna.

Vilka artiklar medföljer i förpackningen?

Förpackningen innehåller: PC-anslutningsomvandlare CAV-U5, en USB-kabel, en optisk digital anslutningskabel, bruksanvisning och ett garantikort.

Vad gör jag om ljudutgången stannar under uppspelning?

Detta kan bero på hög systembelastning. Stäng onödiga program. Ett tillfälligt strömavbrott kan också avbryta ljudutgången. Om problemet kvarstår, kontrollera anslutningarna och starta om datorn.

BRUKSANVISNING USB Digital Audio Converter SONY

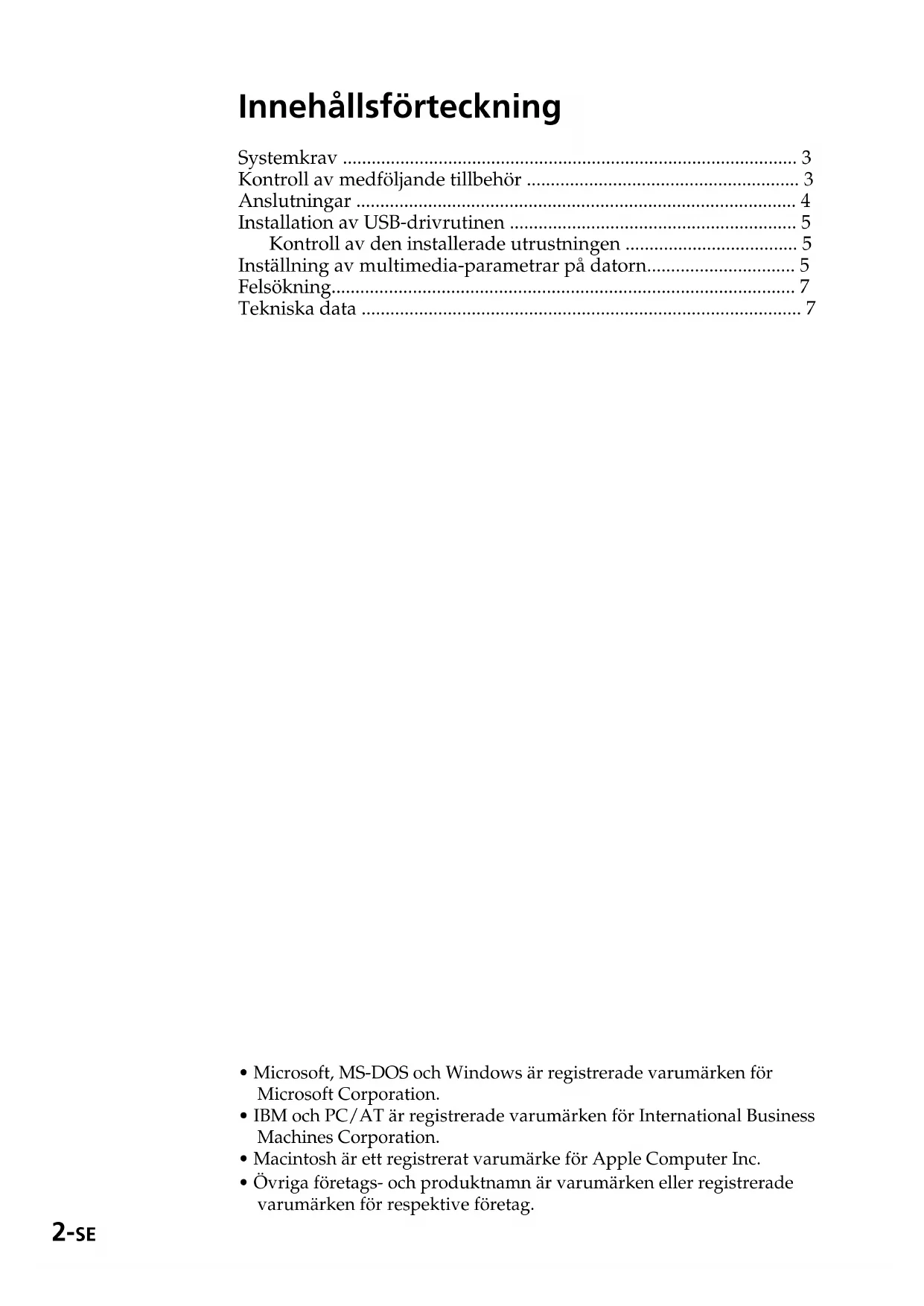

Innehållsförteckning

Systemkrav 3
Kontroll av medfoljande tillbehör 3
Ansluttingar 4
Installation av USB-drivrutinen 5
Kontroll av den installerade utrustningen 5
Installingnagav multimedia-parametrarpadatorn. 5
Felsökning. 7
Tekniska data 7

• Microsoft, MS-DOS och Windows ar registerade varumärken für Microsoft Corporation.
• IBM och PC/AT ar registrarade varumärken für International Business Machines Corporation.
• Macintosh ar ett registrarat varumärke for Apple Computer Inc.
• Övriga foretags- och produktnamn ar varumärken eller registerrade varumärken for respektive foretag.

Systemkrav

Följande hardvara kravs for att det skall gå att använda satsen PCLK-U5.

□IBM PC/AT eller kompatibel dator (Denna mjukvara kan inte anvandas for Apple Macintosh.)

□CPU*: Intel Pentium II 233 MHz/ Celeron 300A eller högre

• PCLK-U5 kan inte anvandas für vissa datorer med Pentium-kompatibla CPU-chips, till exempl AMD K6 (till exempl kan ljud hoppas über vid spelning av en ljudfil).

□CD-ROM-läsare som overensstämmer med E-IDE (ATAPI)*

• Kontrollera att din CD-ROM-läsare überensstämmer med E-IDE (ATAPI). Om den inte gör det, kan det hända att CD-skivor med ljud inte kan spelas korrekt via USB-anslutningen, även om Windows-inställingarna ar korrekta. Kontakta tillverkaren av din CD-ROM-läsare, om du behöver ytterligare uppliesningar.

□USB-port: 1 eller flera

□Operativsystem: Windows 98/Windows 98SE/Windows Me/Windows 2000 Professional (Denna product fungerar inte med Microsoft Windows 3.1, Windows 95 erler Windows NT.)

Kontroll av medfoljande tillbehör

Kontrolera att samtiga foljande tillbehör medfoljer satsen PCLK-U5. Om nagonting fattas, skall du kontakta affären dar du gjorde inköpet aller narmaste Sony-Äterförsäljare.

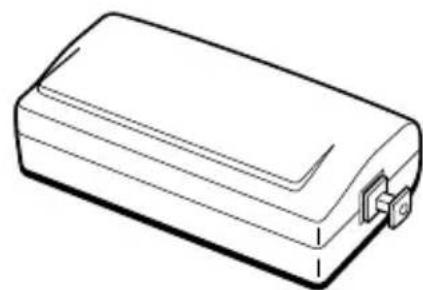

PC-kontaktomvandlare CAV-U5 (1)

• USB-kabel (1)

Optisk digital anslutningskabel (med rektangulara kontakter) (1)
Bruksanvisning (1)
- Garantisedel (1)

SE

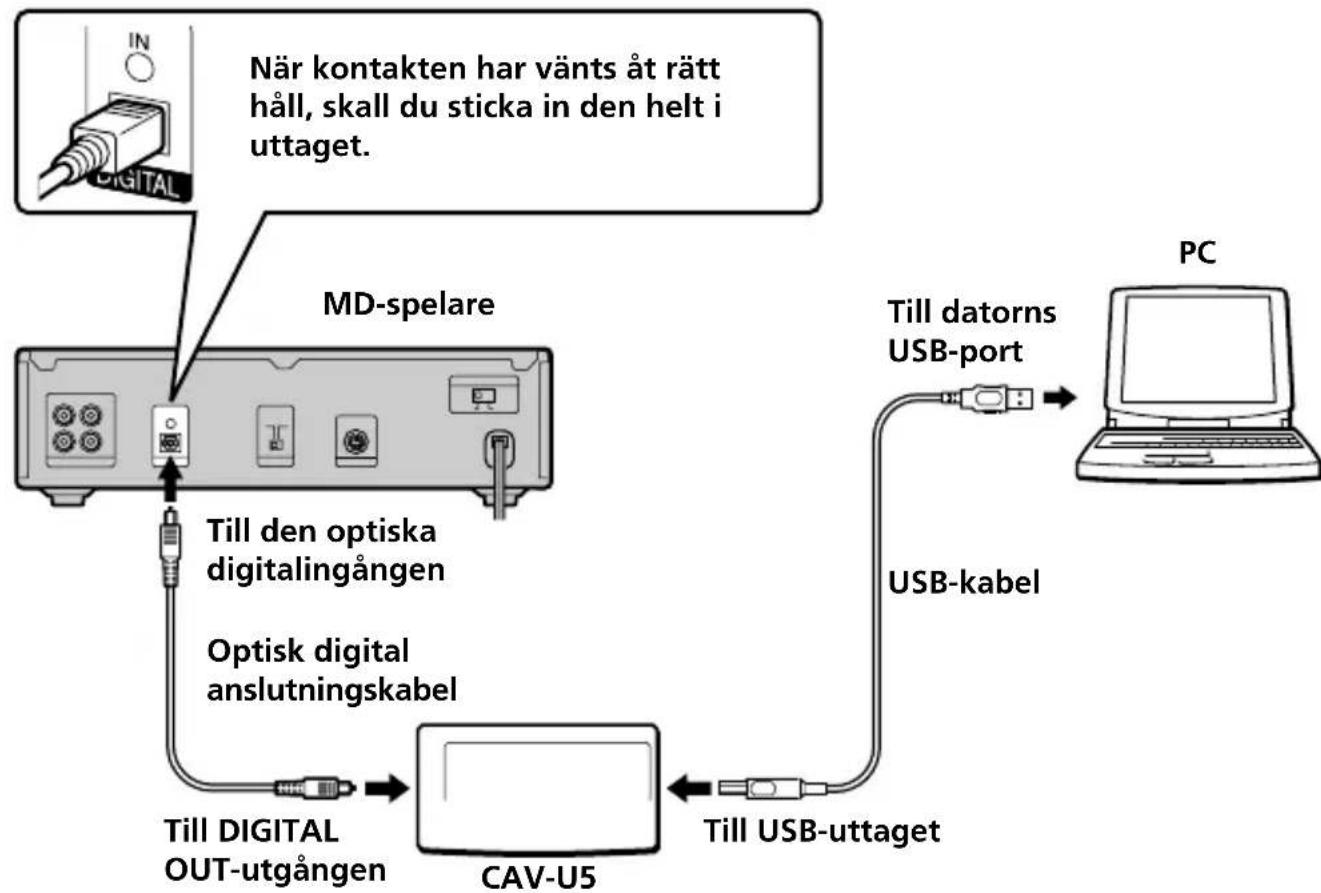

Anslutningar

Använd den medfoljande USB-kabeln CAV-U5 damit den optiska digitala anslutningskabeln für att ansluta din persondator till en systemstereoapparat.

Kom ihåg att starta Windows innan du utfor anslutningarna for Första gangen. Se "Installation av USB-drivrutinen" på Nästa sida for ytterligare uppliesningar.

Observera

• Kontrollera att kontakten ar i rät vinkel nar du sätter in den. Om du sätter in den snett, kan kontaktdilar skadas.
• Använd den medfoljande optiska digitala anslutningskabeln für att ansluta mellan DIGITAL OUT-utgangen på CAV-U5 och den optiska digitalingängen på en MD-spelare aller en systemstereoapparat. För ytterligare uppliesninger om ansluttingarna och hur du skall andere ingängsvalet, Hanvisas till bruksanvisningen for den apparat du anvander.
• Använd den medfoljande USB-kabeln für att ansluta CAV-U5 direkt till datorn. Om att USB-na vands for anslutningen, kan det hända att CAV-U5 inte fungerar på rätt satt.

Följande anvisningar gäller for Windows 98. Vissa delar av installationsproceduren kan variera i enlighet med vilket operativsystem du installerar drivrutinen for.

1 Starta Windows och stäng)darefter av alla aktiva program.
2 Använd den medfoljande USB-kabeln für att ansluta CAV-U5 till datorn. Wizarden "Add New Hardware Wizard" tänds.
3 Folj anvisiningarna for wizarden.

Kontroll av den installerade utrustingen

Var noga med att kontrollera den installerade utrustingens tillstand after installationen av drivrutinen.

1 Oppna Control Panel. Peka på "Settings" och klicka därefter på "Control Panel" på Start-menyn.
2 Dubbelklicka pa System-ikonen. Dialogrutan "System Properties" visas.
3 Klicka på fliken "Device Manager". Kontrollera att foljande detailjer finns i fönstret "Device Manager".

kan visas fore "USB Composite Device" beroende pa sammansattningen av din dator. Detta paverkar dock inte anvandningen av anlaggningen (datorn och systemstereoapparaten).

4 Klicka på "OK" für att stänga dialogrutan "System Properties".

Inställing av multimedia-parametrar på datorn

Du maste stalla in multimedia-parametrar pa datorn, innan du kan mata ut ljud via den systemstereoapparat, som har anslutits till datorn, fran en CD-skiva i CD-ROM-lasaren ell er fr an MIDI-fil som finns lagrad pa datorns hardsdisk.

1 Oppna Control Panel. Peka på "Settings" och klicka därefter på "Control Panel" på Start-menyn.
2 Dubbelklicka på Multimedia-ikonen. Dialogrutan "Multimedia Properties" visas.

forts.

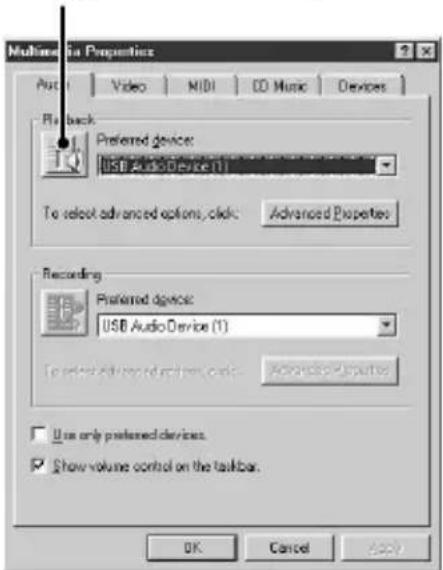

3 Klicka på fliken "Audio" och väljAREfter "USB Audio Device" i"Preferred device:".

Knapp forinstallingav alternative

4 Klicka på knappen forinstalling av alternative.

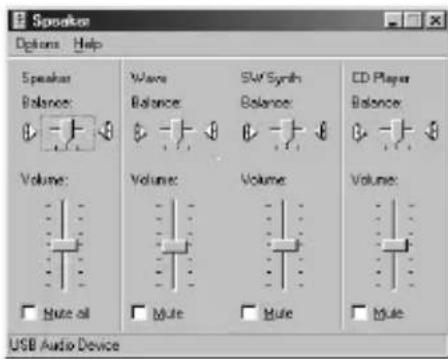

Dialogrutan "Speaker" visas.

5 Justera alla ljudnivareglage till full.
ljudniva.

Observera

Du kan inte justera ljudnivan for datorns upspelningsljud med skjutreglagen under "Speaker". Justera ljudnivaamt balans och dampa ljudet med lampligt skjutreglage, och markera rutan under CD Player", "Wave"ller "SW Synth".

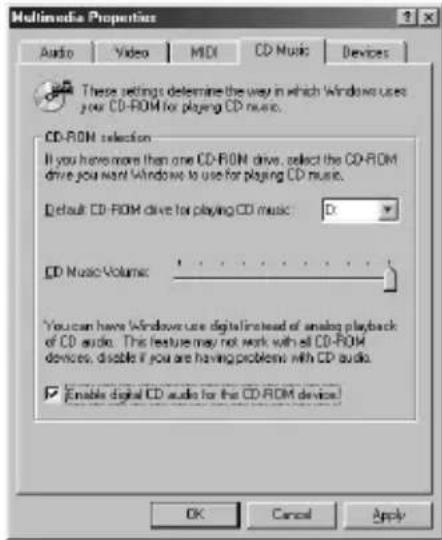

6 Klicka på fliken "CD Music" och markera "Enable digital CD audio for the CD-ROM device".

Observera

Denna detalj kan grafargas och darrfor vara oanvandbart for vissa versioner av Windows 98. Aterstarta datorn om sa ar fallet.

7 Klicka på "OK" För att stänga dialogrutan "Multimedia Properties".

Observera

Det kan hända att CD-skivor med ljud inte kan spelas, beroende på din CD-ROM-läsare. Kontakta tillverkaren av CD-ROM-läsaren, om du vill ha ytterligare uppliesningar.

Felsökning

Systemljud (varningsalarm/uppliesn ing om att e-post har inkommen) hors inte.

Systemljud hors inte fran datorn, medan datorn avkanner CAV-U5 somen upspelningsutrustning.

"Din Unlock" tänds på displayen, eller inget ljud hör s elser spelas in på den anslutna systemstereoapparaten, nar du startup upspelning (CD, MIDI-fil, etc.) på datorn.
Kontrollera anslutningen av USB-kontakten.
Aterstarta datorn om problemet uppstod alldeles after installationen av drivrutinen.
Kontrollera tillstandet for den installerade utrustningen och installungen for Multimedia Properties.

Vissa störningsljud uppträder under upspelning fran datorn.

Om du anvander ett stort program, skall du stanga av programmet for att minska systembelastningen. En tillfällig brist på systemresurser kan också gora att ljudet inte hörs.

Tekniska data

Beskrivning

PC-kontaktadapter

Samplingsfrekvens

44,1 kHz

USB-uttag

Ca. 43· 23· 80mm (utskjutande delar inte inkluderade)

Vikt

Ca. 40g
