Producttype	USB digitale audio-omzetter
Merk	Sony
Model	USB Digital Audio Converter (PCLK-U5)
Afmetingen (L x H x D)	43 x 23 x 80 mm
Gewicht	40 g
Stroomverbruik	80 mA (voeding via USB-bus)
Voeding	Via USB-poort (bus-powered)
USB-aansluiting	USB type B, versie 1.1
Digitale audio-uitgang	Optisch (TOSLINK), rechthoekige connector, golflengte 660 nm
Samplefrequentie	44,1 kHz
Compatibele besturingssystemen	Windows 98/98SE/Me/2000 Professional
Inhoud van de doos	CAV-U5 omzetter, USB-kabel, optische kabel, gebruikshandleiding, garantiekaart
Hoofdfunctie	Omzetten van USB-audiosignaal naar optische uitgang voor aansluiting op een stereo-installatie of MD-speler
Installatie	Plug-and-play na installatie van de meegeleverde USB-stuurprogramma
Multimedia-instellingen	Configuratie via Windows Configuratiescherm (Multimedia Properties)
Onderhoud	Reinigen met een zachte, droge doek; geen oplosmiddelen gebruiken
Veiligheid	Niet blootstellen aan vocht of extreme temperaturen. Loskoppelen voor reiniging
Garantie	1 jaar (garantiekaart inbegrepen)
Algemene informatie	Conform USB 1.1-standaard, compatibel met E-IDE (ATAPI) cd-romspelers

Veelgestelde vragen - USB Digital Audio Converter SONY

Hoe installeer ik het USB-stuurprogramma op Windows 98?

Om het stuurprogramma te installeren, start u Windows op en sluit u alle toepassingen. Sluit de CAV-U5 omzetter aan op de computer met de meegeleverde USB-kabel. De Add New Hardware Wizard verschijnt. Volg de instructies op het scherm. Controleer na installatie de status van het apparaat in Apparaatbeheer.

Waarom komt er geen geluid uit de stereo-installatie?

Controleer eerst de aansluitingen: de USB-kabel moet rechtstreeks op de computer worden aangesloten (niet via een hub) en de optische kabel moet correct in beide apparaten zijn gestoken. Zorg ervoor dat het USB-stuurprogramma is geïnstalleerd en dat het apparaat wordt herkend in Apparaatbeheer. Controleer vervolgens de multimedia-instellingen in het Configuratiescherm: selecteer USB Audio Device als voorkeursapparaat en vink Enable digital CD audio for the CD-ROM device aan.

Welke besturingssystemen zijn compatibel met deze omzetter?

De omzetter is compatibel met Windows 98, Windows 98SE, Windows Me en Windows 2000 Professional. Het werkt niet op Windows 3.1, Windows 95, Windows NT of Macintosh-systemen.

Kan ik deze omzetter gebruiken met een Mac?

Nee, de omzetter is niet compatibel met Apple Macintosh-computers. De software vereist een IBM PC/AT of compatibele computer.

Hoe stel ik de multimedia-instellingen in Windows in?

Open het Configuratiescherm, dubbelklik op Multimedia, ga naar het tabblad Audio en selecteer onder Preferred device de optie USB Audio Device. Klik op de knop voor optie-instellingen en stel in het venster Speaker de volumeschuifregelaars op maximaal. Vink op het tabblad CD Music de optie Enable digital CD audio for the CD-ROM device aan.

Wat moet ik doen als het bericht "Din Unlock" wordt weergegeven of er geen geluid wordt opgenomen?

Dit bericht duidt meestal op een synchronisatieprobleem. Controleer of de optische kabel correct is aangesloten. Start de computer opnieuw op na de installatie van het stuurprogramma. Controleer ook de status van het apparaat in Apparaatbeheer en de multimedia-instellingen.

Werkt de omzetter met een USB-hub?

Het wordt aanbevolen de omzetter rechtstreeks op een USB-poort van de computer aan te sluiten. Het gebruik van een USB-hub kan storingen veroorzaken.

Hoe sluit ik de optische kabel aan?

Steek de stekker van de optische kabel in de DIGITAL OUT-uitgang van de CAV-U5 omzetter en in de optische ingang van uw MD-speler of stereo-installatie. Zorg ervoor dat de stekker recht wordt ingebracht om beschadiging van de connectoren te voorkomen.

Welke artikelen worden meegeleverd in de doos?

De doos bevat: de PC-aansluitomzetter CAV-U5, een USB-kabel, een optische digitale aansluitkabel, de gebruikshandleiding en een garantiekaart.

Wat moet ik doen als het geluid stopt tijdens het afspelen?

Dit kan worden veroorzaakt door een overmatige systeembelasting. Sluit onnodige toepassingen. Een tijdelijke stroomonderbreking kan ook de geluidsweergave onderbreken. Als het probleem aanhoudt, controleer dan de aansluitingen en start de computer opnieuw op.

GEBRUIKSAANWIJZING USB Digital Audio Converter SONY

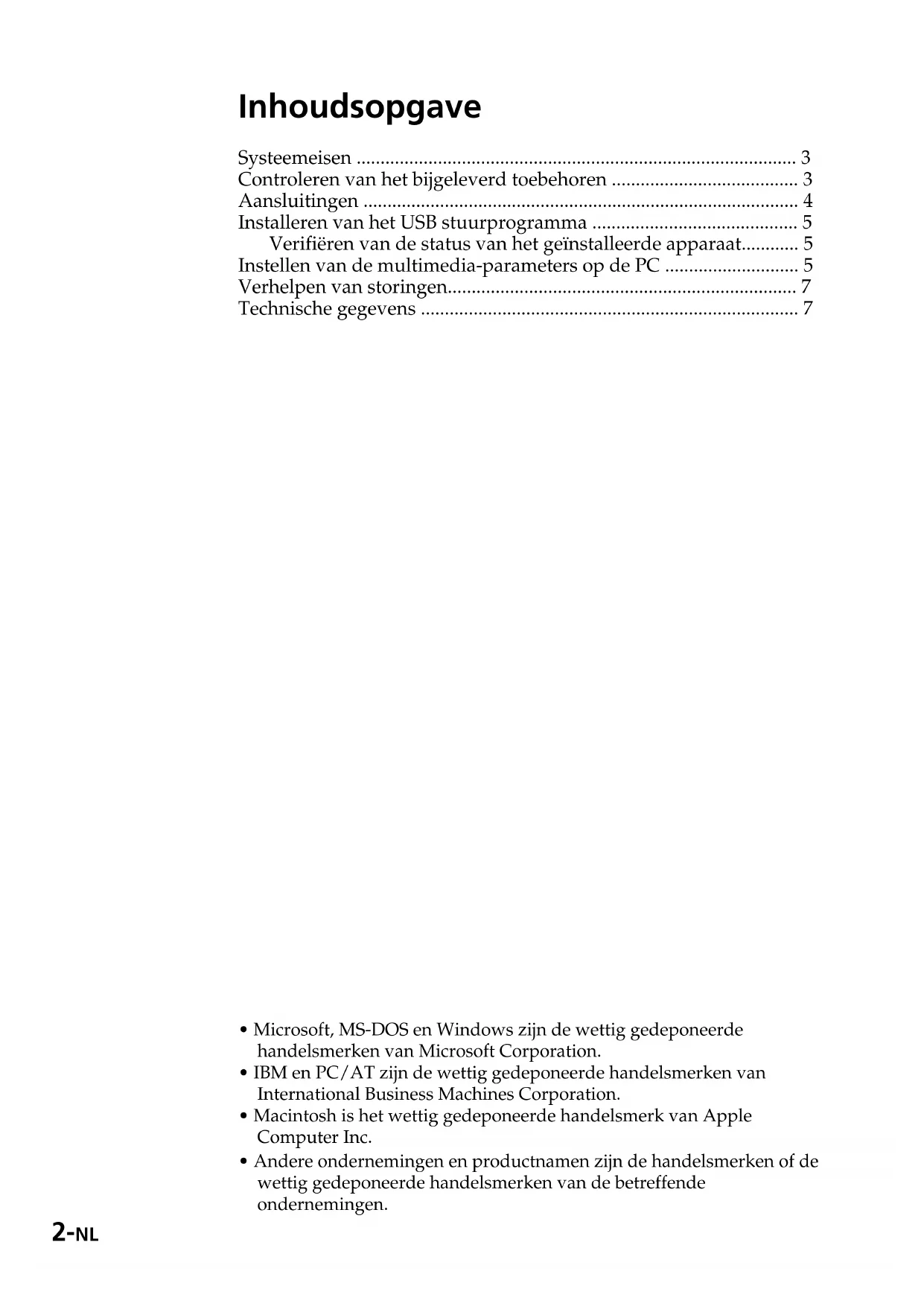

Systeemeisen 3
Controleren van het bijgeleverd toebehoren 3
Aansluitingen 4
Installeren van het USB stuurprogramma 5

Verifierten van de status van het geinstalleerde apparaat..... 5

Instellen van de multimedia-parameters op de PC 5
Verhelpen van storingen 7
Technische gegevens 7

• Microsoft, MS-DOS en Windows zijn de wettig gedeponeerde handelsmerken van Microsoft Corporation.

• IBM en PC/AT zich de wettig gedeponeerde handelsmerken van International Business Machines Corporation.

• Macintosh is het wettig gedeponeerde handelsmerk van Apple Computer Inc.
• Andere ondernemingen en productnamen zijn de handelsmerken of de wettig gedeponeerde handelsmerken van de betreffende ondernemingen.

Systeemeisen

Om het PCLK-U5 pakket te{kunnen gebruiken, dient u te beschikken over de volgende hardware.
□IBM PC/AT of compatibele computer (Deze software is nicht geschikt voor de Apple Macintosh.)
□CPU: Intel Pentium II 233 MHz/ Celeron 300A of better
Het is möglich dat de PCLK-U5 nicht werkt op sommige computers met Pentium-compatible CPU chips, Zoals de AMD K6 (bij weergave van een audiobestand kan dan bijvoorbeeld het geluid overspringen).
□CD-ROM station dat voldoet aan E-IDE (ATAPI)
Zorg dat het CD-ROM station voldoet aan E-IDE (ATAPI). Als dit Niet het geval is,{kunnen de audio-CD's Niet juist via de USB verbinding worden weergegeven, ook wanner de Windows instellenen correct+zijn. Neem voor nadere bijzonderheden contact op met de fabrikant van het CD-ROM station.
□USB poort: 1 ofmeer
Besturingsystem: Windows 98/ Windows 98SE/Windows Me/ Windows 2000 Professional (Dit product werkt nicht met Microsoft Windows 3.1, Windows 95 of Windows NT.)

Controleren van het bijgeleverd toebehoren

Controller of de volgende accessoires alle in de verpakking van het PCLK-U5 pakket aanwezig়. Mocht eriets ontbreken, neemt u dan a.u.b. contact op met de winkel waar u het apparaat hebt gekocht of met uw dichtst bijzijnde Sony handelaar.

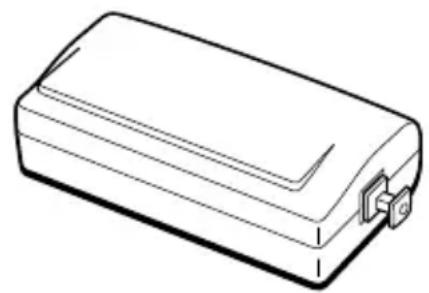

PC aansluitingomzetter CAV-U5 (1)

• USB kabel (1)

• Optische digitale verbindskabel (met rechthoekige stekkers) (1)
• Gebruiksaanwijzing (1)
• Garantiebewijs (1)

Aansluitingen

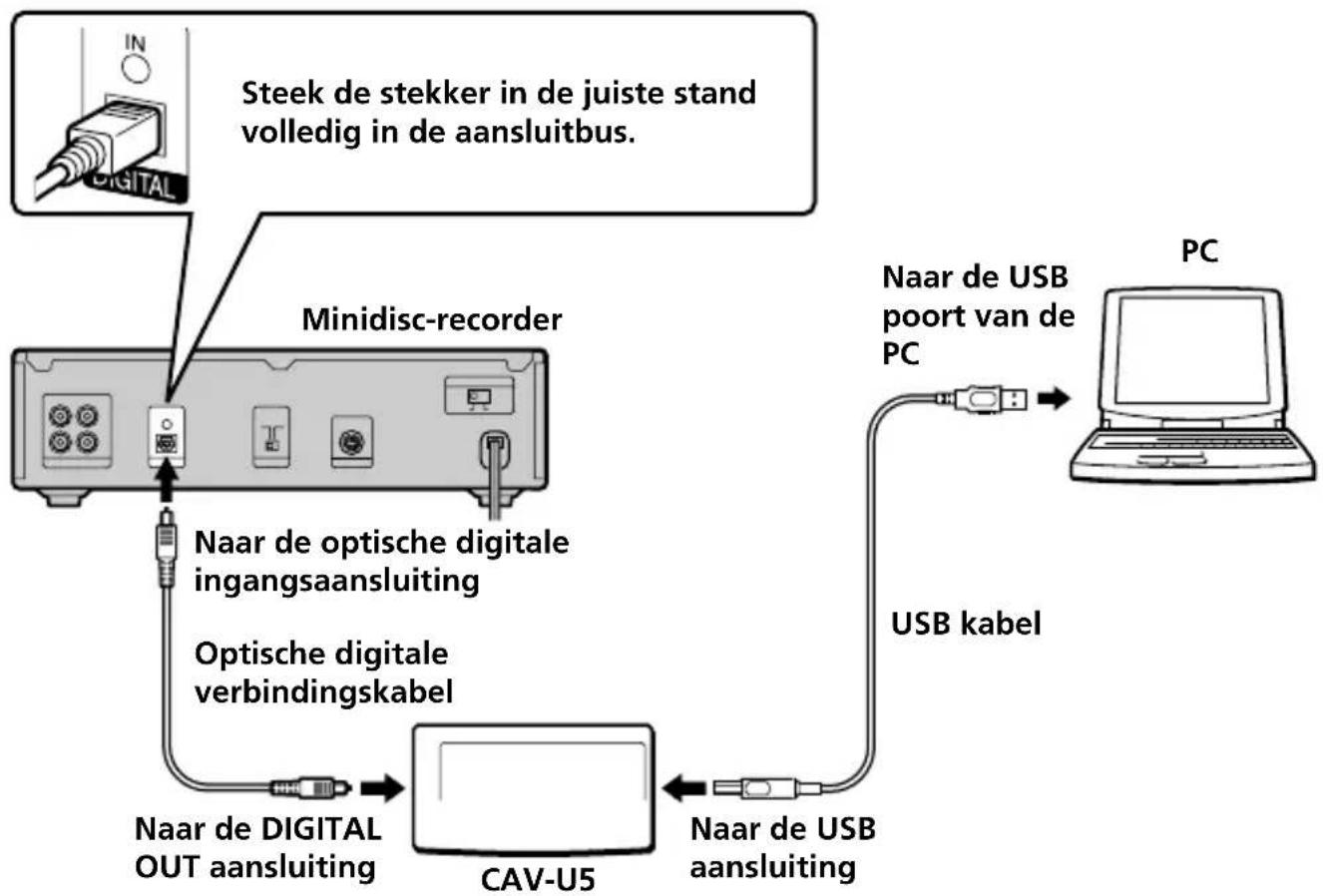

Gebruik de bijgeleverde CAV-U5, USB kabel en de optische digitale verbindingskabel om uw PC op de stereo-apparatuur aan te sluiten.

Zorg dat u Windows opstart voordat u de eerste maal de verbinding maakt. Zie "Installeren van het USB stuurprogramma" op de volgende bladzijde voor nadere bijzonderheden.

Opmerkingen

• Let op dat u de stekker recht houdt wonneer u deze maar binnen steekt. Als de stekker schuin worden gehonden, kan deze worden beschadigd.

• Verbind de DIGITAL OUT aansluiting van de CAV-U5 met de optische digitale ingangsaansluiting van uw minidisc-Recorder of andere stereo-apparatuur met behulp van de bijgeleverde optische digitale verbindingskabel. Voor verdere informatatie over de aansluitingen en hetkiezen van de ingangsfunctie worden verwezenaar de gebruiksaanwijzing van de component die u gebruikt.

• Sluit de CAV-U5 rechtstreeks op de PC aan met behulp van de bijgeleverde USB kabel. Als een USB hub voor de verbinding worden gebruikt, is het möglichk dat de CAV-U5 Niet juist werkt.

Installeren van het USB stuurprogramma

Opmerking

De onderstaande aanwijzingen zijn bedoeld voor Windows 98. Het is möglich dat sommige delen van de installmentprocedure anders zijn afhankelijk van het besturingsystem dat u op de computer hebt.

1 Start Windows en sluit alle actieve applications.
2 Sluit de CAV-U5 met de bijgeleverde USB kabel op de PC aan. De "Add New Hardware Wizard" (Wizard Nieuwe hardware) verschijnt.
3 Volg de aanwijzingen van de wizard.

Verfiernen van de status van het geinstalleerde apparaat

Zorg dat u de status van het geinstalleerde apparaat verifieert nadat u het stuurprogramma geinstalleerd hebt.

1 Open het Configuratieschem. Selecteer in het Start menu "Settings" (Instellingen) en klik dan op "Control Panel" (Configuratieschem).
2 Dubbelklik op het System pictogram. Het "System Properties" (Systeemeigenschappen) dialoogvenster verschijnt.

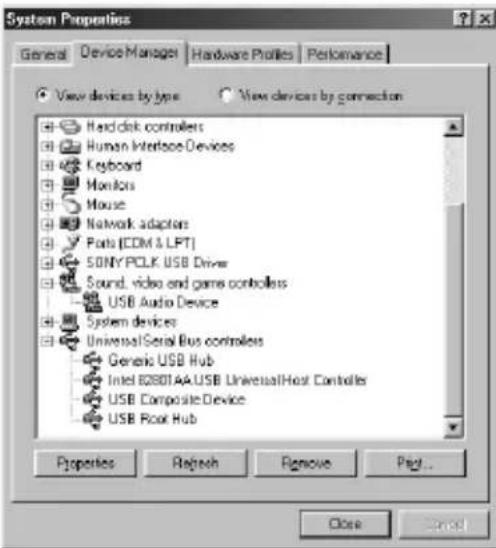

3 Klik op het "Device Manager" (Apparaatbeheer) tabblad. Controller of de volgende items in het "Device Manager" (Apparaatbeheer) venster staan. - "USB Audio Device" (USB-audioapparaat) onder "Sound, video and game controllers" (Besturing voor geluid, video en spelletjes) - "USB Composite Device" (Samengesteld USB-apparaat) onder "Universal Serial Bus controllers" (USB-controller)

Opmerking betreffende Windows Me

Afhankelijk van de configuratie van uw PC is het möglichk dat verschijnt naast "USB Composite Device" (Samengesteld USB-apparaat). Dit heeft darüber geen invloed op de werkking van het systeem (PC en stereo-apparatuur).

4 Klik op "OK" om het "System Properties" (Systeemeigenschappen) dialoogvenster te sluiten.

Instellen van de multimedia-parameters op de PC

U moet de multimedia-parameters op de PC instellen voordat u het geluid van een CD in het CD-ROM station of een MIDI bestand op de harde schijf van de PC kurz weergeven via de stereo-apparatuur die op de PC is aangesloten.

1 Open het Configuratieschem. Selecteer in het Start menu "Settings" (Instellingen) en klik dan op "Control Panel" (Configuratieschem).
2 Dubbelklik op het Multimedia pictogram. Het "Multimedia Properties" (Multimedia-eigenschappen) dialoogvenster verschijnt.

wordt nervolgd

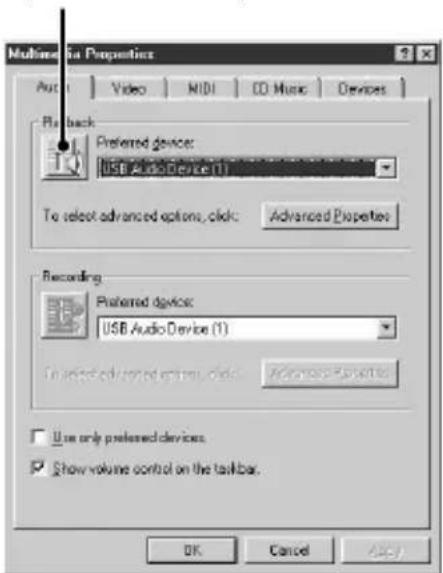

3 Klik op het "Audio" tabblad en selecteer dan "USB Audio Device" (USB-audioapparaat) in "Preferred device:" (Voorkeursapparaat).

Optie-instelknop

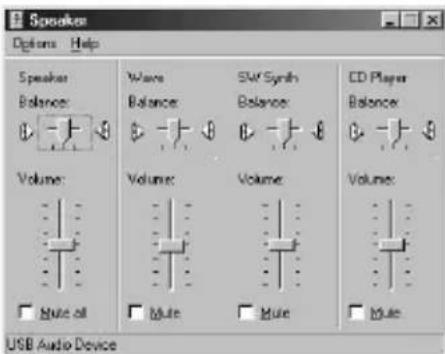

4 Klik op de optie-instelknop. Het "Speaker" (Luidspreker) dialoogvenster verschijnt.

5 Zet alle volumeregelaars in de maximumstand.

Opmerking

U kunt Niet het volume van het weergavegeluid van de PC instellen met de regelaar onder "Speaker" (Luidspreker). Stel het volume, de balans en de geluidsdemping in met de bijbehorende regelaars en aankruisvakjes onder CD Player" (Cdspeler), "Wave" en SW Synth" (SW-synthesizer).

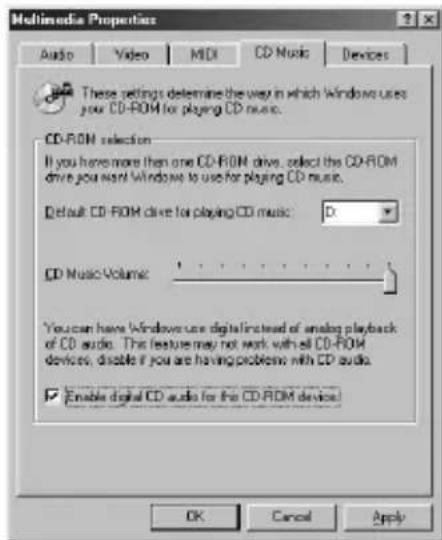

6 Klik op het "CD Music" (Muziek voor cd) tabblad en kruis de optie "Enable digital CD audio for the CD-ROM device" (Digitale cd-audio voor deze cd-rom-speler inschakelen) aan.

Opmerking

Afhankelijk van w versie van Windows 98 is het möglichk dat dit item grijs is endus Niet toegankelijk. In dat geval moet u de PC opnieuw opstarten.

7 Klik op "OK" om het "Multimedia Properties" (Multimedia-eigenschappen) dialoogvenster te sluiten.

Opmerking

Afhankelijk van het CD-ROM station is het möglichk dat audio-CD's Niet weergegeven können worden. Neem voor nadere bijzonderheden contact op met de fabrikant van het CD-ROM station.

Verhelpen van storingen

De systeemgeluiden (waarschuwingsalarm/bericht-ontvangen attentiethon) klinken nicht.

Er worden geen systemdeluiden door de PC uitgestuurd wanner deze de CAV-U5 als weergaveapparaat heeft herkend.

"Din Unlock" verschijnt in het display of er worden geen geluid weergegeven of opgenomen op de aangesloten stereoapparatuur runawayer u start met de weergave (CD, MIDI bestand enz.) op de PC.

Controller de aansluiting van de USB stekker.
Als het probleem optreedt meteen na het installereren van het stuurprogramma, moet u de PC opnieuw opstarten.
Controller de status van het geinstalleerde apparaat en de instelling van de Multimedia-eigenschappen.

Er is ruis hoorbaar tijdens weergave op de PC.

Wanner u gelijktijdig een andere große applicatie gebruikt,要去 u deze aflsuiten om de belasting van het systeem te verminderen. Een tijdelijk gebrek aan systeemresources kan er ook toe leiden dat het geluid wegvalt.

Technische gegevens

Beschrijveng

PC aansluitingomzetter

Bemonsteringsfrequentie

44,1 kHz

USB aansluiting

Serie-B aansluiting, bus-power modus (voldoet aan USB Ver. 1.1)

Uitgang

DIGITAL OUT: rechthoekige aansluitbus, golfhte: 660 nm

Stroomverbruik

Ca. 80mA

Afmetingen (b/h/d)

Ca. 43· 23· 80mm (excl.uitstekende delen)

Gewicht

Ca. 40 gram
