Produkttyp	Professioneller Projektor
Marke	Sony
Modell	VPL-CW255
Native Auflösung	WXGA (1280 x 800)
Helligkeit	3200 Lumen
Kontrastverhältnis	3000:1
Lampentyp	Ultrahochdrucklampe 210 W
Lebensdauer der Lampe	4000 Stunden (Normalmodus)
Stromversorgung	100-240 V AC, 50/60 Hz
Stromverbrauch	320 W (max.)
Abmessungen (B x H x T)	406 x 113 x 330 mm
Gewicht	5,7 kg
Videoeingänge	HDMI, VGA, S-Video, Composite
Audioeingänge	Stereomini-Klinkenbuchse
Hauptfunktionen	Trapezkorrektur, manueller Zoom, manueller Fokus, Eco-Modus, integrierter Lautsprecher
Wartung und Reinigung	Reinigen Sie den Luftfilter regelmäßig mit einem Staubsauger
Sicherheit	Kensington-Sicherheitsschlitz, Passwortsperre
Ersatzteile und Reparierbarkeit	Ersatzlampe, Luftfilter, Reinigungsset

Häufig gestellte Fragen - VPL-CW255 SONY

Wie schalte ich den Sony VPL-CW255 Projektor ein und aus?

Drücken Sie die Taste ON/STANDBY am Bedienfeld oder an der Fernbedienung. Zum Ausschalten drücken Sie zweimal dieselbe Taste.

Was ist die native Auflösung des Projektors?

Die native Auflösung ist WXGA (1280 x 800), geeignet für Breitbildpräsentationen.

Wie reinige ich den Luftfilter?

Schalten Sie den Projektor aus und ziehen Sie den Netzstecker. Öffnen Sie die Filterklappe, entnehmen Sie den Filter und saugen Sie ihn mit einem Staubsauger ab. Setzen Sie ihn nach dem Trocknen wieder ein.

Der Projektor lässt sich nicht einschalten, was tun?

Überprüfen Sie, ob das Netzkabel richtig eingesteckt ist. Ersetzen Sie die Lampe, wenn die LAMP-Anzeige blinkt. Wenden Sie sich an einen Techniker, wenn das Problem weiterhin besteht.

Wie schließe ich einen Computer an?

Verwenden Sie ein VGA- oder HDMI-Kabel, um den Computer mit dem entsprechenden Eingang des Projektors zu verbinden. Wählen Sie die Quelle über das Menü INPUT aus.

Kann ich den Projektor ohne Fernbedienung verwenden?

Ja, das Bedienfeld verfügt über die wichtigsten Tasten: ON/STANDBY, MENU, ENTER, Pfeiltasten und INPUT.

Wie stelle ich Fokus und Zoom ein?

Drehen Sie den Fokus-Ring für die Schärfe und den Zoom-Ring für die Bildgröße am Objektiv.

Was bedeutet die blinkende LAMP-Anzeige?

Dies weist auf ein Lampenproblem hin. Ersetzen Sie sie durch eine neue (Referenz LMP-C210). Setzen Sie den Zähler nach dem Austausch zurück.

Wie korrigiere ich die Trapezverzerrung?

Verwenden Sie die Funktion Trapezkorrektur im Menü Einstellung oder über die Fernbedienung, um das Bild anzupassen.

Welcher Abstand für ein 100-Zoll-Bild?

Bei mittlerer Zoomposition platzieren Sie den Projektor etwa 2,5 bis 3,0 Meter von der Leinwand entfernt.

BEDIENUNGSANLEITUNG VPL-CW255 SONY

Kurzreferenz ____ DE

Um die Gefahr von Bränden oder elektrischen Schlägen zu verringern, darf dieses Gerät nicht Regen oder Feuchtigkeit ausgesetzt werden.

Um einen elektrischen Schlag zu vermeiden, darf das Gehäuse nicht geöffnet werden. Überlassen Sie Wartungsarbeiten stets nur qualifiziertem Fachpersonal.

WARNUNG

DIESES GERÄT MUSS GEERDET WERDEN.

WARNUNG

Beim Einbau des Geräts ist daher im Festkabel ein leicht zugänglicher Unterbrecher einzufügen, oder der Netzstecker muss mit einer in der Nähe des Geräts befindlichen, leicht zugänglichen Wandsteckdose verbunden werden. Wenn während des Betriebs eine Funktionsstörung auftritt, ist der Unterbrecher zu betätigen bzw. der Netzstecker abzuziehen, damit die Stromversorgung zum Gerät unterbrochen wird.

VORSICHT

Hinweis zum LAN-Anschluss

Aus Sicherheitsgründen nicht mit einem Peripheriegerät-Anschluss verbinden, der zu starke Spannung für diese Buchse haben könnte.

WARNUNG

1 Verwenden Sie ein geprüftes Netzkabel (3-adriges Stromkabel)/einen geprüften Geräteanschluss/einen geprüften Stecker mit Schutzkontakten entsprechend den Sicherheitsvorschriften, die im betreffenden Land gelten.
2 Verwenden Sie ein Netzkabel (3-adriges Stromkabel)/einen Geräteanschluss/einen Stecker mit den geeigneten Anschlusswerten (Volt, Ampere).

Wenn Sie Fragen zur Verwendung von Netzkabel/Geräteanschluss/Stecker haben, wenden Sie sich bitte an qualifiziertes Kundendienstpersonal.

WICHTIG

Das Namensschild befindet sich auf der Unterseite des Gerätes.

Für Kunden in Europa

Der Hersteller dieses Produkts ist Sony Corporation, 1-7-1 Konan, Minato-ku, Tokyo, 108-0075 Japan. Der autorisierte Repräsentant für EMV und Produktsicherheit ist Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Deutschland. Bei jeglichen Angelegenheiten in Bezug auf Kundendienst oder Garantie wenden Sie sich bitte an die in den separaten Kundendienst- oder Garantiedokumenten aufgeführten Anschriften.

Für Kunden in Deutschland

Entsorgungshinweis: Bitte werfen Sie nur entladene Batterien in die Sammelboxen beim Handel oder den Kommunen. Entladen sind Batterien in der Regel dann, wenn das Gerät abschaltet und signalisiert „Batterie leer“ oder nach längerer Gebrauchsdauer der Batterien „nicht mehr einwandfrei funktioniert“. Um sicherzugehen, kleben Sie die Batteriepole z.B. mit einem Klebestreifen ab oder geben Sie die Batterien einzeln in einen Plastikbeutel.

WARNUNG

GEFÄHRLICHE SICH BEWEGENDE TEILE

HALTEN SIE FINGER UND ANDERE KÖRPERTEILE FERN

Vorsichtsmaßnahmen

Info zur Sicherheit

• Vergewissern Sie sich, dass die Betriebsspannung Ihres Gerätes mit der Spannung Ihrer örtlichen Stromversorgung übereinstimmt. Falls eine Spannungsanpassung erforderlich ist, konsultieren Sie qualifiziertes Sony-Personal.
• Sollten Flüssigkeiten oder Fremdkörper in das Gehäuse gelangen, ziehen Sie das Netzkabel ab, und lassen Sie das Gerät von qualifiziertem Sony-Personal überprüfen, bevor Sie es wieder benutzen.
• Soll das Gerät einige Tage lang nicht benutzt werden, trennen Sie es von der Netzsteckdose.
• Ziehen Sie zum Trennen des Kabels am Stecker. Niemals am Kabel selbst ziehen.
  • Die Netzsteckdose sollte sich in der Nähe des Gerätes befinden und leicht zugänglich sein.
• Das Gerät ist auch im ausgeschalteten Zustand nicht vollständig vom Stromnetz getrennt, solange der Netzstecker noch an die Netzsteckdose angeschlossen ist.
• Blicken Sie bei eingeschalteter Lampe nicht in das Objektiv.
• Halten Sie Ihre Hände oder Gegenstände von den Lüftungsöffnungen fern – die austretende Luft ist heiß.
• Achten Sie beim Einstellen der Höhe des Gerätes darauf, dass Sie sich nicht die Finger an den Einstellfüßen einklemmen. Vermeiden Sie festes Drücken auf die Oberseite des Gerätes bei ausgefahrenem Einstellfuß.
• Vermeiden Sie die Benutzung eines Verlängerungskabels mit niedriger Spannungsgrenze, weil es einen Kurzschluss und Sachschäden verursachen kann.

• Klemmen Sie sich nicht die Finger zwischen dem Projektor und der Bodenfläche, wenn Sie den auf den Boden gestellten Projektor bewegen.

• Transportieren Sie den Projektor nicht mit aufgesetztem Gehäuse und offener Abdeckung.

• Installieren Sie den Projektor nicht in der Nähe von Wärmequellen, wie z.B. Heizkörpern oder Warmluftauslässen, oder an Orten, die direktem Sonnenlicht, starkem Staubniederschlag oder Feuchtigkeit, Vibrationen oder Erschütterungen ausgesetzt sind.
• Befestigen Sie den Projektor nicht eigenhändig an der Decke bzw. stellen Sie ihn nicht eigenhändig um. Wenden Sie sich an qualifiziertes Fachpersonal von Sony (gegen eine Gebühr).
• Wenn die Lüftungsöffnungen blockiert sind, staut sich im Geräteinneren die Wärme und es kann zu einem Brand oder Schäden am Gerät kommen. Befolgen Sie die unten aufgeführten Punkte, um eine angemessene Luftzirkulation zu gewährleisten und einen Wärmestau im Geräteinneren zu vermeiden:

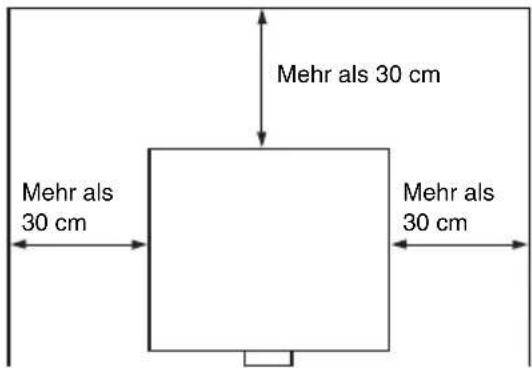

• Lassen Sie um das Gerät herum mindestens 30 cm Platz (Seite 4).

- Blockieren Sie die Lüftungsöffnungen (Auslass/Einlass) nicht durch irgendwelche Gegenstände.

- Platzieren Sie das Gerät nicht auf Oberflächen wie dem Originalverpackungsmaterial, einem weichen Tuch, Papier, Teppichen oder Papierresten. Diese Materialien können durch die Lüftungsöffnungen angesaugt werden.

- Stellen Sie keinen Gegenstand, der das Licht während der Projektion blockiert, direkt vor das Objektiv. Die Wärme des Lichts könnte den Gegenstand beschädigen. Mit der Funktionstaste der Bildabschaltung können Sie das Bild abschalten.

- Nutzen Sie den Sicherheitsriegel nicht, um den Diebstahl des Geräts beim Transport oder der Montage des Geräts zu vermeiden. Wenn Sie das Gerät am Sicherheitsriegel aufheben oder es an diesem Riegel aufhängen, kann es herunterfallen und beschädigt werden und es kann zu Personenschäden kommen.

- Sorgen Sie bei Deckenmontage für eine einwandfreie Sicherung der Gehäuseabdeckung.

Sicherheitshinweise zur Montage des Geräts an der Decke

- Montieren Sie den Projektor auf keinen Fall selbst an der Decke und hängen Sie ihn nicht alleine um. Wenden Sie sich dazu unbedingt an qualifizierte Sony-Fachleute (kostenpflichtig). - Verwenden Sie bei der Montage des Geräts an der Decke unbedingt einen Sicherungsdraht o. Ä., damit das Gerät nicht herunterfallen kann. Beauftragen Sie erfahrenes Fachpersonal mit der Montage.

Info zur Installation

- Halten Sie bei der Installation die Abstände zwischen Wänden usw. und dem Gerät gemäß der Abbildung ein.

- Vermeiden Sie eine Verwendung des Geräts mit einer Neigung von mehr als 15 Grad horizontal.

- Vermeiden Sie die Verwendung des Geräts an einem Ort, an dem die Temperatur oder Luftfeuchtigkeit sehr hoch sind oder die Temperatur sehr niedrig ist.

- Vermeiden Sie die Aufstellung des Geräts an einem Ort, an dem es kühler oder warmer Luft von einer Klimaanlage ausgesetzt ist. Die Aufstellung an solch einem Ort kann aufgrund der Kondensation von Feuchtigkeit oder einem Temperaturanstieg zu Fehlfunktionen des Geräts führen.

- Vermeiden Sie die Aufstellung des Geräts in der Nähe eines Wärme- oder Rauchsensors. Die Aufstellung an solch einem Ort kann zu Fehlfunktionen des Sensors führen.

- Vermeiden Sie die Installation des Geräts in sehr staubiger oder extrem rauchiger Umgebung. Anderenfalls setzt sich der Luftfilter zu, was zu einer Funktionsstörung oder Beschädigung des Geräts führen kann.

- Wenn Sie den Projektor in Höhenlagen über 1.500 m benutzen, setzen Sie „Höhenlagenmodus“ im Menü ANFANGSWERTE auf „Ein“. Wird dieser Modus bei Verwendung des Gerätes in Höhenlagen nicht aktiviert, kann dies negative Folgen haben, wie z. B. die Verschlechterung der Zuverlässigkeit bestimmter Komponenten.

Info zum Reinigen von Objektiv und Gehäuse

- Achten Sie darauf, das Netzkabel von der Netzsteckdose zu lösen, bevor Sie das Gerät reinigen.

- Wenn Sie das Gehäuse mit einem schmutzigen Tuch abwischen, kann das Gehäuse verkratzt werden.

- Wenn das Gerät flüchtigen Stoffen, wie z. B. Insektiziden, ausgesetzt ist, oder wenn das Gerät über längere Zeit in Kontakt mit einem Gummi- oder Vinylharzprodukt kommt, kann das Gerät beschädigt werden oder die Beschichtung kann sich lösen.

- Berühren Sie das Objektiv nicht mit bloßen Händen.

- Hinweise zur Reinigung der Objektivoberfläche: Wischen Sie das Objektiv vorsichtig mit einem weichen Tuch ab, wie z. B. mit einem Glasreinigungstuch. Hartnäckige Flecken können mit einem weichen Tuch entfernt werden, das leicht mit Wasser befeuchtet wurde. Verwenden Sie niemals Lösungsmittel wie Alkohol, Benzin oder Verdünner und verwenden Sie keine sauren, alkalischen oder aggressiven Reinigungsmittel oder chemische Reinigungstücher.

- Hinweise zur Reinigung des Gehäuses: Reinigen Sie das Gehäuse vorsichtig mit einem weichen Tuch. Hartnäckige Flecken können mit einem weichen Tuch entfernt werden, das leicht mit einer milden Reinigungslösung befeuchtet und ausgewrungen wurde. Wischen Sie das Gehäuse danach mit einem weichen, trockenen Tuch ab. Verwenden Sie niemals Lösungsmittel wie Alkohol, Benzin oder Verdünner und verwenden Sie keine sauren, alkalischen oder

aggressiven Reinigungsmittel oder chemische Reinigungstücher.

Info zur Beleuchtung

Um eine optimale Bildqualität zu erhalten, darf die Vorderseite der Leinwand keiner direkten Beleuchtung oder dem Sonnenlicht ausgesetzt sein.

Hinweise zur Leinwand

Wenn Sie eine Leinwand mit rauer Oberfläche verwenden, können je nach dem Abstand zwischen der Leinwand und dem Gerät oder der Zoomvergrößerung manchmal Streifenmuster auf der Leinwand erscheinen. Dies ist keine Funktionsstörung des Gerätes.

Hinweise zum Lüfter

Da der Projektor im Inneren mit einem Lüfter ausgestattet ist, der einen Anstieg der internen Temperatur verhindert, kann es zu einer gewissen Geräuschentwicklung kommen. Dies ist ein normales Ergebnis des Herstellungsprozesses und ist kein Anzeichen für eine Funktionsstörung. Sie sollten sich aber an qualifiziertes Sony-Fachpersonal wenden, wenn es zu ungewöhnlichen Geräuschen kommt.

Hinweise zur Lampe

Die als Lichtquelle verwendete Lampe enthält Quecksilber, das einen hohen internen Druck hat. Eine Hochdruck-Quecksilberdampflampe hat die folgenden Merkmale:

• Die Helligkeit der Lampe sinkt, je länger die Lampe benutzt wurde.
• Die Lampe kann aufgrund einer Erschütterung, von Schäden oder einer durch die Nutzungsdauer bedingten Abnutzung mit einem lauten Geräusch platzen. Die Lampe kann erlöschen oder durchbrennen.

• Die Nutzungsdauer der Lampe variiert mit den jeweiligen Unterschieden und Nutzungsbedingungen der jeweiligen Lampe. Daher kann sie möglicherweise schon vor dem angegebenen Austauschzeitpunkt platzen oder nicht aufleuchten.
- Nachdem der Austauschzeitpunkt verstrichen ist, kann die Lampe platzen. Ersetzen Sie die Lampe sobald wie möglich durch eine neue, wenn auf dem Projektionsbild eine Meldung angezeigt wird, auch wenn die Lampe noch normal brennt.

Hinweise zum Tragen

Bei diesem Gerät handelt es sich um Präzisionstechnik. Wenn Sie das Gerät tragen, setzen Sie es keinen Erschütterungen aus und lassen Sie es nicht fallen. Andernfalls kann das Gerät beschädigt werden.

Info zum LCD-Projektor

Der LCD-Projektor wurde unter Einsatz von Präzisionstechnologie hergestellt. Es kann jedoch sein, dass im Projektionsbild des LCD-Projektors ständig winzige schwarze und/oder helle Punkte (rote, blaue oder grüne) enthalten sind. Dies ist ein normales Ergebnis des Herstellungsprozesses und ist kein Anzeichen für eine Funktionsstörung. Wenn Sie mehrere LCD-Projektoren für die Projizierung auf einer Leinwand verwenden, kann außerdem selbst bei identischen Modellen die Farbwiedergabe bei den verschiedenen Projektoren variieren, da für jeden Projektor eigene Einstellungen der Farbbalance vorgenommen werden können.

Hinweis zur Kondensation

Wenn sich die Temperatur in dem Raum, in dem der Projektor aufgestellt ist, schnell ändert oder wenn der Projektor plötzlich von einem kalten an einen warmen Ort gebracht wird, kann es im Inneren des Projektors zu einer Kondensation kommen. Da die Kondensation zu einer Fehlfunktion führen kann, sollten Sie bei den Temperatureinstellungen einer Klimaanlage vorsichtig sein. Lassen Sie den Projektor vor der Verwendung ungefähr zwei Stunden eingeschaltet, wenn es zu einer Kondensation gekommen ist.

SONY KANN KEINE HAFTUNG FÜR SCHÄDEN JEDER ART DURCH UNTERLASSENE GEEIGNETE SICHERHEITSMASSNAHMEN AN ÜBERTRAGUNGSGERÄTEN, DURCH UNVERMEIDBARE DATENPREISGABE AUFGRUND DER ÜBERTRAGUNGSSPEZIFIKATIONEN ODER DURCH SICHERHEITSPROBLEME JEGLICHER ART ÜBERNEHMEN.

Hinweise

- Bestätigen Sie vor dem Gebrauch immer, dass das Gerät richtig arbeitet. SONY KANN KEINE HAFTUNG FÜR SCHÄDEN JEDER ART, EINSCHLIESSLICH ABER NICHT BEGRENZT AUF KOMPENSATION ODER ERSTATTUNG, AUFGRUND VON VERLUST VON AKTUELLEN ODER ERWARTETEN PROFITEN DURCH FEHLFUNKTION DIESES GERÄTS ODER AUS JEGLICHEM ANDEREN GRUND, ENTWEDER WÄHREND DER GARANTIEFRIST ODER NACH ABLAUF DER GARANTIEFRIST, ÜBERNEHMEN.

- SONY KANN KEINE HAFTUNG FÜR ANSPRÜCHE JEDER ART VON DEN BENUTZERN DIESES GERÄTS ODER VON DRITTER SEITE ÜBERNEHMEN.

- SONY KANN KEINE HAFTUNG FÜR DIE BEENDIGUNG ODER EINSTELLUNG VON DIENSTLEISTUNGEN BEZÜGLICH DIESES GERÄTS GLEICH AUS WELCHEM GRUND ÜBERNEHMEN.

Überprüfen des mitgelieferten Zubehörs

Fernbedienung RM-PJ7 (1)

Lithiumbatterie (CR2025) (1)

Die Batterie ist bereits eingelegt.

Entfernen Sie die Isolierfolie, bevor Sie die Fernbedienung verwenden.

Kurzreferenz (vorliegende Anleitung) (1)

Bedienungsanleitung (CD-ROM) (1)

Benutzung der CD-ROM-Anleitungen

Legen Sie die mitgelieferte CD-ROM in das CD-ROM-Laufwerk Ihres Computers ein.

Einige Augenblicke später startet die

CD-ROM automatisch. Wählen Sie die

Bedienungsanleitung aus, die Sie lesen

möchten. Wenn die CD-ROM nicht

automatisch startet, öffnen Sie die Datei

„index.htm“ auf der CD-ROM.

Auf Ihrem Computer muss Adobe Acrobat

Reader 5.0 oder höher installiert sein, damit

Sie die auf der CD-ROM gespeicherten

Bedienungsanleitungen lesen können.

Einsetzen der Batterien

1 Ziehen Sie das Fach für die Lithium-Batterie heraus.

Ziehen Sie das Batteriefach mit einem Stift heraus, wie in der Abbildung dargestellt.

2 Legen Sie eine Lithium-Batterie ein.

Mit der Seite ⊕ (Plus) nach oben.

3 Schließen Sie das Fach für die Lithium-Batterie.

VORSICHT

Explosionsgefahr bei Verwendung falscher Batterien.

Batterien nur durch den vom Hersteller empfohlenen oder einen gleichwertigen Typ ersetzen. Wenn Sie die Batterie entsorgen, müssen Sie die Gesetze der jeweiligen Region und des jeweiligen Landes befolgen.

Einsetzen der Batterien

Eine Lithium-Batterie (CR2025) ist für die Fernbedienung RM-PJ7 im Lieferumfang enthalten.

Verwenden Sie eine Lithium-Batterie (CR2025), um das Risiko einer Explosion zu vermeiden.

Wählen der Menüsprache

Die werkseitige Einstellung für die Sprache zur Anzeige der Menüs, Meldungen usw. ist Englisch.

Um die Sprache für die Bildschirmanzeige zu ändern, gehen Sie wie folgt vor:

1 Stecken Sie den Stecker des Netzkabels in die Netzsteckdose.
2 Schalten Sie den Projektor ein. Drücken Sie die Taste I/☐.
3 Rufen Sie mit der Taste MENU das Menü auf. Wenn die Anzeige nicht richtig zu sehen ist, passen Sie die Bildschärfe, die Größe und Position des projizierten Bildes an (Seite 12).
4 Wählen Sie die Menüsprache. ① Drücken Sie die Taste ↑ oder ↓ zur Auswahl des Menüs MENÜ-EINSTELLUNG (A und drücken Sie dann die Taste ENTER. ② Drücken Sie die Taste ↑ oder ↓ zur Auswahl von „Sprache (A, und drücken Sie dann die Taste ENTER.

③ Drücken Sie die Taste ♦/▼/◄/► zur Auswahl einer Sprache, und drücken Sie dann die Taste ENTER.

5 Drücken Sie die Taste MENU, um den Menübildschirm auszublenden.

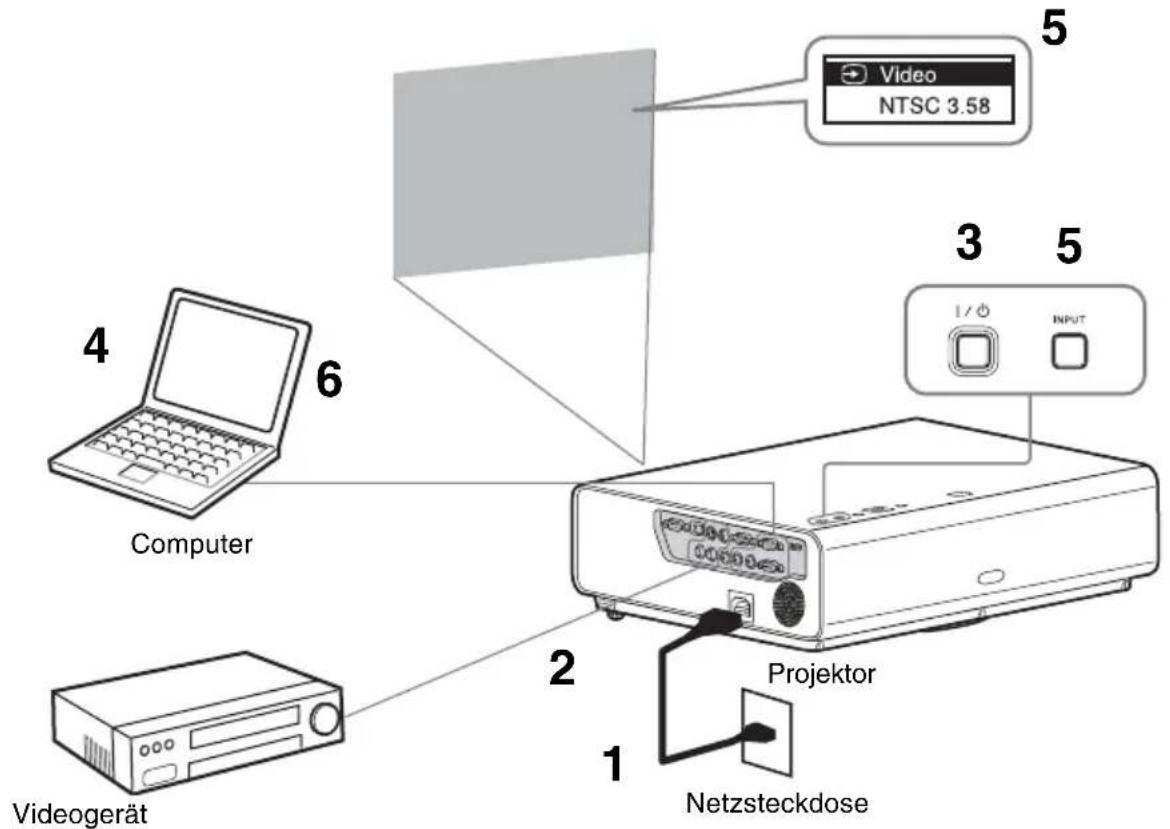

Projizieren von Bildern

Wie groß ein Bild projiziert wird, hängt vom Abstand zwischen Projektor und Leinwand ab. Stellen Sie den Projektor so auf, dass das projizierte Bild auf die Leinwand passt. Einzelheiten zu Projektionsabstand und Projektionsbildgrößen finden Sie unter „Projektionsentfernung und Objektivverschiebungsbereich“.

1 Stecken Sie den Stecker des Netzkabels in die Netzsteckdose.
2 Schließen Sie alle Geräte an den Projektor an.
3 Drücken Sie I/☐, um das Gerät einzuschalten.
4 Schalten Sie die angeschlossenen Geräte ein.
5 Wählen Sie das Eingangssignal aus. Jedes Mal, wenn Sie die Taste INPUT am Projektor drücken, wechselt das Eingangssignal. Drücken Sie die Taste INPUT wiederholt, um das zu projizierende Bild auszuwählen.

6 Um ein Bild von einem Computer zu projizieren, stellen Sie Ihren Computer auf die Ausgabe an ein externes Anzeigegerät ein. Wie Sie den Computer auf Signalausgabe an den Projektorschalten, hängt vom jeweiligen Computertyp ab.

(Beispiel)

7 Stellen Sie Fokus und Position des projizierten Bildes ein (Seite 12).

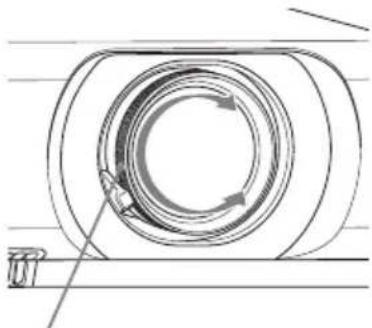

Einstellen des projizierten Bildes

Fokus Größe (Zoom)	Position (Lens-Shift)
↓
Fokussierring	Zoomhebel	2V-Shift-Schraube1H-Shift-Schraube

Anpassen der Neigung des Projektors durch den Lens-Shift

Sie können die Position des projizierten Bildes anpassen, indem Sie die Schrauben für den Lens-Shift drehen (V-Shift-Schraube und H-Shift-Schraube).

1 Heben Sie das untere Ende der Lens-Shift-Abdeckung mit dem Finger an, um sie zu entfernen.

②V-Shift-Schraube

2 Setzen Sie einen

Kreuzschlitzschraubendreher zur Einstellung von rechts und links auf die ①H-Shift-Schraube im Inneren des Geräts auf bzw. zur Einstellung von oben und unten auf die ②V-Shift-Schraube, und drehen Sie sie. Achten Sie darauf, dass Sie nicht in das Objektiv blicken. Wenn diese Schrauben weitergedreht werden, kehrt der Lens-Shift zu seiner Ausgangsposition zurück. Stellen Sie die Schrauben ein, um den Lens-Shift auf die optimale Position einzustellen. Ausführliche Informationen zum Anpassungsbereich finden Sie unter „Lens-Shift-Bereich“.

3 Bringen Sie die Lens-Shift-Abdeckung wieder am Gerät an.

Einstellen der Neigung des Projektors mit den Einstellfüßen

Sie können die Höhe des Projektors anpassen, indem Sie auf die Seitentaste des Geräts drücken.

Indem Sie über die Einstellfüße die Neigung des Projektors ändern, können Sie die Position des projizierten Bildes anpassen.

So ändern Sie den Winkel

1 Drücken Sie die Einstelltaste an der Seite des Geräts.
2 Halten Sie die Taste gedrückt und heben Sie das Hauptgerät bis auf den gewünschten Winkel an.
3 Lassen Sie die Einstelltaste los.
4 Drehen Sie für eine Feineinstellung die rechten und linken Einstellfüße unterhalb des Geräts.

• Achten Sie darauf, dass Sie sich beim Absenken des Projektors nicht die Finger einklemmen.
• Vermeiden Sie festes Drücken auf die Oberseite des Projektors bei ausgefahrenem Einstellfuß. Dies könnte eine Funktionsstörung verursachen.

Wechseln des Bildseitenverhältnisses des projizierten Bildes

Drücken Sie ASPECT auf der Fernbedienung, um das Bildseitenverhältnis des projizierten Bildes zu ändern. Sie können auch die Einstellung von „Seitenverhältnis“ im Menü EINGANGS-EINSTELLUNG ändern.

Korrigieren der Trapezverzeichnung des projizierten Bildes (Trapezausgleichsfunktion)

Wenn das projizierte Bild trapezförmig ist, verschmälern Sie die Ober- oder Unterseite

Die Trapezausgleichsfunktion funktioniert möglicherweise nicht automatisch, wenn die Leinwand geneigt ist. Stellen Sie in diesem Fall die Trapezausgleichsfunktion manuell ein.

1 Drücken Sie auf der Fernbedienung einmal KEYSTONE oder wählen Sie „V Trapez“ im Menü ANFANGSWERTE.
2 Stellen Sie den Wert mit ♠/♦/♦/→ ein. Je höher der Einstellwert, desto schmaler die obere Kante des projizierten Bildes. Je niedriger der Einstellwert, desto schmaler die untere Kante.

Wenn das projizierte Bild trapezförmig ist, verschmälern Sie die rechte oder linke Seite

1 Drücken Sie auf der Fernbedienung zweimal KEYSTONE oder wählen Sie „H Trapez“ im Menü ANFANGSWERTE.

2 Stellen Sie den Wert mit ↑/↓/↔/→ ein. Je höher der Einstellwert, desto schmaler der rechte Teil des projizierten Bildes. Je niedriger der Einstellwert, desto schmaler der linke Bereich.

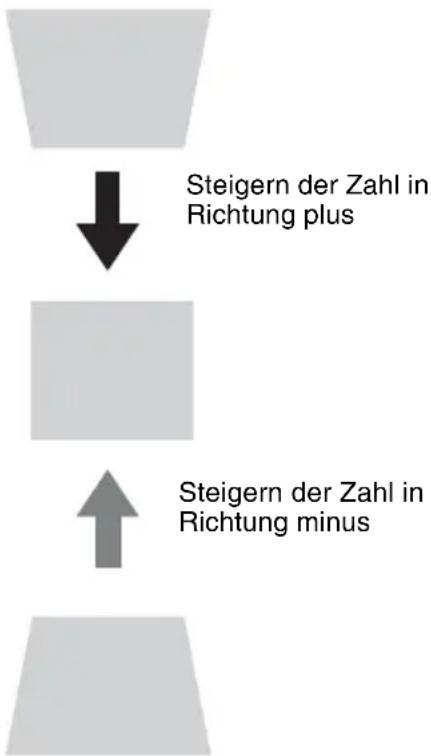

Steigern der Zahl in Richtung minus
Steigern der Zahl in Richtung plus

Hinweise

• Da es sich bei der Trapezausgleichsfunktion um eine elektronische Korrektur handelt, verschlechtert sich möglicherweise die Bildqualität.
• Abhängig von der mit der Lens-Shift-Funktion angepassten Position ändert sich das Bildseitenverhältnis des Bildes möglicherweise gegenüber dem Ausgangsbild oder das projizierte Bild ist möglicherweise durch die Trapezanpassung verzerrt.

Korrigieren der Bildverzerrung (Krümmungs-Korrekturfunktion)

Sie können die Bildverzerrung mit der Krümmungs-Korrekturfunktion korrigieren

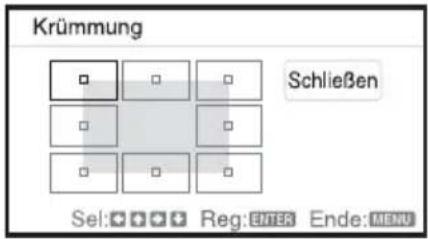

1 Drücken Sie dreimal KEYSTONE auf der Fernbedienung oder wählen Sie im Menü ANFANGSWERTE die Option „Krümmung“ und wählen Sie „Anpassen“.

2 Die Anleitung wird angezeigt.

Die Ecken des zu korrigierenden Bildes

1 Verschieben Sie das □ mit ♠/♦/♦/→, um die zu korrigierende Ecke auszuwählen. Wenn Sie ENTER drücken, kehren Sie zur Cursoranzeige zurück.

Nehmen Sie die Einstellung mit diesem Cursor vor.

2 Verschieben Sie die Position der zu korrigierenden Ecke mit ♠/♦/♦/♦.

3 Der Cursor verschwindet, wenn die Abweichungsbereichsgrenze erreicht ist.

Beispiel für die Cursoranzeige:

Sie können eine Anpassung in alle Richtungen vornehmen.

Sie können nur eine Anpassung nach rechts und unten vornehmen.

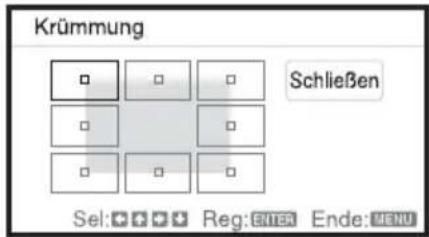

Korrektur der Abweichung ①-Die rechte/linke Kante des Bildes

1 Verschieben Sie das □ mit ♠/♦/♦/♦, um die zu korrigierende Ecke auszuwählen. Wenn Sie ENTER drücken, können Sie zur Cursoranzeige umschalten.

2 Sie können die Kantenabweichung mit ♠/♣/♦/♦ einstellen. Sie können die mittlere Position der Kanten mit ♠/♦ anpassen. Mit ♦/♦ stellen Sie den Bereich der Abweichung ein.

Nehmen Sie die Einstellung mit diesem Cursor vor.

3 Der Cursor verschwindet, wenn die Abweichungsbereichsgrenze erreicht ist.

Beispiel für die Cursoranzeige:

Sie können eine Anpassung in alle Richtungen vornehmen.

Sie können nur eine Anpassung nach rechts und unten vornehmen.

Korrektur der Abweichung ②-Die obere/untere Kante des Bildes

1 Verschieben Sie das □ mit ↑/↓/↔/→, um die zu korrigierende Ecke auszuwählen. Wenn Sie ENTER drücken, können Sie zur Cursoranzeige umschalten.

Nehmen Sie die Einstellung mit diesem Cursor vor.

2 Sie können die Kantenabweichung mit ♠/♥/♦/♦ einstellen. Sie können die mittlere Position der Kanten mit ♦/♦ anpassen. Mit ♠/♥ stellen Sie den Bereich der Abweichung ein.

3 Der Cursor verschwindet, wenn die Abweichungsbereichsgrenze erreicht ist.

Beispiel für die Cursoranzeige:

Sie können eine Anpassung in alle Richtungen vornehmen.

Sie können nur eine Anpassung nach rechts und unten vornehmen.

Automatisches Einstellen von Phase, Teilung und Lage des projizierten Bildes bei Signaleinspeisung von einem Computer (APA (Auto Pixel Alignment))

Drücken Sie APA auf der Fernbedienung. Drücken Sie die Taste erneut, um die Einstellung abzubrechen.

Wenn „Intelligente APA“ auf „Ein“ gesetzt ist, wird die APA automatisch ausgeführt, wenn ein Signal eingespeist wird.

Ausschalten des Projektors

1 Drücken Sie die Taste I/ ^① am Hauptgerät bzw. auf der Fernbedienung.

Eine Meldung zum Herunterfahren wird angezeigt.

Wenn Sie eine Zeit lang keine Taste betätigen, wird der Projektor ausgeschaltet.

Wenn Sie die Taste I/∅ am Projektor oder auf der Fernbedienung drücken, während die

Meldung zum Herunterfahren angezeigt wird, wird der Projektor neu gestartet.

2 Ziehen Sie den Stecker des Netzkabels aus der Netzsteckdose.

Nach Schritt 1 läuft der Lüfter noch eine Weile, um die Wärme im Inneren zu verringern.

Sie können aber auch den Netzstecker trennen, bevor der Lüfter stoppt.

So schalten Sie das Gerät ohne Anzeigen einer Bestätigungsmeldung aus

Halten Sie die Taste I/ ^1 am Hauptgerät einige Sekunden lang gedrückt.

Anzeigen

Die Anzeigen geben Aufschluss über den Status des Projektors und weisen auf

Funktionsstörungen hin.

Wenn am Projektor Funktionsstörungen auftreten, lesen Sie zur Behebung des Problems in der folgenden Tabelle nach.

ON/STANDBY-Anzeige

Status Bedeutung/Abhilfemaßnahmen
Leuchtet rot Der Projektor befindet sich im Bereitschaftsmodus.
Blinkt grün • Wenn der Projektor eingeschaltet ist, ist der Projektor betriebsbereit.• Wenn der Projektor ausgeschaltet ist, kühlt die Lampe ab.
Leuchtet grün Der Projektor ist eingeschaltet.
Leuchtet orange Der Projektor befindet sich im Modus AUTO P SAVE (Lampe ausgeschaltet).
Blinkt rot Am Projektor liegt eine Funktionsstörung vor. Die Ursache wird durch die Häufigkeit des Blinkens angegeben. Lesen Sie zur Behebung des Problems die folgenden Hinweise. Sollte die Störung bestehen bleiben, wenden Sie sich an qualifiziertes Sony-Personal.
Blinkt zweimal Die Temperatur im Inneren ist ungewöhnlich hoch. Überprüfen Sie Folgendes.• Stellen Sie sicher, dass die Lüftungsöffnungen nicht blockiert sind.• Stellen Sie sicher, dass der Luftfilter nicht verschmutzt ist. (Seite 23)
Blinkt sechsmal Ziehen Sie den Stecker des Netzkabels aus der Netzsteckdose.Vergewissern Sie sich, dass die ON/STANDBY-Anzeige nicht mehr leuchtet, stecken Sie dann das Netzkabel wieder in eine Netzsteckdose und schalten Sie den Projektor ein.
Blinkt eine andere Anzahl von Malen	Wenden Sie sich an qualifiziertes Sony-Personal.

LAMP/COVER-Anzeige

Status Bedeutung/Abhilfemaßnahmen
Blinkt rot Die Ursache wird durch die Häufigkeit des Blinkens angegeben.Lesen Sie zur Behebung des Problems die folgenden Hinweise.
Blinkt zweimal	Die Lampenabdeckung bzw. die Luftfilterabdeckung sind nicht sicher angebracht. (Seite 21, 23)
Blinkt dreimal	Die Temperatur der Lampe ist ungewöhnlich hoch. Schalten Sie den Projektor aus, warten Sie, bis die Lampe abgekühlt ist, und schalten Sie den Projektor dann wieder ein. Bleibt das Problem bestehen, ist die Lampe durchgebrannt. Tauschen Sie die Lampe in diesem Fall gegen eine neue aus (Seite 21).

Austauschen der Lampe

Tauschen Sie die Lampe gegen eine neue aus, wenn eine entsprechende Meldung auf dem projizierten Bild angezeigt wird oder wenn die Anzeige LAMP/COVER auf das Austauschen der Lampe hinweist (Seite 20).

Verwenden Sie die Projektorlampe LMP-C240 (nicht mitgeliefert) als Ersatz.

Vorsicht

• Die Lampe bleibt nach dem Ausschalten des Projektors noch heiß. Falls Sie die Lampe berühren, können Sie sich die Finger verbrennen. Lassen Sie die Lampe nach dem Ausschalten des Projektors mindestens eine Stunde lang ausreichend abkühlen, bevor Sie sie austauschen.
- Achten Sie darauf, dass nach dem Herausnehmen der Lampe kein metallener oder entzündlicher Gegenstand in den Lampensteckplatz gerät. Andernfalls besteht die Gefahr eines elektrischen Schlags oder Feuergefahr. Greifen Sie nicht mit den Händen in den Steckplatz.

Hinweise

• Wenn die Lampe zerbricht, wenden Sie sich an qualifiziertes Sony-Personal. Tauschen Sie die Lampe nicht selbst aus.
• Achten Sie beim Herausnehmen der Lampe darauf, dass Sie sie gerade herausziehen und dabei an der gekennzeichneten Position halten. Wenn Sie einen anderen Bereich der Lampe außer dem gekennzeichneten Bereich berühren, können Sie sich verbrennen oder verletzen. Wenn Sie die Lampe schräg aus dem Projektor herausziehen und diese dabei bricht, können sich die Bruchstücke verstreuen und Verletzungen verursachen.

1 Schalten Sie den Projektor aus und trennen Sie das Netzkabel von der Netzsteckdose.

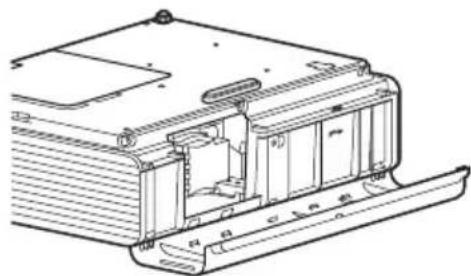

2 Wenn die Lampe ausreichend abgekühlt ist, öffnen Sie die Lampenabdeckung, indem Sie die 3 Schrauben lösen.

Sie können die Lampenabdeckung eine gewissen Zeit lang entfernen, wenn Sie das Gerät an der Decke montieren. Achten Sie darauf, dass die Lampenabdeckung nicht herunterfällt, da sie nicht fixiert ist. Üben Sie keinen Druck auf die Lampenabdeckung aus, während sie geöffnet ist.

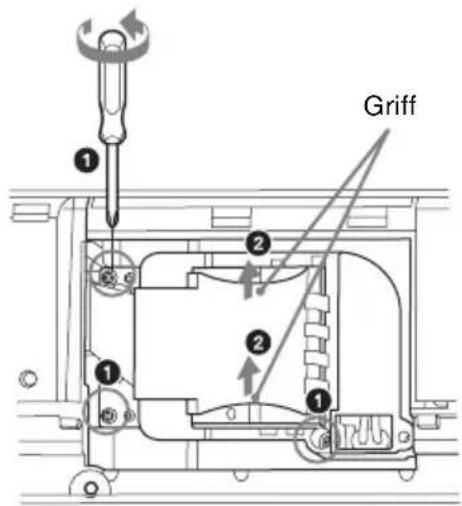

3 Lösen Sie die 3 Schrauben an der Lampe und ziehen Sie die Lampe dann am Griff heraus.

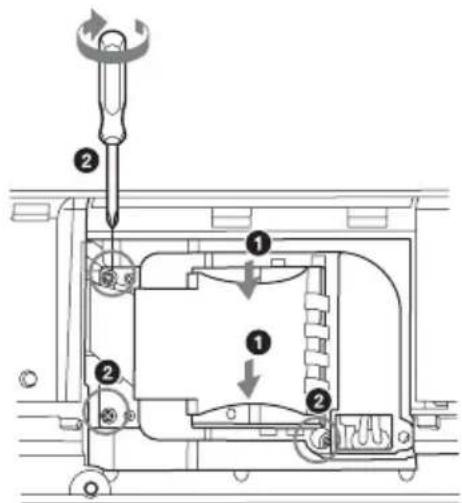

4 Setzen Sie die neue Lampe bis zum Anschlag ein, so dass sie richtig sitzt. Ziehen Sie die 3 Schrauben fest.

5 Schließen Sie die Lampenabdeckung und ziehen Sie die 3 Schrauben fest.

Hinweis

Bringen Sie die Lampe und die Lampenabdeckung vorschriftsmäßig wieder an. Andernfalls lässt sich der Projektor nicht einschalten.

6 Schließen Sie das Netzkabel an eine Netzsteckdose an und schalten Sie den Projektor ein.

7 Setzen Sie den Lampentimer zurück, damit zum nächsten Lampentausch eine Benachrichtigung angezeigt wird. Wählen Sie „Lampentimer Rück“ im Menü EINSTELLUNG und drücken Sie dann die Taste ENTER. Wenn eine Meldung erscheint, wählen Sie „Ja“, um den Lampentimer zurückzusetzen.

Reinigen des Luftfilters

Wenn auf dem projizierten Bild eine Meldung erscheint, reinigen Sie den Luftfilter.

Falls der Luftfilter auch nach dem Reinigen nicht frei von Staub ist, tauschen Sie den Luftfilter gegen einen neuen aus. Um Einzelheiten über den neuen Luftfilter zu erfahren, konsultieren Sie bitte qualifiziertes Sony-Personal.

Vorsicht

Wenn Sie den Luftfilter nicht regelmäßig reinigen, kann sich Staub ansammeln und den Filter verstopfen. Als Folge davon erhöht sich möglicherweise die Temperatur im Inneren des Geräts und es besteht die Gefahr einer Fehlfunktion oder Feuergefahr.

1 Schalten Sie den Projektor aus und trennen Sie das Netzkabel von der Netzsteckdose.
2 Ziehen Sie die Luftfilterabdeckung heraus.

Hinweis

Vermeiden Sie ein Berühren des Lüfters im Inneren des Geräts, wenn Sie die Luftfilterabdeckung entfernen, während das Gerät eingeschaltet ist und das Netzkabel nicht von der Netzsteckdose getrennt wurde, da es andernfalls zu Verletzungen kommen kann.

3 Reinigen Sie den Luftfilter mit einem Staubsauger. Entfernen Sie den Filterhalter, um den Luftfilter zu entfernen.

Der Luftfilter besteht aus zwei Filtern.

4 Bringen Sie die Luftfilterabdeckung am Gerät an.

Hinweis

Achten Sie darauf, die Luftfilterabdeckung fest anzubringen. Eine fehlerhafte Befestigung der Abdeckung kann zu einer Fehlfunktion führen.

AVVERTENZA

Cavo mini D-sub a 15 piedini (1,8 m) (1)

(1-970-584-11/Sony)
