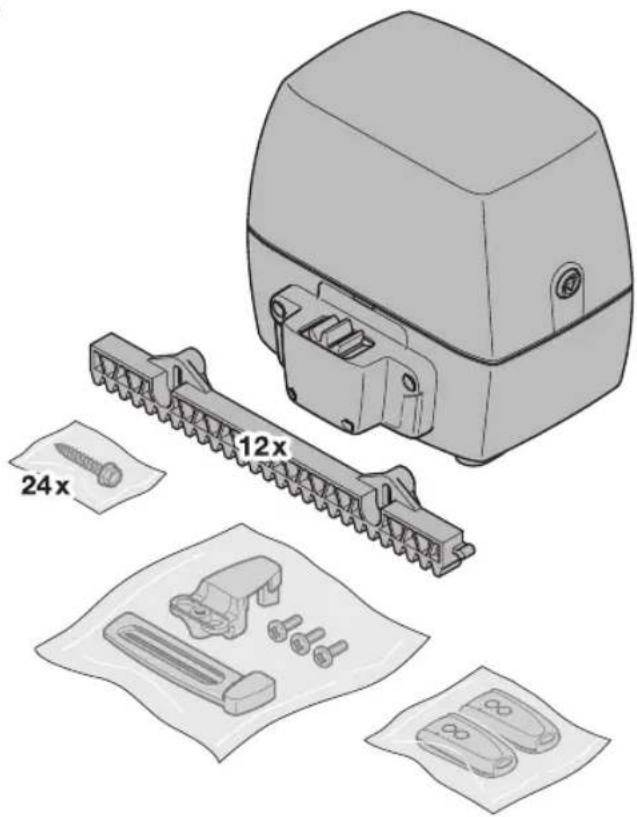

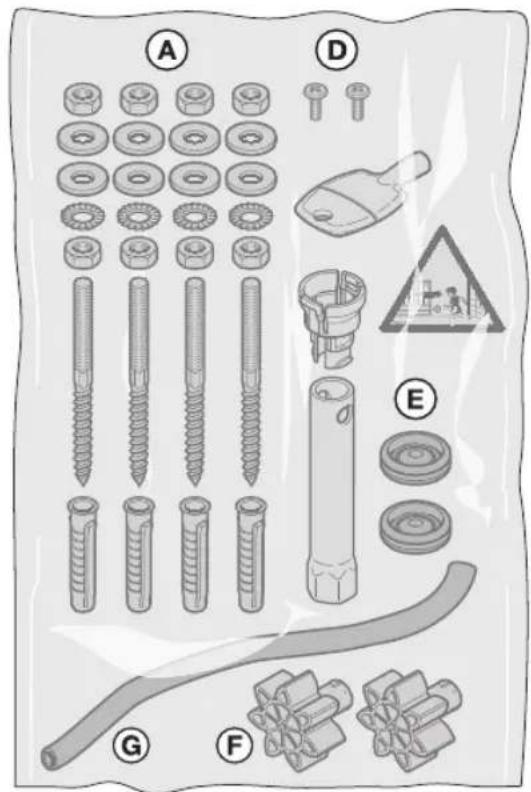

A Artigos fornecidos 2

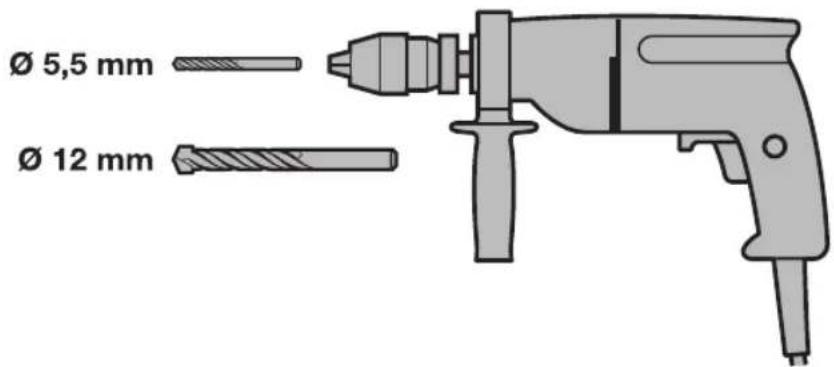

B Ferramentas necessarias para a montagem do automatismo para portao de correr 2
C Acessório para o automatismo para portao de correr 100
D Peças sobressalentes. 130

Molde de perfuração 133

1 Relativamente a estas instruções 103

1.1 Documentação igualmente valida 103
1.2 Instruções de食欲 realizadas 103
1.3 Definções realizadas 103
1.4 Simbologiautilizada 103
1.5 Abreviaturas realizadas 104
1.6 Instruções sobre a parte ilustrada 104

2 Instruções de segurança 104

2.1 Utilização, segundo asopenhagenes 104
2.2 Utilização, que não@cumpre as dispositions 104
2.3 Qualificacao da persona responsavel pela montagem 104
2.4 Instruções de segurarça para a montagem, manutençao, reparacao e desmontagem do Sistema de portoes 104
2.5 Instruções de segurarça relativas à montagem ... 104
2.6 Instruções de seguranca relativas à colocação em funciona e ao funciona 105
2.7 Instruções de segurarça relativas ao emissor .... 105
2.8 Dispositivos de segurarca ensaiados 105
3 Montagem. 105
3.1 Verificar e preparar o portao ou o Sistema de portao 105
3.2 Montagem do automatismo para portoes de correr 106

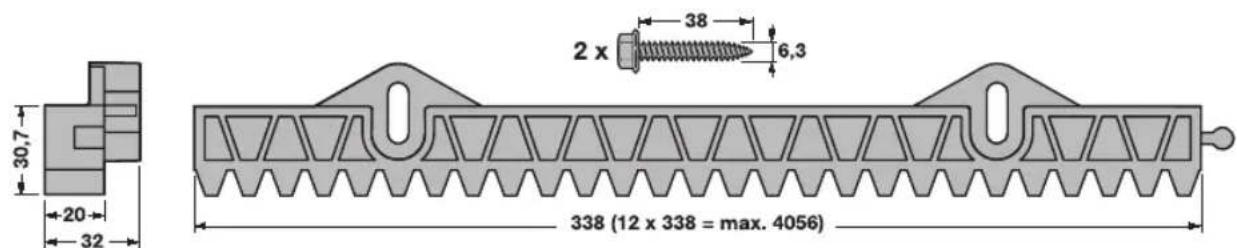

3.3 Montar a cremalheira 106
3.4 Ligar o automatismo para portoes de correr a alimentacao eletrica 107
3.5 Montar o suporte de platina 107
3.6 Montar o suporte magnétique 107
3.7 Bloquear o automatismo 107
3.8 Ligar componentes adiconais/cessórios 107

4 Colocacao em funcaoamento 108

4.1 Preparacao 108
4.2 Ajuste das posições finals do portao 109
4.3 Programar foras 109
4.4 Fecho automatico 110

5 Funções dos interruptores DIL 110
5.1 Interruptor DIL 1 110
5.2 Interruptor DIL 2 110
5.3 Interruptor DIL 3 110
5.4 Interruptor DIL 4/Interruptor DIL 5 110
5.5 Interruptor DIL 6 111

É proibida a divulgacao e a reproducao do presente documento, bem como a utilização e a comunicação do seu teor, desde que não haja autorização expressa para oefeito. O incumprimento obria a indemnização. Reservados todos os direitos de patentes, modelos registrados ou registro de modelos registrados de apareçao. Reservados os direitos de alteração.

7 Trabalhos finals 112
7.1 Fixe a plac de prevencao 112

8Funcionamento 112

8.1 Instruir os'utilidades 113
8.2 Ensaio de funcaoes 113
8.3Funcionamento normal 113
8.4 Medidas a tomar aquando de falhas na tensao 113
8.5 Medidas a comer après falhas na tensao 113

9 Ensaio e manutencao 113

10 Indicação dos Estados de functioramento, erros e comunicados de advertência 113

10.1 LED GN 113
10.2 LED RT 113
10.3 Exibicao dos comunicados deerro e de advertencia 114
10.4 Regularização de anomalias 114

11 Eliminar os ajustes do commando e restaurar os ajustes de fabrica 114

12 Desmontagem et traitement 114
13 Condições da garantia 114
14 Extracto da declaração de Incorporação 115
15 Dados techniques 115
16 Resumo das funções dos interruptores DIL .... 116

Partie ilustrada 117

Exma. cliente, Exmo. cliente, agradecemos ter optado por um dos)nossos produits de qualidade.

Relativamente a estas instruções1

Estas instruções são instruções de functiamento originais segundo a directa comunitária 2006/42/EG. Leia preocupadosamente e, na integra, estas instruções, que contente informações importantes acerca do produits. Observe as notas e respeite as notas de segurança e de advertência.

Guarde cuidadosamente estas instruções!

Documentação igualmente validating1.1

Para o uso e a manutenção seguros do Sistema de portão, a segunte documentação devê estar à disposicao:

Estas instruções

Livre de ensaio anexo

As instruções da portão de correr

Instruções de食欲 realizadas1.2

O symbolo geral de aviso assinala um perigo, que

podera levar a lesoes ou a morte. Na parte escrita, o symbolo geral de avis éutilizzato em conjunto com os seguintes niveis de avis. Na parte ilustrada, uma informacao adicular remete para as explicacoes na parte escrita.

PERIGO

Assinala um perigo, que poderá levar imeditamente à morte ou a lesões graves.

AVISO

Assinala um perigo, que poderá levar à morte ou a lesões graves.

CUIDADO

Assinala um perigo, que poderá levar a lesões leves ou medias.

ATENÇAO

Assinala um perigo, que pode levar à danificação ou destruicao do produits.

Definições realizadas1.3

Tempo de abertura

Tempo de espera antes do fecho do portao da posicao final. Porta aberta ou abertura parcial em fecho automatico.

Fecho automatico

Fecho automatico do porto après decurso de um tempo, da posicao final Porta aberta ou abertura parcial.

Interruptores DIL

Interruptores, que se encontrar na platina de commando para ajuste do commando.

Comando sequential por impulso

Quando for premida qualquer tecla, o portao é actionada no sentido contrario aoultimate percusso ou éimobilizada umas deslokacao do portao.

Deslocação de ajuste de forças

Aquando esta deslokacao de ajuste são programadas as forças necessarias para a actuacao do portao.

Funcionamento normal

Deslokacao do porto com os percursos e as forças ajustados.

Deslocação de reversão/returno de segurarca

Actuação do portão em sentido contrário durante o acontecimiento do equipamento de segurança ou da limitação de forca.

Limpite de reversão

Até o limite de reversão um pouco antes da posicao final Porta fechada, uma deslocacao no sentido contrario (deslocacao de reversao) é efectuada ao actionar um dispositivo de seguranca. Ao excesser este limite, este comportamento não existe, para que a portao atinja a posicao final com seguranca sem uma interrupcao da deslocacao.

Deslocação lenta

A area em que a portao se desloca muito devagar para embater suavamente na posicao final.

Funcionamento em auto-sustentaçao/auto-manutencao

O automatismo, depuis de um impulso, desloca-se automaticamente para a posicao final.

Abertura parcial

O percirso de desvio que é aberto para a passagem de pessoas.

Abertura completa

O percurso de desvio, quando a portão é aberta por completeness.

Tempo de pré-aviso

O tempo entre a ordem de deslocações (impulso) e o inico da deslocacao do portao.

Reset de fabrica

Reposicao dos values ajustados no estado de entrega / ajuste de fabrica.

Simbologiautilizada1.4

Ver parte escrita

2.2: significa no exemple: ver parte escrita, capítulo 2.2

Instrucao importante para evitar danos pessoas ou materiais

Respeitar o uso da marcha lenta

Falha detenso

Restabelecimento da tensão

Engrenagem perceptivel

Ajuste de fabrica dos interruptores DIL

Abreviaturasutilizadas1.5

As abbreviaturas das cores para assinar o material conductor e os conduutores, bem como os componentes, cumprem oscottodos de cor internacionais, de acordo com o IEC 757:

WH Branco

BN Castanho

GN Verde

YE Amarelo

Instruções sobre a parte ilustrada1.6

A parte ilustrada aparen-a-nos a montagem do automatismo num portão de correr, em que o automatismo se encontra no interior do lado direito do porto fechada. Se foram verificadas divergências de programação ou montagem no portão de correr, em que o automatismo se encontra no interior do lado esquerdo do porto fechada, esta realizade sera referida adicionalmente.

Todas as medidas da parte ilustrada são indicadas em [mm].

2 Instruções de segurarca

ATENCAO:

INSTRUÇOES IMPORTANTES DE SEGURANÇA.
É IMPORTANTE SEGUIR ESTAS INSTRUÇOES PARA A SEGURANÇA DAS PESSOs. ESTAS INSTRUÇOES DEVEM SER GUARDADAS.

Utilização, segundo as disponções2.1

O automatismo para portões de correr tem como finalidade exclusiva o Functionamento em portões de correr de marcha suave no ambito particular ou não industrial. A dimenso max. admissivel do portão e o peso maior. não poderao ser excedidos.

Tenha em atençao as instruções do fabricante no que diz respeito à combinação de porto e automatismo. Evitam-se possível perigos, de acordo com as normas europeias

DIN EN 13241-1, devido à construcão e montagem segudo as nossas instruções. Os sistemas de portão, que se encontrar em和地区 Públicas e que disponham apenas de um disposito do segurarca, como por exemplo a limitação de forca, so poderao ser actionados sob vigilência.

Utilização, que não@cumpre as dispositions2.2

O funciona permanente e a aplicação na area industrial não são permitidos.

Não é permitido o uso em portões em subidas ou inclinações.
