MANUAL DE UTILIZADOR HR41125E HONEYWELL

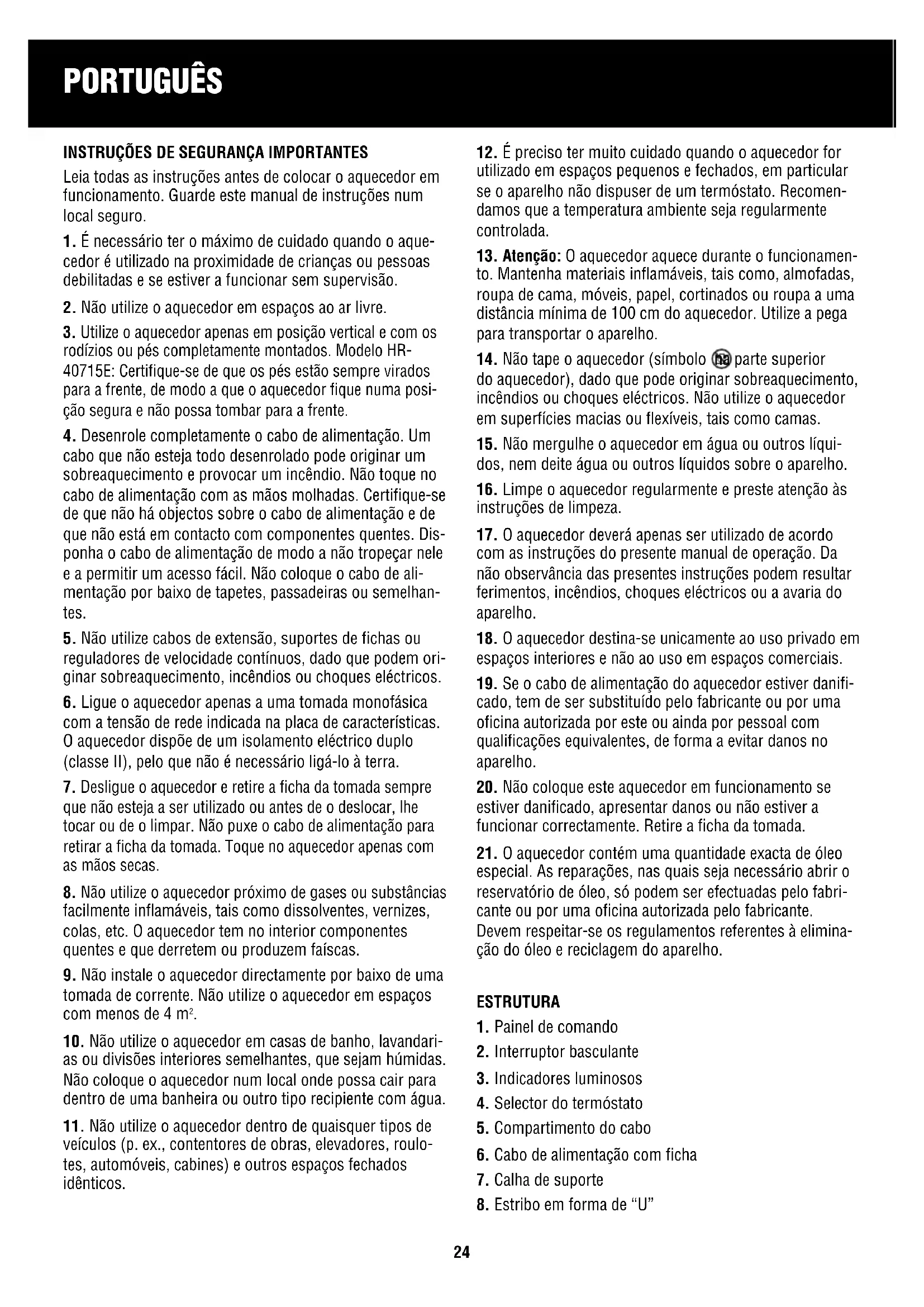

Leia todas as instruções antes de colocar o aquecedor em funcionamento. Guarde este manual de instruções num local seguro.

1. É necessário ter o máximo de cuidado quando o aque-

cedor é utilizado na proximidade de crianças ou pessoas debilitadas e se estiver a funcionar sem supervisão.

2. Não utilize o aquecedor em espaços ao ar livre.

3. Utilize o aquecedor apenas em posição vertical e com os

rodízios ou pés completamente montados. Modelo HR- 40715E: Certifique-se de que os pés estão sempre virados para a frente, de modo a que o aquecedor fique numa posi- ção segura e não possa tombar para a frente.

4. Desenrole completamente o cabo de alimentação. Um

cabo que não esteja todo desenrolado pode originar um sobreaquecimento e provocar um incêndio. Não toque no cabo de alimentação com as mãos molhadas. Certifique-se de que não há objectos sobre o cabo de alimentação e de que não está em contacto com componentes quentes. Dis- ponha o cabo de alimentação de modo a não tropeçar nele e a permitir um acesso fácil. Não coloque o cabo de ali- mentação por baixo de tapetes, passadeiras ou semelhan- tes.

5. Não utilize cabos de extensão, suportes de fichas ou

reguladores de velocidade contínuos, dado que podem ori- ginar sobreaquecimento, incêndios ou choques eléctricos.

6. Ligue o aquecedor apenas a uma tomada monofásica

com a tensão de rede indicada na placa de características. O aquecedor dispõe de um isolamento eléctrico duplo (classe II), pelo que não é necessário ligá-lo à terra.

7. Desligue o aquecedor e retire a ficha da tomada sempre

que não esteja a ser utilizado ou antes de o deslocar, lhe tocar ou de o limpar. Não puxe o cabo de alimentação para retirar a ficha da tomada. Toque no aquecedor apenas com as mãos secas.

8. Não utilize o aquecedor próximo de gases ou substâncias

facilmente inflamáveis, tais como dissolventes, vernizes, colas, etc. O aquecedor tem no interior componentes quentes e que derretem ou produzem faíscas.

9. Não instale o aquecedor directamente por baixo de uma

tomada de corrente. Não utilize o aquecedor em espaços com menos de 4 m

10. Não utilize o aquecedor em casas de banho, lavandari-

as ou divisões interiores semelhantes, que sejam húmidas. Não coloque o aquecedor num local onde possa cair para dentro de uma banheira ou outro tipo recipiente com água.

11. Não utilize o aquecedor dentro de quaisquer tipos de

veículos (p. ex., contentores de obras, elevadores, roulo- tes, automóveis, cabines) e outros espaços fechados idênticos.

12. É preciso ter muito cuidado quando o aquecedor for

utilizado em espaços pequenos e fechados, em particular se o aparelho não dispuser de um termóstato. Recomen- damos que a temperatura ambiente seja regularmente controlada.

13. Atenção: O aquecedor aquece durante o funcionamen-

to. Mantenha materiais inflamáveis, tais como, almofadas, roupa de cama, móveis, papel, cortinados ou roupa a uma distância mínima de 100 cm do aquecedor. Utilize a pega para transportar o aparelho.

14. Não tape o aquecedor (símbolo na parte superior

do aquecedor), dado que pode originar sobreaquecimento, incêndios ou choques eléctricos. Não utilize o aquecedor em superfícies macias ou flexíveis, tais como camas.

15. Não mergulhe o aquecedor em água ou outros líqui-

dos, nem deite água ou outros líquidos sobre o aparelho.

16. Limpe o aquecedor regularmente e preste atenção às

instruções de limpeza.

17. O aquecedor deverá apenas ser utilizado de acordo

com as instruções do presente manual de operação. Da não observância das presentes instruções podem resultar ferimentos, incêndios, choques eléctricos ou a avaria do aparelho.

18. O aquecedor destina-se unicamente ao uso privado em

espaços interiores e não ao uso em espaços comerciais.

19. Se o cabo de alimentação do aquecedor estiver danifi-

cado, tem de ser substituído pelo fabricante ou por uma oficina autorizada por este ou ainda por pessoal com qualificações equivalentes, de forma a evitar danos no aparelho.

20. Não coloque este aquecedor em funcionamento se

estiver danificado, apresentar danos ou não estiver a funcionar correctamente. Retire a ficha da tomada.

21. O aquecedor contém uma quantidade exacta de óleo

especial. As reparações, nas quais seja necessário abrir o reservatório de óleo, só podem ser efectuadas pelo fabri- cante ou por uma oficina autorizada pelo fabricante. Devem respeitar-se os regulamentos referentes à elimina- ção do óleo e reciclagem do aparelho. ESTRUTURA

5. Compartimento do cabo

6. Cabo de alimentação com ficha

8. Estribo em forma de “U”PORTUGUÊS

14. Botões do temporizador

15. Pega de transporte

PRIMEIRA COLOCAÇÃO EM FUNCIONAMENTO

1. Leia todas as instruções antes de colocar o aquecedor

2. Desembale o aquecedor, todos os acessórios e o cabo

de alimentação e elimine todos os materiais de embalagem de acordo com os regulamentos para protecção do meio ambiente.

3. Monte os rodízios (9) ou os pés (10) de acordo com o

ponto “Montagem de rodízios e pés“.

4. Para eliminar o odor que se verifica durante a primeira

colocação em funcionamento, deixe o aquecedor trabalhar durante 2 horas na potência máxima.

5. É normal que o aquecedor produza alguns ruídos

durante a primeira colocação em funcionamento. MONTAGEM DE RODÍZIOS E PÉS (Fig. 1)

1. Vire o aquecedor ao contrário, de modo a que o painel

de comando (1) fique virado para baixo.

dos nos elementos das extremidades respectivos. Retire o parafuso de orelhas do estribo em forma de “U“ (8). Encaixe o estribo com o lado do gancho na calha de suporte, conduza o estribo com o lado roscado entre os elementos do aquecedor e insira a rosca na segunda aber- tura da calha de suporte. Fixe firmemente as duas calhas de suporte com o parafuso de orelhas ao aquecedor.

4. Certifique-se de que as calhas de suporte estão bem

fixas ao aquecedor e não se soltam.

5. Coloque o aquecedor em posição vertical sobre os rodí-

zios. Apenas modelo HR-40715E (Fig. 2)

6. O presente aquecedor dispõe de dois rodízios e (9) e

dois pés (10). Encaixe os dois rodízios com força nos pinos de uma das calhas de suporte e os dois pés na outra calha.

7. Coloque a calha de suporte com os pés (10) na parte da

frente, nos dos dois elementos exteriores e a calha de suporte com os rodízios (9) nos dois elementos traseiros. Certifique-se de que os pés estão sempre virados para a frente, de modo a que o aquecedor fique numa posição segura e não possa tombar para a frente. Fixe a calha de suporte conforme descrito no ponto “Montagem de rodí- zios e pés“, n.º 3 – 5.

MANUAL DE INSTRUÇÕES

1. Coloque o aquecedor apenas em superfícies planas e

firmes para não tombar nem cair e para não ser possível derrubá-lo. Preste especial atenção, no caso do modelo HZ-40715E, a que os pés (10) fiquem a apontar para a frente.

2. Certifique-se de que os interruptores basculantes (2) se

encontram na posição 0 e o aquecedor desligado. Insira a ficha na tomada. Não toque no cabo de alimentação com as mãos molhadas.

3. Assegure-se de que o aquecedor não está tapado.

4. Por meio dos interruptores basculantes (2) coloque o

aquecedor num dos três níveis de operação: Níveis de potência em Watt:

5. Rode o selector do termóstato (4) no sentido dos pon-

teiros do relógio para a posição mais alta. Os indicadores luminosos (3) dos interruptores basculantes ligados acen- dem.

6. Assim que for atingida a temperatura ambiente deseja-

da, rode o selector do termóstato (4) no sentido contrário aos ponteiros do relógio até ouvir um “clique“. O aquece- dor desliga-se e os indicadores luminosos apagam-se.

7. Agora rode novamente o selector de termóstato (4) um

pouco no sentido dos ponteiros do relógio. O aquecedor liga e desliga automaticamente o modo de aquecimento e mantém a temperatura ambiente desejada.

8. Quanto mais rodar o selector de termóstato no sentido

dos ponteiros do relógio, mais alta será a temperatura ambiente. Modelo Nível I Nível II Nível I + II HR-40715E 600 900 1500 HR-40920E 800 1200 2000 HR-40920TE 800 1200 2000 HR-40920FE 800 1200 2000 + 500 W turbo HR-41120E 800 1200 2000

9. Antes de tocar, deslocar ou limpar o aquecedor, desli-

gue-o com os interruptores basculantes (2) e rode o selec- tor do termóstato (4) para a posição mais baixa. Retire a ficha da tomada e deixe o aparelho arrefecer durante pelo menos 20 minutos. Utilize sempre a pega (15) para trans- portar o aquecedor. Temporizador (apenas modelo HR-40920TE)

1. Ajuste a hora actual no triângulo do indicador da hora.

2. Defina o tempo de aquecimento desejado do irradiador,

premindo para dentro o número desejado de botões cin- zentos (14), que se encontram agrupados em volta do disco. Cada botão corresponde a um período de funciona- mento de 15 minutos. Nota: por defeito, todos os botões vêm de fábrica premidos para dentro.

3. O aquecedor liga e desliga automaticamente nos perío-

dos programados através dos botões cinzentos premidos para dentro. A hora de activação/desactivação programada pode ser alterada. Para isso, volte a colocar os botões cinzentos na posição inicial e introduza novos períodos de funcionamento.

4. Se pretender utilizar o aquecedor em modo manual,

sem temporizador, tem de premir todos os botões cinzen- tos para dentro. Turbo-ventilador (apenas modelo HR-40920FE) É possível utilizar o turbo-ventilador (11) isolada ou junta- mente com o aquecedor. O turbo-ventilador funciona a 500 Watt. A utilização do turbo-ventilador permite atingir mais rapidamente a temperatura ambiente pretendida. Apenas turbo-ventilador

1. Prima o interruptor basculante do turbo-ventilador (12)

para a posição I e coloque os interruptores basculantes do irradiador (2) em 0.

2. O ar fresco entra pela parte frontal do turbo-ventilador e

o ar quente é insuflado para a divisão pela parte lateral.

3. Programe a temperatura ambiente desejada com o

selector do termóstato (4), conforme descrito no “Manual de instruções”. O calor só é insuflado pelo turbo-ventila- dor. Aquecedor e turbo-ventilador

1. Coloque o aquecedor em funcionamento conforme des-

crito no manual de instruções.

3. O calor é insuflado tanto pelo aquecedor como pelo

assim que a temperatura ambiente é atingida. Nota: Certifique-se de que a abertura de entrada e de saída de ar do turbo-ventilador não está obstruída, dado que pode originar sobreaquecimento, incêndios ou choques eléctricos. Protecção contra sobreaquecimento do aquecedor

1. O aquecedor dispõe de uma protecção contra sobre-

aquecimento que desliga automaticamente o aparelho no caso da temperatura normal de serviço ser ultrapassada. Este sistema de protecção só se aplica ao aparelho e não influencia a regulação da temperatura ambiente.

2. O aparelho não funciona sempre que o sistema de pro-

tecção contra sobreaquecimento é activado.

3. Prima todos os interruptores basculantes para a posi-

ção 0, rode o selector do termóstato (4) para a posição mais baixa e retire a ficha da tomada.

4. Deixe o aquecedor arrefecer durante pelo menos 20

5. Remova eventuais objectos que se encontrem lá dentro

ou, com um aspirador, limpe as aberturas que possam estar na origem de um funcionamento incorrecto ou sobreaquecimento.

6. Volte a colocar o aquecedor em funcionamento confor-

me descrito no “Manual de instruções".

LIMPEZA, MANUTENÇÃO, ELIMINAÇÃO

Recomendamos que sejam efectuadas limpezas ao aque- cedor numa base regular. Para que o aquecedor funcione sempre sem problemas, deverão observar-se as instru- ções de limpeza e manutenção.PORTUGUÊS

1. Antes de começar a limpeza, desligue o aquecedor com

todos os interruptores basculantes e retire a ficha da tomada. Deixe o aquecedor arrefecer durante pelo menos 20 minutos.

2. Limpe as aberturas de entrada e de saída de ar do

turbo-ventilador com um aspirador para remover o pó do motor e do elemento de aquecimento.

3. Limpe o aquecedor por fora com um pano macio e

seco. Não utilize água, cera, produtos de polimento ou outros produtos de limpeza à base de químicos.

4. Volte a colocar o aquecedor em funcionamento confor-

me descrito no “Manual de instruções". Eliminação Este símbolo que se encontra no produto ou na respectiva embalagem, indica que o produto não pode ser tratado como resíduo doméstico normal, devendo ser entregue num centro de recolha e de reciclagem para aparelhos eléctricos e electrónicos. Graças ao seu contributo para a eliminação correcta deste produto, protege o ambiente e a saúde pública. A elimina- ção incorrecta de resíduos prejudica o ambiente e a saúde. Para obter mais informações sobre a reciclagem deste produto, dirija-se à Câmara Municipal, aos serviços de recolha de resíduos ou à loja onde adquiriu o produto. Este regulamento só é válido para os Estados-membros da UE.

Como condição de compra, o comprador assume a res- ponsabilidade pela utilização e manutenção correctas deste produto KAZ, respeitando as instruções do presente manual. O comprador e utilizador tem de saber avaliar quando e quanto tempo deve utilizar este produto KAZ. ATENÇÃO: CASO SURJAM PROBLEMAS COM ESTE PRO- DUTO KAZ, DEVE CONSULTAR AS CONDIÇÕES DA GARANTIA. POR FAVOR NÃO TENTE ABRIR OU REPARAR ESTE PRODUTO KAZ, DADO QUE CESSA A GARANTIA E PODEM OCORRER DANOS PESSOAIS E MATERIAIS. Reservamo-nos o direito de efectuar alterações técnicas.NEDERLANDS
