MANUALE UTENTE HR41125E HONEYWELL

Istruzioni per l'uso

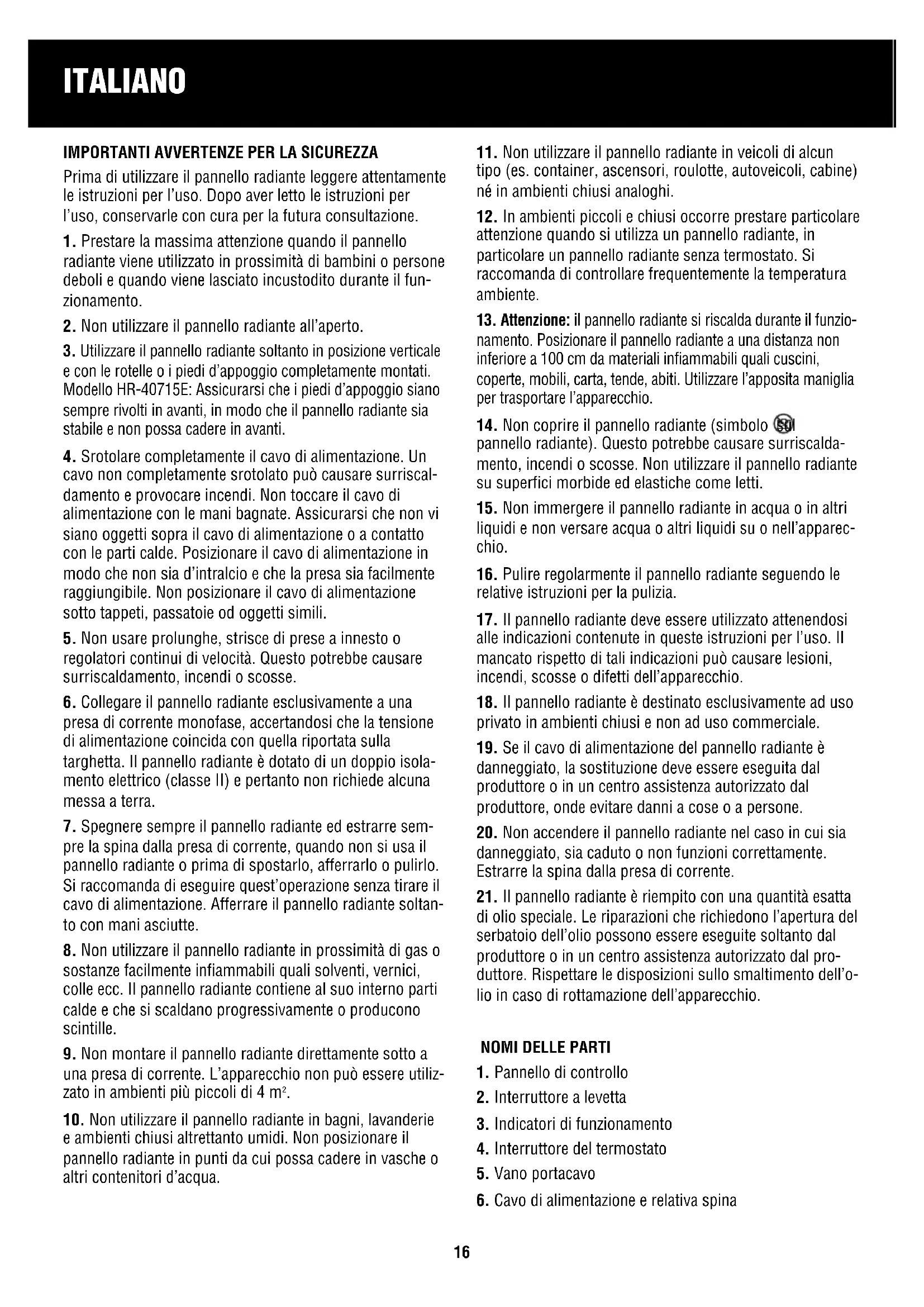

Prima di utilizzare il pannello radiante leggere attentamente le istruzioni per l’uso. Dopo aver letto le istruzioni per l’uso, conservarle con cura per la futura consultazione.

1. Prestare la massima attenzione quando il pannello

radiante viene utilizzato in prossimità di bambini o persone deboli e quando viene lasciato incustodito durante il fun- zionamento.

2. Non utilizzare il pannello radiante all’aperto.

3. Utilizzare il pannello radiante soltanto in posizione verticale

e con le rotelle o i piedi d’appoggio completamente montati. Modello HR-40715E: Assicurarsi che i piedi d’appoggio siano sempre rivolti in avanti, in modo che il pannello radiante sia stabile e non possa cadere in avanti.

4. Srotolare completamente il cavo di alimentazione. Un

cavo non completamente srotolato può causare surriscal- damento e provocare incendi. Non toccare il cavo di alimentazione con le mani bagnate. Assicurarsi che non vi siano oggetti sopra il cavo di alimentazione o a contatto con le parti calde. Posizionare il cavo di alimentazione in modo che non sia d’intralcio e che la presa sia facilmente raggiungibile. Non posizionare il cavo di alimentazione sotto tappeti, passatoie od oggetti simili.

5. Non usare prolunghe, strisce di prese a innesto o

regolatori continui di velocità. Questo potrebbe causare surriscaldamento, incendi o scosse.

6. Collegare il pannello radiante esclusivamente a una

presa di corrente monofase, accertandosi che la tensione di alimentazione coincida con quella riportata sulla targhetta. Il pannello radiante è dotato di un doppio isola- mento elettrico (classe II) e pertanto non richiede alcuna messa a terra.

7. Spegnere sempre il pannello radiante ed estrarre sem-

pre la spina dalla presa di corrente, quando non si usa il pannello radiante o prima di spostarlo, afferrarlo o pulirlo. Si raccomanda di eseguire quest’operazione senza tirare il cavo di alimentazione. Afferrare il pannello radiante soltan- to con mani asciutte.

8. Non utilizzare il pannello radiante in prossimità di gas o

sostanze facilmente infiammabili quali solventi, vernici, colle ecc. Il pannello radiante contiene al suo interno parti calde e che si scaldano progressivamente o producono scintille.

9. Non montare il pannello radiante direttamente sotto a

una presa di corrente. L’apparecchio non può essere utiliz- zato in ambienti più piccoli di 4 m

10. Non utilizzare il pannello radiante in bagni, lavanderie

e ambienti chiusi altrettanto umidi. Non posizionare il pannello radiante in punti da cui possa cadere in vasche o altri contenitori d’acqua.

11. Non utilizzare il pannello radiante in veicoli di alcun

tipo (es. container, ascensori, roulotte, autoveicoli, cabine) né in ambienti chiusi analoghi.

12. In ambienti piccoli e chiusi occorre prestare particolare

attenzione quando si utilizza un pannello radiante, in parti colare un pannello radiante senza termostato. Si raccomanda di controllare frequentemente la temperatura ambiente.

13. Attenzione: il pannello radiante si riscalda durante il funzio-

namento. Posizionare il pannello radiante a una distanza non inferiore a 100 cm da materiali infiammabili quali cuscini, coperte, mobili, carta, tende, abiti. Utilizzare l’apposita maniglia per trasportare l’apparecchio.

14. Non coprire il pannello radiante (simbolo sul

pannello radiante). Questo potrebbe causare surriscalda- mento, incendi o scosse. Non utilizzare il pannello radiante su superfici morbide ed elastiche come letti.

15. Non immergere il pannello radiante in acqua o in altri

liquidi e non versare acqua o altri liquidi su o nell’apparec- chio.

16. Pulire regolarmente il pannello radiante seguendo le

relative istruzioni per la pulizia.

17. Il pannello radiante deve essere utilizzato attenendosi

alle indicazioni contenute in queste istruzioni per l’uso. Il mancato rispetto di tali indicazioni può causare lesioni, incendi, scosse o difetti dell’apparecchio.

18. Il pannello radiante è destinato esclusivamente ad uso

privato in ambienti chiusi e non ad uso commerciale.

19. Se il cavo di alimentazione del pannello radiante è

danneggiato, la sostituzione deve essere eseguita dal produttore o in un centro assistenza autorizzato dal produttore, onde evitare danni a cose o a persone.

20. Non accendere il pannello radiante nel caso in cui sia

danneggiato, sia caduto o non funzioni correttamente. Estrarre la spina dalla presa di corrente.

21. Il pannello radiante è riempito con una quantità esatta

di olio speciale. Le riparazioni che richiedono l’apertura del serbatoio dell’olio possono essere eseguite soltanto dal produttore o in un centro assistenza autorizzato dal pro- duttore. Rispettare le disposizioni sullo smaltimento dell’o- lio in caso di rottamazione dell’apparecchio.

1. Pannello di controllo

2. Interruttore a levetta

3. Indicatori di funzionamento

4. Interruttore del termostato

6. Cavo di alimentazione e relativa spina17

12. Interruttore a levetta del turbosoffiante

15. Maniglia per il trasporto

PREPARATIVI PER L’USO

1. Prima di utilizzare il pannello radiante leggere attenta-

mente le istruzioni per l’uso.

2. Disimballare il pannello radiante, tutti gli accessori e il

cavo di alimentazione, rimuovere tutti gli imballaggi e smaltirli nel rispetto delle norme ambientali vigenti.

3. Montare le rotelle (9) o i piedi d’appoggio (10) come

indicato in “Montaggio delle rotelle e dei piedi d’appoggio”.

4. Per eliminare l’odore prodotto durante la messa in fun-

zione iniziale, lasciar lavorare il pannello radiante per 2 ore al massimo della potenza.

5. È normale che il pannello radiante faccia rumore quan-

do viene avviato per la prima volta. MONTAGGIO DELLE ROTELLE E DEI PIEDI D’APPOGGIO (FIG. 1)

1. Capovolgere il pannello radiante. L’apparecchio è capo-

volto quando il pannello di controllo (1) si trova in basso.

2. Premere saldamente le rotelle (9) sui perni delle guide

portanti (7) fino a sentire un “clic”.

3. Posizionare le guide portanti con le rotelle montate ri-

spettivamente sulle due nervature esterne. Staccare la vite ad alette dalla staffa a U (8). Agganciare la staffa a U dal lato di aggancio alla guida portante, inserire la staffa dal lato filettato tra le nervature e spingere il lato filettato attraverso la seconda apertura nella guida portante. Fissare saldamente le due guide portanti con la vite ad alette al pannello radiante.

4. Assicurarsi che le guide portanti siano fissate salda-

mente al pannello radiante e non possano staccarsi.

5. Mettere in piedi il pannello radiante sulle rotelle.

Solo HR-40715E (Fig. 2)

6. Questo pannello radiante ha due rotelle (9) e due piedi

d’appoggio (10). Premere saldamente le due rotelle sui perni di una guida portante e i due piedi d’appoggio sull’altra.

7. Posizionare la guida portante con i piedi d’appoggio

(10) davanti sulle due nervature esterne e la guida portante con le rotelle (9) sulle due nervature posteriori. Assicurarsi che i piedi d’appoggio siano sempre rivolti in avanti, in modo che il pannello radiante sia stabile e non possa cade- re in avanti. Fissare la guida portante come descritto in “Montaggio delle rotelle e dei piedi d’appoggio”, n° 3 – 5.

ISTRUZIONI PER L’USO

1. Posizionare il pannello radiante soltanto su una superfi-

cie piana e stabile, dove non possa cadere, rovesciarsi o essere fatto cadere. Con il modello HZ-40715E, assicurarsi che i piedi d’appoggio (10) siano rivolti in avanti.

2. Assicurarsi che gli interruttori a levetta (2) si trovino su

0, in modo che il pannello radiante sia spento. Inserire la spina nella presa di corrente. Non toccare il cavo di ali- mentazione con le mani bagnate.

3. Assicurarsi che il pannello radiante non sia coperto.

4. Regolare il pannello radiante con gli interruttori a levetta

(2) su uno dei tre livelli di funzionamento: Livelli di potenza in Watt:

5. Girare l’interruttore del termostato (4) in senso orario

sulla posizione più alta. Gli indicatori di funzionamento (3) degli interruttori a levetta accesi si illuminano.

6. Una volta raggiunta la temperatura ambiente desiderata,

girare l’interruttore del termostato (4) in senso antiorario fino ad avvertire un “clic”. A questo punto il pannello ra- diante interrompe il funzionamento e gli indicatori di funzio- namento si spengono.

7. Girare di nuovo l’interruttore del termostato (4) legger-

mente in senso orario. Il pannello radiante avvia e arresta automaticamente la funzione di riscaldamento, garantendo il mantenimento della temperatura ambiente desiderata.

8. Quanto più l’interruttore del termostato sarà girato in

senso orario, tanto maggiore sarà la temperatura ambiente.

9. Prima di afferrare, spostare o pulire il pannello radiante,

più bassa. Estrarre la spina dalla presa e lasciar raffreddare il pannello radiante per almeno 20 minuti. Trasportare il pannello radiante tenendolo sempre per la maniglia (15). Timer (solo modello HR-40920TE)

1. Impostare l’ora esatta sul triangolo del display dell’ora.

2. Programmare la durata di riscaldamento desiderata del

radiatore, spingendo all’interno il numero desiderato dei piccoli tasti grigi (14) raggruppati attorno al disco. Ogni tasto corrisponde a una durata di funzionamento di 15 minuti. Attenzione: come impostazione di fabbrica, tutti i tasti sono spinti all’interno.

3. Il pannello radiante si accende e spegne automatica-

mente nei tempi selezionati premendo all’interno i tasti grigi. I tempi selezionati di accensione e spegnimento pos- sono essere modificati riportando i tasti grigi nella posizio- ne iniziale e inserendo nuovi tempi di funzionamento.

4. Se si desidera utilizzare il pannello radiante manualmen-

te senza il timer, tutti i tasti grigi devono essere spinti al- l’interno. Turbosoffiante (solo modello HR-40920FE) Il turbosoffiante (11) può essere usato da solo o in combi- nazione con il pannello radiante. Il turbosoffiante lavora a 500 Watt. Utilizzando il turbosoffiante si raggiunge più velocemente la temperatura ambiente desiderata. Solo turbosoffiante

1. Premere l’interruttore a levetta del turbosoffiante (12)

sulla posizione I e posizionare gli interruttori a levetta del radiatore (2) su 0.

2. Il turbosoffiante aspira dal davanti l’aria fresca e rilascia

terruttore del termostato (4) come descritto alla voce “Istruzioni per l’uso”. In questo modo il calore viene rila- sciato soltanto dal turbosoffiante. Pannello radiante e turbosoffiante

1. Accendere il pannello radiante seguendo le “Istruzioni

3. In questo modo il calore viene rilasciato sia dal pannello

radiante sia dal turbosoffiante.

4. Si raccomanda di spegnere il turbosoffiante non appena

viene raggiunta la temperatura ambiente desiderata. Attenzione: assicurarsi che le bocchette di entrata e di uscita dell’aria del turbosoffiante non siano bloccate. Questo potrebbe causare surriscaldamento, incendi o scosse. Protezione contro il surriscaldamento per il pannello radiante

1. Il pannello radiante è dotato di una protezione contro il

surriscaldamento che lo spegne automaticamente, quando la temperatura nell’apparecchio supera la normale tempe- ratura d’esercizio. Questo dispositivo di protezione riguar- da il solo apparecchio e non esercita alcuna influenza sulla regolazione della temperatura ambiente.

2. Se si attiva la protezione contro il surriscaldamento,

l’apparecchio non funziona.

3. Premere tutti gli interruttori a levetta su 0, girare l’inter-

ruttore del termostato (4) sulla posizione più bassa e togliere la spina dalla presa di corrente.

4. Lasciar raffreddare il pannello radiante per almeno 20

5. Pulire poi con un aspirapolvere le bocchette o rimuove-

re gli eventuali oggetti che hanno provocato il malfunzio- namento o il surriscaldamento.

6. Riaccendere il pannello radiante seguendo le “Istruzioni

Si raccomanda di pulire regolarmente il pannello radiante. Per non pregiudicare il funzionamento del pannello radian- te, attenersi alle istruzioni per la pulizia e manutenzione. Pulizia

1. Prima di eseguire qualsiasi intervento di pulizia, spe-

gnere il pannello radiante con tutti gli interruttori a levetta ed estrarre la spina dalla presa. Lasciar raffreddare il pan- nello radiante per almeno 20 minuti.

2. Pulire le bocchette di entrata e di uscita dell’aria del tur-

bosoffiante con un aspirapolvere per rimuovere la polvere dal motore e dal riscaldatore.

3. Pulire la superficie esterna del pannello radiante con un

panno morbido asciutto. Non utilizzare acqua, cera, lucido o altri detergenti chimici.

4. Riaccendere il pannello radiante seguendo le “Istruzioni

per l’uso”.Smaltimento Il simbolo sul prodotto o sulla confezione indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma deve essere portato nel punto di raccolta appropriato per il rici- claggio di apparecchiature elettriche ed elettroniche. Provvedendo al corretto smaltimento di questo prodotto, si contribuisce a evitare potenziali conseguenze negative per l’ambiente e per la salute, che potrebbero derivare da uno smaltimento inadeguato del prodotto. Uno smaltimen- to scorretto costituisce un pericolo per l'ambiente e la salute. Per informazioni più dettagliate sul riciclaggio di questo prodotto, contattare l’ufficio comunale, il servizio locale di smaltimento rifiuti o il negozio in cui è stato acquistato il prodotto. Questa disposizione è valida solamente negli Stati membri dell’UE.

CONDIZIONI D’ACQUISTO

Le condizioni d’acquisto prevedono che l’acquirente si assuma la responsabilità per il corretto utilizzo e per la manutenzione di questo prodotto KAZ secondo quanto riportato nel presente manuale. L’acquirente e l’utente do- vranno valutare personalmente in quali circostanze e per quale durata utilizzare questo prodotto KAZ. ATTENZIONE: IN CASO DI PROBLEMI CON QUESTO PRO- DOTTO KAZ, ATTENERSI A QUANTO RIPORTATO NELLE CONDIZIONI DI GARANZIA. NON CERCARE DI APRIRE O RIPARARE QUESTO PRODOTTO KAZ DA SOLI PER EVITA- RE IL DECADIMENTO DELLA GARANZIA O L’INSORGERE DI DANNI A PERSONE E COSE. Con riserva di modifiche tecniche.
