MANUALE UTENTE HR40920TE HONEYWELL

Istruzioni per l'uso

ES RADIADOR DE ACEITE

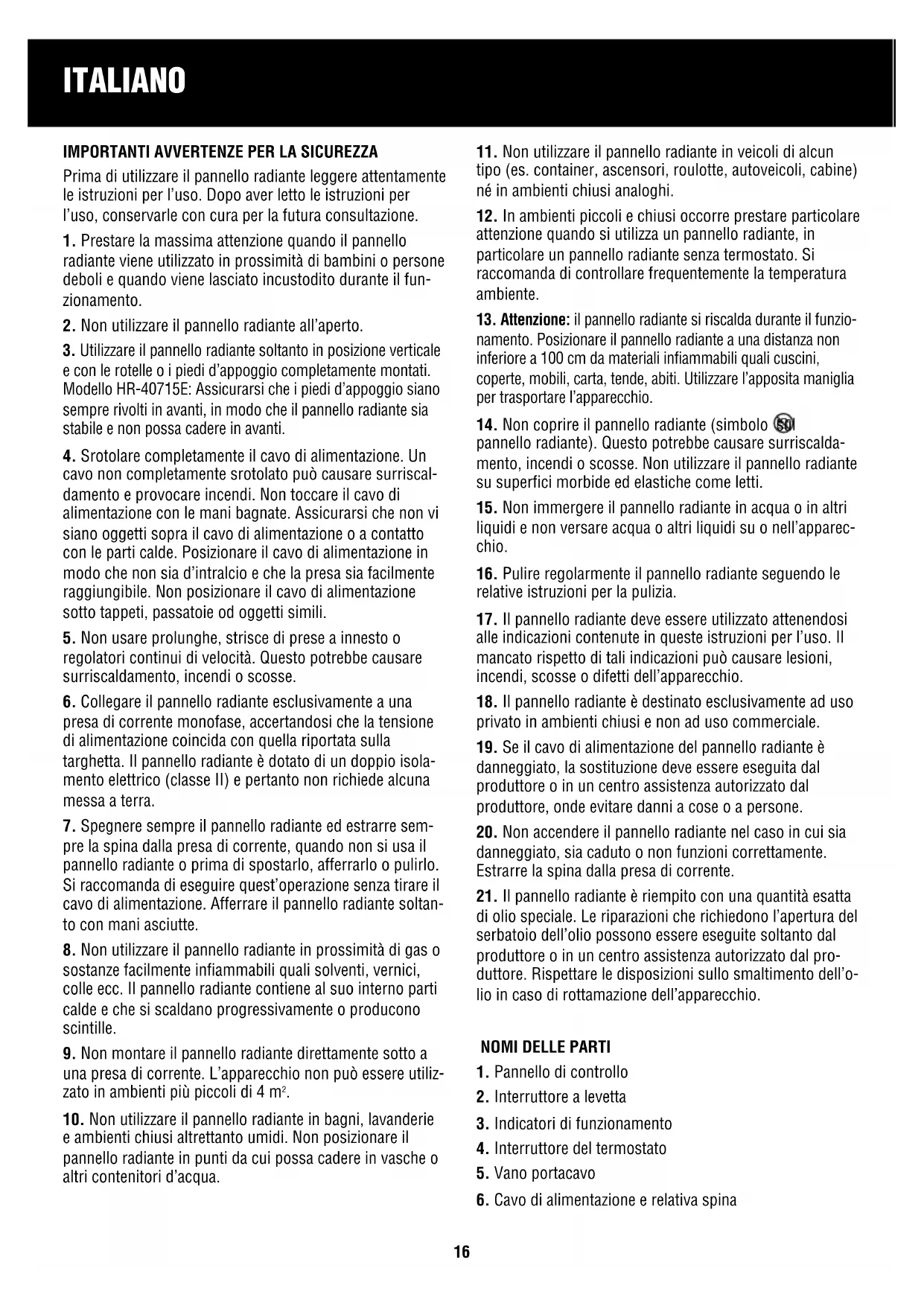

Prima di utilizzare il pannello radiante leggere attendamente le istruzioni per l'uso. Dopo ave letto le istruzioni per l'uso, conservarle con cura per la futura consulazione.

1. Prestare la massima attenzione quando il pannello radiante viene utilizzato in prossimità di bambini o persone deboli e quando viene lasciato incustodito durante il funzionamento.
2. Nonutilizzare il pannello radiante all'aperto.
3. Utilizzare il pannello radiante soltanto in posizione verticale e con le rotelle o i piedi d'appoggio completeness montati. Modello HR-40715E: Assicurarsi che i piedi d'appoggio siano sempre rivolti in avanti, in modo che il pannello radiante sia stabile e non possa cadere in avanti.
4. Srotolare completeness il cavo di alimentazione. Un cavo non completeness srotolato cui cause surriscaldamento e provocare incendi. Non toccare il cavo di alimentazione con le mani bagnate. Assicurarsi che non vi siano oggetti sopra il cavo di alimentazione o a contatto con le parti calde. Posizionare il cavo di alimentazione in modo che non sia d'intralcio e che la presa sia disponibile raggiungibile. Non posizionare il cavo di alimentazione tanto tappeti, passatoie od oggetti simili.
5. Non usare prolonghe, strisce di prese a innesto o regolatori continui di velocità. Questo potrebbe causare surriscaldamento, incendi o scosse.
6. Collegare il pannello radiante esclusivamente a una presa di corrente monofase, accertandosi che la tensione di alimentazione coincide con那一 della riportata sulla targhetta. Il pannello radiante è dotato di un doppio isolamento elettrico (classe II) e pertanto non richiede una messa a terra.
7. Spagnere sempre il pannello radiante ed estrarre sempre la spina dalla presa di corrente, quando non si usa il pannello radiante o prima di spostarlo, afferrarlo o pulirlo. Si raccomanda di eseguire quest'operazione senza tirare il cavo di alimentazione. Afferrare il pannello radiante soltanto con mani asciutte.
8. Non utilizzato il pannello radiante in prossimità di gas o sostanze disponibile infiammabili quali solventi, vernici, colle ecc. Il pannello radiante contiene al suo interno parti calde e che si scaldano progressivement o producono scintille.
9. Non montare il pannello radiante direttamente sotto a una presa di corrente. L'apparecchio non può essere utilizzato in ambienti più piccoli di 4m^2

10. Nonutilizzare il pannello radiante in bagni, lavanderie e ambienti chiusi altrettanto umidi. Non posizionare il pannello radiante in punti da cui possa cadere in vasche o altri contentitori d'acqua.

11. Non utilizzato il pannello radiante in veicoli di alcun tipo (es. container, ascensori, roulotte, autoveicoli, cabine) ne in ambienti chiusi analoghi.

12. In ambienti piccoli e chiusi occorre prestare particolare attenzione quando si utilizes un pannello radiante, in particolare un pannello radianteenza termostato. Si raccomanda di controllare frequentlymente la temperatura ambiente.
13. Attenzione: il pannello radiante si riscalda durante il funzionamento. Posizonare il pannello radiante a una distance non inferiore a 100 cm da materiali infiammabili quali cuscini, coperte, mobili, carta, tende, abiti. Utilizzato l'apposita maniglia per trasportare l'apparecchio.
14. Non copire il pannello radiante (simpolo s'il pannello radiante). Questo potrebbe causare surriscaldamento, incendi o scosse. Non utilizzato il pannello radiante su superfici morbide ed elastiche come letti.
15. Non immergere il pannello radiante in acqua o in altri liquidi e non versare acqua o altri liquidi su o nell'apparecchio.
16. Pulire regolarmente il pannello radiante seguito le relative istruzioni per la pulizia.
17. Il pannello radiante deve essere utilizzato attenendosi alleindicazioni contenate in questeistruzioni per l'uso. Il mancato rispetto di taliindicazioni cuicausare lesioni, incendi, scosse o difetti dell'apparecchio.
18. Il pannello radiante è destinato esclusivamente ad uso privato in ambienti chiusi e non ad uso commerciale.
19. Se il cavo di alimentazione del pannello radiante è danneggiato, la sostituzione deve essere eseguita dal produttore o in un centro assistenza autorizzato dal produttore, onde evitare danni a cose o a persona.
20. Non accendere il pannello radiante nel caso in cui si da danneggiato, sia caduto o non funzioni correttamente. Estrarre la spina alla presa di corrente.
21. Il pannello radiante è riempito con una quantità esatta di olio speciale. Le riparazioni che richiedono l'apertura del serbatoio dell'olio possono essere eseguite soltanto dal produttore o in un centro assistenza autorizzato dal produttore. Rispettare le disposizioni sullo smaltimento dell'olio in caso di rottamazione dell'apparecchio.

NOMI DELLE PARTI

1. Pannello di controllo
2. Interruttore a levetta
3. Indicators di funzionamento
4. Interruttore del termostato
5. Vano portacavo

6. Cavo di alimentazione e relativa spina

7. Guida portante

8. Staffa U
9. Rotelle
10. Piedi d'appoggio (solo HR-40715E)
11. Turbosoffiante
12. Interruttore a levetta del turbosoffiante
13. Timer
14. Tasti timer
15. Maniglia per il trasporto

PREPARATIVIPER L'USO

1. Prima di utilizzato il pannello radiante leggere attendamente le istruzioni per l'uso.
2. Disimballare il pannello radiante, tutti gli accessori e il cavo di alimentazione, rimuovere tutti gli imballaggi e smaltirli nel rispetto delle norme ambientali vigenti.
3. Montare le rotelle (9) o i piedi d'appoggio (10) come indicato in "Montaggio delle rotelle e dei piedi d'appoggio".
4. Per eliminare l'odore prodotto durante la messa in funzione iniziale, lasciar lavorare il pannello radiante per 2 ore al massimo della potenza.
5. Énormale che il pannello radiante faccia rumore quando viene avviato per la prima volta.

MONTAGGIO DELLE ROTELLE E DEI PIEDI D'APPOGGIO (FIG. 1)

1. Capovolgere il pannello radiante. L'apparecchio è capo-volto quando il pannello di controllo (1) si trovà in basso.
2. Premere saldamente le rotelle (9) sui perni delle guideportanti (7) sono a sentire un "clic".
3. Posizione are le guide portanti con le rotelle montate ris-. spettivamente sulle due nervature esterne. Staccare la vite ad alette alla staffa a U (8). Agganciare la staffa a U dal lato di aggancio alla guida portante, insere la staffa dal lato filettato tra le nervature e spingere il lato filettato atraverso la seconda aperture nella guida portante. Fissare saldamente le due guide portanti con la vite ad alette al pannello radiante.
4. Assicurarsi che le guide portanti siano fissate saldamente al pannello radiante e non possano staccarsi.
5. Mettere in piedi il pannello radiante sulle rotelle.

Solo HR-40715E (Fig. 2)

1. Questo pannello radiante ha due rotelle (9) e due piedi d'appoggio (10). Premere saldamente le due rotelle sui perni di una guida portante e i due piedi d'appoggio sull'altra.

2. Posizionare la guida portante con i piedi d'appoggio (10) davanti sulle due nervature esterne e la guida portante con le rotelle (9) sulle due nervature posteriori. Assicurarsi che i piedi d'appoggio siano sempre rivolti in avanti, in modo che il pannello radiante sia stabile e non possa cadere in avanti. Fissare la guida portante come descririto in "Montaggio delle rotelle e dei piedi d'appoggio", n^3 - 5 .

ISTRUZIONI PER L'USO

1. Posizione are il pannello radiante sostanto su una superficie pianae e stabile, dove non possa cadere, rovesciarsi o essere fatto cadere. Con il modello HZ-40715E, assicurarsi che i piedi d'appoggio (10) siano rivolti in avanti.
2. Assicurarsi che gli interruttori a levetta (2) si trovino su 0, in modo che il pannello radiante sia spento. Inserire la spina nella presa di corrente. Non toccare il cavo di alimentazione con le mani bagnate.
3. Assicurarsi che il pannello radiante non sia coperto.
4. Regolare il pannello radiante con gli interruttori a levetta (2) su uno dei tre livelli di funzionamento:

Livelli di potenza in Watt:

Modello Livello I	Livello II Livello I + II
HR-40715E 600	900 1500
HR-40920E 800	1200 2000
HR-40920TE 800	1200 2000
HR-40920FE 800	1200 2000 + 500 W turbo
HR-41120E 800	1200 2000
HR-41125E 1000	1500 2500

1. Girare l'interruttore del termostato (4) in senso orario sulla posizione più alta. Gli indicatori di funzionamento (3) degli interruttori a levetta accesi si illuminano.
2. Una volta raggiunta la temperature ambiente desiderata, girare l'interruttore del termostato (4) in senso antiorario fino ad avvertire un "clic". A questo punto il pannello radiante interrompe il funzionamento e gli indicatori di funzionamento si spengono.
3. Girare di nuovo l'interruttore del termostato (4) leggermente in senso orario. Il pannello radiante avvia e arresta automaticamente la funzione di riscaldamento, garantendo il mantenimento della temperatura ambiente desiderata.
4. Quanto più l'interruttore del termostato sare girato in senso orario, tanto maggiore sare la temperatura ambiente.
5. Prima di afferrare, spostare o pulire il pannello radiante, spegnere il pannello radiante con gli interrupttori a levetta (2) e girare l'interruttore del termostato (4) sulla posizione

ITALIANO

più bassa. Estrarre la spina alla presa e lasciar raffreddare il pannello radiante per almeno 20 minuti. Trasportare il pannello radiante tenendolo sempre per la maniglia (15).

Timer (solo modello HR-40920TE)

1. Impostare l'ora esatta sul triangolo del display dell'ora.
2. Programmare la durata di riscaldamento desiderata del radiatore, spingendo all'internalo il numero desiderato dei piccoli tasti grigi (14) raggruppati attorno al disco. Ogni tasto corrisponde a una durata di funzionamento di 15 minuti. Attenzione: come impostazione di fabbrica, tutti i tasti sono spinti all'interno.
3. Il pannello radiante si accende e spegne automaticamente nei tempi selezionati premendo all'interno i tasti grigi. I tempi selezionati di accensione e spegnimento sono essere modificati riportando i tasti grigi nella posizione iniziale e inserendo nuovi tempi di funzionamento.
4. Se si desidera utilizzato il pannello radiante manualmente essere il timer, tutti i tasti grigi devono essere spinti al-l'interno.

Turbosoffiante (solo modello HR-40920FE)

Il turbosoffiante (11) può essere usato da solo o in combinazione con il pannello radiante. Il turbosoffiante lavora a 500 Watt. Utilizzato il turbosoffiante si raggiunge più velocamente la temperatura ambiente desiderata.

Solo turbosoffiante

1. Premere l'interruttore a levetta del turbosoffiante (12) sulla posizione I e posizionare gli interruttori a levetta del radiatore (2) su 0.
2. Il turbosoffiante aspira dal davanti l'aria fresca e rilascia lateralmente l'aria calda nell'ambiente.
3. Impostare la temperatura ambiente desiderata con l'interrettatore del termostato (4) come descripto alla voce "Istruzioni per I'uso". In quello modo il calore viene rilasciato sostanto dal turbosoffiante.

Pannello radiante e turbosoffiante

1. Accendere il pannello radiante seguito le "Istruzioni per l'uso".
2. Premere l'interruttore a levetta del turbosoffiante (11) sulla posizione I.
3. In quello modo il calore viene rilasciato sua dal pannello radiante sua dal turbosoffiante.
4. Si raccomanda di spegnere il turbosoffiente non appena viene raggiunta la temperature ambiente desiderata.

Attenzione: assicurarsi che le bocchette di entrata e di uscita dell'aria del turbosoffiante non siano bloccate. Questo potrebbe causare surriscaldamento, incendi o scosse.

Protezione contro il surriscaldamento per il pannello radiante

1. Il pannello radiante è dotato di una protezione contro il surriscaldamento che lo spegne automaticamente, quando la temperatura nell'apparecchio supera la normale temperatura d'esercizio. Questo dispositivo di protezione riguarda il solo apparecchio e non esercita alcuna influenza sulla regolazione della temperatura ambiente.
2. Se si attiva la protezione contro il surriscaldamento, l'apparecchio non funziona.
3. Premere tutti gli interrupttori a levetta su 0, girare l'interruttore del termostato (4) sulla posizione più Bassa e togliere la spina dalla presa di corrente.
4. Lasciar raffreddare il pannello radiante per almeno 20 minuti.
5. Pulire poi con un aspirapolvere le bocchette o rimuovere gli eventuali oggetti che hanno provocato il malfunzionamento o il surriscaldamento.
6. Riaccendere il pannello radiante seguito le "Istruzioni per l'uso".

PULIZIA, MANUTENZIONE, SMALTIMENTO

Si raccomanda di pulire regolarmente il pannello radiante. Per non pregiudicare il funzionamento del pannello radiante, attenersi alle istruzioni per la pulizia e manutenzione.

Pulizia

1. Prima di eseguire qualiasi intervento di pulizia, spegnere il pannello radiante con tutti gli interruttori a levetta ed estrarre la spina alla presa. Lasciar raffreddare il pannello radiante per almeno 20 minuti.
2. Pulire le bocchette di entrata e di uscita dell'aria del turbosoffiante con un aspirapolvere per rimuovere la polvere dal motore e dal riscaldatore.
3. Pulire la superficie esterna del pannello radiante con un panno morbido asciutto. Non utilizzato acqua, cera, lucido o altri detergenti chimici.
4. Riaccendere il pannello radiante seguito le "Istruzioni per l'uso".

Smaltimento

Il symbolo sul prodotto o sulla confezione indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma devel

essere portato nel punto di raccolta appropriato per il riciclaggio di apparecchiature elettriche ed elettroniche.

Provedendo al corretto smaltimento di quello prodotto, si contribuisce a evitare potenziali consequences negative per l'ambiente e per la salute, che potrebbero derivare da uno smaltimento inadequato del prodotto. Uno smaltimento scorretto costituisce un pericolo per l'ambiente e la salute.

Per informazioni più dettagiate sul ricericlaggio di quello prodotto, contattare l'ufficio comunale, il servizio locale di smaltimento rifiuti o il negozio in cui è stato acquistato il prodotto.

Questa disposizione è valida solamente negli Stati membri dell'UE.

CONDIZIONI D'ACQUISTO

Le condizioni d'acquisto prevedono che l'acquirente si assume la responsabilità per il corretto utilizzato e per la manutenzione di questo prodotto KAZ secondo quando riportato nel presente manuale. L'acquirente e l'utente dovranno valutare personale in quali circostanze e per quale durata utilizzato quello prodotto KAZ.

ATTENZIONE: IN CASO DI PROBLEMI CON QUESTO PRODOTTO KAZ, ATTENERSI A QUANTO RIPORTATO NELLE CONDIZIONI DI GARANZIA. NON CERCARE DI APRIRE O RIPARARE QUESTO PRODOTTO KAZ DA SOLI PER EVITA-RE IL DECADIMENTO DELLA GARANZIA O L'INSORGERE DI DANNI A PERSONE E COSE.

Con riserva di modifiche tecniche.
