NAUDOJIMO INSTRUKCIJA HR40920TE HONEYWELL

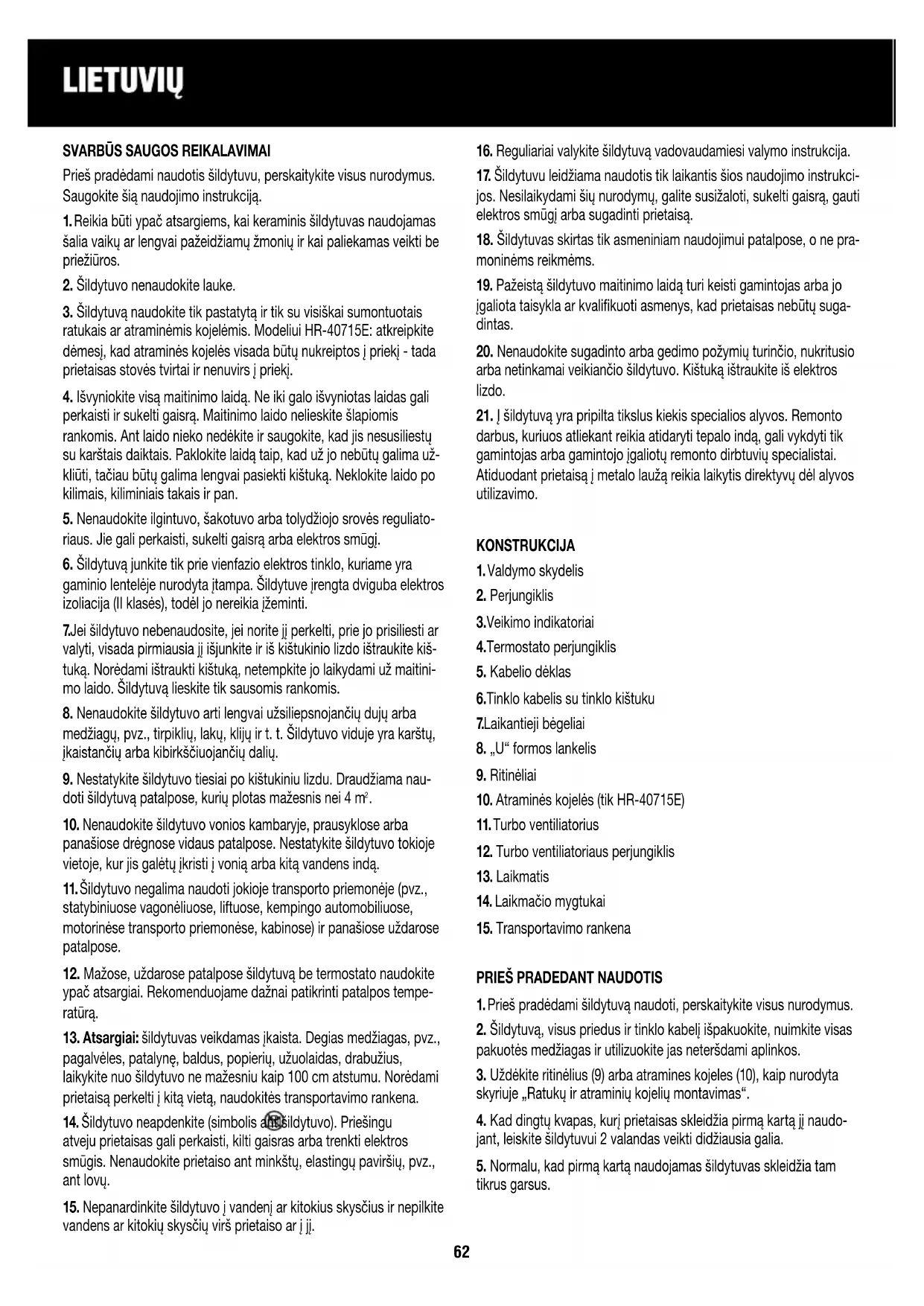

Prieš pradėdami naudotis šildytuvu, perskaitykite visus nurodymus. Saugokite šią naudojimo instrukciją.

1. Reikia būti ypač atsargiems, kai keraminis šildytuvas naudojamas

šalia vaikų ar lengvai pažeidžiamų žmonių ir kai paliekamas veikti be priežiūros.

2. Šildytuvo nenaudokite lauke.

3. Šildytuvą naudokite tik pastatytą ir tik su visiškai sumontuotais

ratukais ar atraminėmis kojelėmis. Modeliui HR-40715E: atkreipkite dėmesį, kad atraminės kojelės visada būtų nukreiptos į priekį - tada prietaisas stovės tvirtai ir nenuvirs į priekį.

4. Išvyniokite visą maitinimo laidą. Ne iki galo išvyniotas laidas gali

perkaisti ir sukelti gaisrą. Maitinimo laido nelieskite šlapiomis rankomis. Ant laido nieko nedėkite ir saugokite, kad jis nesusiliestų su karštais daiktais. Paklokite laidą taip, kad už jo nebūtų galima už- kliūti, tačiau būtų galima lengvai pasiekti kištuką. Neklokite laido po kilimais, kiliminiais takais ir pan.

5. Nenaudokite ilgintuvo, šakotuvo arba tolydžiojo srovės reguliato-

riaus. Jie gali perkaisti, sukelti gaisrą arba elektros smūgį.

6. Šildytuvą junkite tik prie vienfazio elektros tinklo, kuriame yra

gaminio lentelėje nurodyta įtampa. Šildytuve įrengta dviguba elektros izoliacija (II klasės), todėl jo nereikia įžeminti.

7. Jei šildytuvo nebenaudosite, jei norite jį perkelti, prie jo prisiliesti ar

valyti, visada pirmiausia jį išjunkite ir iš kištukinio lizdo ištraukite kiš- tuką. Norėdami ištraukti kištuką, netempkite jo laikydami už maitini- mo laido. Šildytuvą lieskite tik sausomis rankomis.

8. Nenaudokite šildytuvo arti lengvai užsiliepsnojančių dujų arba

medžiagų, pvz., tirpiklių, lakų, klijų ir t. t. Šildytuvo viduje yra karštų, įkaistančių arba kibirkščiuojančių dalių.

9. Nestatykite šildytuvo tiesiai po kištukiniu lizdu. Draudžiama nau-

doti šildytuvą patalpose, kurių plotas mažesnis nei 4 m

10. Nenaudokite šildytuvo vonios kambaryje, prausyklose arba

panašiose drėgnose vidaus patalpose. Nestatykite šildytuvo tokioje vietoje, kur jis galėtų įkristi į vonią arba kitą vandens indą.

11. Šildytuvo negalima naudoti jokioje transporto priemonėje (pvz.,

statybiniuose vagonėliuose, liftuose, kempingo automobiliuose, motorinėse transporto priemonėse, kabinose) ir panašiose uždarose patalpose.

12. Mažose, uždarose patalpose šildytuvą be termostato naudokite

ypač atsargiai. Rekomenduojame dažnai patikrinti patalpos tempe- ratūrą.

13. Atsargiai: šildytuvas veikdamas įkaista. Degias medžiagas, pvz.,

pagalvėles, patalynę, baldus, popierių, užuolaidas, drabužius, laikykite nuo šildytuvo ne mažesniu kaip 100 cm atstumu. Norėdami prietaisą perkelti į kitą vietą, naudokitės transportavimo rankena.

14. Šildytuvo neapdenkite (simbolis ant šildytuvo). Priešingu

atveju prietaisas gali perkaisti, kilti gaisras arba trenkti elektros smūgis. Nenaudokite prietaiso ant minkštų, elastingų paviršių, pvz., ant lovų.

15. Nepanardinkite šildytuvo į vandenį ar kitokius skysčius ir nepilkite

vandens ar kitokių skysčių virš prietaiso ar į jį.

16. Reguliariai valykite šildytuvą vadovaudamiesi valymo instrukcija.

17. Šildytuvu leidžiama naudotis tik laikantis šios naudojimo instrukci-

jos. Nesilaikydami šių nurodymų, galite susižaloti, sukelti gaisrą, gauti elektros smūgį arba sugadinti prietaisą.

18. Šildytuvas skirtas tik asmeniniam naudojimui patalpose, o ne pra-

19. Pažeistą šildytuvo maitinimo laidą turi keisti gamintojas arba jo

įgaliota taisykla ar kvalifikuoti asmenys, kad prietaisas nebūtų suga- dintas.

20. Nenaudokite sugadinto arba gedimo požymių turinčio, nukritusio

arba netinkamai veikiančio šildytuvo. Kištuką ištraukite iš elektros lizdo.

21. Į šildytuvą yra pripilta tikslus kiekis specialios alyvos. Remonto

darbus, kuriuos atliekant reikia atidaryti tepalo indą, gali vykdyti tik gamintojas arba gamintojo įgaliotų remonto dirbtuvių specialistai. Atiduodant prietaisą į metalo laužą reikia laikytis direktyvų dėl alyvos utilizavimo. KONSTRUKCIJA

7. Laikantieji bėgeliai

10. Atraminės kojelės (tik HR-40715E)

1. Prieš pradėdami šildytuvą naudoti, perskaitykite visus nurodymus.

2. Šildytuvą, visus priedus ir tinklo kabelį išpakuokite, nuimkite visas

pakuotės medžiagas ir utilizuokite jas neteršdami aplinkos.

3. Uždėkite ritinėlius (9) arba atramines kojeles (10), kaip nurodyta

skyriuje „Ratukų ir atraminių kojelių montavimas“.

4. Kad dingtų kvapas, kurį prietaisas skleidžia pirmą kartą jį naudo-

jant, leiskite šildytuvui 2 valandas veikti didžiausia galia.

5. Normalu, kad pirmą kartą naudojamas šildytuvas skleidžia tam

tikrus garsus.63 RATUKŲ IR ATRAMINIŲ KOJELIŲ MONTAVIMAS (1 pav.)

1. Pastatykite šildytuvą ant galvos. Prietaisas stovi ant galvos tada,

kai valdymo skydelis (1) yra apačioje. 2.Tvirtai įstumkite ritinėlius (9) ant laikančiųjų bėgelių (7) kaiščių. Turi pasigirsti trakštelėjimas.

3. Uždėkite laikančiuosius bėgelius su įstatytais ratukais ant abiejų

išorinių sekcijų. Nuo „U“ formos lankelio (8) nusukite sparnuotąjį varžtą. „U“ formos lankelio pakabinamąją dalį pakabinkite ant laikančiojo bėgelio, lankelio dalį su sriegiu perveskite tarp sekcijų ir stumkite per antrąją angą į laikantįjį bėgelį. Abu laikančiuosius bėgelius pritvirtinkite prie šildytuvo sparnuotuoju varžtu.

4. Patikrinkite, ar laikantieji bėgeliai gerai pritvirtinti prie šildytuvo ir ar

5. Pastatykite šildytuvą vertikaliai ant ratukų.

Tik HR-40715E (2 pav.)

6. Šis šildytuvas turi du ritinėlius (9) ir dvi atramines kojeles (10). Tvir-

tai įstumkite abu ritinėlius (9) ant vieno laikančiojo bėgelio (7) kaiščių, o abi atramines kojeles – ant kito.

7. Laikantįjį bėgelį su atraminėmis kojelėmis (10) uždėkite ant abiejų

priekinių išorinių sekcijų, o laikantįjį bėgelį su ritinėliais (9) – ant abiejų užpakalinių sekcijų. Atkreipkite dėmesį, kad atraminės kojelės visada būtų nukreiptos į priekį - tada prietaisas stovės tvirtai ir nenuvirs į priekį. Pritvirtinkite laikančiuosius bėgelius, kaip aprašyta skyriuje „Ratukų ir atraminių kojelių montavimas“, Nr. 3 – 5. NAUDOJIMAS

1. Prietaisą visada statykite tik ant tvirto, lygaus pagrindo, ant kurio

prietaisas nebus partrenkiamas, numetamas ar apverčiamas. Naudo- dami modelį HZ-40715E atkreipkite dėmesį, kad atraminės kojelės (10) būtų nukreiptos į priekį.

2. Patikrinkite, ar prietaisas išjungtas, t.y. ar perjungiklis (2) nustatytas

į padėtį 0. Įstatykite tinklo kištuką į kištukinį lizdą. Nelieskite tinklo kabelio šlapiomis rankomis.

3. Patikrinkite, ar šildytuvas neapdengtas.

4. Perjungikliu (2) nustatykite vieną iš trijų šildytuvo veikimo padėčių:

Galingumo padėtis vatais:

5. Pasukite termostato perjungiklį (4) pagal laikrodžio rodyklę į aukš-

čiausią padėtį. Užsidega įjungto perjungiklio veikimo indikatoriai (3).

6. Kai pasiekiama norima patalpos temperatūra, sukite termostato

perjungiklį (4) prieš laikrodžio rodyklę, kol išgirsite trakštelėjimą. Dabar šildytuvas išsijungia ir veikimo indikatoriai užgęsta.

7. Vėl truputį pasukite termostato perjungiklį (4) pagal laikrodžio

rodyklę. Dabar šildytuvas automatiškai įjungs ir išjungs kaitinimo režimą bei palaikys norimą patalpos temperatūrą.

8. Kuo daugiau suksite termostato perjungiklį pagal laikrodžio rodyk-

lę, tuo aukštesnė bus patalpos temperatūra.

9. Jei norite prie šildytuvo prisiliesti, jį perkelti ar valyti, perjungikliu (2)

jį išjunkite ir pasukite termostato perjungiklį (4) į žemiausią padėtį. Ištraukite tinklo kištuką iš kištukinio lizdo ir palaukite ne mažiau kaip 20 minučių, kol šildytuvas atvės. Šildytuvą transportuokite tik laikyda- mi už transportavimo rankenos (15). Laikmatis (tik modeliui HR-40920TE)

1. Laiko indikatoriaus trikampyje nustatykite esamąjį laiką.

2. Užprogramuokite norimą radiatoriaus kaitinimo laiką, t.y. pas-

pauskite į vidų norimą kiekį aplink diskelį sugrupuotų pilkų mygtukų (14). Kiekvienas mygtukas atitinka 15 minučių veikimo laiką. Pastaba: esant gamykliniams nustatymams visi mygtukai yra nuspausti į vidų.

3. Šildytuvas automatiškai įsijungia ir išsijungia tuo laiku, kuris buvo

nustatytas įspaudus į vidų pilkus mygtukus. Pasirinktą įjungimo ir išjungimo laiką galima pakeisti: pilkus mygtukus reikia grąžinti į pra- dinę padėtį ir įvesti naują veikimo laiką.

4. Jei šildytuvą norite valdyti rankiniu būdu be laikmačio, visus pilkus

mygtukus paspauskite į vidų. Turbo ventiliatorius (tik modeliui HR-40920FE) Turbo ventiliatorių (11) galite naudoti vieną arba kartu su šildytuvu. Tubo ventiliatorius veikia 500 vatų galia. Naudodami turbo ventilia- torių greičiau pasieksite norimą patalpos temperatūrą. Tik turbo ventiliatorius

1. Paspauskite turbo ventiliatoriaus (12) perjungiklį į padėtį I, o radia-

toriaus (2) perjungiklį nustatykite į padėtį 0. 2.Turbo ventiliatorius priekyje įtraukia vėsų orą, o šone į atiduoda į patalpą karštą orą. 3.Termostato perjungikliu (4) nustatykite norimą patalpos tempera- tūrą, kaip aprašyta skyriuje "Naudojimas". Dabar šiluma eis tik iš turbo ventiliatoriaus. Modelis I padėtis II padėtis I + II padėtis HR-40715E 600 900 1500 HR-40920E 800 1200 2000 HR-40920TE 800 1200 2000 HR-40920FE 800 1200 2000 + 500 W turbo HR-41120E 800 1200 2000 HR-41125E 1000 1500 250064 Šildytuvas ir turbo ventiliatorius

1. Įjunkite šildytuvą, kaip aprašyta skyriuje „Naudojimas“.

2. Paspauskite turbo ventiliatoriaus (11) perjungiklį į padėtį I.

3. Dabar šilumą atiduos ne tik šildytuvas, bet ir turbo ventiliatorius.

4. Kai pasiekiama norima patalpos temperatūra, turbo ventiliatorių

rekomenduojame išjungti. Pastaba: stebėkite, kad turbo ventiliatoriaus oro įtraukimo ir išpūtimo angos nebūtų užblokuotos. Priešingu atveju prietaisas gali perkaisti, kilti gaisras arba trenkti elektros smūgis. Šildytuvo apsauga nuo perkaitimo

1. Šildytuvas yra su apsauga nuo perkaitimo, kuri šildytuvą

automatiškai išjungia, kai temperatūra prietaise viršija normalią darbinę temperatūrą. Šis apsauginis įtaisas skirtas tik prietaisui ir nedaro jokios įtakos patalpos temperatūros reguliavimui.

2. Kai apsauga nuo perkaitimo įjungiama, prietaisas neveikia.

3.Visus perjungiklius paspauskite į padėtį 0, termostato perjungiklį (4) pasukite į žemiausią padėtį ir ištraukite tinklo kištuką iš kištukinio lizdo.

4. Ne mažiau kaip 20 palaukite, kol šildytuvas atvės.

5. Dulkių siurbliu išvalykite angas arba pašalinkite daiktus, dėl kurių

prietaisas netinkamai veikė arba perkaito.

6. Įjunkite šildytuvą, kaip aprašyta skyriuje „Naudojimas“.

VALYMAS, TECHNINĖ PRIEŽIŪRA, ŠALINIMAS

Šildytuvą rekomenduojame reguliariai valyti. Kad šildytuvas gerai veiktų, laikykitės valymo ir techninio aptarnavimo nurodymų. Valymas

1. Prieš pradėdami šildytuvą valyti, visais perjungikliais jį išjunkite ir iš

kištukinio lizdo ištraukite tinklo kištuką. Ne mažiau kaip 20 minučių palaukite, kol šildytuvas atvės.

2. Kad iš variklio ir kaitinimo elemento pašalintumėte dulkes, dulkių

siurbliu valykite turbo ventiliatoriaus oro įtraukimo ir išpūtimo angas.

3. Nuvalykite šildytuvo išorę minkštu, sausu skudurėliu. Nenaudokite

vandens, vaško, politūros arba kitokių cheminių priemonių.

4. Įjunkite šildytuvą, kaip aprašyta skyriuje „Naudojimas“.

Utilizavimas Šis simbolis ant gaminio ar jo pakuotės reiškia, kad šio gaminio negalima išmesti kartu su buitinėmis atliekomis, o jį reikia atiduoti perdirbimui į elektrinių ir elektroninių prietaisų surinkimo punktą. Tinkamai utilizuodami produktą tausosite aplinką ir žmonių sveikatą. Netinkamai utilizuojant, bus padaryta žala aplinkai ir žmonių sveikatai. Daugiau apie šio gaminio perdirbimą sužinosite savo savivaldybėje, komunalinėje įmonėje arba parduotuvėje, kurioje įsigijote prietaisą. Šis reikalavimas galioja tik ES šalyse.

Pirkėjas pirkimo sąlygose prisiima atsakomybę už tinkamą šio „KAZ“ gaminio naudojimą ir priežiūrą pagal šią naudojimo instrukciją. Pirkėjas ir naudotojas turi patys nuspręsti, kada ir kiek laiko naudosis šiuo „KAZ“ gaminiu. DĖMESIO! JEI SU ŠIUO „KAZ“ GAMINIU KILTŲ PROBLEMŲ, LAIKYKITĖS GARANTINĖSE SĄLYGOSE PATEIKTŲ NURODYMŲ. PATYS NEBANDYKITE ATIDARYTI ARBA TAISYTI ŠIO „KAZ“ GAMINIO, NES NEBEBUS TAIKOMA GARANTIJA, O ASMENIMS IR TURTUI GALI BŪTI PADARYTA ŽALA. Galimi techniniai pakeitimai.65 LATVIEŠU
