MANUAL DE UTILIZADOR MADCENTER100 MADISON

Por favor, leia atentamente o manual e mantenha-o para referência futura.

CAUTION - VORSICHT - ATTENTION - OPGELET Shock hazard - Do not open the housing Stromschlaggefahr - Nicht das Gehäuse öffnen Risque de choc électrique - Ne pas ouvrir le boîtier Risico voor elektrische schok - Niet de behuizing openen

Explicação dos sinais

O triângulo que contém um símbolo de relâmpago é usado para indicar quando a sua saúde em risco (devido a choque eléctrico, por exemplo).

Um ponto de exclamação em um triângulo indica riscos específicos de entregar ou operar o aparelho.

Instruções de segurança e avisos de perigo

• Todas as instruções e advertências de segurança devem ser seguidas. Eles fazem parte do manual e deve ser mantido com o manual.
• Quaisquer reclamações de garantia são invalidada em caso de danos devido à não-observância das instruções de operação. Não assumimos nenhuma responsabilidade por qualquer dano consequente.
• Não assumimos nenhuma responsabilidade por danos pessoais ou danos materiais causados pelo manuseio incorreto ou desrespeito das instruções de segurança. Quaisquer reclamações de garantia expira em tais casos.
• Conversões e / ou modificações do aparelho não autorizadas não são permitidos por razões de segurança e de licenciamento (CE).
• O aparelho foi aprovado para operação em seco, apenas quartos fechados. Não utilize o dispositivo perto de água, como em banheiros ou piscinas nas proximidades.
• O aparelho e as pilhas não pode ser exposto a temperaturas extremas (<+5 °C /> +35 °C) Em operação.

• O aparelho não pode estar sujeito a fortes vibrações ou tensão mecânica pesada.

• O aparelho não pode ser exposto à umidade excessiva (devido a goteiras ou água pulverizada, por exemplo).

• Não coloque recipientes cheios de líquidos, tais como copos ou vasos, em cima ou ao lado da máquina. Eles poderiam cair, fazendo com que a água entre no aparelho. Nunca derramar líquidos acima do aparelho. Não coloque quaisquer objetos pequenos, como moedas ou clipes de papel, no aparelho, uma vez que poderia cair no interior do aparelho. Você corre um alto risco de causar um incêndio ou electrocussão risco de vida! Se algum líquido ou objetos entra no aparelho, retire a ficha da tomada imediatamente e entre em contato com um especialista.
• As peças sob tensão podem ser expostos por abrir as tampas ou remoção de componentes (a não ser que isso pode ser feito sem ferramentas). Os pontos de contacto também pode ser ao vivo. Se o aparelho tem que ser aberta, a fim de calibrar, serviço, reparação ou substituição de componentes ou conjuntos, todos os seus pólos deve ser separado de todas as fontes de tensão primeiros. Se o aparelho tem que ser mantida em aberto e sob tensão durante a manutenção ou reparos, este trabalho só pode ser realizado por um especialista que esteja familiarizado com os riscos envolvidos e os regulamentos pertinentes.
• Não coloque chamas desprotegidas, como as de velas acesas sobre ou ao lado do aparelho.
• Só utilize o aparelho em um clima moderado e não em ambientes tropicais.
• Todas as pessoas envolvidas na operação, a instalação e manutenção do aparelho e colocar em serviço devem ser treinados e qualificados de acordo e observância destas instruções de operação.
• Se você não tem certeza sobre a conexão correta ou se surgirem questões que não são respondidas pelas instruções de funcionamento, por favor, não hesite em entrar em contato com o suporte ou um especialista de sua escolha. nsulte um especialista, se você estiver em dúvida o princípio de funcionamento ou a segurança do produto.
• DISPOSITIVO PARA DESLIGAR: Onde a ficha de alimentação ou um acoplador de aparelhos é usado como o dispositivo de desconexão, o dispositivo de desconexão deve estar sempre acessível.

MODE STOP MUTE VOL+ CH- CH+ VOL- REPE E2 1 2 3 4 5 6 7 8 9 0 madison®

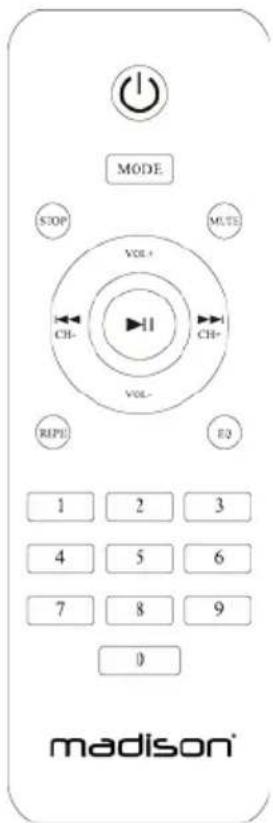

CONTROLE REMOTO

Mode: Botão de seleção de entrada, selecione USB / SD, FM, Bluetooth, entradas LINE IN.

Stop: Pressione este botão para parar a música reproduzir a partir de USB / SD / BLUETOOTH.

Mute: Silenciar o áudio no amplificador. O modo mute é indicado pela VOL 00. Pressione novamente para cancelar a função mudo.

Repeat: Primeiro pressione repita música atual em USB / SD, segundo imprensa repetir todas as músicas de USB / SD.

Seleccionar faixa numérica: Pressione o número da faixa desejada. A faixa será reproduzida automaticamente.

VOL +: Pressione este botão para aumentar o volume VOL-: Prima este botão para diminuir o volume

◀: Pressione este botão para selecionar a música anterior Em modo FM, pressione para voltar à estação anterior
▶: Pressione este botão para selecionar a próxima música

Em modo FM, pressione para a estação seguinte

▶II Play / pause música de USB / SD / BLUETOOTH. Em modo FM: busca automatic de estações.

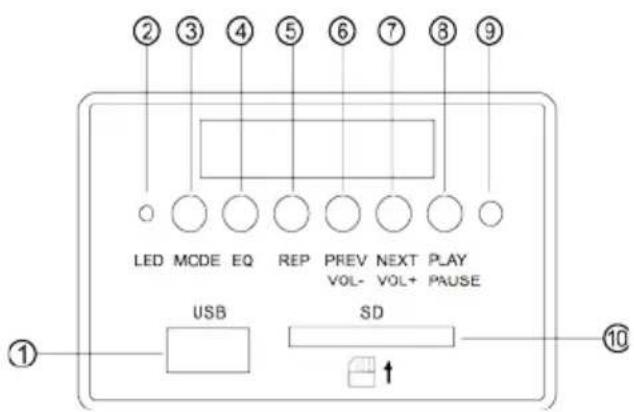

Instruções no topo do painel

1. USB
2. LED de Alimentação
3. Selecção de entrada
4. Pressione para seleccionar 7 predefinido de EQ.

② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ LED MCDE EQ REP PREV NEXT PLAY VOL- VOL+ PAUSE USB SD ① ↑ ⑩

1. Pressione para repetir músicas todas as músicas USB / memória SD
2. Pressione para selecionar música anterior. Em modo FM mode: Selecciona a estação anterior. Pressione e segure para diminuir o volume
3. Pressione para selecionar a próxima música. Em modo FM: seleciona a estação seguinte. Pressione e segure para aumentar o volume
4. Play / pause música de USB / SD / BLUETOOTH. Em modo FM: inicia a busca automatic de estações
5. Janela do controle remoto
6. Entrada de SD Card / MMC Card

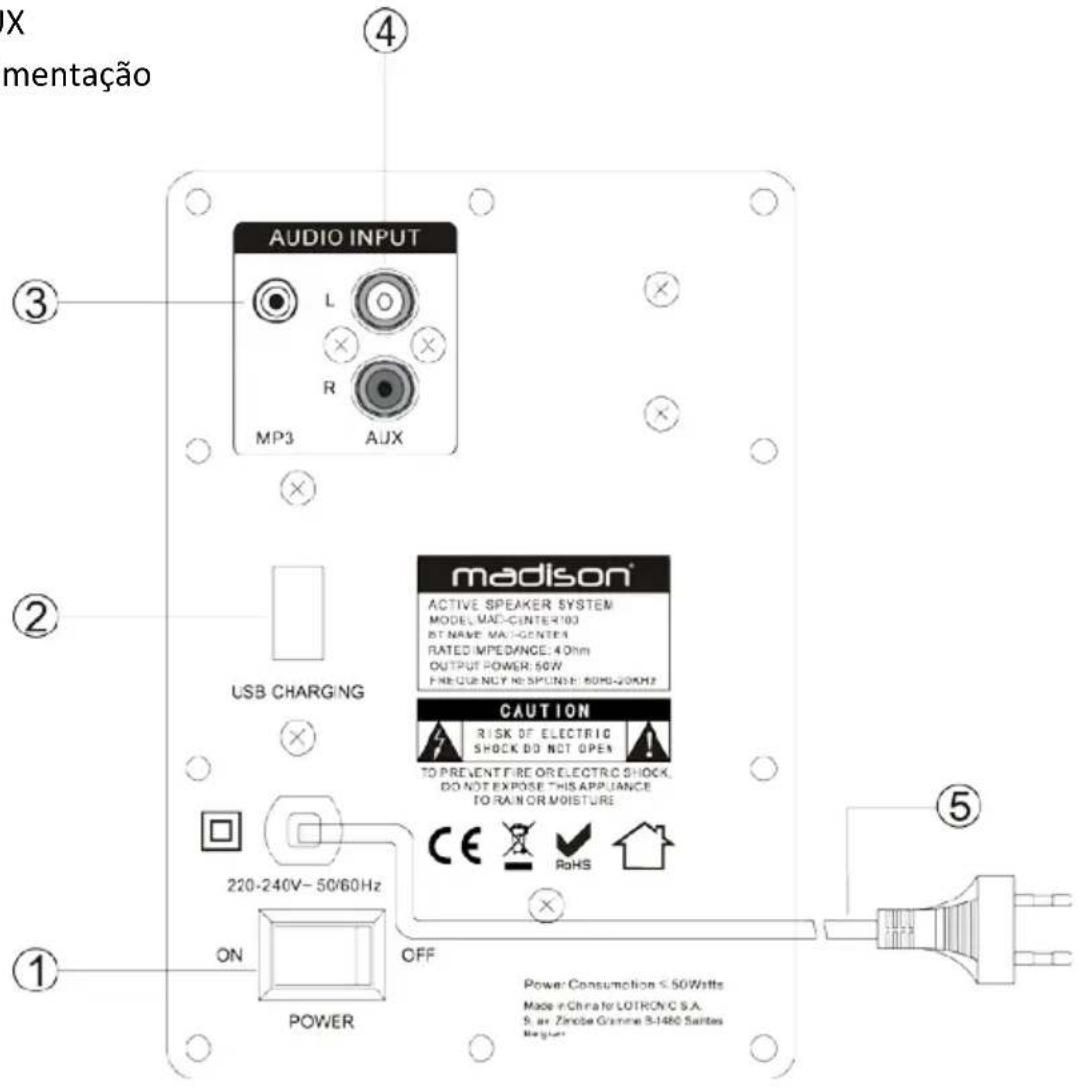

Painel traseiro do MAD-CENTER100

1. ON / OFF
2. Carregador USB
3. Entrada MP3
4. Entrada AUX
5. Cabo de alimentação

IX mentação AUDIO INPUT L R MP3 AJX ③ ④ ② USB CHARGING madison® ACTIVE SPEAKER SYSTEM MODEL MAD-CENTER 100 ST NAME MAD-CENTER RATED IMPEDANCE: 4 Ohm OUTPUT POWER: 50W FREQUENCY RESPONSE: 50Hz-20kHz CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN TO PREVENT FIRE OR ELECTRIC SHOCK, DO NOT EXPOSE THIS APPLIANCE TO RAIN OR MOISTURE 220-240V~ 50/60Hz ON OFF POWER Power Consumption ≤ 50Watts Made in China for LOTRON C S.A. S. ar Zinobe Granme B-1480 Saintes Magus

(AUX/DVD/CD) AUDIO OUTPUT (MP3/PC) AUDIO OUTPUT

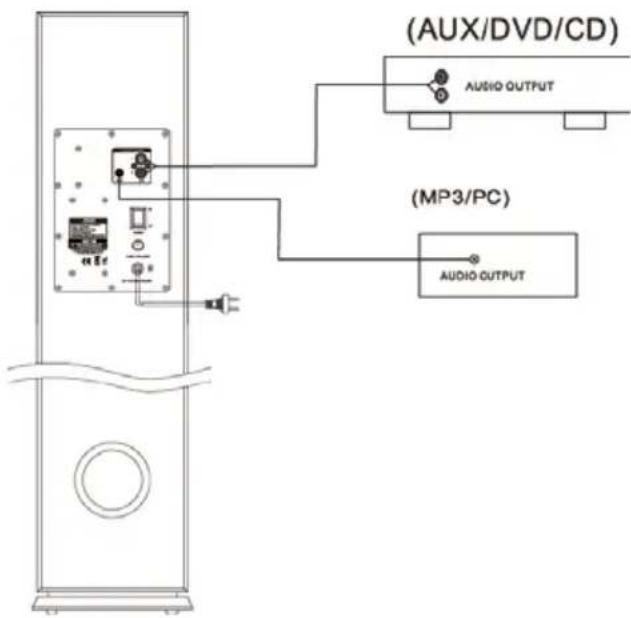

1. Antes de iniciar, por favor, ligue o sistema corretamente de acordo com o gráfico acima. Certifique-se de conectar a polaridade corretamente, e pressione o botão de volume para a posição mínima.

2. Por favor, pressione o botão seletor de entrada para a posição correta e ligar o aparelho. Depois de alguns segundos, o amplificador está em condições normais de trabalho. Ajuste o volume para um nível adequado e desfrutar da sua música.

3. O fusível está dentro do compartimento. Se ele rebentar, ele deve ser substituído por um técnico especializado. O novo fusível deve ter as mesmas especificações que o original.

4. Se o LED não piscar, uma vez o sistema ligado, o conjunto está sob condição anormal. Desligue o aparelho e resolver o problema. Ligue o sistema novamente.

5. Conexão de Bluetooth: Pressione o botão de modo no painel superior ou no controle remoto e selecione a entrada Bluetooth. Ative a função Bluetooth em seu equipamento em (como telefone celular) e procurar um dispositivo Bluetooth. O nome Bluetooth é "MAD-CENTER", emparelhar o seu celular para "MAD-CENTER", e conectá-lo. Agora você pode tocar sua música.

Resolução de Problemas

Se o produto não estiver funcionando correctamente, faça uma verificação dos itens indicados na tabela abaixo. Se o problema persistir, um mau funcionamento pode ser assumido. Desligue a energia imediatamente e entre em contato com a loja onde o amplificador foi comprado.

Problema	Causas	Correcções
Não há som	Ligação das colunas guia solta.Terminal de entrada de frequência de áudio conectado imprópria.Má ligação da tomada e conexão jack ACConjuntos de controle de volume para mínimo.Não saída Speaker na posição certa	Conectar-se com segurança.Verifique o terminal de frequência de áudio.Ligue a fonte corretamente.Regule o volume para cima para um nível adequado.Selecione a saída do alto-falante na posição certa
Distorção	O volume está muito alto.	Reduza o volume.

Especificações

Potência de saída	50/100W @ 4 ohm
THD (sob condições nominais)	≤2% (40-20kHz)
S/N ratio (line in)	≥75dB (A-weighted)
Sintonizador FM	87.5-180MHz
Escala de frequência FM	0.1MHz
Impedância	4 Ohm
Frequência de resposta	50Hz – 20kHz
Nível nominal de entrada / impedância	Line in: 500mV
Tensão de entrada	220 – 240Vac 50/60Hz
Consumo	50W
Dimensões	200 x 120 x 918mm
Peso líquido / bruto	6.7kg / 7.4kg

As especificações acima são apenas para referência.

Design e especificações estão sujeitas a alterações para melhoria sem aviso prévio.

NOTA IMPORTANTE: Elétrico produtos não devem ser colocados no lixo doméstico. Por favor, traga-os para um centro de reciclagem. Peça as autoridades locais ou o seu revendedor sobre a maneira de proceder.

LOTRONIC

CE
