MADCENTER120 - Alto-falante MADISON - Manual de utilização gratuito

Tipo de produto	Caixa coluna multimédia ativa
Marca	MADISON
Modelo	MAD-CENTER120
Potência RMS	60 W em 4 ohms
Impedância	4 ohms
Banda passante	50 Hz – 20 kHz
Alimentação	220-240 V~, 50/60 Hz
Consumo elétrico	≤ 35 W
Dimensões (C x P x A)	220 x 180 x 935 mm
Peso líquido	10,1 kg
Peso bruto	11,4 kg
Funções principais	Bluetooth, USB, SD/MMC, entrada AUX, entrada MP3, controle remoto, equalizador de 7 modos, repetição, mudo, carregador USB
Manutenção e limpeza	Limpar com um pano seco e macio. Não usar produtos líquidos ou abrasivos.
Instruções de segurança	Utilizar apenas em ambientes internos e secos. Não abrir o gabinete. Desligar em caso de problema. Manter afastado de líquidos e objetos pequenos.
Peças sobressalentes e reparabilidade	Fusível interno: substituição apenas por técnico qualificado.

Perguntas frequentes - MADCENTER120 MADISON

Como conectar meu telefone via Bluetooth?

Pressione o botão MODE na parte superior ou no controle remoto para selecionar a entrada Bluetooth. Ative o Bluetooth no seu smartphone e procure por dispositivos. O nome do sistema é "MAD-CENTER". Selecione-o para emparelhar. Você pode então ouvir sua música.

O que fazer se a caixa de som não emitir som?

Verifique as conexões dos cabos, a fonte de áudio, o plugue de alimentação. Certifique-se de que o volume não está no mínimo. Selecione a fonte de entrada correta com o botão MODE.

Como usar a função de repetição?

No controle remoto ou no painel, pressione uma vez REPEAT para repetir a faixa atual, duas vezes para repetir todas as faixas do suporte USB/SD.

Como selecionar uma fonte de entrada?

Use o botão MODE na parte superior ou no controle remoto para alternar entre USB/SD, Bluetooth e entrada de linha (AUX/MP3). O indicador correspondente acende.

O que fazer em caso de distorção do som?

O volume provavelmente está muito alto. Abaixe o volume até que o som fique claro novamente.

Posso usar a caixa de som ao ar livre?

Não, a caixa de som é projetada para uso em ambientes internos e secos. Não a exponha à água, umidade ou temperaturas extremas.

Como limpar a caixa de som?

Use um pano seco e macio para tirar o pó. Nunca use líquidos, solventes ou produtos abrasivos.

O controle remoto não funciona, o que fazer?

Verifique se as pilhas estão instaladas corretamente e não estão gastas. Aponte o controle remoto para o sensor no painel frontal. Se o problema persistir, entre em contato com um técnico.

Como ler arquivos de um pendrive?

Insira o pendrive na porta USB na parte traseira. Pressione MODE para selecionar a fonte USB. A reprodução inicia automaticamente. Use os botões de navegação para escolher as faixas.

O que fazer se o fusível queimar?

O fusível está localizado no interior do sistema. Desligue o aparelho e confie a substituição a um técnico experiente. Use apenas fusíveis com as mesmas características do original.

MANUAL DE UTILIZADOR MADCENTER120 MADISON

Por favor, leia atentamente o manual e mantenha-o para referência futura.

CAUTION - VORSICHT - ATTENTION - OPGELET Shock hazard - Do not open the housing Stromschlaggefahr - Nicht das Gehäuse öffnen Risque de choc électrique - Ne pas ouvrir le boîtier Risico voor elektrische schok - Niet de behuizing openen

Explicação dos sinais

O triângulo que contém um símbolo de relâmpago é usado para indicar quando a sua saúde em risco (devido a choque eléctrico, por exemplo).

Um ponto de exclamação em um triângulo indica riscos específicos de entregar ou operar o aparelho.

Instruções de segurança e avisos de perigo

- Todas as instruções e advertências de segurança devem ser seguidas. Eles fazem parte do manual e deve ser mantido com o manual.

- Quaisquer reclamações de garantia são invalidada em caso de danos devido à não-observância das instruções de operação. Não assumimos nenhuma responsabilidade por qualquer dano consegüente.

- Não assumimos nenhuma responsabilidade por danos pessoais ou danos materiais causados pelo manuseio incorreto ou desrespeito das instruções de segurança. Quaisquer reclamações de garantia expira em tais casos.

- Conversões e / ou modificações do aparelho não autorizadas não são permitidos por razões de segurança e de licenciamento (CE).

- O aparelho foi aprovado para operação em seco, apenas quartos fechados. Não utilize o dispositivo perto de água, como em banheiros ou piscinas nas proximidades.

- O aparelho e as pilhas não pode ser exposto a temperaturas extremas (<+5 °C /> +35 °C) Em operação.

- O aparelho não pode estar sujeito a fortes vibrações ou tensão mecânica pesada.

- O aparelho não pode ser exposto à umidade excessiva (devido a goteiras ou água pulverizada, por exemplo).

• Não coloque recipientes cheios de líquidos, tais como copos ou vasos, em cima ou ao lado da máquina. Eles poderiam cair, fazendo com que a água entre no aparelho. Nunca derramar líquidos acima do aparelho. Não coloque quaisquer objetos pequenos, como moedas ou clipes de papel, no aparelho, uma vez que poderia cair no interior do aparelho. Você corre um alto risco de causar um incêndio ou electrocussão risco de vida! Se algum líquido ou objetos entra no aparelho, retire a ficha da tomada imediatamente e entre em contato com um especialista.
• As peças sob tensão podem ser expostos por abrir as tampas ou remoção de componentes (a não ser que isso pode ser feito sem ferramentas). Os pontos de contacto também pode ser ao vivo. Se o aparelho tem que ser aberta, a fim de calibrar, serviço, reparação ou substituição de componentes ou conjuntos, todos os seus pólos deve ser separado de todas as fontes de tensão primeiros. Se o aparelho tem que ser mantida em aberto e sob tensão durante a manutenção ou reparos, este trabalho só pode ser realizado por um especialista que esteja familiarizado com os riscos envolvidos e os regulamentos pertinentes.
• Não coloque chamas desprotegidas, como as de velas acesas sobre ou ao lado do aparelho.
• Só utilize o aparelho em um clima moderado e não em ambientes tropicais.
• Todas as pessoas envolvidas na operação, a instalação e manutenção do aparelho e colocar em serviço devem ser treinados e qualificados de acordo e observância destas instruções de operação.
• Se você não tem certeza sobre a conexão correta ou se surgirem questões que não são respondidas pelas instruções de funcionamento, por favor, não hesite em entrar em contato com o suporte ou um especialista de sua escolha. nsulte um especialista, se você estiver em dúvida o princípio de funcionamento ou a segurança do produto.
• DISPOSITIVO PARA DESLIGAR: Onde a ficha de alimentação ou um acoplador de aparelhos é usado como o dispositivo de desconexão, o dispositivo de desconexão deve estar sempre acessível.

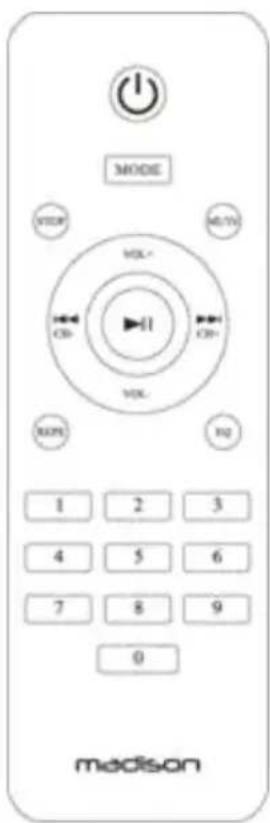

CONTROLE REMOTO

MODE STOP MUTR VIXL- CH+ CH+ VIXL- MUTR 1 2 3 4 5 6 7 8 9 0 medison

◀: Pressione este

▶▶: Pressione este

Mode: Botão de seleção de entrada, selecione USB / SD, Bluetooth, entradas LINE IN.

Stop: Pressione este botão para parar a música reproduzir a partir de USB / SD / BLUETOOTH.

Mute: Silenciar o áudio no amplificador. O modo mute é indicado pela fonte e alto-falante LEDs piscantes. Pressione novamente para cancelar a função mudo.

Repeat: Primeiro pressione repita música atual em USB / SD, segundo imprensa repetir todas as músicas de USB / SD.

Seleccionar faixa numérica: Pressione o número da faixa desejada. A faixa será reproduzida automaticamente.

VOL +: Pressione este botão para aumentar o volume

VOL-: Prima este botão para diminuir o volume botão para selecionar a música anterior botão para selecionar a próxima música

▶II Play / pause música de USB / SD / BLUETOOTH

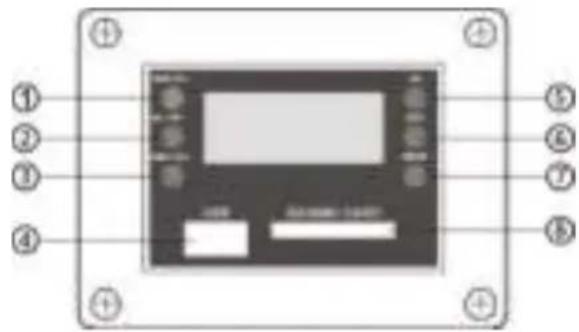

Instruções no topo do painel

1. Pressione para selecionar música anterior, pressione e segure para diminuir o volume

2. Play / pause música de USB / SD / BLUETOOTH

3. Pressione para selecionar a próxima música, pressione e segure para aumentar o volume

4. USB

5. Pressione para seleccionar 7 predefinido de EQ.

6. Pressione para repetir músicas todas as músicas USB / memória SD Seleção

7. Input Input / MMC card

8. SD Card

1. LED de Alimentação
2. LED do controle remoto

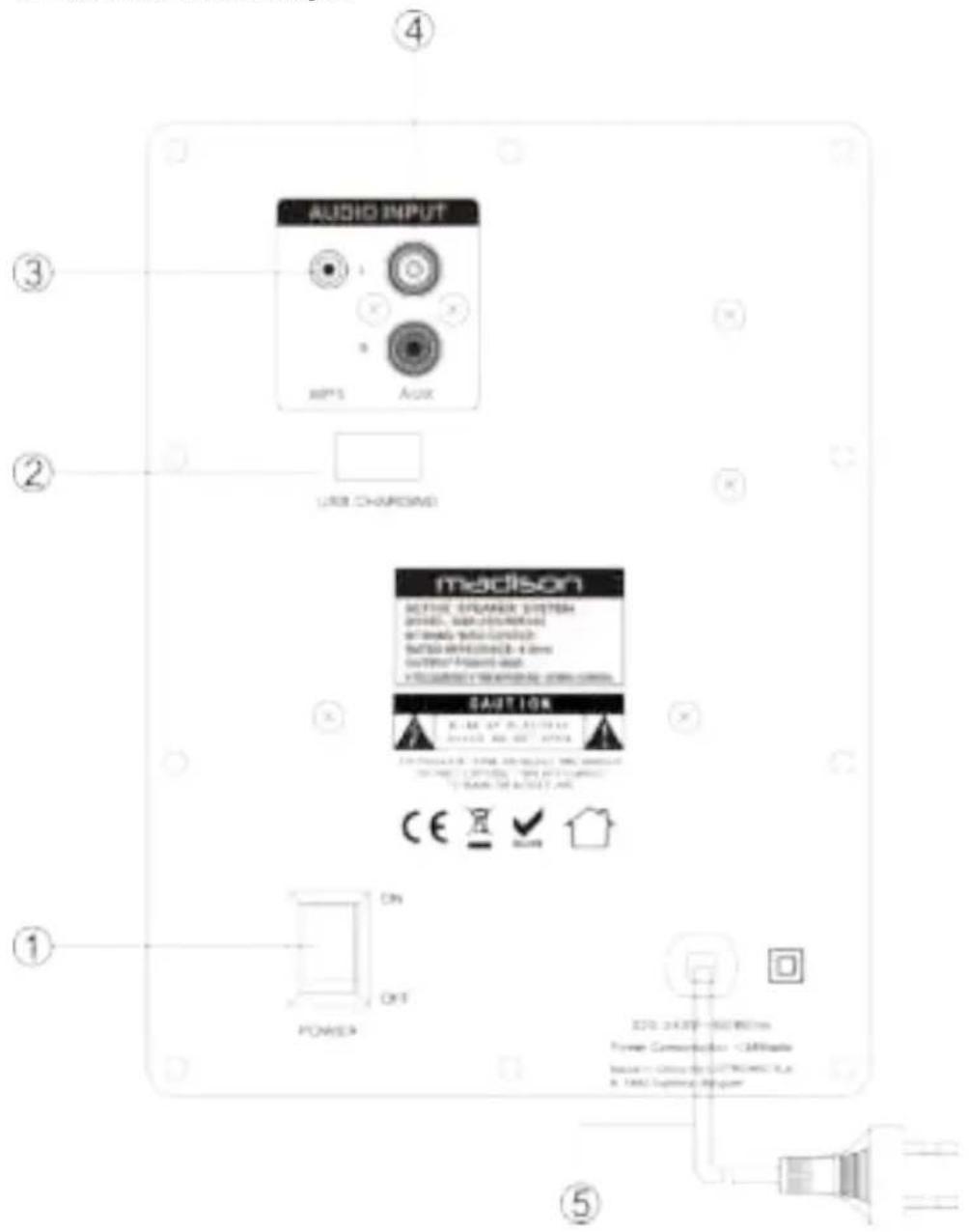

Painel traseiro do MAD-CENTER120

1. ON / OFF
2. Carregador USB
3. Entrada MP3
4. Entrada AUX
5. Cabo de alimentação

AUDIO INPUT MIPS Aux LED CHARGING madison SELECT STRAWER SYSTEM (ORDER, SUB-CONTINUING) OF NAME-SUB-CONTINUM SUSID-WHITCHEN: 4.0mm OUTDOY-Peasant-dash +COOLATION + WASHION: 200mm COOL SAUTION R = R' OF IN-CONTINUM POTATO AND OUTDOY CONTINUING: 100% CONTINUING WITH ANNUAL OUTDOY (OPTION): 100% CONTINUING + SABB OF AUTO DUCT CE ✓ ✓ POWER ISO: 24309-150 MIN Power Communication < CMMWatts Level 1: Group 6: GUT/PROACH PL: A UAC Optimal 800 MPa

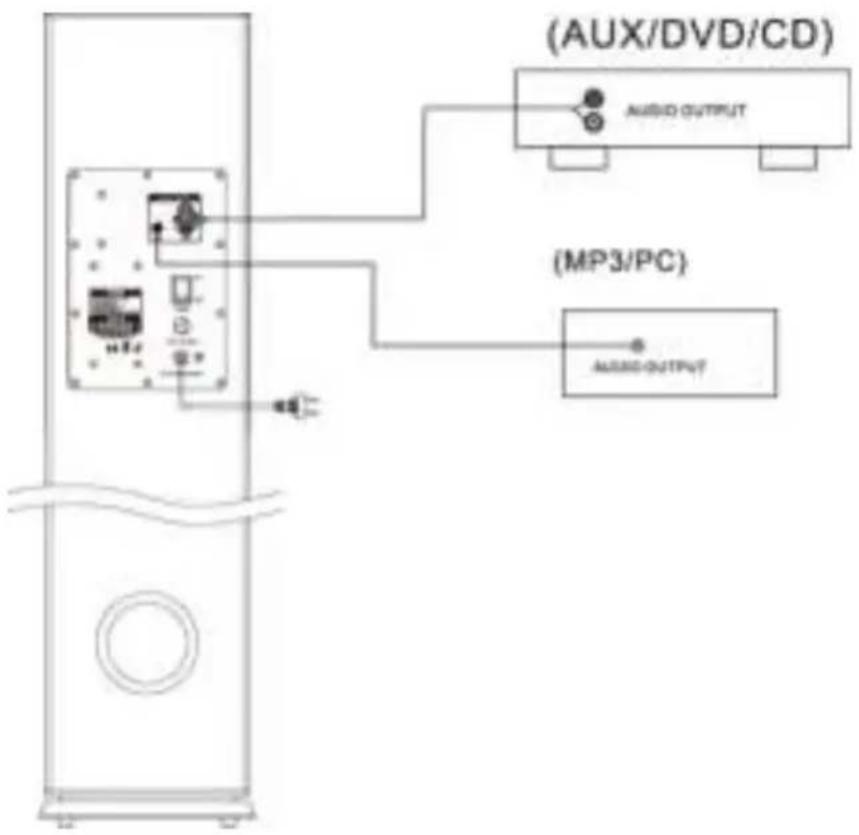

(AUX/DVD/CD) AUDIO OUTPUT (MP3/PC) AUDIO OUTPUT

1. Antes de iniciar, por favor, ligue o sistema corretamente de acordo com o gráfico acima. Certifique-se de conectar a polaridade corretamente, e pressione o botão de volume para a posição mínima.

2. Por favor, pressione o botão seletor de entrada para a posição correta e ligar o aparelho. Depois de alguns segundos, o amplificador está em condições normais de trabalho. Ajuste o volume para um nível adequado e desfrutar da sua música.

3. O fusível está dentro do compartimento. Se ele rebentar, ele deve ser substituído por um técnico especializado. O novo fusível deve ter as mesmas especificações que o original.

4. Se o LED não piscar, uma vez o sistema ligado, o conjunto está sob condição anormal. Desligue o aparelho e resolver o problema. Ligue o sistema novamente.

5. Conexão de Bluetooth: Pressione o botão de modo no painel superior ou no controle remoto e selecione a entrada Bluetooth. Ative a função Bluetooth em seu equipamento em (como telefone celular) e procurar um dispositivo Bluetooth. O nome Bluetooth é "MAD-CENTER", emparelhar o seu celular para "MAD-CENTER", e conectá-lo. Agora você pode tocar sua música.

Resolução de Problemas

Se o produto não estiver funcionando correctamente, faça uma verificação dos itens indicados na tabela abaixo. Se o problema persistir, um mau funcionamento pode ser assumido. Desligue a energia imediatamente e entre em contato com a loja onde o amplificador foi comprado.

Problema	Causas	Correcções
Não há som	Ligação das colunas guia solta.Terminal de entrada de frequência de áudio conectado imprópria.Má ligação da tomada e conexão jack ACConjuntos de controle de volume para mínimo.Não saída Speaker na posição	Conectar-se com segurança.Verifique o terminal de frequência de áudio.Ligue a fonte corretamente.Regule o volume para cima para um nível adequado.Selecione a saída do alto-falante na posição certa
Distorção	O volume está muito alto.	Reduza o volume.

Especificações

Potência de saída	60W @ 4 ohm
THD (sob condições nominais)	≤2% (50-20kHz)
S/N ratio (line in)	≥75dB (A-weighted)
Impedância	4 Ohm
Frequência de resposta	50Hz – 20kHz
Nível nominal de entrada / impedância	Line in: 500mV
Tensão de entrada	220 – 240Vac 50/60Hz
Consumo	≤35W
Dimensões	220 x 180 x 935mm
Peso líquido / bruto	10.1kg / 11.4kg

As especificações acima são apenas para referência.

Design e especificações estão sujeitas a alterações para melhoria sem aviso prévio.

NOTA IMPORTANTE: Elétrico produtos não devem ser colocados no lixo doméstico.

Por favor, traga-os para um centro de reciclagem. Peça as autoridades locais ou o seu revendedor sobre a maneira de proceder.

LOTRONIC CE
