MADCENTER100 - Luidspreker MADISON - Gratis gebruiksaanwijzing en handleiding

Producttype	Actieve luidspreker (column speaker)
Merk	Madison
Model	MAD-CENTER100
Uitgangsvermogen	50W RMS bij 4 ohm
Frequentiebereik	60 Hz – 20 kHz
Nominale impedantie	4 ohm
Signaal/ruisverhouding (lijningang)	≥75 dB (A-weging)
Totale harmonische vervorming (bij nominale omstandigheden)	≤2%
FM-tuner	87,5 – 108 MHz
Ondersteunde audioformaten	USB, SD/MMC, Bluetooth, AUX-ingang, MP3-ingang
Bluetooth-naam	MAD-CENTER
Voeding	220 – 240 V~, 50/60 Hz
Stroomverbruik	≤50 W
Afmetingen (B x D x H)	200 x 120 x 918 mm
Nettogewicht	6,7 kg
Brutogewicht	7,4 kg
Type afstandsbediening	Infrarood met basisfuncties (volume, modus, EQ, enz.)
Equalizer (EQ)	7 voorinstellingen
Herhaalfunctie (USB/SD)	Herhaal één nummer of alle nummers
USB-lader	Ja (op het achterpaneel)
Aux-ingang (AUX)	Ja (RCA-stekker L/R)
MP3-ingang	Ja (3,5 mm jack)
Beoogd gebruik	Alleen binnenshuis, droge en gesloten ruimte
Onderhoud en reiniging	Voor reiniging stekker uittrekken; gebruik een droge, zachte doek; gebruik geen vloeibare of schurende producten
Veiligheid	Open de behuizing niet; vermijd vocht en schokken; vervang de zekering alleen door een specialist
Batterijen van de afstandsbediening	Niet blootstellen aan overmatige hitte; let op de polariteit
Recycling	Niet weggooien met het huishoudelijk afval; inleveren bij een geschikt recyclingcentrum

Veelgestelde vragen - MADCENTER100 MADISON

Hoe verbind ik mijn smartphone via Bluetooth?

Druk op de MODE-knop (op de luidspreker of afstandsbediening) totdat de Bluetooth-ingang is geselecteerd. Schakel Bluetooth in op uw smartphone en zoek naar apparaten. Selecteer MAD-CENTER om te koppelen. De audio-afspeel begint automatisch.

Wat te doen als de luidspreker geen geluid geeft?

Controleer de kabelverbindingen (netstroom en audiobron), zorg ervoor dat het volume niet op minimum staat, dat de ingangsmodus correct is (USB/SD, FM, Bluetooth, AUX) en dat de audiobron geluid produceert. Als het probleem aanhoudt, schakel het apparaat uit en neem contact op met een technicus.

Kan ik deze luidspreker buitenshuis gebruiken?

Nee, de luidspreker is alleen ontworpen voor gebruik binnenshuis, in een droge en gesloten ruimte. Stel het niet bloot aan water, vocht of extreme temperaturen (<5°C of >35°C).

Hoe stel ik FM-zenders in?

Druk meerdere keren op MODE totdat FM is geselecteerd. Druk voor automatisch zoeken op de knop ▶II (Afspeel/Pauze) op de luidspreker of afstandsbediening. Gebruik de toetsen ◀ of ▶ om door gevonden zenders te bladeren. Het opslaan gebeurt automatisch.

Wat betekent de LED-voedingsindicator?

De LED-voedingsindicator gaat branden wanneer de luidspreker is ingeschakeld. Als de LED niet volledig brandt, duidt dit op een probleem; schakel het apparaat onmiddellijk uit en laat het controleren.

Hoe gebruik ik de herhaalfunctie op USB/SD?

Druk op de afstandsbediening eenmaal op RPT (Herhalen) om het huidige nummer te herhalen, tweemaal om alle nummers te herhalen. Druk een derde keer om de herhaling uit te schakelen.

Kan ik een USB-stick of SD-kaart met grote capaciteit aansluiten?

De handleiding specificeert geen capaciteitslimiet, maar over het algemeen ondersteunen systemen van dit type USB-sticks en SD/MMC-kaarten geformatteerd in FAT32. Voor zeer hoge capaciteiten kunnen er beperkingen zijn.

Hoe reinig ik de luidspreker?

Trek altijd de stekker uit het stopcontact voordat u de luidspreker reinigt. Gebruik een droge, zachte doek. Gebruik nooit vloeibare producten, spuitbussen of oplosmiddelen. Voorkom dat water of voorwerpen in het apparaat binnendringen.

Wat te doen bij een storing?

Raadpleeg eerst de diagnostabel op pagina 39 van de handleiding. Als het probleem aanhoudt (vervorming, geen geluid, enz.), trek dan onmiddellijk de stekker uit het stopcontact en breng het apparaat naar uw dealer voor reparatie. Open de behuizing niet zelf.

Hoe recycle ik de luidspreker aan het einde van zijn levensduur?

Volgens de AEEA-richtlijn gooit u de luidspreker niet weg met het huishoudelijk afval. Lever deze in bij een erkend recyclingcentrum voor elektronisch afval. Neem contact op met uw gemeente of dealer voor inzamelpunten.

GEBRUIKSAANWIJZING MADCENTER100 MADISON

Aandachtig de handleiding lezen en bewaren.

Waarschuwing

De bliksem in de driehoek vestigt de aandacht van de gebruiker op een elektrische schokrisico.

De driehoek met het uitroepteken vestigt de aandacht van de gebruiker op belangrijke gebruik- of onderhoudsinstructies..

Belangrijke veiligheids en risico waarschuwingen

• Alle veiligheidsinstructies en waarschuwingen moeten worden nageleefd. Ze maken deel uit van de handleiding en moet worden bewaard met de handleiding.
• Aanspraak op garantie vervalt als er schade optreedt als gevolg van niet-naleving van deze gebruiksaanwijzing. Wij zijn niet aansprakelijk voor eventuele daaruit voortvloeiende schade.
• Wij zijn niet aansprakelijk voor persoonlijk letsel of schade aan eigendommen veroorzaakt door ondeskundig gebruik of niet naleving van de veiligheidsinstructies. Elke aanspraak op garantie vervalt in dergelijke gevallen.
• Onbevoegde conversies en / of wijzigingen van het apparaat zijn niet toegestaan voor reden van veiligheid en vergunningen (CE).
• Het apparaat is goedgekeurd voor gebruik in droge, gesloten ruimtes alleen. Niet het apparaat in de buurt van water, zoals in de badkamer of zwembaden gebruiken.
• Het toestel en de batterijen niet aan extreme temperaturen blootstellen (< +5°C / > °35°C).

• Het apparaat mag niet worden blootgesteld aan sterke trillingen of zware mechanische belasting.

• Plaats geen ontvangers gevuld met vloeistoffen, zoals glazen of vazen, op of direct naast het apparaat. Ze kunnen omvallen, waardoor water in het apparaat binnendringt. Giet nooit vloeistoffen uit boven het toestel. Plaats geen kleine voorwerpen, zoals munten of paperclips, op het toestel, aangezien zij zou kunnen vallen in het apparaat. Zij kunnen brand of stroomslag veroorzaken! Als er vloeistof of voorwerpen in het apparaat dringen, trek dan onmiddellijk de stekker uit het stopcontact en raadpleeg een deskundige.

• Elektrische apparaten buiten het bereik van kinderen houden.
• Plaats het apparaat nooit op een instabiele of beweegbare ondergrond. Mensen kunnen gewond raken of het apparaat wordt beschadigd door het vallen.
• Gebruik het apparaat alleen in een gematigd klimaat, niet in een tropische omgeving.
• Defecte stroomkabels mogen enkel vervangen worden door specialisten. Gevaar van elektrische schok!
• Als u niet zeker bent over de correcte aansluiting of als er vragen zijn die niet worden beantwoord door de gebruiksaanwijzing, contacteer een specialist. Raadpleeg een specialist indien u twijfel heeft aan het werkingsprincipe of de veiligheid van het product

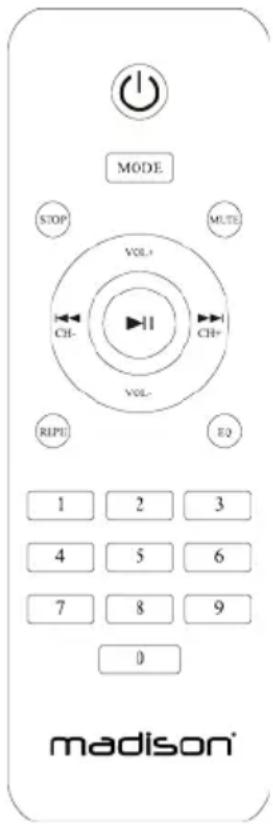

AFSTANDSBEDIENING

Standby/on

Schakelt de versterker om tussen AAN en Standby modus.

Mode: Ingangskeuzeschakelaar ter selectie tussen USB/SD, FM, BLUETOOTH, LINE IN ingangen

Stop: Druk deze toets om het geluid van de USB stick/SD kaartje/BLUETOOTH te stoppen.

Mute: Schakelt het geluid van de versterker uit. De mute modus wordt door Vol 00 aangeduid. Druk opnieuw om het geluid weer in te schakelen.

Repeat: Druk één keer om de lopende track te herhalen, druk twee keer om alle tracks op de USB/SD device te herhalen.

EQ: Kies tussen 7 voorgeprogrammeerde effecten.

Directe keuze van een track via nummertoetsen

Druk het nummer van de gewenste track. De track wordt automatisch afgespeeld.

VOL+: Druk om het volume te verhogen

VOL-: Druk om het volume te minderen

◀: Druk deze toets om naar de vorige track terug te gaan.

In FM modus, keuze van de vorige zender

▶: Druk deze toets om naar de naaste track te gaan

In FM modus, keuze van de naaste zender

▶II Play/pauze muziek van USB/SD/BLUETOOTH. In FM modus: activering van het automatische zoeken.

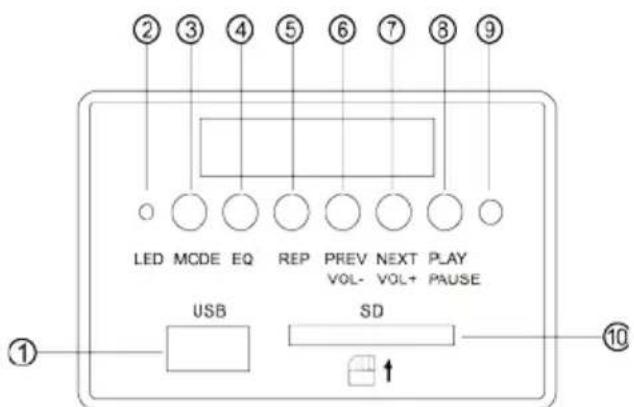

Instructies voor het boven paneel

1. Ingang voor de USB stick

2. Voedings-LED

3. Ingangsselectie

4. Drukken om tussen 7 EQ voorinstellingen te kiezen

5. Een keer drukken, om de lopende track te herhalen, twee keer drukken om alle tracks op de USB/SD geheugen te herhalen

6. Kort drukken om de vorige track te Herhalen. FM modus: Vorige zender kiezen. Lang indrukken om het volume te minderen

7. Kort indrukken om de naaste track te kiezen. FM modus: Keuze van de naaste zender. Lang indrukken om het volume te verhogen

8. Play/pauze muziek van USB/SD/BLUETOOTH

9. Sensor van de afstandsbediening

10. SD/MMC kaartingang

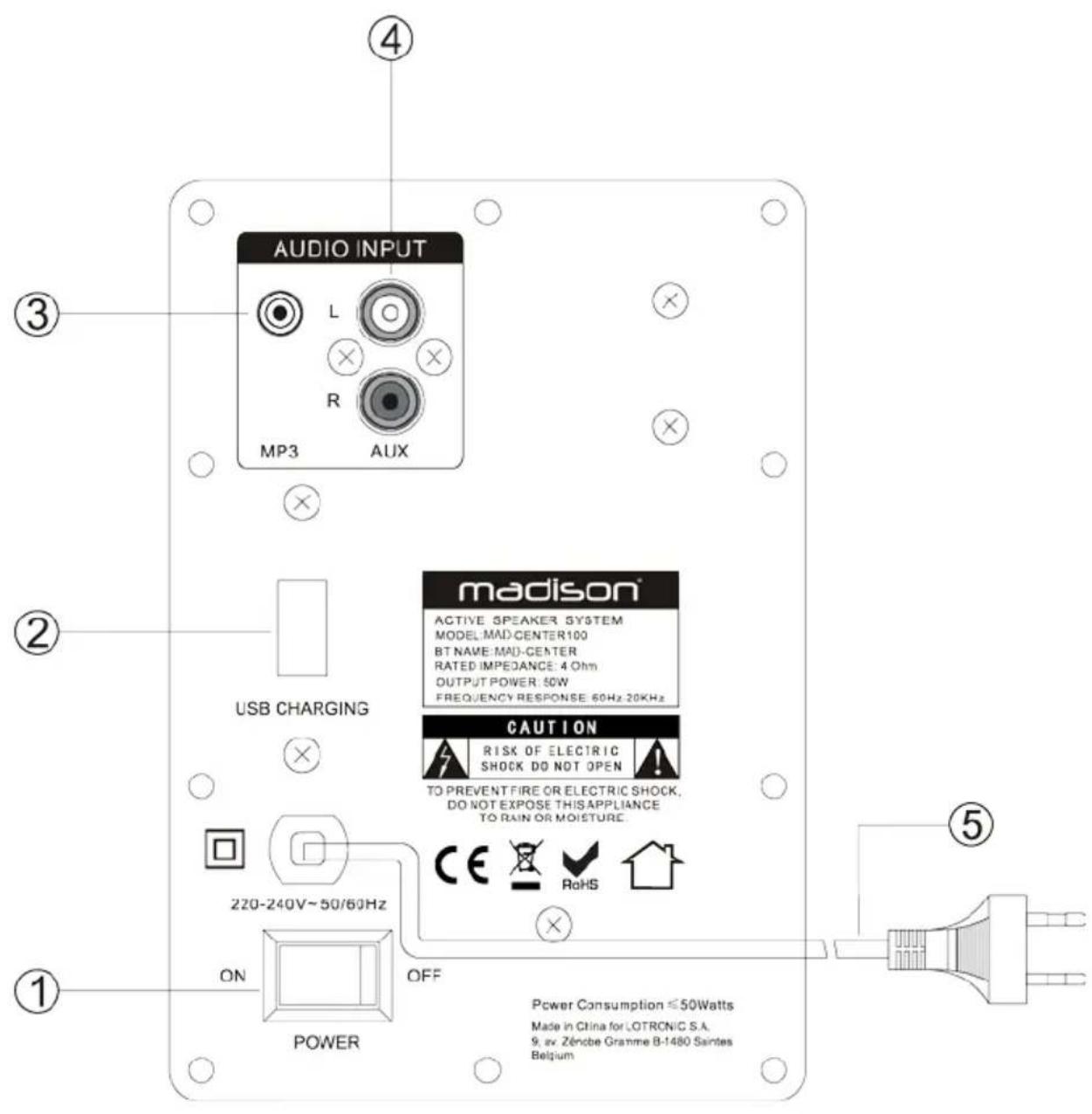

Achterpaneel van MAD-CENTER100

1. Aan/uit schakelaar
2. USB oplaadconnector
3. MP3 ingangsjack
4. AUX ingangsjack
5. Lichtnetkabel

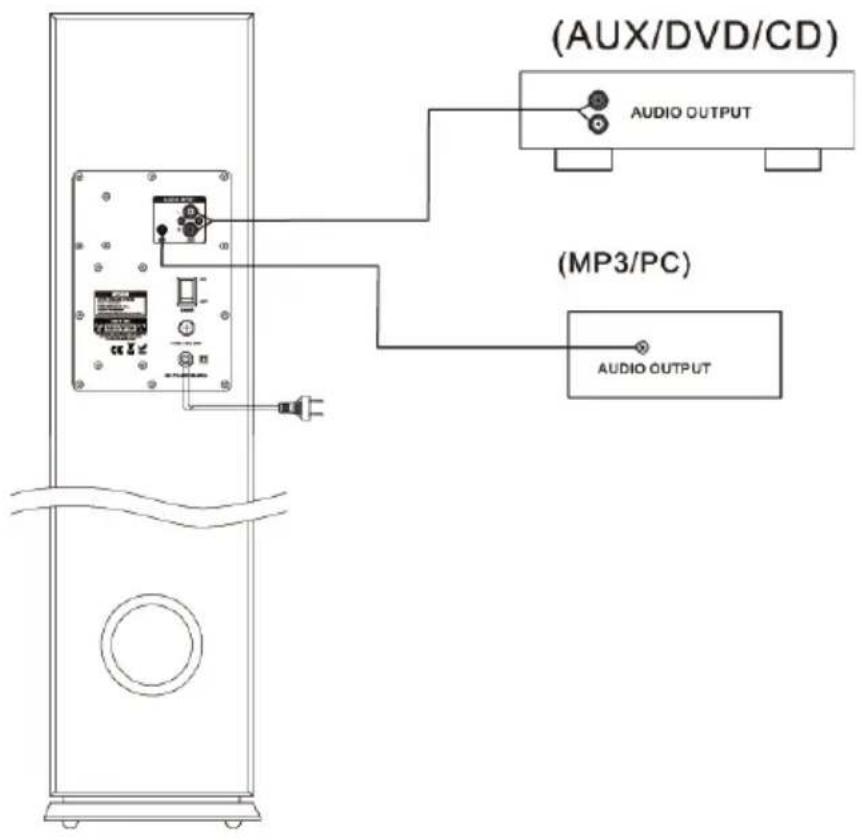

Instructies

1. Doe eerst alle aansluitingen alvorens U het systeem aanschakelt. Sluit de connectoren met de juiste polariteit aan en zet de volumetoets op het minimum.

2. Stel de ingangskeuzeschakelaar op de juiste positie en schakel het systeem aan. Na enkele seconden is de versterker klaar voor gebruik. Stel het volume op het gewenste niveau in en luister naar uw muziek.

1. Indien de zekering doorbrandt laat deze van een ervarene technicus door een nieuw met dezelfde specificaties als de oude vervangen.

Als de led niet helder oplicht wanneer het system aangeschakeld is is er een probleem. Schakel het systeem uit en los de probleem op. Schakel het systeem opnieuw aan.

4. Bluetooth verbinding:

Druk de mode toets op het boven paneel of op de afstandsbediening en kies de Bluetooth ingang. Activeer de Bluetooth functie op uw device (bijv. Een smartphone) en zoek na Bluetooth toestellen. De Bluetooth naam is "MAD-CENTER". Synchroniseer uw GSM met "MAD-CENTER". Nu kunt U naar uw muziek luisteren.

In geval van problemen

Als het product niet correct werkt, controleer de punten beneden. Indien het probleem niet opgelost is, schakel de unit uit en breng hem naar uw dealer.

Probleem	Oorzaak	Oplossing
Geen geluid	Losse luidspreker aansluiting.Foute aansluiting van de ingangsbron.Slechte aansluiting van de voedingspluggenVolume regelaar is op het minimum.Luidspreker uitgang is niet in de juiste positie	Vast aansluitenControleer de ingangsbronSluit de voeding goed aan.Verhoog het volume.Kies de juiste luidspreker uitgang
Vervorming	Het volume is te hoog.	Minder het volume.

Specifications

Uitgangsvermogen RMS/max	50/100W @ 4 ohm
THD	≤2% (40-20kHz)
S/R verhouding (lijn ingang)	≥75dB (A-weighted)
FM radio	87.5-108MHz
FM stappen	0.1MHz
Impedantie	4 Ohm
Frequency response	50Hz – 20kHz
Frequentiebereik	Line in: 500mV
Ingangsniveau	220 – 240Vac 50/60Hz
Opgenomen vermogen	50W
Afmetingen	200 x 120 x 918mm
Gewicht	6.7kg / 7.4kg

De bovengenoemde specificaties zijn slechts voor verwijzing.

Ontwerp en specificaties zijn onderhevig aan verandering voor verbetering zonder voorafgaande kennisgeving.

BELANGRIJK: De elektrische producten mogen niet bij het huisvuil gegooid worden. Gelieve deze te laten recycleren daar waar er centra's hiervoor voorzien is. Raadpleeg de plaatselijke autoriteiten of uw verkoper ivm de

manier van recycleren
