MANUAL DE UTILIZADOR INW 802 HECO

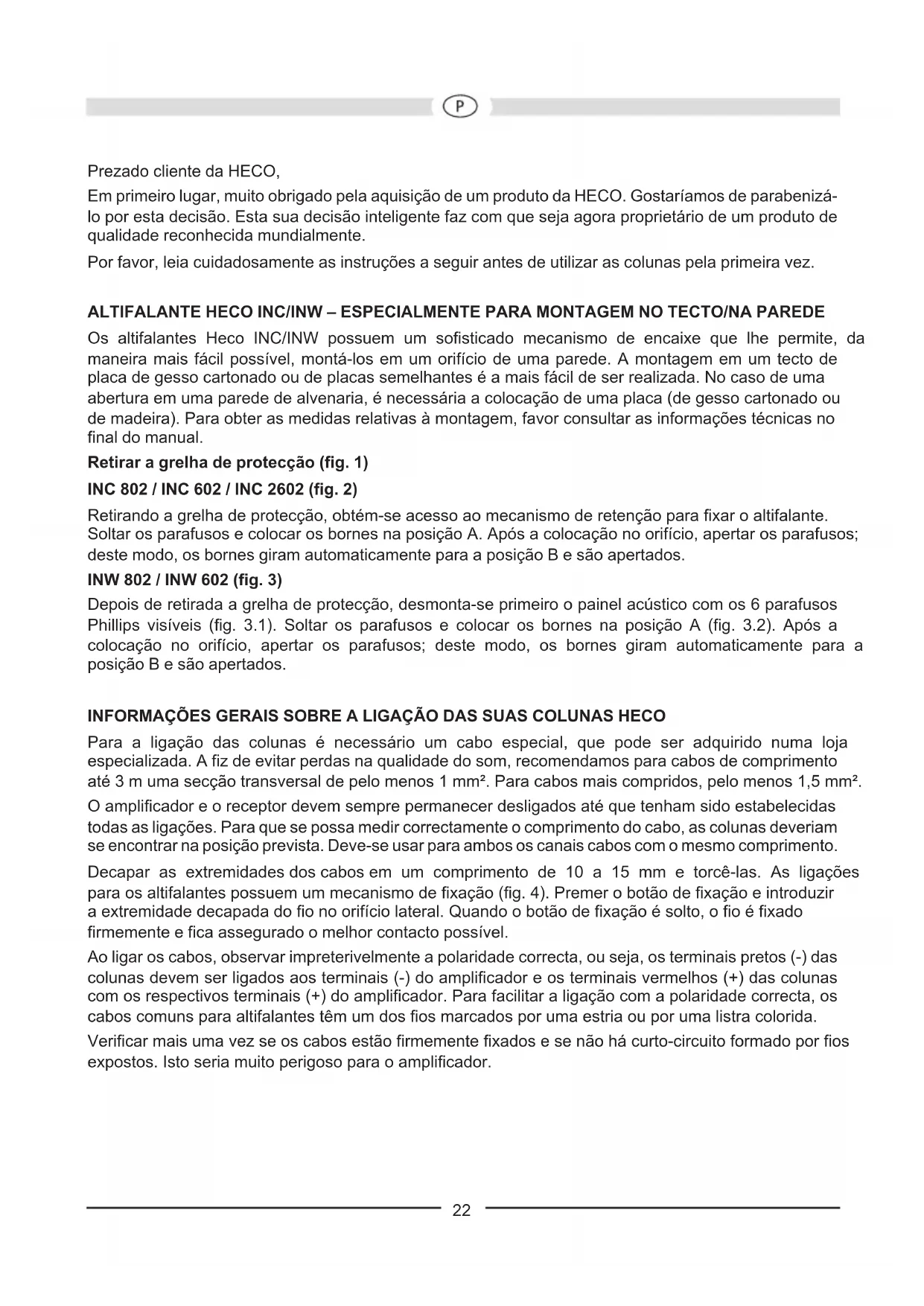

Prezado cliente da HECO,

Em primeiro lugar, muito obrigado pela aquisicao de um produit da HECO. Gostaríamos de parabenizálo por esta decisão.Esta sua decisão inteligente faz com que sera ahora proprietário de um produit de qualida reconhecida mundialmente.

Por favor, leia cuidadosamente as instruções a seguir antes de utilizes as colunas pela primaira vez.

ALTIFALANTE HECO INC/INW - ESPECIALMENTE PARA MONTAGEM NO TECTO/NA PAREDE

Os altifalantes Heco INC/INW possuem um sofisticado mecanismo de encaixe que Ihe permite, da maneira mais fácil possivel, monta-los em um orificio de uma parede. A montagem em um tecto de placar de gesso cartonado ou de placas semelhantes é a mais fácil de ser realizada. No caso de uma abertura em uma parede de alvenaria, é necessaria a colocacao de uma placar (de gesso cartonado ou de madeira). Para obter as medidas relativas à montagem, favor consulutar as informacoes tecnicas no final do manual.

Retirar a grelha de protecao (fig. 1)

INC 802 / INC 602 / INC 2602 (fig. 2)

Retirando a grelha de proteção, obtém-se acesso ao mecanismo de retençao para fixar o altifalante. Soltar os parafusos e colocar os bornes na posicao A. Após a colocação no orificio, aperturear os parafusos; este modo, os bornes giram automaticamente para a posicao B e são apertureados.

INW 802 / INW 602 (fig. 3)

Depois de retirada a grelha de protecção, desmonta-se primeiro o pailn acustico com os 6 parafusos Phillips visiveis (fig. 3.1). Soltar os parafusos e colocar os bornes na posicao A (fig. 3.2). Apos a colocacao no orificio, aperture os parafusos; este mode, os bornes giram automaticamente para a posicao B e são apertados.

INFORMAÇÉS GERAIS SOBRE A LIGAÇÂO DAS SUAS COLUMNAS HECO

Para a ligação das colunas é necessário um cabo especial, que pode ser adquirido numa loja especializada. A fiz de fazer perdas na qualida do som, recomendamos para cabos de comprimento até 3 m uma secção transversal de pelo menos 1mm^2 . Para cabos mais compridos, pelo menos 1,5mm^2 .

O amplificador e o receptor devem sempre permanecer desligados até que tenham sido estabelecidas todas as ligações. Para que se possa medir correctamente o comprimento do cabo, as colunasdeeriam se encontrar na posicao prevista. Deve-se usar parareds os canais cabos com o mesmo comprimento.

Decapar as extremidades dos cabos em um comprimento de 10 a 15 mm e torque-las. As ligações para os altifalantes possuem um mecanismo de fixação (fig. 4). Premer o botão de fixação e introduzir a extrema dada decapada do fio no orificio lateral. quando o botão de fixação é solto, o fio é fixado firmamente e fica asseguindo o melhor contacto possível.

Ao ligar os cabos, observar impreterivelmente a polaridade correcta, ou sera, os terminais pretos (-) das colunas devem ser ligados aos terminais (-) do amplificador e os terminais vermelhos (+) das colunas com os respectivos terminais (+) do amplificador. Para fazer a ligaçao com a polaridade correcta, os cabos comuns para altifalantes tem um dos fios marcados por uma estria ou por uma listra colorida.

Verificar mais uma vez se os cabos está firmamente fixados e se não há curto-circuito formado por fios expostos. Isto seria muito perigoso para o amplificador.

ADAPTAÇÃO ACUSTICA

O diplexer oferece-lhe, por intermedio de um interruptor de grande qualidade, uma adaptação individual do som do systema de altifalantes:

1. RegULAÇÃO do nível de agudos (treble) (fig. 5A)
2. Regulação doível de meios-tons (midrange) (fig. 5B)

A regulação deve ser feita de acordo com o gosto de cada um. Como definição的基础 para as varias salas de audiação, recomendamos as seguides posições de interruptor:

Sala de audiência Exemplo	Posicao do	interruptor „treble“	Posicao do interruptor „midrange“
Instalação com pouco amortecimento de som	Salas húmidas, superfícies reflectoras duras, ladrilhos, superfícies de vidro grandes, espacções com pouca mobília	-3dB -3dB
Instalação com amortecimento de som normal	Carpetes, superfícies de vidro com cortinas, MQeis em cabedal, espacços mobilados normalmente	0dB 0dB
Instalação com muito amortecimento de som	Alcatifas, MQeis almofadados, cortinas pesadas, espacços com muita mobília	+3dB 0dB

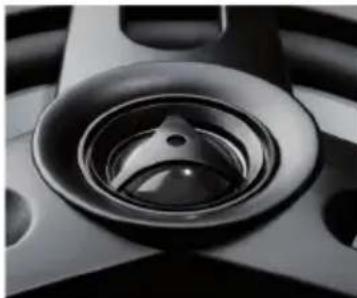

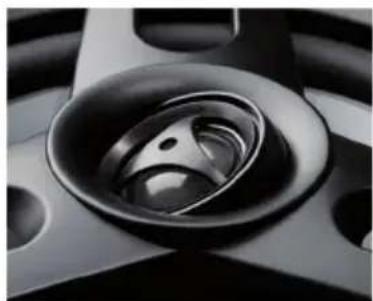

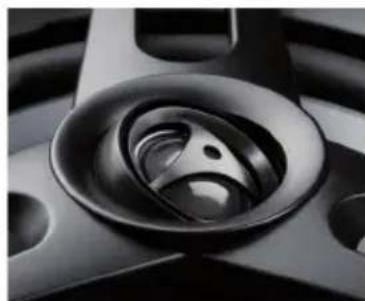

Gracias à Tecnología „Swivel“, o altifalante de agudos pode ser rodado até 35 graus, garantindo, assim, excellentes propriedades de emissão e permitindo a orientação para o local de audiência:

LIGACAO A UM AMPLIFICADOR ESTEREO

Na figura 6 está representada a ligação dos altifalantes em um amplificador stereo.

SUGESTÖES PARA EVITAR AVARIAS

Todos os altifalantes HECO transmitem o melhor som possivel quando os reguladores se encontrar na posicao central, ou sera, na reproducao linear do amplificador. Com os reguladores ajustados em valor demasiadamente alto, os altifalantes de graves e agudos recebam mais energia, o que, em caso de volume alto, pode provocar a destruicao dos mesmos.

Caso possua um amplificador que tenha uma potência de saída muito maior do que a capacidade indica para os altifalantes, pode ocorro que um volume muito alto venha a causar a danificação dos altifalantes. Isto, não, ocorro somente esporadicamente.

Entretanto, amplificadores com baixa potência de saída já podem ser perigosos para os altifalantes com um volume médio, eles podem ser mais rapidamente sobreexcitados do que amplificadores mais potentes. Esta sobreexcitação causa distorções claramente audíveis e medíveis, que podem representar grande perigo para os altifalantes.

Portanto, ao ajustar o volume, observar se ha distorções e,;neste caso,abaixar imeditamente o volume. Quem gosta de ouvir música altadeeria cuidar para que a potência de saida do amplificador corresponda à capacidade dos altifalantes.

EM GERAL...

amplificadores, sintonizadores (tuner) e leitores de CD/DVD, e não somente nos produits baratos, poder gerar oscilações não audíveis e de alta frequência. Caso o altifalante para(agudos venha a falhar com volumes baixos aedly, deixar que oSYSTEMA sera verificado por um profissional especializzato.

DADOS TECNICOS

INC 802 INC 602 INC 2602

Capacidade: 120 / 200 Watt 100 / 180 Watt 100 / 180 Watt

Impedência: 4 - 8 Ohm 4 - 8 Ohm 2 x 4 Ohm

Frequencia de separacao: 3500 Hz 3500 Hz 3600 Hz

Faixa de frequência: 32...32 000 Hz 35...32 000 Hz 35...30 000 Hz

Potência recomendada para o

amplificador: 30...180 Watt 30...140 Watt 30...160 Watt

Rendimento (1 Watt/1 m): 91 dB 90 dB 90 dB

Dimensoes totais 272 mm 231 mm 231 mm

Orificio 242 mm 198 mm 198 mm

Profundidade de montagem: 112 mm 98 mm 92 mm

INW 802

INW 602

Capacidade: 120 / 200 Watt 100 / 180 Watt

Impedência: 4 Ohm 4-8 Ohm

Frequência de separação: 3500 Hz 3500 Hz

Faixa de frequência: 32...32 000 Hz 38...32 000 Hz

Potência recomendada para o

amplificador: 30...180 Watt 30...160 Watt

Rendimento (1 Watt/1 m): 91 dB 90 dB

Dimensoes totais (I x a): 253 x 356 mm 219 x 306 mm

Orificio (I x a): 223 x 325 mm 188 x 274 mm

Profundidade de montagem: 90 mm 75 mm

RESERVADOS OS DIREitos DE ALTERACOs TECNICAS.
