用户手册 INW 802 HECO

首先诚挚感谢您选购了HECO产品。我方在此向您表示衷心的祝贺。您选择明智，现在拥有了一件举世皆认之精品。

在使用您的音箱之前，请您先认真阅读下列各项说明。

HECO INC/INW 喇叭 - 转用于顶部安装 / 转用于壁式安装

HECO INC/INW喇叭的固定机制是经过推敲巧而妙设计出的，它使您可以非常方便地将喇叭安装到隔音壁的凹口里。最简便的安装要算是在石膏纤维板或类似材料做成的顶板上了。当墙壁有开口时必须另外使用一块板子（石膏纤维板、木板）。请在说明书结尾部分的技术参数中查取安装尺寸。

安装防护网（图1）

取下保护网罩后，就可以接触到固定喇叭的夹具机制。松动螺钉，然后将固定夹放到A处。当在凹口中入位后，上紧螺钉，这样固定夹就自动旋转进入B位而且拧紧。

INW802/INW602（图3）

取下保护网罩后，请您先拆下可以看见的6个十字螺钉，取下隔音板(图3.1)。松动螺钉，然后将固定夹放到A处((图3.2)。当在凹口中入位后，上紧螺钉，这样固定夹就自动旋转进入B位而且拧紧。

连接HECO音箱的简要说明

您需要用专业商店出售的喇叭专用电线来连接音箱。为了避免音质损失，在使用 3m 以内的电线时，我们建议电线截面至少为 1mm^2 ，在使用长于 3m 的电线时，截面应至少为 1,5mm^2 。

接线前，原则上应该关掉放大器或接收器，直到各项连接均已建立。音箱应放在事先选好的位置，以便能够测出合适的电线长度。两个声道应使用相同长度的电线。

然后给电线的终端留出10-15mm的绝缘段并卷拧线头。喇叭的接头为夹式接头(图4)。请您按压夹头并将去掉了绝缘层的线芯插入侧面的插孔。然后松开夹头，这时电线就被牢固地夹住，形成最佳的接触。

在连接电线时，请您务必注意要接对正负极，即喇叭的黑色(-)端子与放大器的(-)端子相接，而喇叭的红色(+)端子与放大器相应的(+)端子相接。为了方便正负极的连接，市场上常见的喇叭用线的一股线芯是带有纹路的或着了色，作为区别标记。

再仔细检查一遍电线的连接是否无松动，线芯是否翘出毛头，防止引起短路。短路会严重损坏连接着的放大器。

调节听觉效果

分音器通过优质开关用于调节音箱系统听觉效果，使您可根据自己的感受进行调节：

我们建议您根据自己的听觉品味调出最佳音响效果。针对不同的收听空间，应将下面的开关位置作为基本设置：

收听空间 举例 开关位置		„treble "	开关位置 „midrange "
弱消音设施 潮湿空	间,硬质反射平面,瓷砖,大面 积的玻璃平面,家具少的空间	-3dB -3dB
正常消音设施 地毯	,有挂帘的玻璃平面,皮革设施, 有常规数量家具空间	0dB 0dB
强消音设施 地毯,	软垫设施,厚挂帘,家具很多的 空间	+3dB 0dB

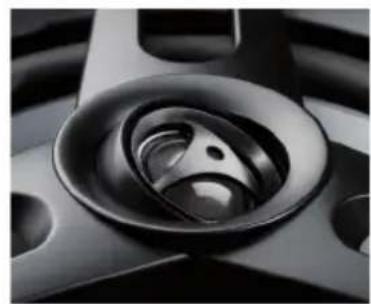

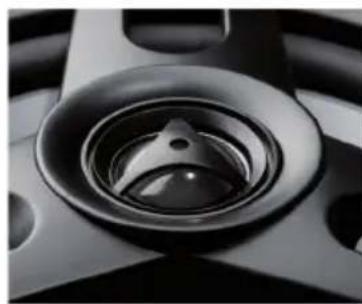

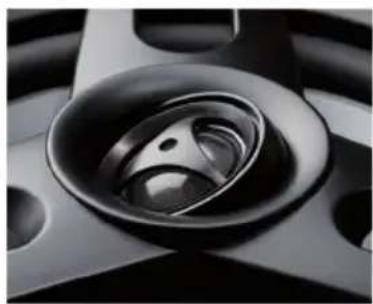

"Swivel”技术使高音喇叭可以转动，角度最大达35度，这样可以取得最佳播音，同时又能完美地对准收听位置。

接双声道立体声放大器

图6显示音箱连接到立体声放大器。

避免需要修机的几点建议

当音色调节器处于中间位置，即放大器线性运作时，所有HECO-喇叭的音色都调在最佳状态。如果音色调节器调得过强，会有更多的电能传给低音和/或高音喇叭，这样在大音量运作时，会损坏喇叭。

如果您的放大器的输出功率比喇叭上标注的容许负荷高出很多，这时将发出粗暴的声音，而会损坏喇叭。但这种现象的出现实为偶然。

输出功率弱的放大器则在中等音量时就会对喇叭造成危险，因为它比大功率放大器更容易超载。因超载导致的声音失真不但可以清楚地测量出来，而且还听得出来。这对您的喇叭非常危险。

因此请您在调音量时，要注意观察声音是否失真。一旦出现声音失真，应该立刻调低音量喜欢欣赏大音量的人必须注意，放大器发出的输出功率应至少能为喇叭所承受。

总而言之...

放大器、调谐器和CD/DVD机-不只是抵挡产品-都会产生听不见的高频颤动。如果高音喇叭在开到低音量到中等音量时消失，应请专业人员来检查您的音响设备。

技术参数

INC 802 INC 602 INC 2602

阻抗：4-8欧4-8欧 2× 4 欧

分频点：3500赫3500赫3600赫

频率范围：32-32000赫35-32000赫35-30000赫

最佳放大功率：30-180瓦30-140瓦30-160瓦

有效系数(1瓦/1米)：91分贝 90分贝 90分贝

外部尺寸 ： 272毫米 231毫米 231毫米

凹口0: 242毫米 198毫米 198毫米

装入深度：112毫米 98毫米 92毫米

INW802 INW602

负荷：120/200瓦100/180瓦

阻抗：4欧 4-8欧

分频点：3500赫 3500赫

频率范围: 32-32000赫 38-32000赫

最佳放大功率：30-180瓦30-160瓦

有效系数(1瓦/1米)：91分贝 90分贝

外部尺寸(宽×高): 253 × 356 毫米 219 × 306 毫米

凹口(宽 × 高)： 223× 325 毫米 188× 274 毫米

装入深度：90毫米 75毫米

可能做技术改动。
