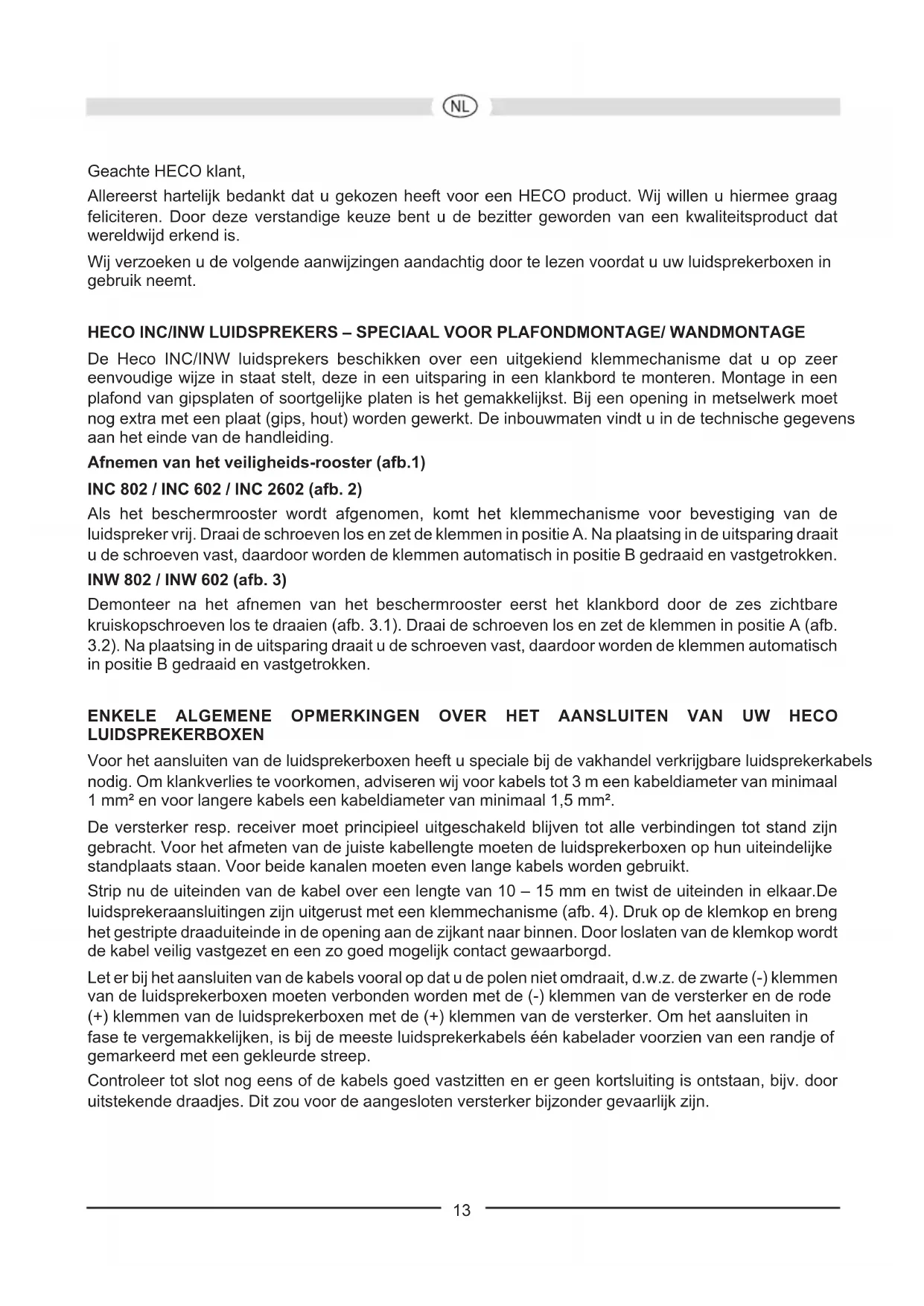

GEBRUIKSAANWIJZING INW 802 HECO

Allereerst hartelijk bedankt dat u gekozen heeft voor een HECO product. Wij wilten u hiermee graag feliciteren. Door deze verstandige keuze bent u de bezitter geworden van een kwaliteit'sproduct dat weltwijd erkend is.

Wij verzoeken u de volgende aanwijzingen aandachtig door te lezen voordat u uw luidsprekerboxen in gebruik neemt.

HECO INC/INW LUIDSPREKERS - SPECIALAAL VOOR PLAFONDONTAGE/WANDMONTAGE

De Heco INC/INW luidsprekers beschikken over een uitgekiend klemmechanisme dat u op zeer eenvoudige wijze in staat stelt, deutsche in een uitsparing in een klankbord te monteren. Montage in een plafond van gipsplaten of soortgelijke platen is het gemakkelijkst. Bij een opening in metselwerk要去 nog extra met een plank (gips, hout) worden gewerkt. De inbauwmaten vindt u in de technische gegevens aan het einde van de handleiding.

Afnemen van het veiligheids-rooster (afb.1)

INC 802/INC 602/INC 2602 (afb.2)

Als het beschemrooster worden afgenomen, komt het klemmechanisme voor bevestiging van de luidspreker vrij. Draai de schroeven los en zet de klemmen in positie A. Naplaatsing in de uitsparing draait u de schroeven vast, daardoor worden de klemmen automatisch in positie B gedraaid en vastgetrokken.

INW 802 / INW 602 (afb. 3)

Demonteer na het afnemen van het beschemrooster eerst het klankbord door de zes zichtbare kruiskopschroeven los te draaien (afb. 3.1). Draai de schroeven los en zet de klemmen in positie A (afb. 3.2). Naplaatsing in de uitsparing draait u de schroeven vast, daardoor worden de klemmen automatisch in positie B gedraaid en vastgetrokken.

ENKELE ALGEMENE OPMERKINGEN OVER HET AANSLUITEEN VAN UW HECO LUIDSPREKERBOXEN

Voor het aansluiten van de luidsprekerboxen heeft u speciale bij de vakhandel verkrijgbare luidsprekerkabels nodig. Om klankverlies te voorkomen, adviseren wij voor kabels tot 3 m een kabeldiameter van minimaal 1mm^2 en voor langere kabels een kabeldiameter van minimaal 1,5mm^2 .

De versterker resp. receivee moet principieel uitgeschakeld blijven tot alle verbindingen tot stand zijn gebracht. Voor het afmeten van de juiste kabellengte moeten de luidsprekerboxen op hun uiteindelijke standplaats staan. Voor beiden kanalen要去en even lange kabels worden gebruikt.

Strip nu de uiteinden van de kabel over een lenghte van 10 - 15 mm en twist de uiteinden in elkaar.De luidsprekeraansluitingen zijn uiterust met een klemmechanisme (afb. 4). Druk op de klemkop en breng het gestripte draaduiteinde in de opening aan de zijkant maar binnen. Door loslaten van de klemkop worden de kabel veilig vastgezet en een zo goed möglichk contact gewaarborgd.

Let er bij het aansluiten van de kabels vooral op dat u de polen Niet omdraait, d.w.z. de zwarte (-) klemmen van de luidsprekerboxen要去en verbonden worden met de (-) klemmen van de versterker en de rode (+) klemmen van de luidsprekerboxen met de (+) klemmen van de versterker. Om het aansluiten in fase te vergemakkelijkens, is bij de meeste luidsprekerkabels een kabelader voorzien van een randje of gemarkeerd met een gekleurde streep.

Controleer tot slot nogiens of de kabels goed vastzitten en er geen kortsluiting is ontstaan, bijv. dooruitstekende draadjes. Dit zou voor de aangesloten versterker bijzonder gevaarlijk+zijn.

AKOESTISCHE AANPASSING

Met kwalitatief hoogwaardige schakelaars kut u een andere freiertie kiezen voor het aanpassen van de klankkleur van het luidsprekersystem:

1. Hoget-toneninstelling (treble) (afb. 5A)
2. Middentoninstelling (midrange) (afb. 5B)

Het worden aanbevolen een instelling te kiezen die optimaal aansluit op de persoonlijke smoak. We raden de volgende standen voor de schakelaar aan voor verschillende ruimten:

Ruihte Voorbeeld Schakelstand		„treble“	Schakelstand „midrange“
Ruiammen met weinig geluidsdemping	Natte ruimten, harde reflecterende vlakken, tegels, grote glasvlakken, sparzaam ingerichte ruimten	-3dB -3dB
Ruiammen met normale geluidsdemping	Vloerbedekking, glasvlakken met vitrage, leren stoffering, ruimten met een normale inrichting	0dB 0dB
Ruiammen met veel geluidsdemping	Vloerbedekking, wandbekleding, zware gordijnen, ruimten met een uitgebrende inrichting	+3dB 0dB

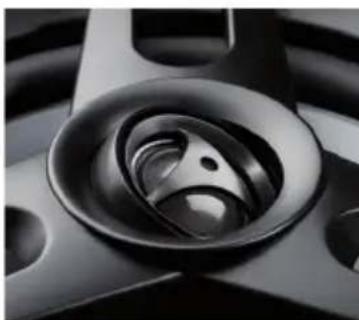

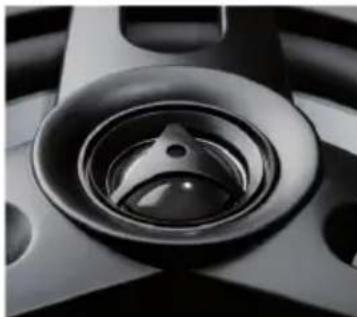

De luidspreker voor hoge tonen kan dankzij de „Swivel"-technologie tot 35 graden draaien, zodat een ideale stralingshoek worden verkreten om een perfecte afstelling möglich te makeen voor deplaats waar wordt geluisterd:

AANSLUITING OP EEN STEREOVERSTERKER

In afb. 6 is de aansluiting van de luidspekers op een stereoversterker weergegeven.

TIPS OM DE NOODZAAK VAN REPARATIES TE VOORKOMEN

Alle HECO-luidsprekerboxen zijn zodanig geconstrueerd dat de klank optimaal is als de klankregelaars in de middenstand staan, d.w.z. bij lineaire weergave van de versterker. Als de klankregelaars veel hoger worden gezet, gaat ermeer energie maar de lagetonen- en/of de hogetonnenluidspreker, waardoor.Deze bij een groot volume defect können raken.

Als u in het bezit bent van een versterker die een viel groter uitgangsvermogen heeft dan dat waarmee de boxen belast+kennen worden, kennen de luidsprekers bij een extreem volume defect raken - hoewel dit maar zelden voorkomt.

Versterkers met een geldig uitgangsvermögen können daarentegen al bij een middelmatig volume een risico vormen voor de boxen, waarzeveeil sneler overstuurd worden dan krachtige versterkers. Deze oversturing oversturing verroorzaakt duidelijk meetbare en hoorbare verrormingen, die bijzonder gevaarlijk zijn voor uw luidsprekers.

Let er waarom bij het instellen van het volume op dat er geen verrorming optreedt en zet de regelaar zodia u hoor dat het geluid verrormd worden, op een lagere stand. Wie het geluid van+zijn installmentie graag hard zet, moet ervoor zorgen dat de versterker minstens het uitgangsvermogen heeft waarmee de boxen belast+kennen worden.

OVER HET ALGEMEEN...

kunnen versterkers, tuners en CD/DVD-spelers - dus nicht alleen bij goedkope producten - Niet-hoorbare hoogfrequente trillingen genereren. Als uw hogetoneluidsprekers uittvallen verwijl het geluid zacht of in ieder geval nicht hard staat, LASTU installatie dan door een vakman nakijken.

TECHNISCHE GEGEVENS

INC 802 INC 602 INC 2602

Belasthaarheid: 120 / 200 Watt 100 / 180 Watt 100 / 180 Watt

Impedantie: 4 - 8 Ohm 4 - 8 Ohm 2 x 4 Ohm

Scheidingsfrequentie:3500Hz3500Hz 3600Hz

Frequentiebereik 32 - 32 000 Hz 35 - 32 000 Hz 35 - 30 000 Hz

Aanbevolen versterkervermogen: 30 - 180 Watt 30 - 140 Watt 30 - 160 Watt

Bruikbare gevoeligheid (1 Watt/1 m): 91 dB 90 dB 90 dB

Buitenafmetingen 272 mm 231 mm 231 mm

Uitsparing ： 242 mm 198 mm 198 mm

Montagediepte: 112 mm 98 mm 92 mm

INW802 INW602

Belastbaarheid: 120 / 200 Watt 100 / 180 Watt

Impedantie: 4 Ohm 4-8 Ohm

Scheidingsfrequentie: 3500Hz3500Hz

Frequentiebereik 32 - 32 000 Hz 38 - 32 000 Hz

Aanbevolen versterkervermogen: 30 - 180 Watt 30 - 160 Watt

Bruikbare gevoeligheid (1 Watt/1 m): 91 dB 90 dB

Buitenafmetingen (BxH): 253 x 356 mm 219 x 306 mm

Uitsparing (BxH): 223 × 325 ~mm 188 × 274 ~mm

Montagediepte: 90 mm 75 mm

TECHNISCHE WIJZIGENGOVORBEHOUDEN.
