MANUALE UTENTE INW 802 HECO

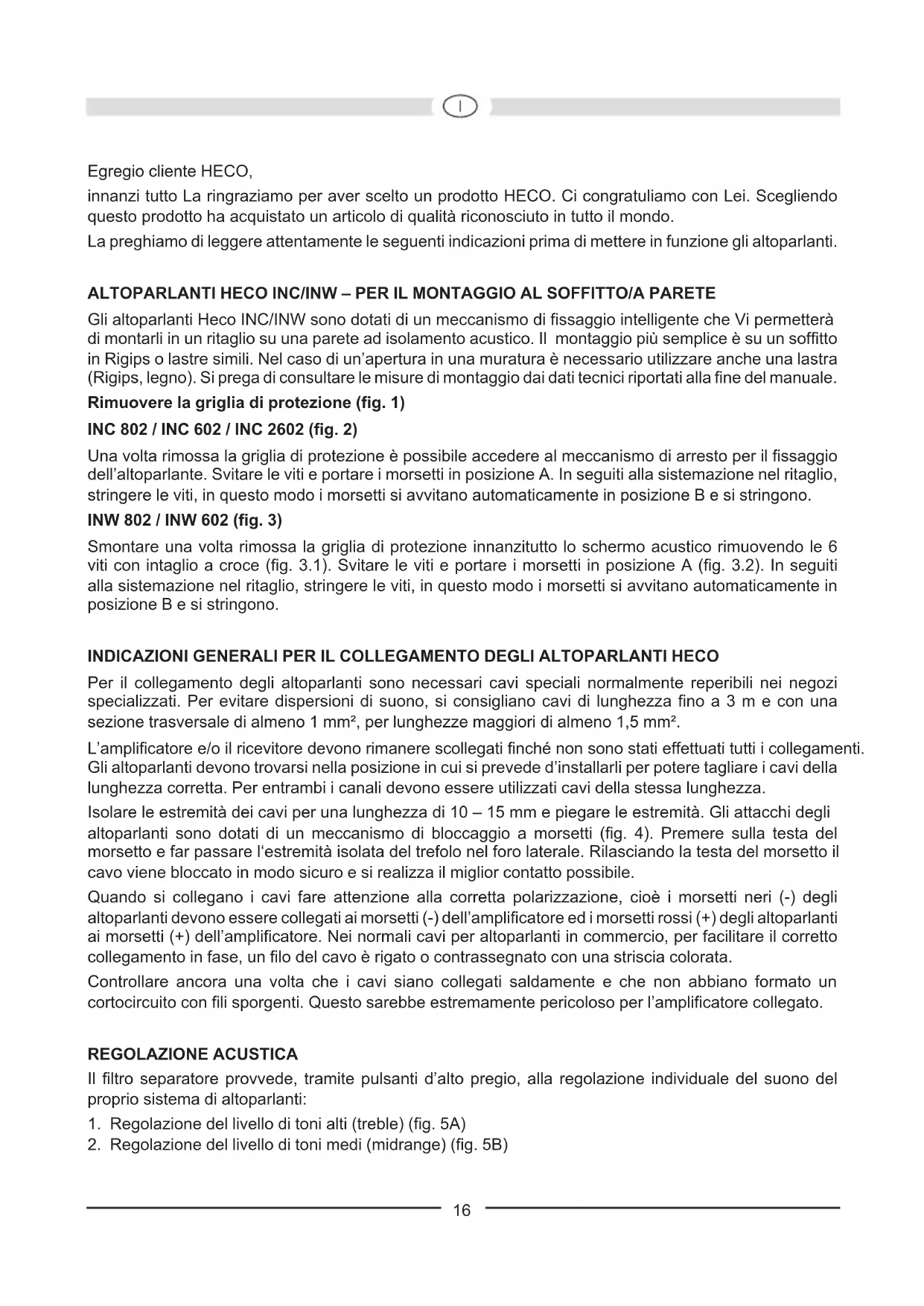

innanzi tutto La ringraziamo per aver scelto un prodotto HECO. Ci congratuliamo con Lei. Scegliendo quello prodotto ha acquistato un articolo di qualità riconosciuto in tutto il mondo.

La preghiamo di leggere attendamente le seguenti indicazioni prima diMETTERE in funzione gli altoparlanti.

ALTOPARLANTI HECO INC/INW - PER IL MONTAGGIO AL SOFFITTO/A PARETE

Gli altoparlanti Heco INC/INW sono dotati di un meccanismo di fissaggio intelligente che Vi permetterà di montarli in un ritaglio su una parete ad isolamento acustico. Il montaggio più semplice è su un soffitto in Rigips o lastre simili. Nel caso di un'apertura in una muratura è necessario utilizzatoanche una lastra (Rigips, legno). Si prega di consultare le misure di montaggio dai dati tecnici riportati alla fine del manuale.

Rimuovere la griglia di protezione (fig. 1)

INC 802 / INC 602 / INC 2602 (fig. 2)

Una volta rimossa la griglia di protezione è possibile accedere al meccanismo di arresto per il fissaggio dell'altoparlante. Svitare le viti e portare i morsetti in posizione A. In seguita alla sistematicione nel ritaglio, stringere le viti, in quello modo i morsetti si avvitano automaticamente in posizione B e si stringono.

INW 802 / INW 602 (fig. 3)

Smontare una volta rimossa la griglia di protezione innanzitutto lo schermo acustico rimuovendo le 6 viti con intaglio a croce (fig. 3.1). Svitare le viti e portare i morsetti in posizione A (fig. 3.2). In seguiti alla systemazione nel ritaglio, stringere le viti, in quello modo i morsetti si avvitano automaticamente in posizione B e si stringono.

INDICAZIONI GENERALI PER IL COLLEGAMENTO DEGLI ALTOPARLANTI HECO

Per il collegamento degli altoparlanti sono necessari cavi speciali normalmente reperibili nei negoti specializzati. Per evitare dispersioni di suono, si consigliano cavi di lunghezza fino a 3 m e con una sezione trasversale di almeno 1mm^2 , per lunghezze maggiori di almeno 1,5mm^2 .

L'amplificatore e/o il ricevitore devono rianere scollegati finché non sono stati effettuati tutti i collegamenti. Gli altoparlanti devono trovarsi nella posizione in cui si preveDE d'installari per potere tagliare i cavi della lunghezza corretta. Per entrambi i canali devono essere utilizzati cavi della stessa lunghezza.

Isolare le estremità dei cavi per una lunghezza di 10 - 15 mm e piegare le estremità. Gli attacchi degli altoparanti sono dotati di un meccanismo di bloccaggio a morsetti (fig. 4). Premere sulla testa del morsetto e far passare l'estremità isolata del trefolo nel foro laterale. Rilasciendo la testa del morsetto il cavo viene Bloccato in modo sicuro e si realizza il miglior contatto possibile.

Quando si collegano i cavi fare attenzione alla corretta polarizzazione,cisioni morsetti neri (-) degli altoparanti devono essere collegati ai morsetti (-) dell'amplificatore ed i morsetti rossi (+) degli altoparanti ai morsetti (+) dell'amplificatore. Nei normali cavi per altoparanti in commercio, per facilitare il corretto collegamento in fase, un filo del cavo è rigato o contrassegnato con una striscia colorata.

Controllare ancora una volta che i cavi siano collegati saldamente e che non abbiano formato un cortocircuito con fili sporgenti. Questo sarebbe extremamente pericoloso per l'amplificatore collegato.

REGOLAZIONE ACUSTICA

Ilhetto separatore provvede, tramite pulsanti d'alto pregio, alla regolazione individuale del suono del proprio sistema di altoparlanti:

1. Regolazione del livello di toni alto (treble) (fig. 5A)
2. Regolazione del livello di toni medi (midrange) (fig. 5B)

Si consiglia di ottimizzare la regolazione in base alle proprie preferenze acustiche. Come impostazione base per i vari ambienti acustici si consigliano per i pulsanti le seguenti posizioni:

Ambiente acustico Esempio	Posizione	pulsante „treble“	Posizione pulsante „midrange“
Arredi con scarse qualità fonoassorbenti	Locali umidi, superfici riflettenti rigide, piastrelle, grandi superfici in vetro, interni scarsamente arredati	-3dB -3dB
Arredi con normali qualità fonoassorbenti	Moquette, superfici in vetro con tendaggi, arredi in pelle, interni normalmente arredati	0dB 0dB
Arredi con ampia qualità fonoassorbente	Moquette, mobili imbottiti, tendaggi pesanti, interni ampliamenti arredati	+3dB 0dB

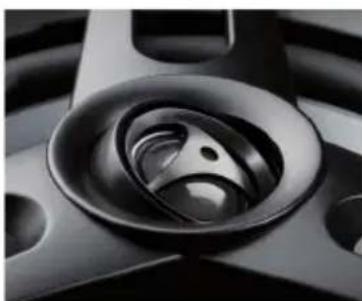

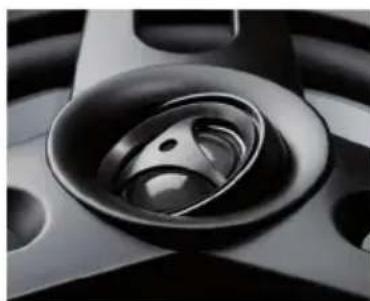

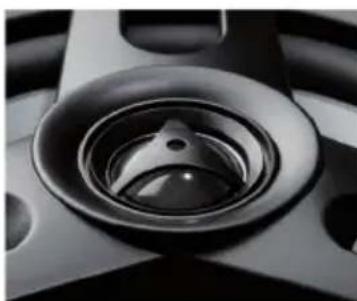

Grazie alla technologia „Swivel“, il tweeter si lascia ruotare di fino a 35^ e consente in tal modo una propaganda ideale e una perfetta regolazione dell'ambiente acustico:

COLLEGAMENTO AD UN AMPLIFICATORE STEREO

Nella figura 6 è illustrato il collegamento di un altoparlante ad un amplificatore stereo.

SUGGERIMENTI PER EVITARE GUASTI

La regolazione ottimale dei toni degli altoparlanti HECO si ottiene con i regolatori in posizione centrale,cisiono con una riproduzione lineare dell'amplificatore. Se i regolatori sono stati spostati di molto, vienetrasmessa maggiore energia ai tweeteter e/o ai woofer provocando la loro distruzione se si utilizza un volume alto.

Se si possie de un amplificatore con una potenza d'uscita notevolmente superiore rispetto alla potenza massima delle casse, i volumi molto alto possono provocare la distruzione degli altoparlanti, il che però accade molto raramente.

Tuttavia amplificatori con una bassa potenza d'uscita posso nono diventare pericolosi per le casse già con volumi medi, perché possono essere sovraccariciati molto più rapidamente degli amplificatori potenti. Questa sovraccarica provoca distorsioni chiaramente misurabili ed avertibili che sono estremamente pericolose per gli altoparlanti.

Fare quindi attenzione alle distorsioni quando si imposta il volume e, se vengono avvertite, abbassarlo subito. Se si preferisce tenere il volume alto, fare attenzione che l'amplificatore abbia almeno una potenza d'uscita accettabile per le casse.

IN GENERALE ...

gli amplificatori, i sintonizzatori ed ilettori CD/DVD, non solo quelli economici, possono generare oscillazioni non udibili, ad alta frequenza. Qualora i tweeteter non funzionassero a volume basso o medio, fare controllare l'impianto ad un technician.

DATI TECHNICI

INC 802 INC 602 INC 2602

Potenza max.: 120 / 200 Watt 100 / 180 Watt 100 / 180 Watt

Impedenza: 4 - 8 Ohm 4 - 8 Ohm 2 x 4 Ohm

Frequenza di taglio: 3500 Hz 3500 Hz 3600 Hz

Gamma di frequenze: 32 - 32 000 Hz 35 - 32 000 Hz 35 - 30 000 Hz

Potenza amplificatore consigliata: 30 - 180 Watt 30 - 140 Watt 30 - 160 Watt

Rendimento (1 Watt/1 m): 91 dB 90 dB 90 dB

Dimensioni esterne : 272 mm 231 mm 231 mm

Ritaglio foro 242 mm 198 mm 198 mm

Profondità di montaggio: 112 mm 98 mm 92 mm

INW802 INW602

Potenza max.: 120/200 Watt 100/180 Watt

Impedenza: 4 Ohm 4-8 Ohm

Frequenza di taglio: 3500Hz 3500 Hz

Gamma di frequence: 32 - 32 000 Hz 38 - 32 000 Hz

Potenza amplificatore consigliata: 30 - 180 Watt 30 - 160 Watt

Rendimento (1 Watt/1 m): 91 dB 90 dB

Dimensioni esterne (LxA): 253 x 356 mm 219 x 306 mm

Ritaglio foro (LxA): 223 x 325 mm 188 x 274 mm

Profondità di montaggio: 90 mm 75 mm

CON RIServa DI APPORTARE MODIFICHE TECNICHE.
