MANUAL DE USUARIO INW 802 HECO

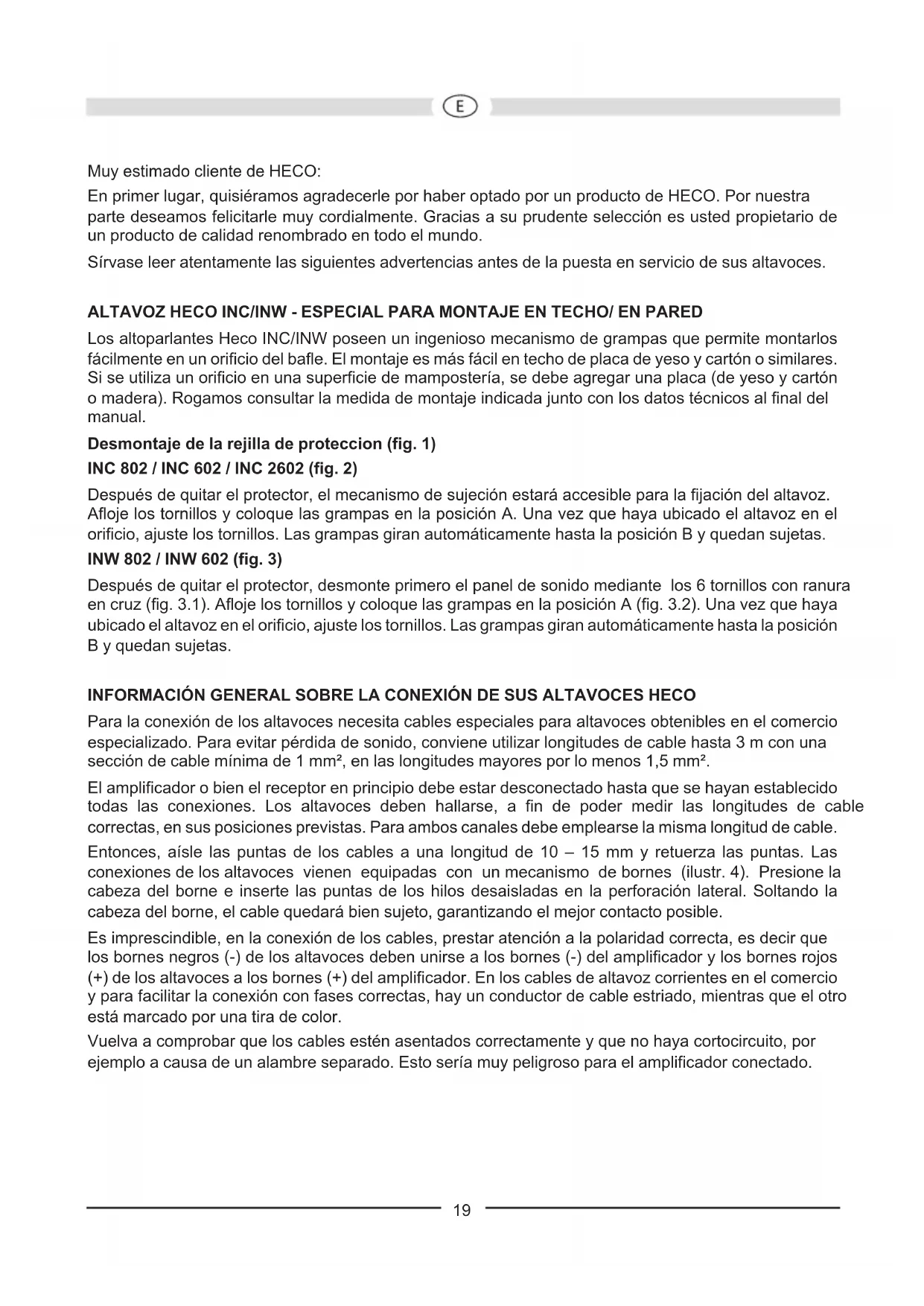

Muy estimado cliente de HECO:

En primer lugar, quisiéramos agradecerle por haber optado por un producto de HECO. Por这是我们 parte desearros felicitarle muy cordialmente. Gracias a su prudente selección es usted propietario de un producto de calidad renombrado en todo el mundo.

Sirvase leer atentamente las seguides advertencias antes de la puesta en service de sus altavoces.

ALTAVOZ HECO INC/INW - ESPECIAL PARA MONTAJE EN TECHO/ EN PARED

Los altoparlantes Heco INC/INW poseen un ingenioso mecanismo de grampas que permite montarlos fácilmente en un orificio del bafle. El montaje es más fácil en techo de placía de yeso y cartón o similares. Si se utilizes un orificio en una superficie de mampostería, se deberegarar una placía (de yeso y cartón o madera). Rogamos consultar la medida de montaje indicada jusqu con los datos技术和os al final del manual.

Desmontaje de la rejilla de proteccion (fig. 1)

INC 802 / INC 602 / INC 2602 (fig. 2)

Después de quitar el protector, el mecanismo de sujeción está accesible para la fijación del altavoz. Afloje los tornillos y colque las grampas en la posición A. Una vez que haya ubicado el altavoz en el orificio, ajuste los tornillos. Las grampas giran automatistically hasta la posición B y quedar sus-jetas.

INW 802 / INW 602 (fig. 3)

Después de quitar el protector, desmonte primo el panel de sonido mediante los 6 tornillos con ranura en cruz (fig. 3.1). Afloje los tornillos y colque las grampas en la posicón A (fig. 3.2). Una vez que hayaubicado el altovoz en el orificio,ajuste los tornillos.Las grampas giran automatistically hasta la posicón B y quedan susjetas.

INFORMACION GENERAL SOBRE LA CONEXION DE SUS ALTAVOCES HECO

Para la connexion de los altavoces necesita cables especialas para altavoces obtenibles en el commercio especializzato. Para evaporar perdida de sonido, conviene utiliser longitudes de cable hasta 3m con una seccion de cable minima de 1mm^2 , en las longitudes mayores por lo menos 1,5mm^2 .

El amplificador o bien el receptor en principio debe estar desconnectado hasta que se hayan establisho todas las conexiones. Los altavoces deben hallarse, a fin de poder medir las longitudes de cable correctas, en sus posiciones previstas. Paraamins canalesdebe emplearse la misma longitud de cable.

Entonces, aisle las+puntas de los cables a una longitud de 10 - 15mm y retuerza las puntas. Las conexiones de los altavoces vivoe equipadas con un mecanismo de bornes (ilustr. 4). Presione la caba z del borne e inserte las puntas de los hilos desaisladas en la perforacion lateral. Soltando la caba z del borne, el cable quedará bien sujeto, garantizingo el mejor contacto possible.

Es imprescindible, en la connexion de los cables, prestar atencion a la polaridad correcta, es decir que los bornes negros (-) de los altavoces deben unirse a los bornes (-) del amplificador y los bornes rojos (+) de los altavoces a los bornes (+) del amplificador. En los cables de altavoz corrientes en el commercio y para poder la connexion con fases correctas, hay un conductor de cable estriado, cuando que el other está marcado por una tira de color.

Vuelva a comprar que los cables estén asentados correctamente y que no haya cortocircuito, por exemple a causa de un alambre separado. Este seria muy peligioso para el amplificador connectado.

AJUSTE ACUSTICO

El circuito crossover le offre mediante un interruptor de alta calidad un ajuste sonoro individual del sistema de altavoces:

1. Ajuste de los niveles de tonos altos (treble) (fig. 5A)
2. Ajuste de niveles de tonos medios (midrange) (fig. 5B)

Se recomienda realizar el optimo ajuste de acuerdo a los gustos personales para escuchar. Como ajuste Basics para habitaciones con distinctas caracteristicas de audio le recomendamos las siguientes posiciones del interruptor:

Tipo de habitación Ejem	plo Posición del	interruptor „treble“	Posición del interruptor „midrange“
Ambiente con bajo insonorización	Habitaciones con humedad, superficies con una fuerte reflectancia, baldosas, grandes superficies de vidrio, habitaciones con poco amoblado	-3dB -3dB
Ambiente con insonorización normal	Alfombras, superficies de vidrio con cortinas, muebles de cuero, habitaciones con amoblado normal	0dB 0dB
Ambiente con fuerte insonorización	Alfombras, muebles tapizados, cortinas gruesas, habitaciones con是多么 amoblado	+3dB 0dB

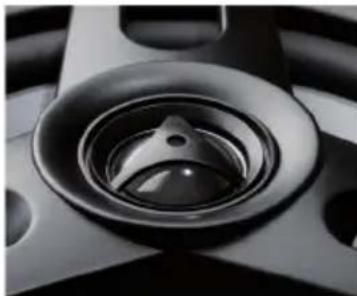

Gracias a la Tecnología „Swivel“, usted可以选择 mover el tweeteter hasta en 35-grados, para Obtener asi un comportimiento ideal de la radiación yocularizar un ajuste perfecto al lugar desdedonde se escucha.

CONEXION A UN AMPLIFICADOR ESTEREO

En la ilustración 6 se observa la conexión entre el altovoz y un amplificador estéreo.

CONSEJOS PARA EVITAR REPARACIONES

Todoos altavoces de HECO han sido adaptados para un sonido optimo cuando los controladores del sonido se encuentran en su posicón céntrica, es decir en la reproduccion lineal del amplificador. En caso de controladores del sonido subidos a altos values, habra un suministro excessivo de energia al altovoz de sonidos bajo y/o al altovoz de sonidos agudos, lo que en caso de volumenes altos pueda inducir a su destruccion.

Si posee un amplificador con una potencia de salute muy superior de la resistencia indicada en los altavoces, los volúmenes excessivos peuvent inducir a la destruccion de los altavoces (lo que suele ocurrer raras vezes).

Sin embargo, los amplificadores con una baja potencia de salute puede ser peligrosos para los altavoces ya con volumenes medios, dato que son sobreexcitados mucho más rápidamente que altavoces potentes. Dicha sobreexcitación provoca distorsiones claramente mensurables y audibles, sumamente peligrosas para sus altavoces.

Por favor, preste atencion en el ajuste del volumen a distorsiones y reduzca el volumen sin demora. Quien prefiere los voluumes altos debe prestar atencion a que el amplificador posea al menos la potencia de salute soportable por los altevoces.

POR LO GENERAL...

los amplificadores, sintonizadores y lectores de CD/DVD, no solo los productos de precoe economico, son capaces de oscilaciones audibles y de altas frequencias. Si sus altevoces de sonidos agudos fallan en caso de un volumen bajo a medio, deben hacer comprobar la instalacion por un先进技术.

DATOS TECNICOS

INC 802 INC 602 INC 2602

Resistencia: 120 / 200 varios 100 / 180 varios 100 / 180 varios

Impedancia: 4 - 8 ohmios 4 - 8 ohmios 2 × 4 ohmios

Frecuencia de separacion: 3500Hz 3500 Hz 3600 Hz

Gama de Frequencias: 32 - 32 000 Hz 35 - 32 000 Hz 35 - 30 000 Hz

Potencia recomendada del amplificador: 30 - 180 varios 30 - 140 varios 30 - 160 varios

Rendimiento (1 vatio/1 m): 91 dB 90 dB 90 dB

Dimensionesexteriores ： 272mm

231 mm 231 mm

Orificio 242 mm

198 mm 198 mm

Profundidad de montaje: 112 mm

98 mm 92 mm

INW 802

INW 602

Resistencia: 120 / 200 varios 100 / 180 varios

Impedancia: 4 ohmios 4-8 ohmios

Frecuencia de separacion: 3500 Hz 3500 Hz

Gama de Frequencias: 32 - 32 000 Hz 38 - 32 000 Hz

Potencia recomendada del amplificador: 30 - 180 varios 30 - 160 varios

Rendimiento (1 vatio/1 m): 91 dB 90 dB

Dimensiones exteriores (ancho x alt.): 253 x 356 mm 219 x 306 mm

Orificio (ancho x alt.):

223× 325mm

188× 274mm

Profundidad de montaje: 90 mm

75 mm

RESERVADOS LOS DERECHOS DE REALIZAR CAMBIOS TECNICOS.
