BEDIENUNGSANLEITUNG INW 802 HECO

BEDIENUNGSANLEITUNG/GARANTIEURKUNDE

OWNER'S MANUAL/WARRANTY DOCUMENT

MODE D'EMPLOI/CERTIFICAT DE GARANTIE

Bitte führen Sie das Gerät am Ende seiner Lebensdauer den zur Verfügung stehenden Rückgabe- und Sammelsystemen zu.

Abbildungen/lllustrations 37

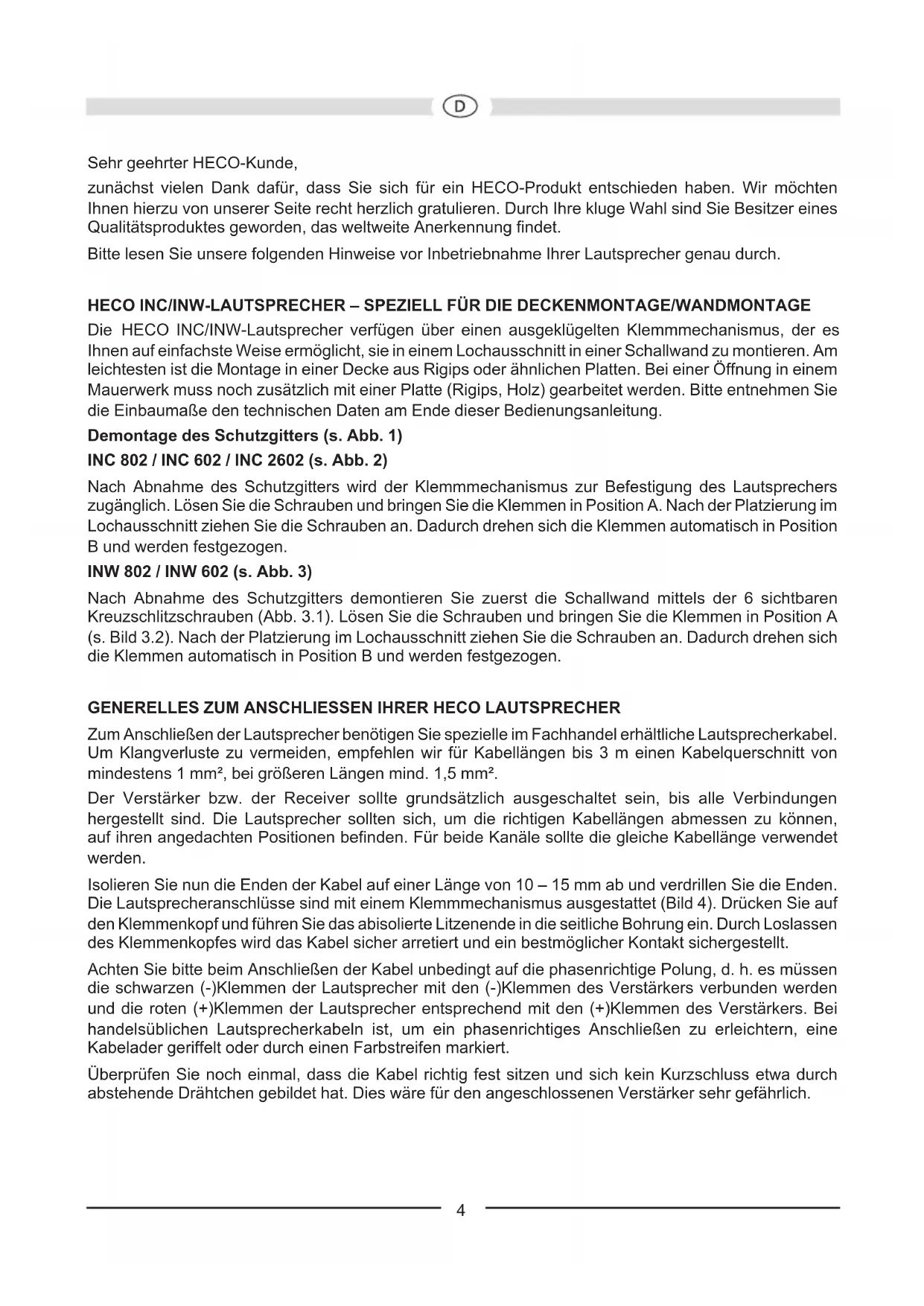

Sehr geehrter HECO-Kunde,

zunachst wegen Dank darauf, dass Sie sich für ein HECO-Produkt entschieden haben. Wir möchten Ohnen hierzu von unserer Seiterecht herzlich gratulieren. Durch ihre kluge Wahl sind Sie Besitzer eines Qualitätsproduktes geworden, das weltweite Anerkennung findet.

Bitte lesen Sie unsere folgenden Hinweise vor Inbetriebnahme ihrer Lautsprecher genau durch.

HECO INC/INW- LAUTSPRECHER - SPEZIELL FÜR DIE DECKENMONTAGE/WANDMONTAGE

Die HECO INC/INW-Lautsprecher verfügen über einen ausgeklugelten Klemmmechanismus, der es Ihnen auf einfache Weise erhögt, sie in einem Lochausschnitt in einer Schallwand zu montieren. Am leichtesten ist die Montage in einer Decke aus Rigips oder ähnlichen Platten. Bei einer Öffnung in einem Mauerwerk muss noch zusätzlich mit einer Platte (Rigips, Holz) garbeitet werden.itte entnahmen Sie die Einbaumaße den technischen Daten am Ende dieser Bedienungsanleitung.

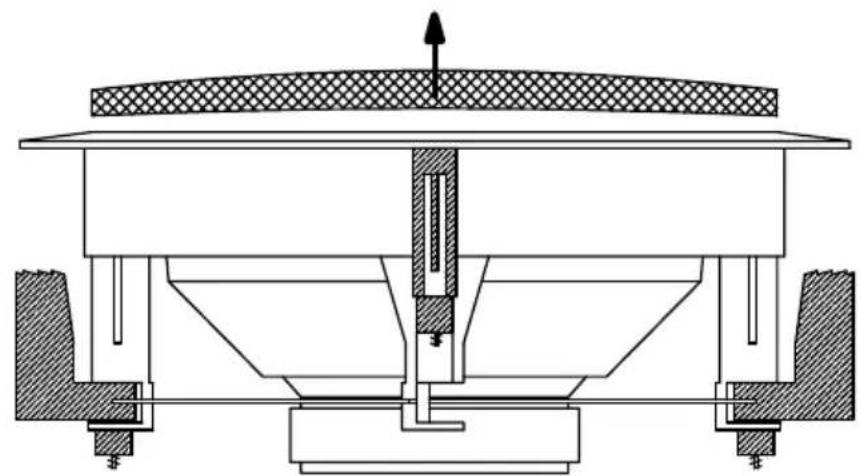

Demontage des Schutzgitters (s. Abb. 1)

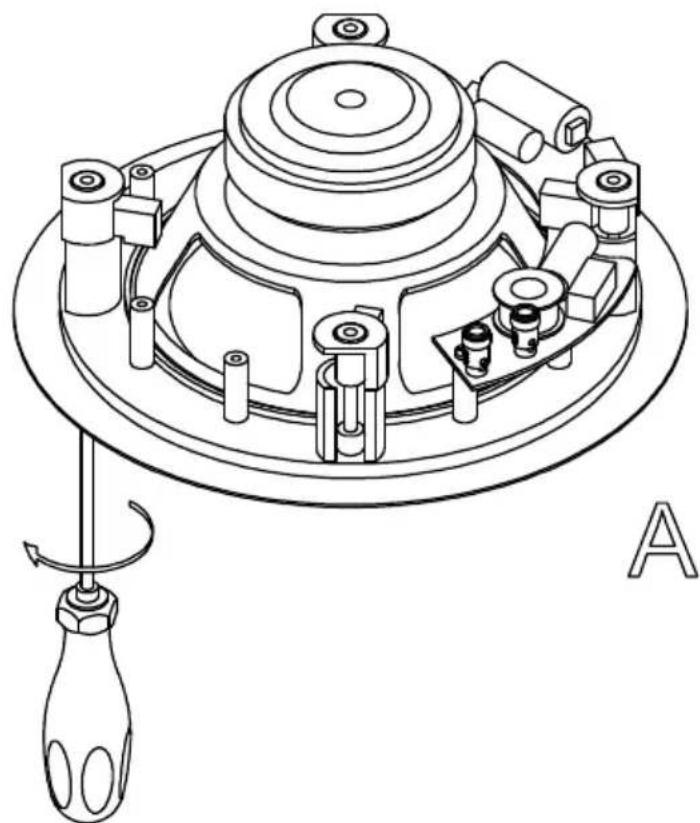

INC 802 / INC 602 / INC 2602 (s. Abb. 2)

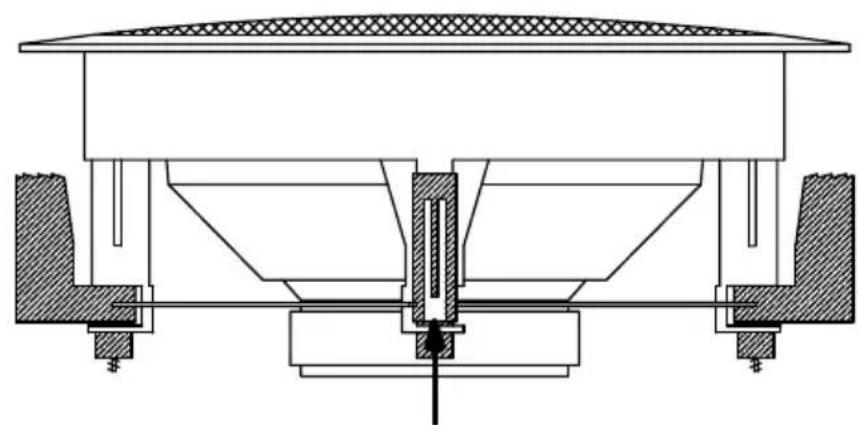

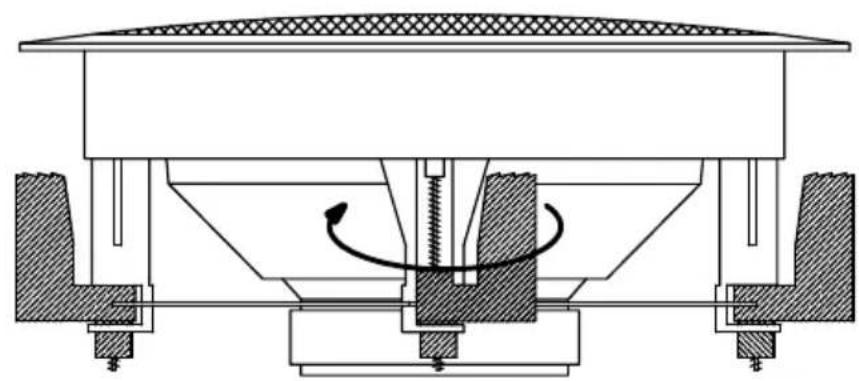

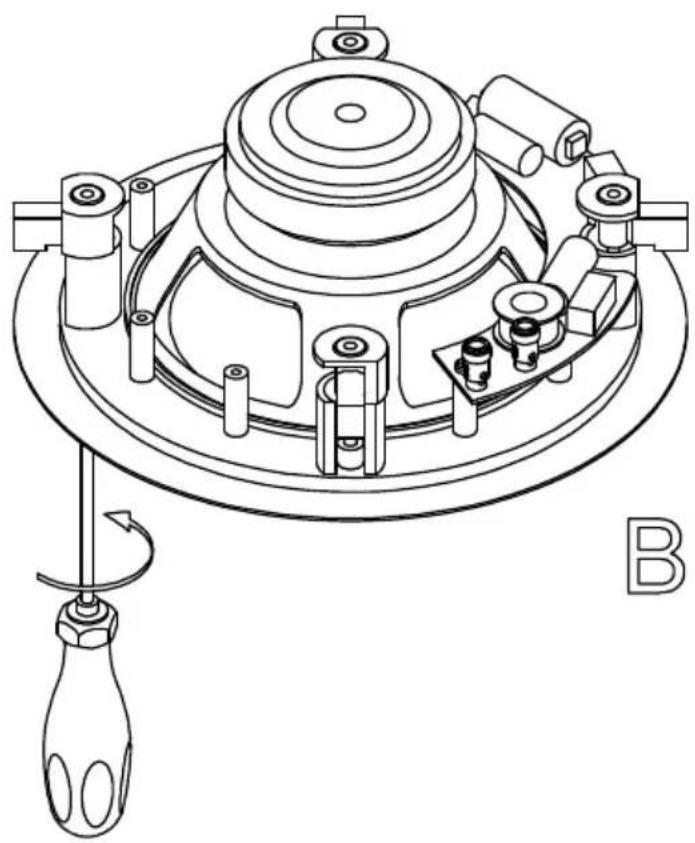

Nach Abnahme des Schutzgitters wird der Klemmmechanismus zur Befestigung des Laufsprechers zugänglich. Losen Sie die Schrauben und bringen Sie die Klemmen in Position A. Nach der Platzierung im Lochausschnittziehen Sie die Schrauben an. Dadurch drehen sich die Klemmen automatisch in Position B und werden festgezogen.

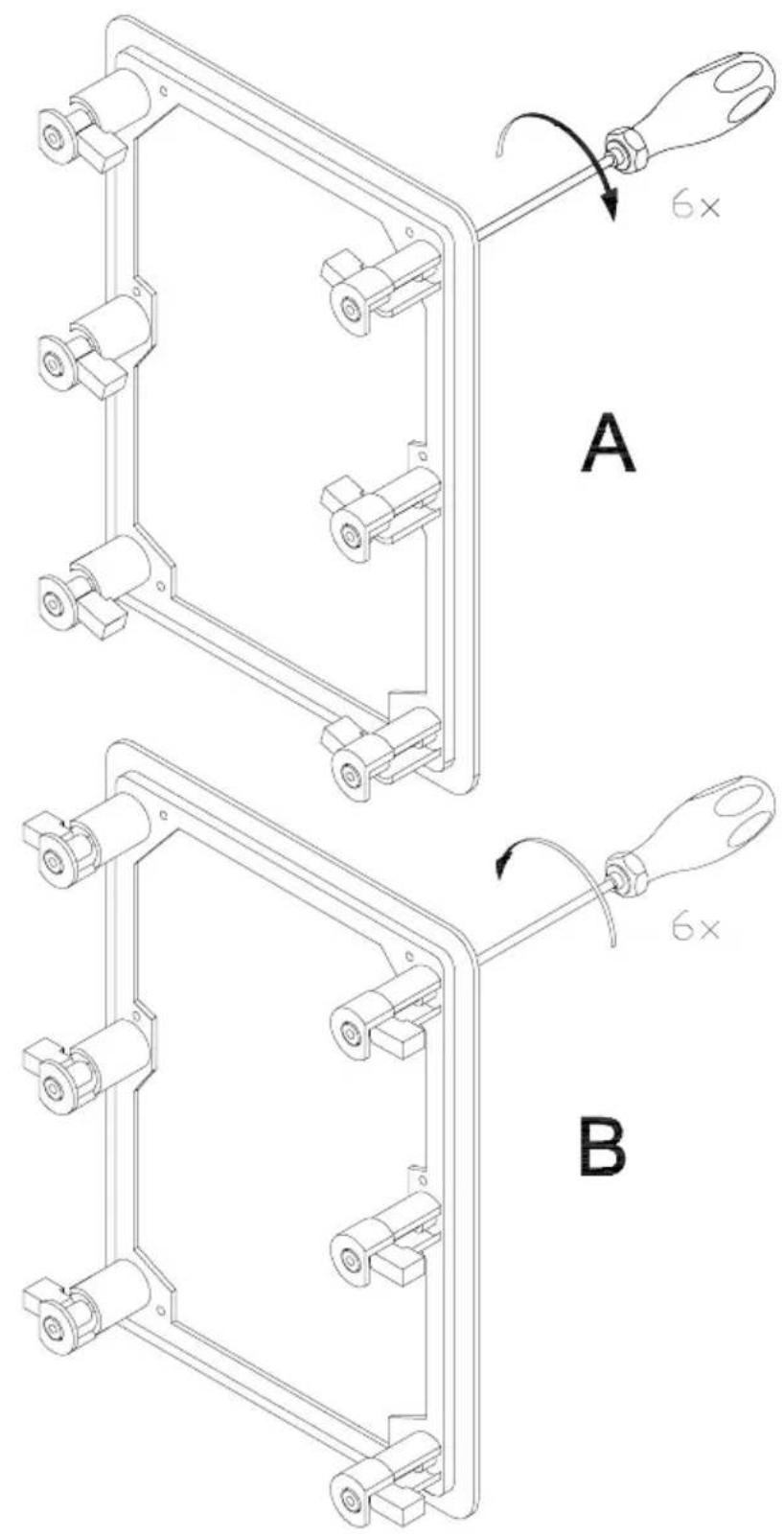

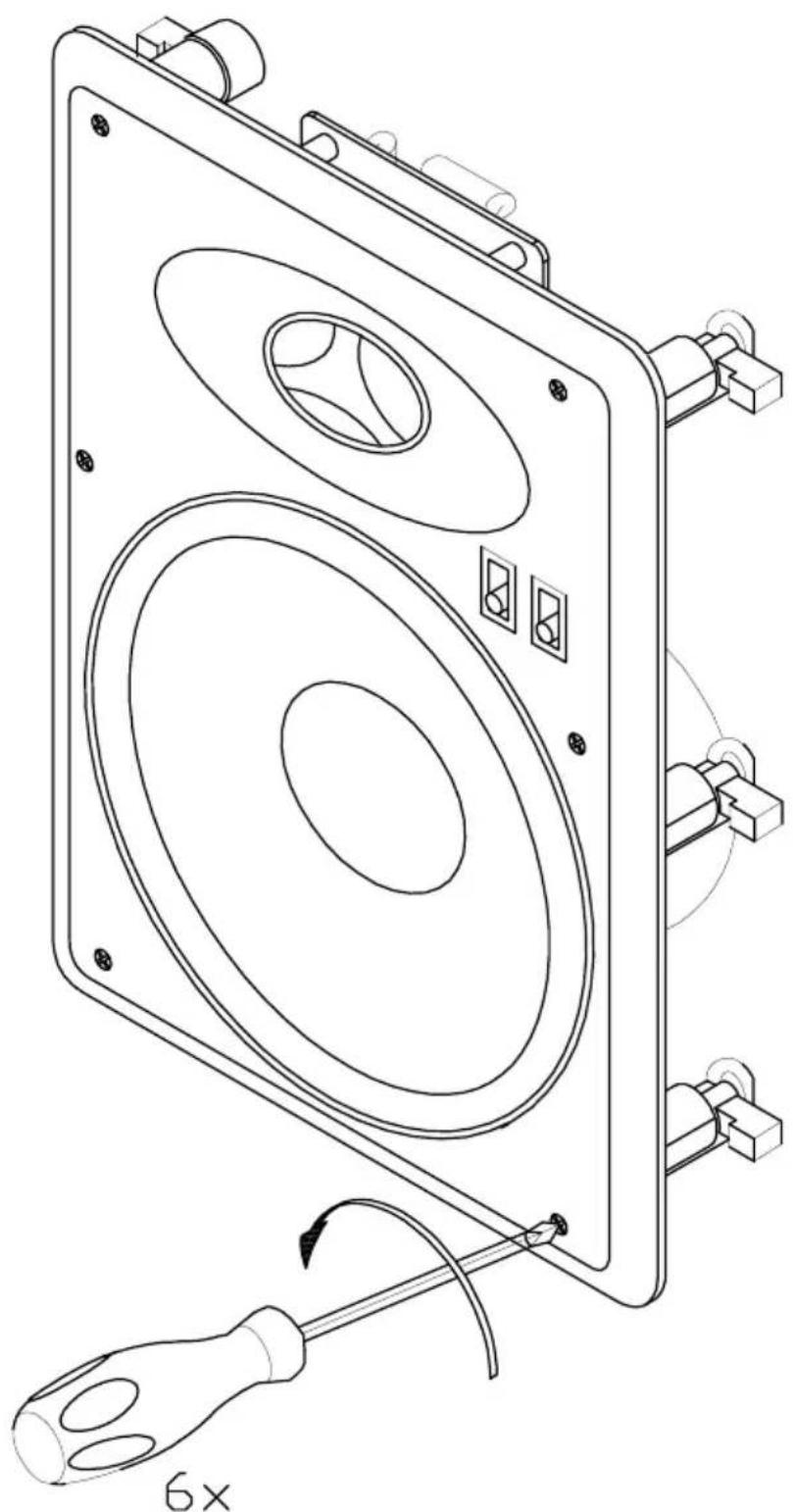

Nach Abnahme des Schutzgitters demontieren Sie zuerst die Schallwand mittels der 6 sightbaren Kreuzschlitzschrauben (Abb. 3.1). Lösen Sie die Schrauben und bringen Sie die Klemmen in Position A (s. Bild 3.2). Nach der Platzierung im Lochausschnittziehen Sie die Schrauben an. Dadurch drehen sich die Klemmen automatisch in Position B und werden festgezogen.

GENERELLES ZUM ANSCHLIESSEN IHRER HECO LAUTSPRECHER

Zum Anschlieben der Laufsprecher benötigen Sie spezielle im Fachhandel erhältliche Laufsprecherkabel. Um Klangverluste zu vermeiden, empfehlen wir für Kabellängen bis 3 m einen Kabelquerschnitt von mindestens 1mm^2 , bei größeren Längen mind. 1,5mm^2 .

Der Veränderk aber. der Receiver solte grundsatzlich ausgeschelt sein, bis alle Verbindungen hergestellt sind. Die Laatsprecher solten sich, um die richtigen Kabellängen abmessen zu konnen, auf ihren angedachten Positionen befinden. Für beiden Kanale solte die gleiche Kabellänge verwendet werden.

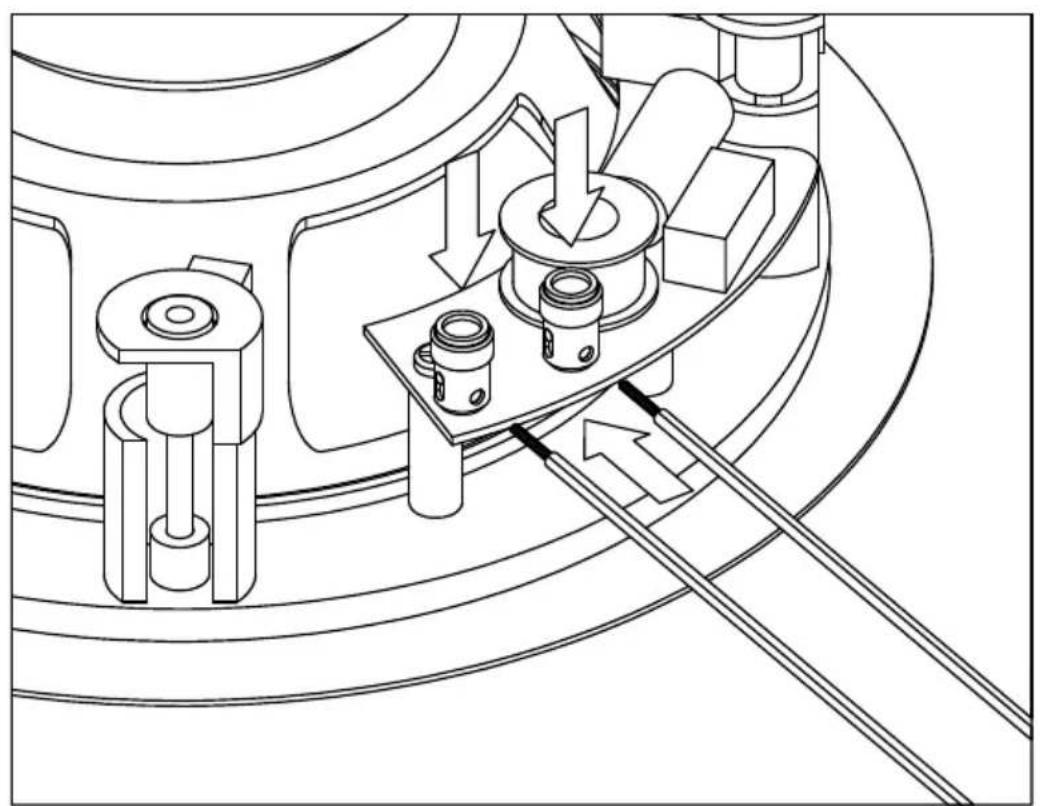

Isolieren Sie nun die Enden der Kabel auf einer Länge von 10 - 15 mm ab und verdrilen Sie die Enden. Die Laufsprecheranschlüsse sind mit einem Klemmmechanismus ausgestattet (Bild 4). Drücken Sie auf den Klemmenkopf und führen Sie das abisolierte Litzenende in die seitliche Bohrung ein. Durch Loslassen des Klemmenkopfes wird das Kabel safer arretiert und ein bestmöglicher Kontakt sichergestellt.

Achten Sieitte beim Anschlieben der Kabel unbedingt auf die phasenrichtige Polung, d. h. es müssen die Schwarzen (-)Klemmen der Laatsprecher mit den (-)Klemmen des Verstärkers verbunden werden und die roten (+)Klemmen der Laatsprecher entsprechend mit den (+)Klemmen des Verstärkers. Bei handelsüblichen Laatsprecherkabeln ist, um ein phasenrichtiges Anschlieben zu erleichtern, eine Kabelader geriffelt oder durch einen Farbstreifen markiert.

Überprüfen Sie noch einmal, dass die Kabel richtig fest sitzen und sich kein Kurzschluss etwas durch abstehende Drahtchen gebildet hat. Dies ware für den angeschlossenen Versteller sehr gefährlich.

AKUSTISCHE ANPASSUNG

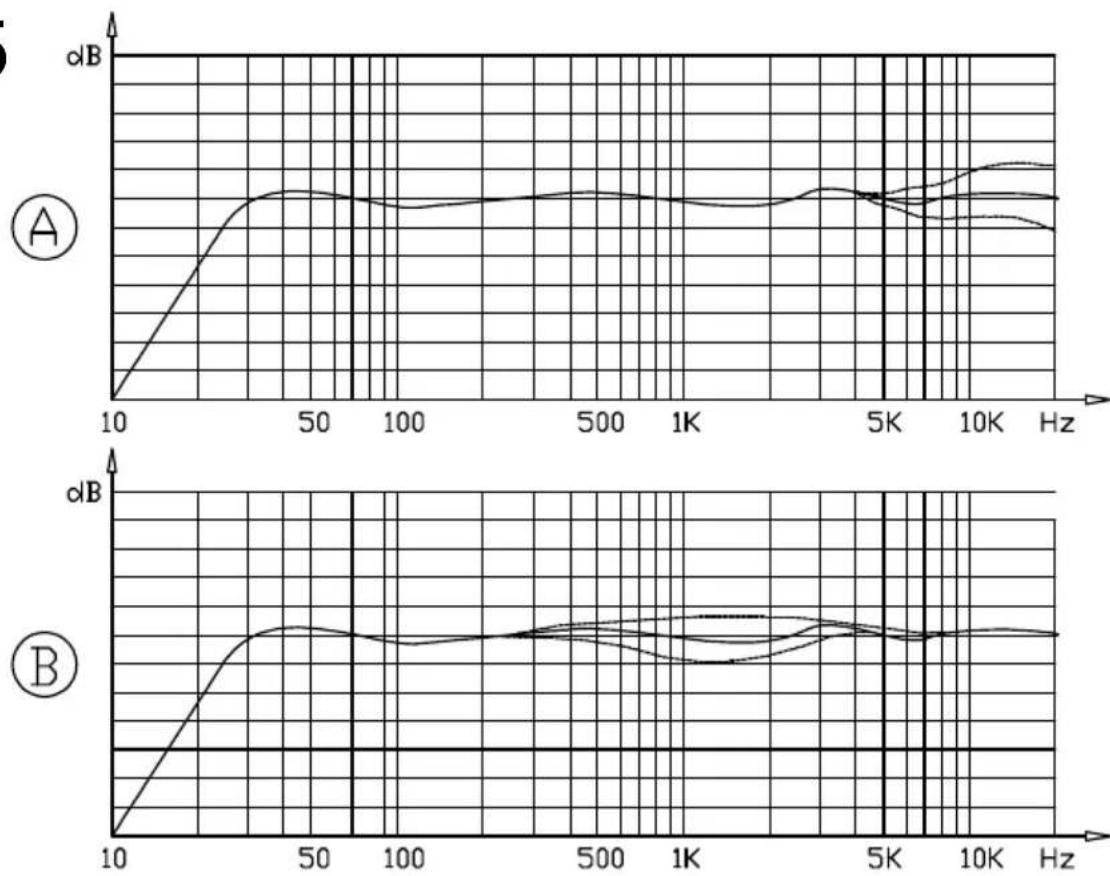

Die Frequenzweiche bietet Ihnen mittels hochwertiger Schalter eine individuelle klangliche Anpassung des Laufsprechersystems:

1. Hochtonpegelverstellung (treble) (Bild 5A)
2. Mitteltonpegelverstellung (midrange) (Bild 5B)

Es empfeht sich, die optimale Einstellung nach dem personlichen Hörgeschmack vorzunehmen. Als Grundeinstellung für verschiedene Hörräume empfehlen wir folgende Schalterpositionen:

Hörraum Beispiel Schalterposition		„treble“	Schalterposition „midrange“
Gering schalldämpfende Einrichtung	Feuchträume, harte Reflexionsflächen, Fliesen, große Glasflächen, Räume mit geringer Möblierung	-3dB -3dB
Normal schalldämpfende Einrichtung	Teppichböden, Glasflächen mit Vorhang, Ledereinrichtungen, Räume mit normaler Möblierung	0dB 0dB
Stark schalldämpfende Einrichtung	Teppichböden, Polster-einrichtungen, schwere Vorhänge, Räume mit starker Möblierung	+3dB 0dB

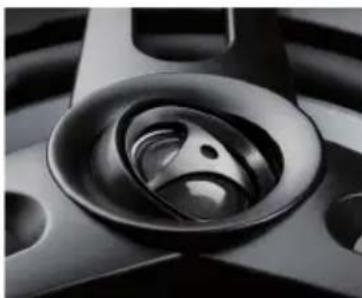

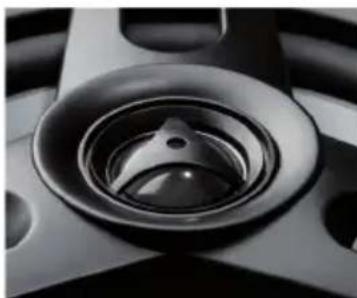

Der Höchtoner{lsst sich Dank „Swivel"-Technologie bis zu 35 Grad schwenken, um somit ein ideales Abstrahlverhalten zu erzielen und eine perfekte Ausrichtung auf den Hörplatz zu erfolglichen:

ANSCHLUSS AN EINEN STEREO VERSTÄRKER

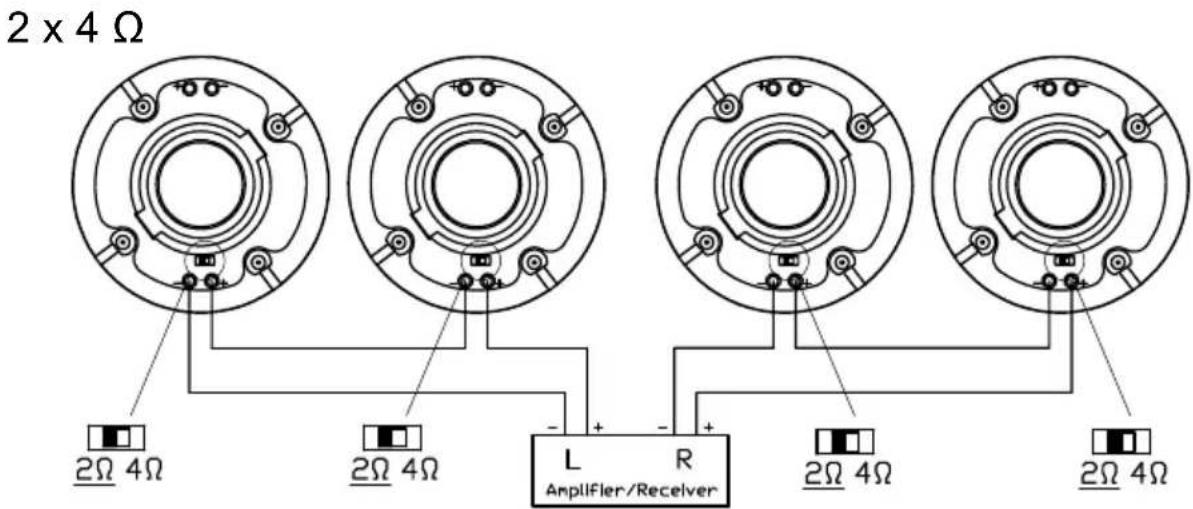

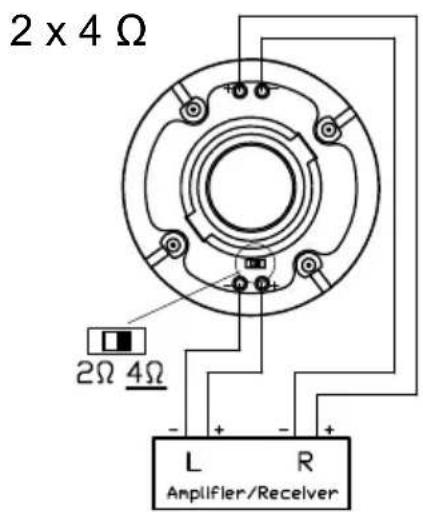

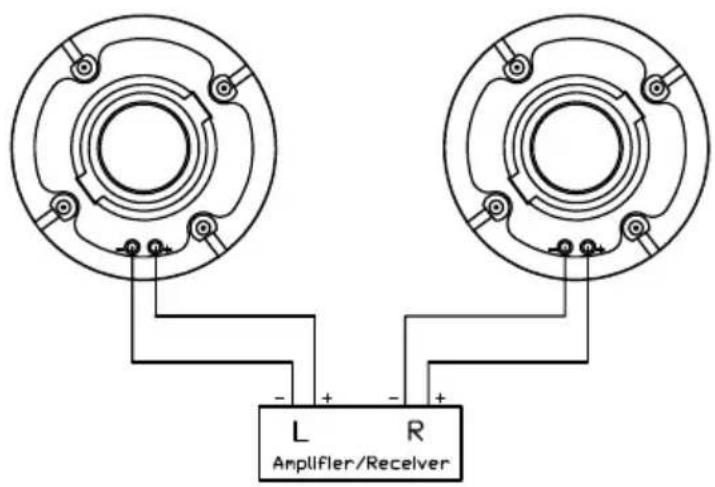

In Abb. 6 ist der Anschluss der Laufsprecher an einen Stereoversteller dargestellt.

TIPPS ZUR VERMEIDUNG VON REPARATURFÄLEN

Alle HECO-Lautsprecher sind auf bestmöglichen Klang abgestimmt, wenn sich die Klangregler in Mittelstellung befinden, d. h. bei linearer Wiedergabe des Verstärkers. Bei stark aufgedrehten Klangreglern wird dem Tieftöner und/oder Hochtöner vermehrt Energie zugeführrt, was bei hohen Lautstärken zu deren Zerstörung führen kann.

Sollten Sie einen Veränder berisizen, der eine wesentlich hochere Ausgangsleistung besitzt, als bei den Boxen an Belastbarkeit angegeben ist, konnen brachiale Lautstärken zur Zerstörung der Laufsprecher führen - was aberrecht Selten vorkommen.

Verstärker mit schwacher Ausgangsleistung jedoch konnen schon bei mittleren Lautstärken den Boxen gefährlich werden, weil sie viel Schneller übersteuert werden konnen als kräftige Verstärker. Diese Übersteuerung verursacht deutlich messbare und hörbare Verzerrungen, die äußert gefährlich für ihre Laatsprecher sind.

Bitte achten Sie deshalb bei der Lautstärkeeinstellung auf Verzerrungen - und drehen Sie dann sofort leiser. Werigeria laut hort, sollte darauf auf achten, dass der Verstärker zumindest die Ausgangsleistung aufbringt, mit der die Boxen belastet werden konnen.

IM ALLGEMEINEN...

konnen Verstärker, Tuner und CD/DVD Player - nicht nur bei preiswerten Produkten - nicht hörbare, hochfrequente Schwingungen erzeugen. Sollen ihre Hochtöner bei leiser bis mittlerer Lautstärke ausfallen, halten Sieitte ihre Anlage vom Fachmann daraufhin überprüfen.

TECHNISCHE DATEN

INC 802 INC 602 INC 2602

Belastbarkeit: 120 / 200 Watt 100 / 180 Watt 100 / 180 Watt

Impedanz 4 - 8 Ohm 4 - 8 Ohm 2 x 4 Ohm

Übergangsfrequency: 3500 Hz 3500 Hz 3600 Hz

Frequenzbereich: 32 - 32.000 Hz 35 - 32.000 Hz 35 - 30.000 Hz

Empfohlene Verstärkerleistung: 30 - 180 Watt 30 - 140 Watt 30 - 160 Watt

Wirkungsgrad (1 Watt/1 m): 91 dB 90 dB 90 dB

Außenmaß 0: 272 mm 231 mm 231 mm

Lochausschnitt 242 mm 198 mm 198 mm

Einbautiefe: 112 mm 98 mm 92 mm

INW802 INW602

Belastbarkeit: 120 / 200 Watt 100 / 180 Watt

Impedanz 4 Ohm 4-8 Ohm

Übergangsfrequency: 3500 Hz 3500 Hz

Frequenzbereich: 32 - 32.000 Hz 38 - 32.000 Hz

Empfohlene Verstärkerleistung: 30-180 Watt 30-160 Watt

Wirkungsgrad (1 Watt/1 m): 91 dB 90 dB

Außenmaß (B x H): 253 x 356 mm 219 x 306 mm

Lochausschnitt (BxH): 223 × 325 ~mm 188 × 274 ~mm

Einbautiefe: 90 mm 75 mm

Technische Änderungen vorbehalten.

Dear HECO Customer,

INW 802 / INW 602 ( bild 3)

1

a) Eine der 4 Klammern so welt nach links drehen, dass sie sich nach oben verschieben{lsst.
a) Turn one of the 4 clamps to the left side until it can be moved upwards.

b) Klammer mit Kraft von unter gegen das Gitter drucken
a) Press the clamp against the grille.

c) Gitter abnehmen
a) Remove the grille.

2

3.1

3.2

4

5

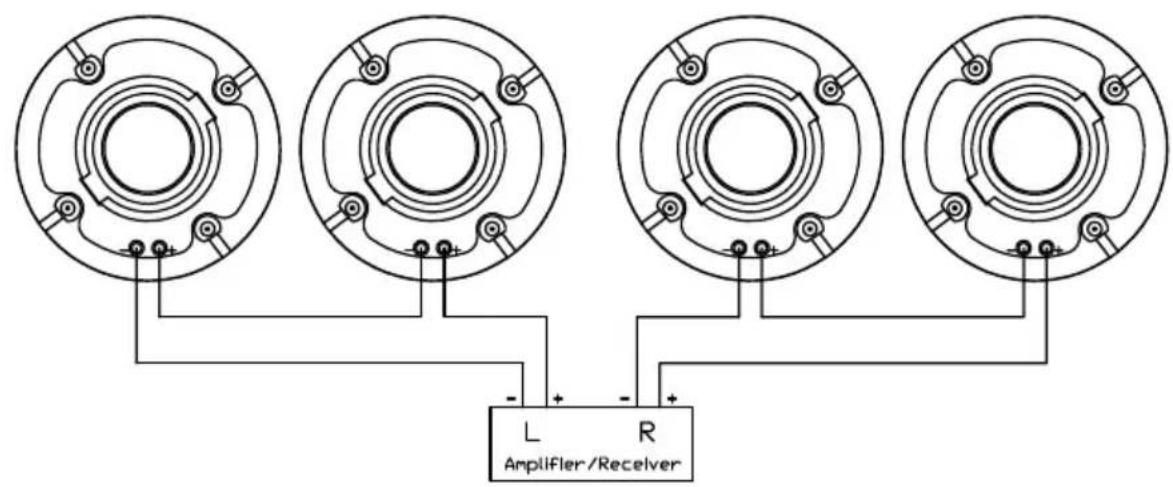

6 INC 802 / INC 602 / INW 802 / INW 602

2 × 4

2 × 8

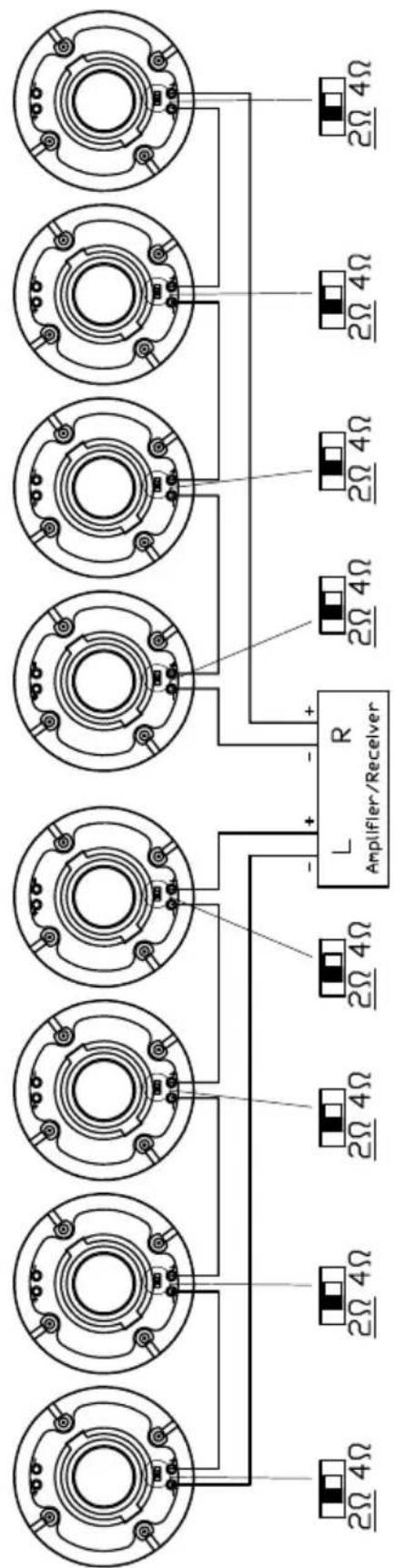

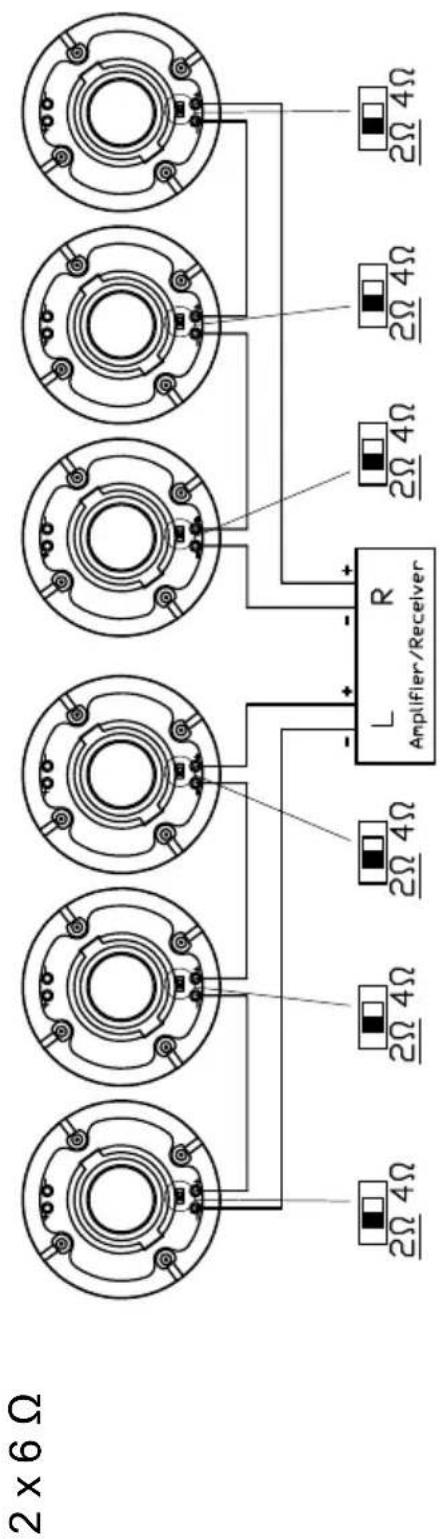

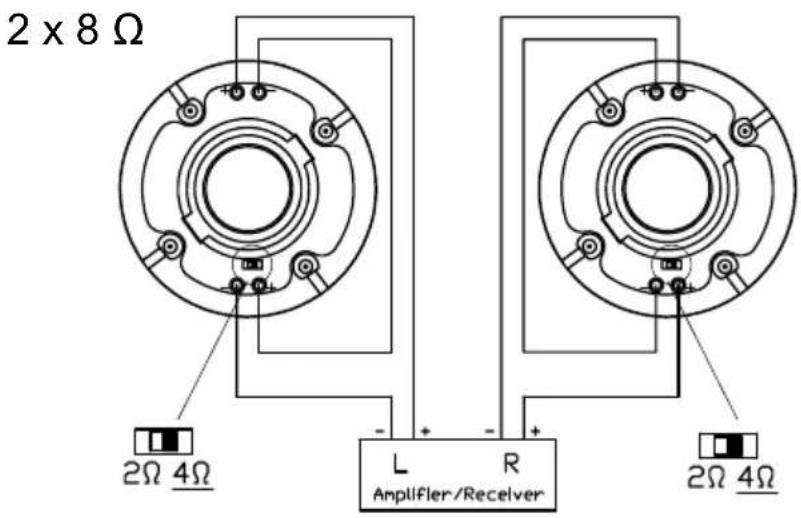

6 INC 2602

INC 2602

6

2 × 8

Wir gratulieren Ihnen! Durch ihre kluge Wahl sind Sie Besitzer eines HECO HiFi-Produktes geworden. HECO HiFi-Produkte erfreuen sich aufgrund der hohen Qualität eines ausgezeichneten Rufes weltweit. Dieser hohe Qualitätsstandard ermöglicht es für HECO HiFi-Produkte 5 Jahre Garantie zu gewährten.

Die Produkte werden während des gesamten Fertigungsvorgangeslaufendkontrolliert und geprüft. Im Servicefall beachten Sieitte folgenden:

1. Die Garantiezeit beginnt mit dem Kauf des Produktes und gilt nur fur den Erstbesitzer.
2. Wahl durch Austausch oder Nachbesserung der defekten Teile. Weitergehende Ansprüche, insbesondere auf Minderung, Wandlung, Schadenersatz oder Folgeschäden sind ausgeschlossen. Die Garantiezeit wird von einer Garantieleistung durch uns nicht berührt.
3. Am Produkt dürfen keine unsachgemäßen Eingriffe vorgenommen worden sein.
4. Bei Inanspruchnahme der Garantie wenden Sie sichitte zunachst an ihren Fachhändler. Sollte es sich als notwendig erweisen, das Produkt an uns einschicken, so sorgen Sieitte davon, dass das Produkt in einwandfreier Originalverpackung verschicht wird, die Kontrollkarte ausgefüllt dem Produkt beiliegt die Kaufquittung beigeufigt ist.

5. Von der Garantie ausgenommen sind: • Leuchtmittel • Verschleibeite • Transportschäden, sightbar oder unsichtbar (Reklamationen für solche Schäden müssen umgehend bei der Transportfirma, Bahn oder Post eingereicht werden.) • Kratzer in Metalteilen, Frontabdeckungen u.s.w. (These Defekte müssen innerhalb von 5 Tagen nach Kauf direkt bei ihrem Handler reklamiert werden.) • Fehler, die durch fehlherfaste Aufstellung, falschen Anschluss, unsachgemäß Bedienung (siehe Bedienungsanleitung), Beanspruchung oder äußere gewaltsame Einwirkung entstanden sind. • Unsachgemäß reparierte oder geänderte Geräte, die von anderer Seite als von uns geöffnet wurden.

6. Folgeschäden an fremden Geräten - Kostenerstattung bei Schadensbehebung durch Dritte ohne unser vorheriges Einverständnis.

Serien-Nr./Serial-No.

Name und Anschrift des Handlers/Stempel

Nur gültig in Verbindung mit ihrer Kaufquittung!
