Tipo de produto	Fone de ouvido estéreo infravermelho sem fio
Marca	Sony
Modelo	MDR-RF845RK
Dimensões do transmissor	150 mm (diâmetro) x 108 mm (altura)
Peso do transmissor	190 g
Peso do fone de ouvido	240 g (com bateria recarregável integrada)
Alimentação do transmissor	CC 9 V via adaptador de energia fornecido
Alimentação do fone de ouvido	Bateria recarregável Ni-Cd integrada (2,4 V, 700 mAh)
Frequência portadora	863,5 - 864,5 MHz
Modulação	FM estéreo
Resposta em frequência	20 - 20.000 Hz
Autonomia do fone de ouvido (aproximada)	24 horas (após 1 hora de carga)
Tempo de carga	1 hora para carga completa
Alcance máximo (sem interferências)	Aproximadamente 100 m
Funções principais	Ligar/desligar automático, recarga no transmissor, seleção de canal, sintonia automática (TUNING), filtro anti-ruído (NOISE FILTER)
Conectividade	Entrada de áudio: conector phono / mini plug estéreo (3,5 mm)
Acessórios fornecidos	Adaptador de energia, cabo de ligação (1 m), adaptador de conector universal (mini plug estéreo para conector estéreo 3,5 mm)
Manutenção e limpeza	Limpar com um pano seco; substituir as almofadas se desgastadas (peças disponíveis na Sony)
Segurança	Evitar audição prolongada em volume alto; não expor à umidade; desconectar o adaptador em caso de não uso prolongado
Reparabilidade	Bateria recarregável substituível por um profissional (revendedor Sony); outros reparos devem ser confiados ao serviço pós-venda Sony

Perguntas frequentes - MDRRF845RK SONY

Como recarregar a bateria do fone de ouvido Sony MDR-RF845RK?

Coloque o fone de ouvido no transmissor alinhando os pinos de carregamento. O indicador verde acende durante a carga. A carga completa dura cerca de 1 hora.

Qual é o alcance máximo do fone de ouvido?

O alcance pode atingir 100 metros em campo livre sem interferências. Obstáculos metálicos ou aparelhos elétricos podem reduzir essa distância.

O que fazer se não ouvir nenhum som com o fone de ouvido?

Verifique as conexões de áudio, a alimentação da fonte, o volume da fonte. Certifique-se de que o fone está carregado e que o canal selecionado corresponde. Pressione o botão TUNING para sintonia automática.

Como evitar interferências ou ruído de fundo?

Aproxime-se do transmissor, mude de canal com o seletor CHANNEL e ative o interruptor NOISE FILTER (posição ON) se o transmissor estiver conectado a uma televisão ou videocassete.

Qual é a autonomia da bateria após uma carga completa?

A autonomia é de aproximadamente 24 horas para o modelo MDR-RF845RK (a 1 mW + 1 mW, 1 kHz).

O fone de ouvido entra automaticamente em espera?

Sim, o fone desliga automaticamente quando você o retira da cabeça. Ele liga novamente assim que você o coloca. O transmissor interrompe a emissão de RF após 4 minutos sem sinal de áudio.

Posso substituir as almofadas eu mesmo?

Sim, remova a almofada antiga retirando-a da ranhura e insira a nova certificando-se de que toda a borda esteja bem encaixada. Você pode comprar almofadas novas no seu revendedor Sony.

Qual adaptador de energia devo usar?

Use exclusivamente o adaptador de energia fornecido com o aparelho (saída CC 9 V). O uso de outro adaptador pode danificar o transmissor.

O fone de ouvido funciona com qualquer fonte de áudio?

Sim, pode ser conectado a uma saída de fone de ouvido, LINE OUT ou REC OUT de uma televisão, sistema estéreo, leitor de CD/MD, etc. Use o cabo de ligação e o adaptador fornecidos.

Como substituir a bateria recarregável interna do fone de ouvido?

A bateria é integrada e deve ser substituída por um profissional. Para removê-la antes de descartar o fone, remova a almofada esquerda, desaperte os seis parafusos e abra o compartimento. Confie a substituição a um revendedor Sony autorizado.

MANUAL DE UTILIZADOR MDRRF845RK SONY

Manual de instruções PT

MDR-RF845RK

MDR-RF815RK

AVERTISSEMENT

Para evitar riscos de incêndio ou choque eléctrico, não exponha o aparelho a chuva ou humidade.

Para evitar choque eléctrico, não abra o aparelho. A manutenção deve ser feita apenas por pessoal qualificado.

CE!

Este equipamento cumpre os requisitos essenciais da directiva 1999/5/EC referente a equipamento para terminais de telecomunicações e rádio (Radio and Telecommunications Terminal Equipment Directive).

Este produto destina-se a ser utilizado nos seguintes países:

Versão CEK: Reino Unido

Versão CED: Alemanha, Suécia, Dinamarca, Finlândia, Noruega, Bélgica, Suíça, Áustria, Países Baixos, França, Portugal, Itália

Para verificar a versão, consulte a etiqueta do código de barras localizada na parte de cima da caixa.

Bem-vindo!

Muito obrigado pela aquisição do Sistema de Auscultadores Estéreo Sem Fio Sony MDR-RF845RK/RF815RK. Antes de utilizar o aparelho, leia atentamente este manual e guarde-o para futuras consultas.

Eis algumas de suas características:

• Sistema sem fio que possibilita a audição de programas livre das restrições de um cabo.
• Reprodução de som de alta fidelidade.
• Um transmissor compacto com um transformador de CA (fornecido) que permite um carregamento simples da bateria dos auscultadores. Basta colocar os auscultadores no transmissor para poder carregar a bateria.
• Confortáveis auscultadores do tipo supra-aural com faixa de cabeça auto-ajustável.
• Função ON/OFF (activação/desactivação) automática nos auscultadores para preservar a carga da bateria.

Notas sobre o desempenho na recepção

Como o sistema deste equipamento utiliza sinais de frequência muito altas na faixa dos 800 MHz, o desempenho na recepção pode deteriorar-se em função do ambiente em que se encontra. Os exemplos a seguir ilustram condições que podem reduzir a gama de recepção possível ou causar interferências na recepção.

• Interior de um edifício com paredes de vigas de aço.
• Zona com muitos móveis de aço, etc.
• Zona com muitos aparelhos eléctricos capazes de gerar ruídos electromagnéticos.
• Transmissor localizado sobre um instrumento metálico.
• Zona voltada para a estrada.
• Ruídos ou sinais de interferência presentes nos arredores devido a emissores-receptores de rádio em camiões, etc.
• Ruídos ou sinais de interferência presentes nos arredores devido a sistemas de comunicação sem fio instalados ao longo das estradas.

Índice

Preparativos

Desempacotamento...... 4

Configuração do transmissor ..... 4

Carregamento da bateria dos auscultadores 6

Funcionamento do sistema

Ouvir de um programa .... 7

As zonas de alcance eficaz do transmissor .... 9

Substituição das esponjas dos auscultadores 9

Informações adicionais

Precauções .... 10

Resolução de problemas.... 10

Especificações ...... 11

Preparativos

Desempacotamento

Verifique se recebeu os seguintes itens:

- Os auscultadores

- Cabo de ligação (fichas RCA minificha estéreo), 1 m

Configuração do transmissor

1 Ligue o transmissor ao equipamento de áudio/vídeo. Seleccione uma das ligações abaixo, conforme o tipo da tomada:

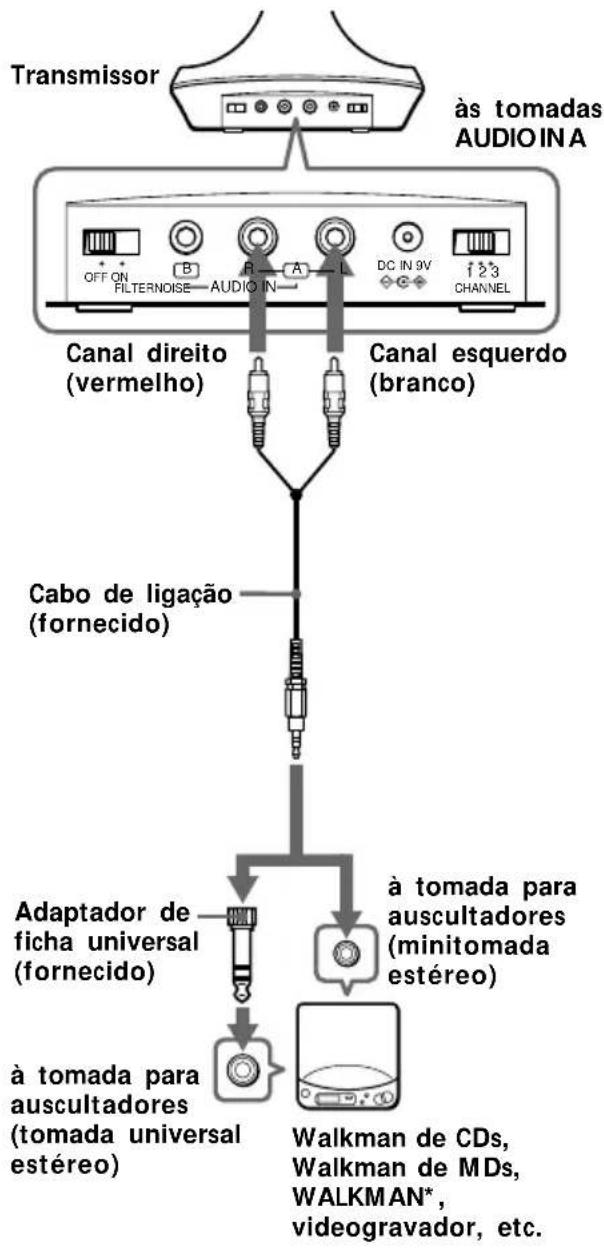

ⒶPara ligar a uma tomada para auscultadores


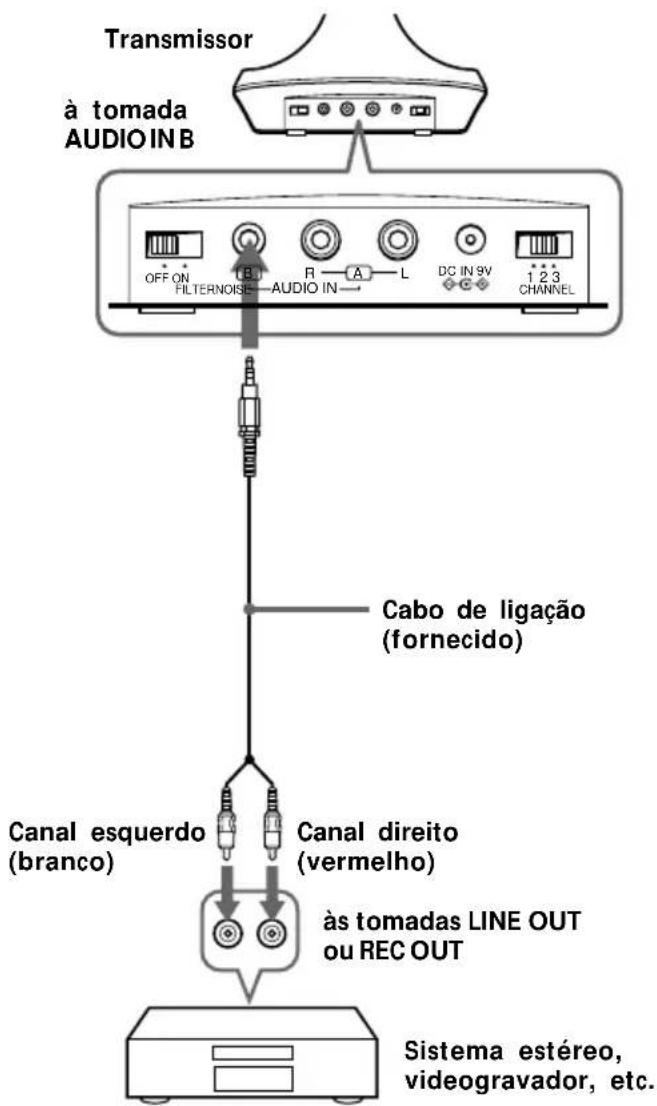

⑧Para ligar às tomadas LINE OUT ou REC OUT

Transmissor à tomada AUDIO IN B OFF ON FILTERNOISE LB AUDIO IN R A L DC IN 9V 1 2 3 CHANNEL Cabo de ligação (fornecido) Canal esquerdo (branco) Canal direito (vermelho) às tomadas LINE OUT ou REC OUT Sistema estéreo, videogravador, etc.

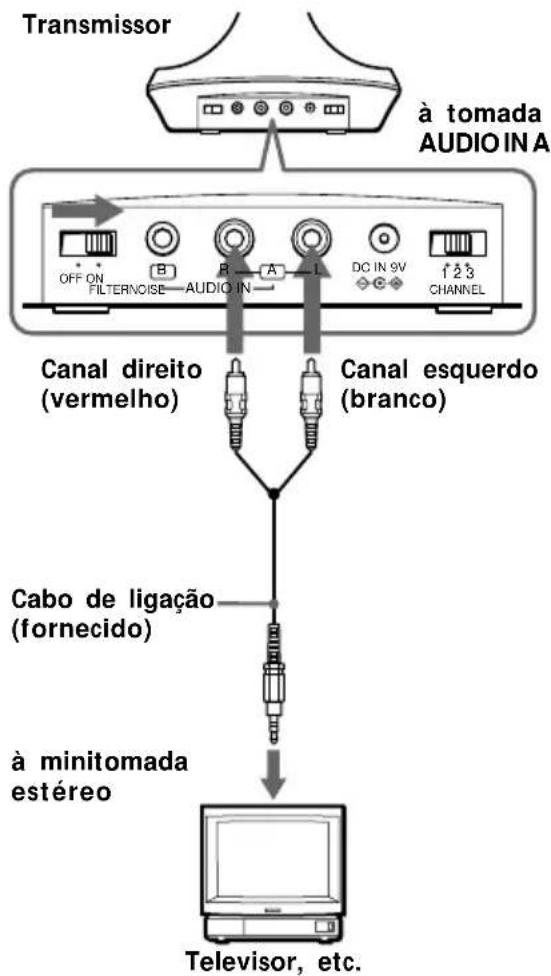

©Para ligar a um televisor, etc. Se ocorrerem ruídos quando o transmissor for ligado ao seu televisor ou videogravador, regule o interruptor NOISE FILTER para ON.

Transmissor à tomada AUDIO IN A OFF ON FILTERNOISE AUDIO IN Canal direito (vermelho) Canal esquerdo (branco) Cabo de ligação (fornecido) à minitomada estéreo Televisor, etc.

Notas

• Caso ligue o transmissor à tomada LINE OUT ou REC OUT de um reprodutor de áudio tal como um leitor de MDs ou leitor de CDs, não regule o interruptor NOISE FILTER para ON. Caso contrário, o volume será limitado.
• O interruptor NOISE FILTER só fica activo no caso da ligação representada no diagrama Ⓐ, na página 4, e Ⓐ. No diagrama Ⓑ, o interruptor não tem efeito.
• Quando o transmissor for colocado sobre ou perto de um televisor, poderá captar ruídos. Em tal caso, coloque o transmissor distante do televisor.

2 Ligue o transmissor a uma tomada da rede CA, utilizando o transformador de CA fornecido.

Notas

- Utilize apenas o transformador de CA fornecido. Não utilize nenhum outro transformador de CA.

Polaridade da ficha

- Quando ligar o transmissor directamente a uma tomada mono para auriculares, o sinal de áudio não será exteriorizado através do canal direito. Em tal caso, utilize o adaptador de ficha PC-236HG de venda avulsa. - Se o equipamento ligado possuir a função AVLS (Sistema de Limitação Automática de Volume), certifique-se de desligar tal função, quando utilizar o transmissor. Caso contrário, será necessário aumentar o volume dos auscultadores, o que poderá resultar em ruídos.

* WALKMAN é uma marca registada de Sony Corporation.

Carregamento da bateria dos auscultadores

Utilização dos auscultadores pela primeira vez

Quando utilizar os auscultadores pela primeira vez, carregue a bateria da seguinte forma.

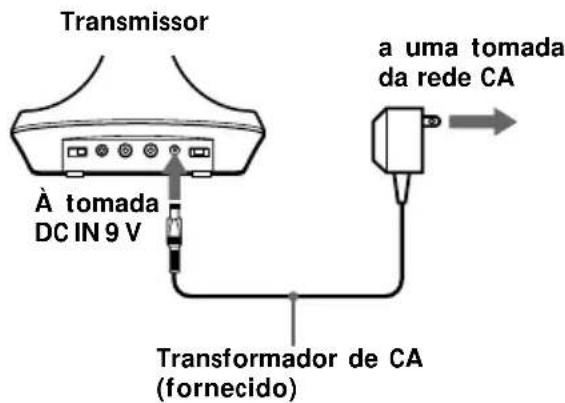

1 Ligue o transmissor a uma fonte de alimentação.

Transmissor À tomada DC IN 9 V a uma tomada da rede CA Transformador de CA (fornecido)

power

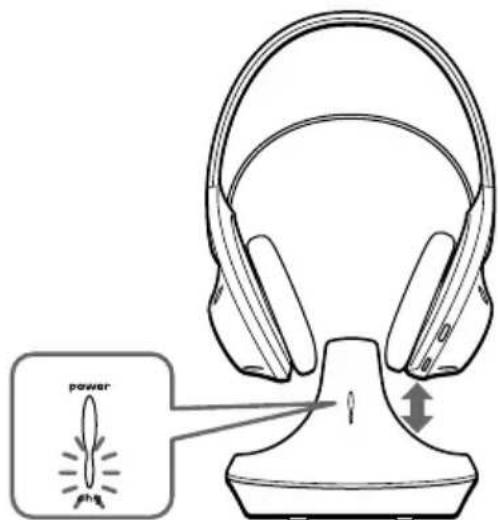

Coloque os auscultadores no transmissor de modo a que os pinos de carga do transmissor encaixem nos contactos de carga existentes na parte inferior do compartimento do lado direito. O indicador de carga do transmissor acende a verde para indicar que a bateria está a ser carregada.

Para recarregar a bateria dos auscultadores após a utilização

Visto que una pequena quantidade de corrente eléctrica é utilizada para o carregamento, não há necessidade de se preocupar com sobrecargas.

Carregamento e horas de utilização

Horas aprox. de carregamento	Tempo aprox. de utilização*
	MDR- MDR-RF845RK RF815RK
1	50 minutos	55 minutos
24**	20 horas 23	horas

* a 1 kHz, 1 mW + 1 mW de saída

** As horas requeridas para carregar completamente baterias vazias.

Funcionamento do sistema

Ouvir um programa

1 Em primeiro lugar, ligue o equipamento de áudio/vídeo e inicie a reprodução.

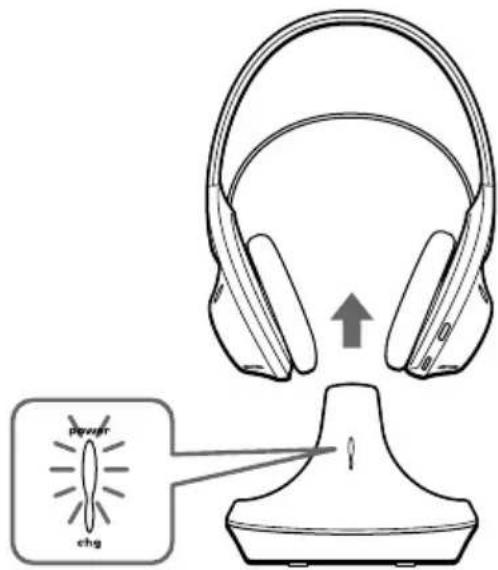

2 Retire os auscultadores do transmissor. O indicador de corrente do transmissor acende a vermelho.

devser chg

3 Seleccione a frequência de rádio com o selector CHANNEL.

1 2 3 CHANNEL

4 Quando colocar os auscultadores nos ouvidos, a respectiva alimentação ligase automaticamente.

continua na próxima página

5-Ⓐ Aumente o volume para um nível moderado com o controlo VOL.

Carregue no botão TUNING por breves instantes para efectuar a sintonização automática dos auscultadores.

Se não conseguir receber um sinal de áudio nítido, carregue novamente no botão.

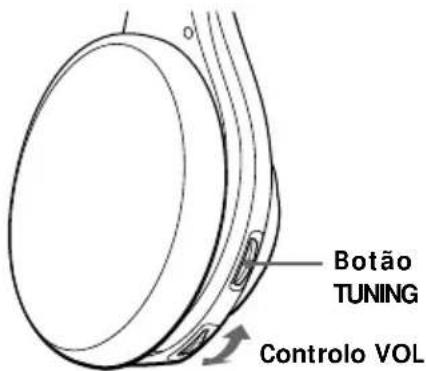

Ⓐ MDR-RF845RK

Botão TUNING Controlo VOL

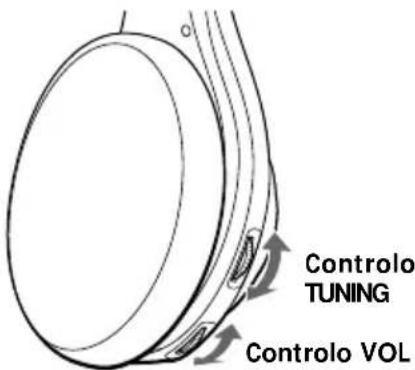

5-⑧Aumente o volume a um nível moderado com o controlo VOL e então sintonize os auscultadores na frequência do transmissor com o controlo TUNING, até poder escutar o sinal de áudio em bom nível e com nitidez.

⑧ MDR-RF815RK

Controlo TUNING Controlo VOL

Experimente os passos 3 e 5 acima até que o desempenho da recepção melhore.

Envio de sinais RF a partir do transmissor

O transmissor começará a enviar os sinais RF automaticamente, quando detectar sinais de áudio provenientes do equipamento ligado.

Se não for detectado um sinal durante cerca de quatro minutos, o transmissor pára de enviar sinais RF e o indicador de corrente desliga-se.

Quando o transmissor receber novamente um sinal de áudio, começa a enviar sinais RF e o indicador de corrente acende novamente a vermelho.

Se o sinal de áudio for muito fraco, o transmissor não envia sinais RF. Se o transmissor estiver ligado a uma tomada para auscultadores, certifique-se de que o volume do equipamento ligado está regulado para 5 – 6 ou mais.

Pode não ser possível escutar o início do som proveniente dos auscultadores até que o transmissor comece a enviar os sinais RF após detectar um sinal de áudio.

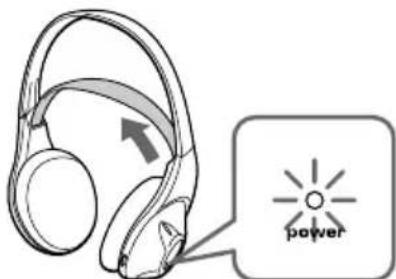

Função de activação/desactivação automática da alimentação

Quando os auscultadores forem removidos dos ouvidos, a alimentação desligar-se-á automaticamente. Não permita que a faixa auto- ajustável seja puxada para cima, caso contrário, os auscultadores serão activados.

power

A alimentação é ligada.

Nota

Se ouvir um ruído sibilante, aproxime-se do transmissor.

As zonas de alcance eficaz do transmissor

A distância ideal é de até cerca de 100 m sem que o sistema capte interferências. No entanto, tal distância pode variar de acordo com o local e o ambiente. Se o sistema captar algum ruído durante o seu funcionamento dentro da distância acima mencionada, reduza a distância entre o transmissor e os auscultadores ou seleccione o outro canal.

Notas

• Quando os auscultadores forem utilizados dentro das zonas de alcance eficaz do transmissor, este poderá ser colocado em qualquer direcção a partir do ouvinte.
• Mesmo dentro da área de recepção de sinal, há alguns pontos (ponto morto) em que o sinal RF não pode ser recebido. Esta característica é inerente aos sinais RF, não caracterizando uma avaria. Com um ligeiro movimento no transmissor, a localização do ponto morto pode ser mudada.

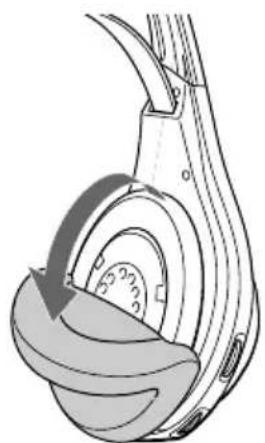

Substituição das esponjas dos auscultadores

Quando as esponjas dos auscultadores ficarem sujas ou estiverem danificadas, obtenha outras para substituição no seu agente Sony. Troque-as tal como ilustrado abaixo.

1 Remova a esponja a substituir da ranhura do auscultador.

Certifique-se de que a borda inteira da esponja do auscultador fica bem encaixada na ranhura.

Precauções

• Se o transmissor não for utilizado durante um longo período, desligue o transformador de CA da tomada da rede CA, segurando-o pela ficha. Não puxe pelo cabo.
• Não deixe o sistema de auscultadores estéreo sem fio sujeito à luz solar directa, calor ou humidade.

Notas sobre os auscultadores

Prevenção contra danos na audição

Evite utilizar os auscultadores com volumes elevados. Especialistas em audição advertem contra a audição contínua, alta e prolongada com auscultadores. Se escutar um som agudo, reduza o volume ou interrompa a utilização dos auscultadores.

Consideração por terceiros

Mantenha o volume com um nível moderado. Isto permitir-lhe-á escutar os sons do exterior e respeitar as pessoas ao seu redor.

Caso surjam quaisquer dúvidas ou problemas relativamente ao sistema, que não estejam abrangidos neste manual, consulte o agente Sony mais próximo.

Quando se dirigir ao agente da Sony para requisitar serviços de reparação, tem de levar o transmissor e os auscultadores.

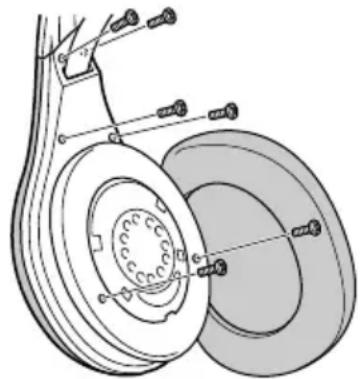

Deitar fora os auscultadores

Antes de deitar fora os auscultadores, retire a bateria recarregável neles incorporada. Primeiro, retire a esponja do auscultador esquerdo. Encontrará seis parafusos. Desaperte os seis parafusos e abra o auscultador.

Resolução de problemas

Problema Solução

Ausência de som/Abafamento de som	Verifique as ligações do equipamento de áudio/vídeo ou do transformador de CA.
	Verifique se o equipamento de áudio/vídeo está activado.
	Aumente o volume do equipamento de áudio/vídeo ligado, se o transmissor estiver ligado à tomada para auscultadores.
	MDR-RF815RK:Mude de frequência de rádio com o selector CHANNEL do transmissor e, em seguida, sintonize os auscultadores com o controlo TUNING.MDR-RF845RK:Mude de frequência de rádio com o selector CHANNEL do transmissor e, em seguida, carregue novamente no botão TUNING.
	A função de silenciamento está activada. Utilize os auscultadores perto do transmissor.
	O brilho do indicador POWER dos auscultadores está fraco ou apagado.• Recarregue a bateria recarregável fornecida ou, se o indicador POWER permanecer apagado depois de recarregar a bateria, leve os auscultadores a um agente Sony para substitui-la.
	Caso ligue o transmissor à tomada LINE OUT ou REC OUT de um reprodutor de áudio, certifique-se de que o interruptor NOISE FILTER está regulado para OFF.
	Certifique-se de que o interruptor NOISE FILTER está regulado para ON ou OFF (se o interruptor ficar encravado entre ON e OFF, o som é cortado).
Problema	Solução
Distorção	Caso o transmissor esteja ligado à tomada para auscultadores, reduza o volume do equipamento de áudio/vídeo ligado.
	Mude de frequência de rádio com o selector CHANNEL do transmissor.
	O brilho do indicador POWER dos auscultadores está fraco ou apagado.• Recarregue a bateria recarregável fornecida ou, se o indicador POWER permanecer apagado depois de recarregar a bateria, leve os auscultadores a um agente Sony para substitui-la.
	Caso ligue o transmissor à tomada LINE OUT ou REC OUT de um leitor de áudio, certifique-se de que o interruptor NOISE FILTER está regulado para OFF.
Ruído de fundo alto	Desloque-se para mais perto do transmissor. À medida que se distancia do transmissor, maior é a probabilidade de se escutarem ruídos.
	Se o transmissor estiver ligado à tomada para auscultadores, aumente o volume do equipamento de áudio/vídeo ligado.
	MDR-RF815RK:Mude de frequência de rádio com o selector CHANNEL do transmissor e, em seguida, sintonize os auscultadores com o controlo TUNING.MDR-RF845RK:Mude de frequência de rádio com o selector CHANNEL do transmissor e, em seguida, carregue novamente no botão TUNING.
	O brilho do indicador POWER dos auscultadores está fraco ou apagado.• Recarregue a bateria recarregável fornecida ou, se o indicador POWER permanecer apagado depois de recarregar a bateria, leve os auscultadores a um agente Sony para substitui-la.
	Caso ligue o transmissor à tomada LINE OUT ou REC OUT de um leitorde áudio, certifique-se de que o interruptor NOISE FILTER está regulado para OFF.

Especificações

Generalidades

Frequência portadora

863,5 - 864,5 MHz

Canal Ch1, Ch2, Ch3

Modulação FM Estéreo

Resposta de frequência

20 - 20.000 Hz

Transmissor TMR-RF845R, TMR-RF815R

Fonte de alimentação

Dimensões Aprox. 150 mm de diâm.

· 108 mm (l/a)

Peso Aprox. 190 g

Fonte de alimentação

DC 2,4 V: Bateria recarregável fornecida

Peso Aprox. 240 g incluindo a bateria recarregável fornecida

Bateria recarregável de Ni-Cd fornecida

Nome do modelo

NC-AA

Tensão 1,2 V

Capacidade 700 mAh

Acessório opcional

Adaptador de ficha

PC-236HG (minitomada estéreo

O design e as especificações estão sujeitos a alterações sem aviso prévio.
