GEBRUIKSAANWIJZING MDRRF845RK SONY

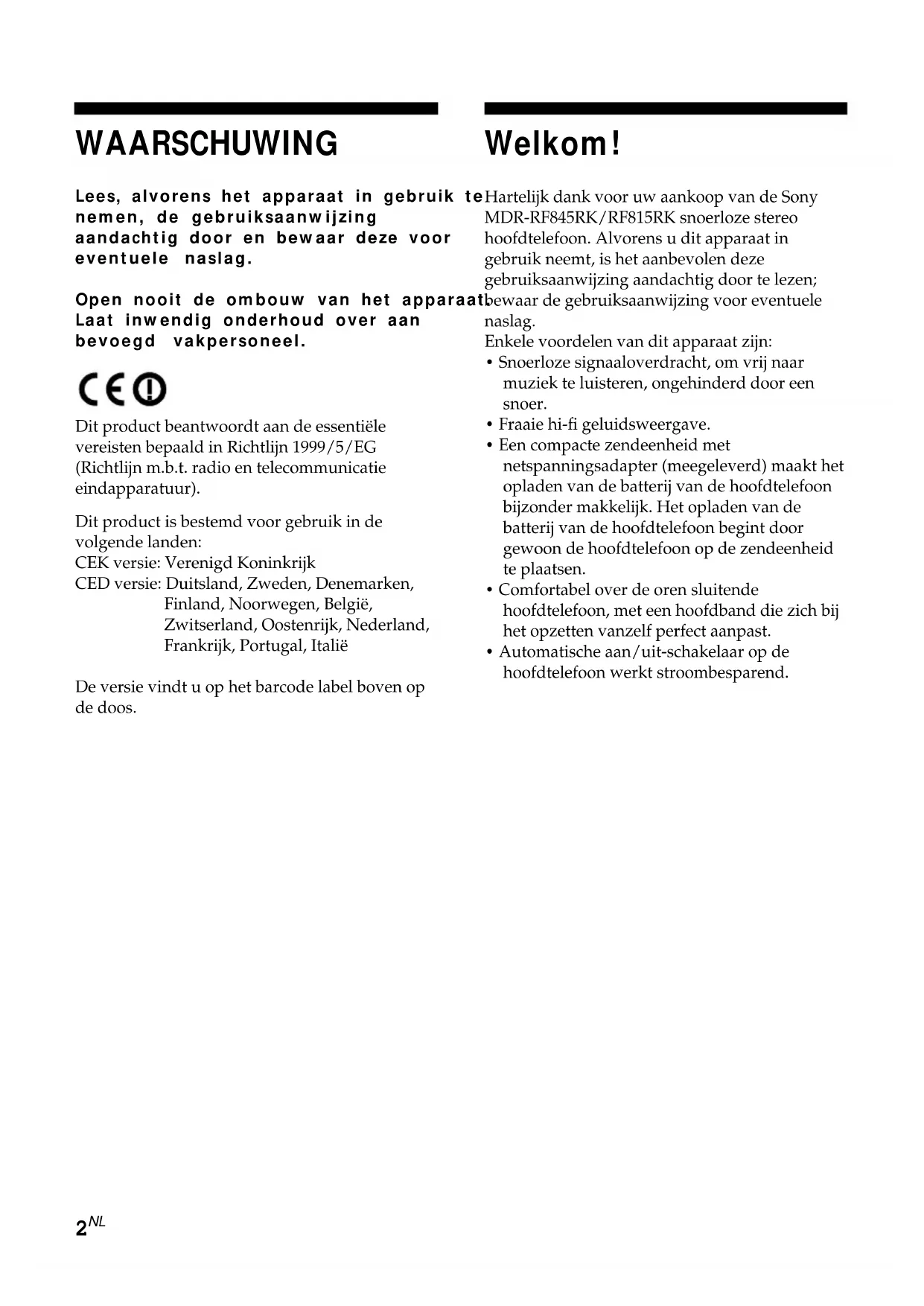

Gebruiksaanwijzing NL

Lees, alvorens het apparaat in gebruik nemen, de gebruiksaanwijzing aandachtig door en bewaar deze voor eventuele naslag.

Open nooit de ombouw van het apparaat Laat inwendig onderhoud over aan bevoegd vakpersoneel.

Dit product beantwoordt aan de essentiële vereisten bepaald in Richtlijn 1999/5/EG (Richtlijn m.b.t. radio en telecommunicatie eindapparatuur).

Dit product is bestemd voor gebruik in de volgende landen:

CEK versie: Verenigd Koninkrijk

CED versie: Duitsland, Zweden, Denemarken, Finland, Noorwegen, België, Zwitserland, Oostenrijk, Nederland, Frankrijk, Portugal, Italië

De versie vindt u op het barcode label boven op de doos.

te Hartelijk dank voor uw aankoop van de Sony MDR-RF845RK/RF815RK snoerloze stereo hoofdtelefoon. Alvorens u dit apparaat in gebruik neemt, is het aanbevolen deze gebruiksaanwijzing aandachtig door te lezen; atbewaar de gebruiksaanwijzing voor eventuele naslag.

Enkele voordelen van dit apparaat zijn:

• Snoerloze signaaloverdracht, om vrij naar muziek te luisteren, ongehinderd door een snoer.
  • Fraaie hi-fi geluidsweergave.
• Een compacte zendeenheid met netspanningsadapter (meegeleverd) maakt het opladen van de batterij van de hoofdtelefoon bijzonder makkelijk. Het opladen van de batterij van de hoofdtelefoon begint door gewoon de hoofdtelefoon op de zendeenheid te plaatsen.
• Comfortabel over de oren sluitende hoofdtelefoon, met een hoofdband die zich bij het opzetten vanzelf perfect aanpast.
• Automatische aan/uit-schakelaar op de hoofdtelefoon werkt stroombesparend.

Opmerkingen voor de beste ontvangst

De signaaloverdracht van deze hoofdtelefoon vindt plaats met zeer hoge radiofrequenties in de 800 MHz band, hetgeen zekere beperkingen stelt aan de omstandigheden voor goede ontvangst. Onder de volgende omstandigheden kan de reikwijdte beperkt zijn of kan de signaaloverdracht minder dan optimaal zijn.

• In een gebouw met stalen balken in de wanden.
• In een kantoor met stalen bureaus, ladenkasten, e.d.
• In een ruimte met veel elektrische apparatuur die elektromagnetische storing kan veroorzaken.
• Bij opstelling van de zendeenheid op een metalen oppervlak.
• Dichtbij een drukke verkeersweg of een straat met veel autoverkeer.
• In een omgeving waar interferentie kan optreden door signalen van radiozendontvangers, zoals van trucks e.d.
• Op plaatsen waar andere draadloze communicatie wordt gebruikt, zoals langs verkeerswegen.

Inhoudsopgave

Voorbereidingen

Uitpakken 4

De zendeenheid voor gebruik gereed maken 4

Opladen van de batterij van de hoofdtelefoon 6

Bediening van de hoofdtelefoon

Luisteren via de hoofdtelefoon ...... 7

Effectieve reikwijdte van de zendeenheid .... 9

Vervangen van de oorkussens ...... 9

Aanvullende informatie

Voorzorgsmaatregelen 10

Verhelpen van storingen 10

Controleer of de volgende onderdelen alle aanwezig zijn:

- Hoofdtelefoon

De zendeenheid voor gebruik gereed maken

1 Sluit de zendeenheid aan op uw audio/video-apparatuur. Afhankelijk van de gebruikte uitgang kiest u een van onderstaande aansluitmethoden:

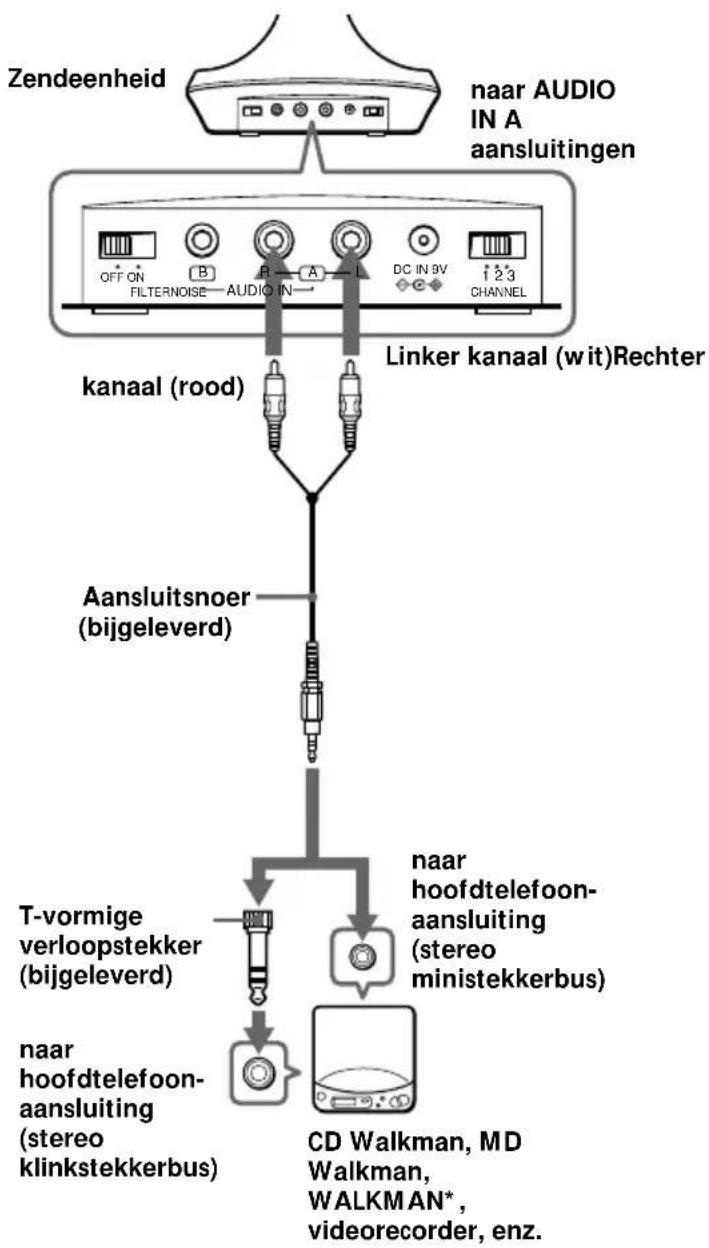

ⒶAansluiten op een hoofdtelefoon- uitgang


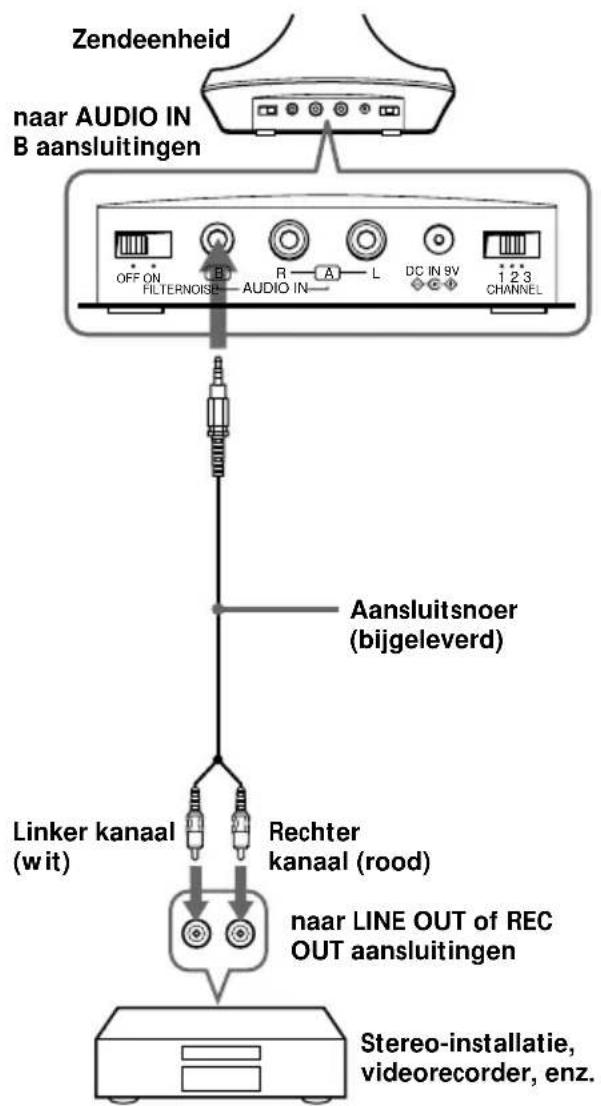

⑧Aansluiten op LINE OUT of REC OUT aansluitingen


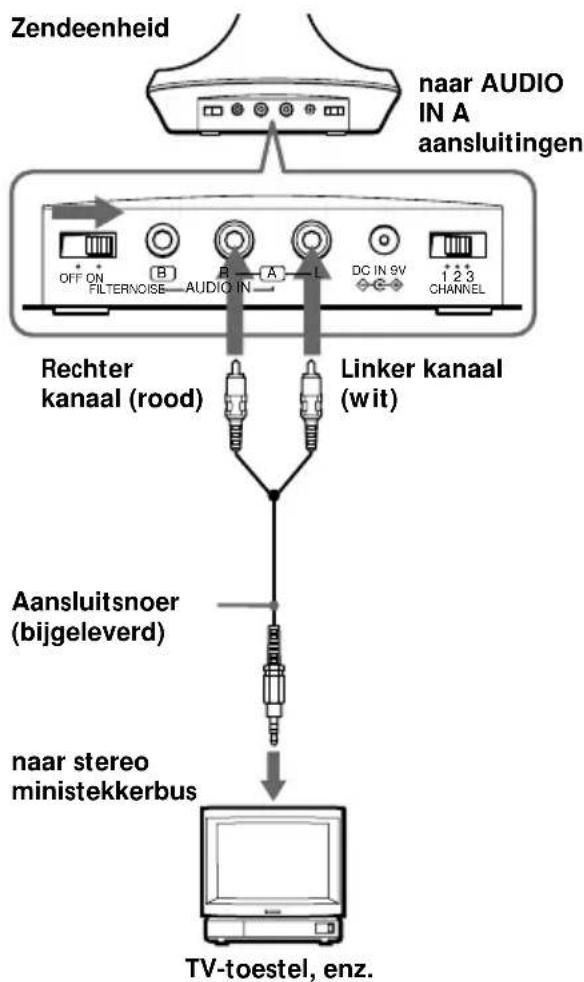

©Aansluiten op een TV-toestel, enz. Als er storing in de weergave klinkt wanneer de zendeenheid is aangesloten op uw TV-toestel of videorecorder, zet u de NOISE FILTER schakelaar op "ON".

Opmerkingen

• Als u de zendeenheid aansluit op de LINE OUT of REC OUT uitgangen van een minidisc-speler of CD-speler, mag u de NOISE FILTER schakelaar niet op "ON" zetten, want dan zal de hoofdtelefoon niet op voldoende geluidssterkte kunnen weergeven.
• De NOISE FILTER schakelaar is alleen actief in het geval zoals aangegeven in het aansluitschema Ⓐ op pagina 4 en Ⓒ. In schema Ⓑ heeft de schakelaar geen invloed op het geluid.
• Als de zendeenheid in de buurt van een TV-toestel staat, kan hij stoorsignalen oppikken. Zet de zendeenheid in dat geval verder van het TV-toestel vandaan.

Vervolg

2 Sluit de zendeenheid via de bijgeleverde netspanningsadapter aan op een stopcontact.

Opmerkingen

- Gebruik uitsluitend de bijgeleverde netspanningsadapter. Sluit nooit een andere netspanningsadapter aan.

Polariteit van de gelijkstroomstekker

• Als u de zendeenheid direct aansluit op een mono oortelefoon-aansluiting, zal de rechter oorschelp van de oortelefoon geen geluid geven. Gebruik in dat geval de los verkrijgbare PC-236HG verloopstekker.
• Als de aangesloten geluidsbron is voorzien van AVLS automatische volumebegrenzing, dient u deze voor het gebruik van de zendeenheid eerst uit te schakelen. Anders zult u de geluidssterkte van de hoofdtelefoon onnodig luid moeten instellen, hetgeen vervorming in het weergegeven geluid kan veroorzaken.

* WALKMAN is een gedeponeerd handelsmerk van Sony Corporation.

Opladen van de batterij van de hoofdtelefoon

Voor het eerste gebruik van de hoofdtelefoon

Voor u de hoofdtelefoon voor de eerste maal kunt gebruiken, moet de batterij als volgt worden opgeladen.

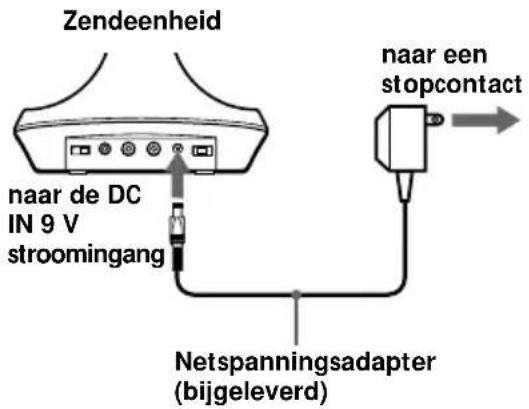

1 Sluit de zendeenheid aan op een stroombron.

Zendeenheid naar de DC IN 9 V stroomingang Netspanningsadapter (bijgeleverd) naar een stopcontact

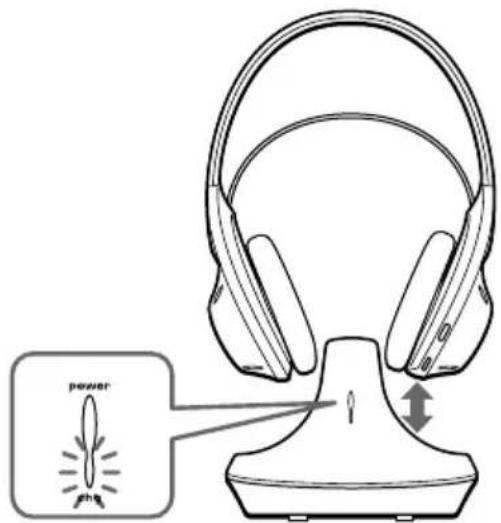

Plaats de hoofdtelefoon op de zendeenheid zodat de laadpennen op de zendeenheid in de laadcontacten onderaan op de rechter behuizing steken.

De laadindicator op de zendeenheid licht groen op om aan te geven dat de batterij wordt opgeladen.

Opladen van de batterij van de hoofdtelefoon na gebruik

Aangezien voor het opladen slechts een geringe hoeveelheid stroom wordt gebruikt, hoeft u zich geen zorgen te maken voor overladen van de batterijen.

Oplaadtijd en gebruiksduur

Oplaadtijd in ureongeveer	Gebruiksduur,ongeveer*
	MDR- MDR-RF845RK RF	815RK
1	50 minuten 5	5 minuten
24**	20 uur 23 uur

* bij uitgangsvermogen van 1 mW + 1 mW, bij 1 kHz

** Aantal uren vereist voor het volledig opladen van lege batterijen.

Bediening van de hoofdtelefoon

Luisteren via de hoofdtelefoon

1 Zet eerst de audio/video-apparatuur aan en begin de weergave.

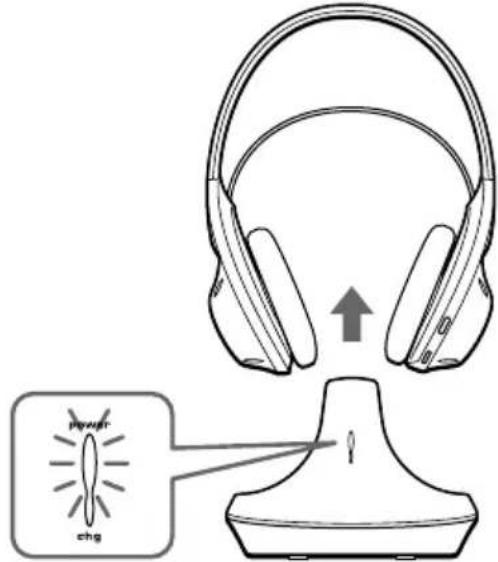

2 Haal de hoofdtelefoon van de zendeenheid. Het spanningslampje van de zendeenheid licht rood op.

3 Kies met de CHANNEL kanaalkeuzeschakelaar een radiofrequentie-kanaal.

1 2 3 CHANNEL

4 Als u de hoofdtelefoon opzet, wordt de hoofdtelefoon automatisch ingeschakeld.

Lees verder op de volgende pagina

Vervolg

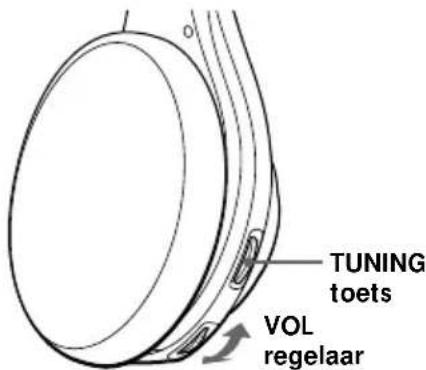

5-⑨Stel het volume in op een redelijk niveau met de VOL regelaar. Druk even op de TUNING toets om de hoofdtelefoon automatisch af te stemmen. Druk nogmaals indien u geen duidelijk audiosignaal ontvangt.

Ⓐ MDR-RF845RK

TUNING toets VOL regelaar

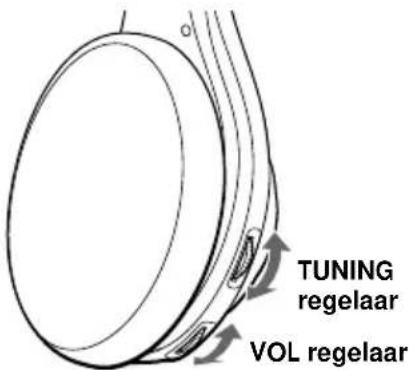

5-®Stel het volume in op een redelijk niveau met de VOL regelaar en stem dan met de TUNING regelaar af op de draaggolf-frequentie van de zendeenheid, totdat u het geluid optimaal duidelijk hoort.

⑧ MDR-RF815RK

TUNING regelaar VOL regelaar

Herhaal zonodig de voorgaande stappen 3 en 5 totdat de weergave het best klinkt.

Uitzenden van RF signalen door de zendeenheid

De zendeenheid begint automatisch met het uitzenden van RF signalen, wanneer er geluidssignalen van de aangesloten apparatuur doorkomen.

Indien er gedurende ongeveer vier minuten geen audiosignaal wordt gedetecteerd, stopt de zendeenheid met het sturen van EF-signalen en dooft het spanningslampje.

Wanneer de zendeenheid opnieuw een audiosignaal ontvangt, begint hij weer RF-signalen te sturen en licht het spanningslampje weer rood op.

Als de geluidssignalen erg zwak zijn, zal de zendeenheid niet beginnen met het uitzenden van RF signalen. Als de zendeenheid is aangesloten op een hoofdtelefoonuitgang, stelt u de volumeregelaar van de aangesloten apparatuur in op 5-6 of hoger.

Het is mogelijk dat u het begin van het geluid niet via de hoofdtelefoon hoort, omdat het even kan duren voordat de zendeenheid begint met het uitzenden van RF signalen nadat een geluidssignaal is ontvangen.

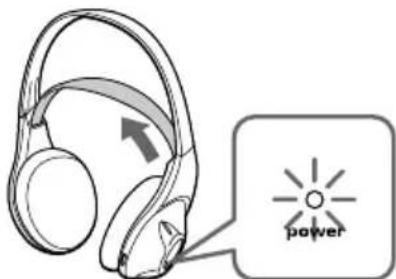

Automatische aan/uitschakelfunctie

Wanneer u de hoofdtelefoon van uw hoofd neemt, zal de stroom automatisch worden uitgeschakeld. Zorg dat de zelf-afstellende hoofdband niet omhoog wordt getrokken wanneer u de hoofdtelefoon niet gebruikt, anders wordt de hoofdtelefoon onnodig ingeschakeld.

power

De hoofdtelefoon wordt ingeschakeld.

Opmerking

Indien er een ruistoon weerklinkt, moet u dichter bij de zendeenheid komen.

Effectieve reikwijdte van de zendeenheid

Het totale bereik van het systeem zonder dat er storing wordt opgepikt kan tot 100 meter bedragen. De effectieve afstand kan echter wel variëren, afhankelijk van de omstandigheden. Als er binnen de genoemde afstand toch ruis in de geluidsweergave hoorbaar is, kunt u met de hoofdtelefoon beter wat dichter naar de zendeenheid toe gaan of anders overschakelen op het andere zendkanaal.

Opmerkingen

• Zolang u zich met de hoofdtelefoon binnen de effectieve reikwijdte van de zendeenheid bevindt, maakt het niet uit in welke richting de zendeenheid staat.
• Ook binnen de effectieve reikwijdte van de zendeenheid kunnen er bepaalde "dode hoeken" zijn waar de RF signalen niet goed doorkomen. Dit verschijnsel is inherent aan de RF signaaloverdracht en wijst niet op storing in de werking. Als het u hindert, kunt u de zendeenheid ietwat verplaatsen om de dode hoeken beter te vermijden.

Vervangen van de oorkussens

Als de oorkussens vuil of beschadigd zijn, kunt u bij uw Sony handelaar nieuwe oorkussens verkrijgen. Vervang de oorkussens dan zoals hieronder aangegeven.

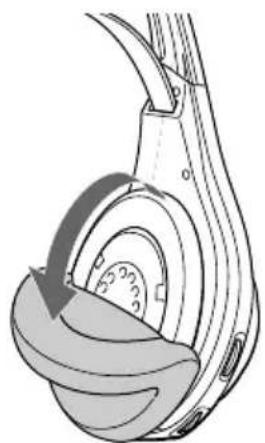

1 Verwijder het oude oorkussen door het uit de groef rond de oorschelp te trekken.

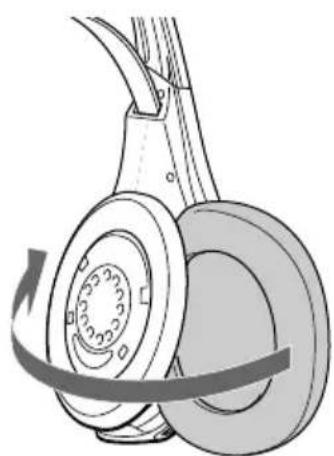

2 Plaats het nieuwe oorkussen tegen de oorschelp en breng de rand van het oorkussen in de groef aan zoals in de onderstaande afbeelding.

Zorg dat de rand van het oorkussen helemaal rondom goed in de groef sluit.

Aanvullende informatie

Voorzorgsmaatregelen

• Wanneer u de zendeenheid geruime tijd niet meer gebruikt, kunt u beter de stekker van de netspanningsadapter uit het stopcontact trekken. Pak hiervoor de stekker vast; trek niet aan het snoer.
• Zet het snoerloze hoofdtelefoon-systeem niet in de volle zon en niet op een plaats met hitte of vocht.

Bij luisteren via de hoofdtelefoon Denk om uw oren

Luister niet te lang achtereen naar een luid ingestelde hoofdtelefoon.

Dit zou kunnen leiden tot beschadiging van uw gehoor. Als uw oren suizen, dient u de geluidssterkte te verminderen of liever de hoofdtelefoon een tijdje niet te gebruiken.

Houd rekening met anderen

Houd de geluidssterkte altijd binnen redelijke grenzen, zodat u geluid van buitenaf kunt horen en geen overlast veroorzaakt voor anderen in uw omgeving.

Mocht u vragen over of problemen met de apparatuur hebben die niet in deze gebruiksaanwijzing aan de orde komen, aarzel dan niet contact op te nemen met de dichtstbijzijnde Sony handelaar.

Voor eventuele reparaties dient u zowel de hoofdtelefoon als de zendeenheid mee te nemen naar de Sony handelaar.

De hoofdtelefoon afdanken

Verwijder de oplaadbare batterijen uit de hoofdtelefoon alvorens de hoofdtelefoon af te danken.

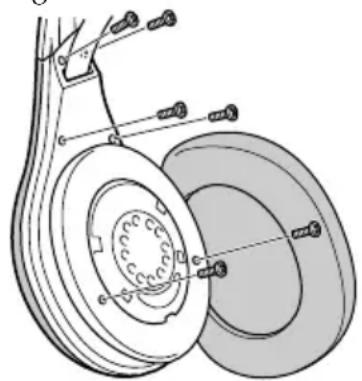

Verwijder eerst het linker oorkussen van de hoofdtelefoon. Er zijn dan zes schroeven zichtbaar. Verwijder de zes schroeven en open de behuizing.

Verhelpen van storingen

Probleem Oplossing

Geen geluid/Gedemptgeluid	Controleer de aansluitingen van deaudio/video-apparatuur en/of denetspanningsadapter.
	Controleer of de audio/video-apparatuur is ingeschakeld.
	Als de zendeenheid op dehoofdtelefoon-uitgang is aangesloten,stelt u dan de volumeregelaar van deaudio/video-apparatuur wat hogerin.
	MDR-RF815RK:Wijzig de radiofrequentie met deCHANNEL kanaalkeuzeschakelaarop de zendeenheid en stem dan metde TUNING regelaar van dehoofdtelefoon af.MDR-RF845RK:Wijzig de radiofrequentie met deCHANNEL kanaalkeuzeschakelaarop de zendeenheid en drukvervolgens nogmaals op de TUNINGtoets.
	De dempingsfunctie is ingeschakeld.Ga met de hoofdtelefoon wat dichternaar de zendeenheid toe.
	Als het POWER spanningslampje vande hoofdtelefoon niet of nauwelijksmeer oplicht:• Laad de ingebouwde oplaadbarebatterij op of als de POWERindicator na het opladen nog altijdniet oplicht, moet u de oplaadbarebatterij van de hoofdtelefoon dooreen Sony handelaar latenvervangen.
	Als u de zendeenheid op de LINEOUT of REC OUT aansluitingen vanuw audio-apparatuur heeftaangesloten, zorg dan dat de NOISEFILTER schakelaar op “OFF” staat.
	Zorg ervoor dat de NOISE FILTERschakelaar ofwel op “ON”, ofwel op“OFF” staat (als de schakelaarvastraakt tussen “ON” en “OFF”wordt het geluid onderbroken).
Vervormdgeluid	Als de zendeenheid op dehoofdtelefoon-uitgang is aangesloten,stelt u dan de volumeregelaar van deaudio/video-apparatuur wat lager in.

Probleem Oplossing

Vervormd geluid	Wijzig de radiofrequentie met de CHANNEL kanaalkeuzeschakelaar op de zendeenheid.
	Als het POWER spanningslampje van de hoofdtelefoon niet of nauwelijks meer oplicht.• Laad de ingebouwde oplaadbare batterij op of als de POWER indicator na het opladen nog altijd niet oplicht, moet u de oplaadbare batterij van de hoofdtelefoon door een Sony handelaar laten vervangen.
	Als u de zendeenheid op de LINE OUT of REC OUT aansluitingen van uw audio-apparatuur heeft aangesloten, zorg dan dat de NOISE FILTER schakelaar op “OFF” staat.
Storende achtergrond-geluiden	Ga met de hoofdtelefoon wat dichter naar de zendeenheid toe. Naarmate u zich verder van de zendeenheid verwijdert, kan er meer ruis in de weergave klinken.
	Als de zendeenheid op de hoofdtelefoon-uitgang is aangesloten, stelt u dan de volumeregelaar van de audio/video-apparatuur wat hoger in.
	MDR-RF815RK:Wijzig de radiofrequentie met de CHANNEL kanaalkeuzeschakelaar op de zendeenheid en stem dan met de TUNING regelaar van de hoofdtelefoon af.MDR-RF845RK:Wijzig de radiofrequentie met de CHANNEL kanaalkeuzeschakelaar op de zendeenheid en druk vervolgens nogmaals op de TUNING toets.
	Als het POWER spanningslampje van de hoofdtelefoon niet of nauwelijks meer oplicht:• Laad de ingebouwde oplaadbare batterij op of als de POWER indicator na het opladen nog altijd niet oplicht, moet u de oplaadbare batterij van de hoofdtelefoon door een Sony handelaar laten vervangen.
	Als u de zendeenheid op de LINE OUT of REC OUT aansluitingen van uw audio-apparatuur heeft aangesloten, zorg dan dat de NOISEFILTER schakelaar op “OFF” staat.

Technische gegevens

Algemeen

Draaggolf-frequencies 863,5 – 864,5 MHz

Kanalen Ch1, Ch2, Ch3

Modulatiesysteem FM stereo

Stroomvoorziening 9 V gelijkstroom, via de bijgeleverde netspanningsadapter

Audio-ingangen Tulpstekkerbussen/stereo ministekkerbus

Afmetingen Ca. 150 mm doorsnede · 108 mm hoog

Hoofdtelefoon MDR-RF845R, MDR-RF815R

Stroomvoorziening 2,4 V gelijkstroom: Ingebouwde oplaadbare batterij

Gewicht Ong. 240 g incl. ingebouwde oplaadbare batterij

Ingebouwde oplaadbare NiCd-batterij

Typenummer NC-AA

Voltage 1,2 V Stroomcapaciteit 700 mAh

Los verkrijgbaar toebehoren

Verloopstekker PC-236HG (stereo mini- contrastekker mono ministekker)

Wijzigingen in ontwerp en technische gegevens voorbehouden, zonder kennisgeving.
