• Akkus vom Typ NC-AA-HJ einlegen. Die Lautstärke leicht höher einstellen, und danach die Frequenz einstellen. Problem Kein Laden möglich. Sendereinstellung ist unmöglich50 WAARSCHUWING Lees, alvorens het apparaat in gebruik te nemen, de gebruiksaanwijzing aandachtig door en bewaar deze voor eventuele naslag. Open nooit de ombouw van het apparaat. Laat inwendig onderhoud over aan bevoegd vakpersoneel. Welkom! Hartelijk dank voor uw aankoop van de Sony MDR-RF430RK snoerloze stereo hoofdtelefoon. Alvorens u dit apparaat in gebruik neemt, is het aanbevolen deze gebruiksaanwijzing aandachtig door te lezen; bewaar de gebruiksaanwijzing voor eventuele naslag. Een aantal kenmerken van dit apparaat zijn:

• Snoerloze signaaloverdracht, om vrij naar muziek te luisteren, ongehinderd door een snoer.

• Fraaie hi-fi geluidsweergave.

• Compacte zendeenheid die werkt op stroom van het lichtnet met de bijgeleverde netspanningsadapter en die tevens dient als batterijlader.

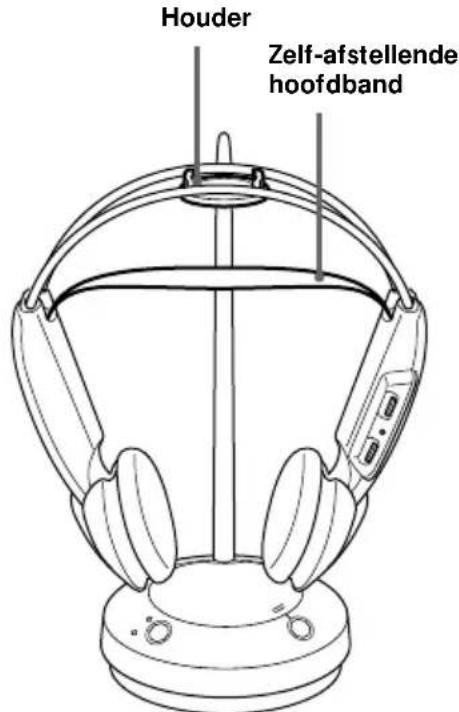

• Comfortabel over de oren sluitende hoofdtelefoon, met een hoofdband die zich bij het opzetten vanzelf perfect aanpast.

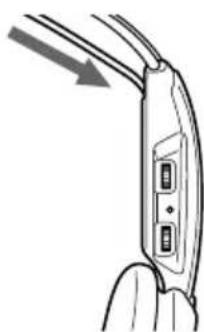

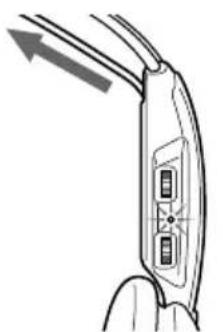

• Automatische aan/uit-schakelaar op de hoofdtelefoon werkt stroombesparend.

• Dempingsfunctie voorkomt dat er ruis klinkt wanneer er geen geluidssignaal wordt doorgegeven.

• Bijgeleverde oplaadbare batterijen en de mogelijkheid gewone R6 (AA-formaat) batterijen te gebruiken voor de stroomvoorziening van de hoofdtelefoon.51 Opmerkingen voor de beste ontvangst De signaaloverdracht van deze hoofdtelefoon vindt plaats met zeer hoge radiofrequenties in de 400 MHz band, hetgeen zekere beperkingen stelt aan de omstandigheden voor goede ontvangst. Onder de volgende omstandigheden kan de reikwijdte beperkt zijn of kan de signaaloverdracht minder dan optimaal zijn.

• In een gebouw met stalen balken in de wanden.

• In een kantoor met stalen bureaus, ladenkasten, e.d.

• In een ruimte met veel elektrische apparatuur die elektromagnetische storing kan veroorzaken.

• Bij opstelling van de zendeenheid op een metalen oppervlak.

• Dichtbij een drukke verkeersweg of een straat met veel autoverkeer.

• In een omgeving waar interferentie kan optreden door signalen van radio- zendontvangers, zoals van trucks e.d.

• Op plaatsen waar andere draadloze communicatie wordt gebruikt, zoals langs verkeerswegen.

• Inhoudsopgave Voorbereidingen Uitpakken p. 52
• Opladen van de batterijen van de hoofdtelefoon p. 52
• De hoofdtelefoon voor gebruik gereed maken p. 54
• De zendeenheid voor gebruik gereed maken p. 55
• Bediening van het hoofdtelefoon- systeem Luisteren via de hoofdtelefoon p. 57
• Effectieve reikwijdte van de zendeenheid p. 58

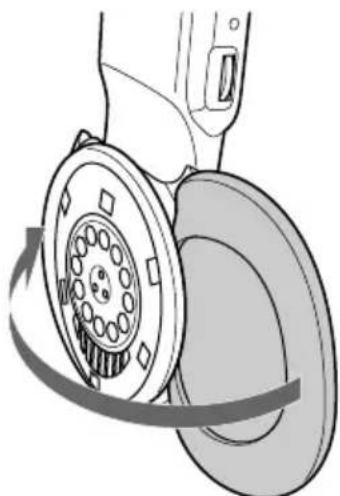

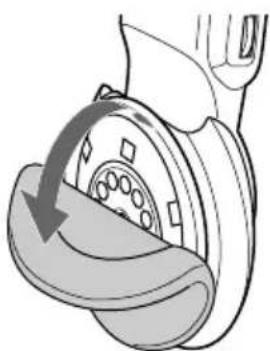

• Vervangen van de oorkussens p. 59
• Aanvullende informatie Voorzorgsmaatregelen p. 59
• Verhelpen van storingen p. 60

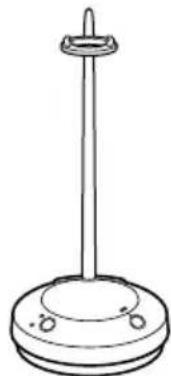

• Technische gegevens ( Voorbereidingen Uitpakken Controleer of de volgende onderdelen alle aanwezig zijn: p. 6152

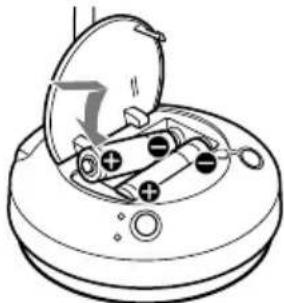

• Aansluitsnoer (tulpstekkers ˜ stereo ministekker), 1 meter lang Opladen van de batterijen van de hoofdtelefoon Voor het eerste gebruik van de hoofdtelefoon Voor de stroomvoorziening van de hoofdtelefoon kunt u de bijgeleverde oplaadbare batterijen gebruiken of een stel gewone R6 (AA-formaat) staafbatterijen. Voor u de hoofdtelefoon de eerste maal kunt gebruiken op stroom van de bijgeleverde oplaadbare batterijen NC-AA-HJ, dient u deze als volgt op te laden. NC-AA-HJ is enkel bestemd voor Sony snoerloze/draadloze hoofdtelefoonsystemen. Gebruik de batterij nooit voor andere doeleinden. 1 Druk op het OPEN knopje om het deksel van het batterijvak in de zendeenheid te openen. 2 Plaats de twee bijgeleverde NC-AA-HJ oplaadbare batterijen erin, met de ] en } polen overeenkomstig de ] en } aanduidingen in het batterijvak. 3 Sluit het batterijvak.53 Opladen van de batterijen van de hoofdtelefoon na gebruik Volg voor het opladen van de batterijen weer de voorgaande aanwijzingen. Aangezien voor het opladen slechts een klein stroompje wordt gebruikt, hoeft u zich geen zorgen te maken voor overladen van de batterijen. Oplaadtijd en gebruiksduur

• bij uitgangsvermogen van 1 mW + 1 mW, bij 1 kHz ** Aantal uren vereist voor het volledig opladen van lege batterijen. Oplaadtijd in uren, ongeveer

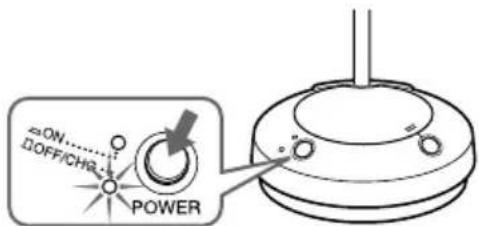

24** Gebruiksduur, ongeveer * 50 minuten 20 uur 4 Sluit de zendeenheid aan op een stroombron. 5 Druk op de OFF/CHG•POWER ON schakelaar zodat waarbij het OFF/ CHG indicatorlampje groen oplicht. Het opladen zal dan beginnen. Opmerkingen

• Verricht het opladen alleen met de bijgeleverde NC-AA-HJ oplaadbare batterijen.

• Andere R6 (AA-formaat) oplaadbare batterijen (ook die van het NC-AA type e.d.) kunnen niet met dit apparaat worden opgeladen.

• Laad altijd beide oplaadbare batterijen tegelijk op. Met deze batterijlader kunt u de batterijen niet stuk voor stuk opladen.

• Gebruik uitsluitend de bijgeleverde netspanningsadapter. Sluit nooit een andere netspanningsadapter aan. Polariteit van de gelijkstroomstekker Als het indicatorlampje niet oplicht Controleer of de bijgeleverde oplaadbare batterijen op de juiste wijze zijn aangebracht in het batterijvak van de zendeenheid. Zendeenheid naar een stopcontact naar de DC IN 9 V stroomingang Netspanningsadapter (bijgeleverd)54 Gebruik van de hoofdtelefoon met twee gewone los verkrijgbare R6 (AA-formaat) staafbatterijen Plaats de gewone batterijen op dezelfde wijze in het batterijvak als beschreven onder “De hoofdtelefoon voor gebruik gereed maken”. Gebruiksduur van gewone batterijen

• bij uitgangsvermogen van 1 mW + 1 mW, bij 1 kHz Voorzichtig met batterijen Om schade aan de apparatuur door eventuele batterijlekkage en corrosie te voorkomen: – Let bij het inleggen van de batterijen goed op de juiste polariteit van plus en min. – Probeer niet om gewone staafbatterijen op te laden. – Verwijder de batterijen als u denkt de hoofdtelefoon geruime tijd niet te gebruiken. Als er vloeistof uit de batterijen gelekt is, dient u het batterijvak goed schoon te maken voordat u er nieuwe batterijen in plaatst. Controleren of de batterijen van de hoofdtelefoon nog stroom leveren Trek de zelf-afstellende hoofdband omhoog en controleer of het spanningslampje van de hoofdtelefoon rood oplicht. Als dit het geval is, is er voldoende batterij-energie. Laad de batterijen op of plaats nieuwe staafbatterijen als het lampje slechts zwak oplicht of helemaal niet oplicht en de ruis of vervorming in de geluidsweergave toeneemt. Opmerkingen

• Tijdens het opladen kunt u de zendeenheid niet voor weergave gebruiken.

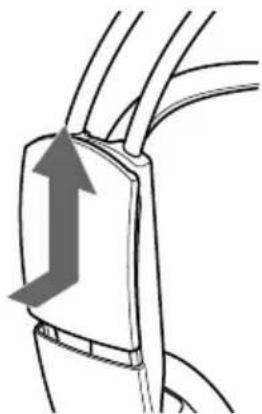

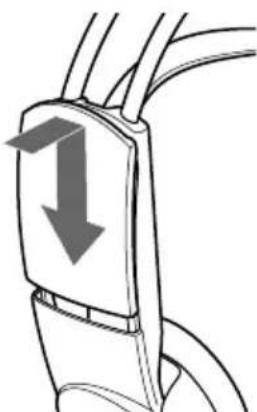

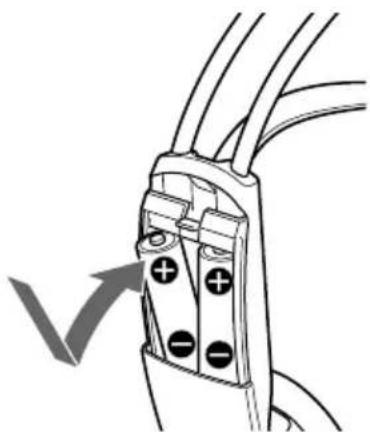

• Als de gebruiksduur van de oplaadbare batterijen tot minder dan de helft is afgenomen, ook na volledig opladen, dient u de batterijen door nieuwe NC-AA-HJ batterijen te vervangen. De hoofdtelefoon voor gebruik gereed maken 1 Open het deksel van het batterijvak aan de linker buitenkant van de hoofdband. 2 Plaats de twee opgeladen NC-AA-HJ batterijen erin, met de ] en } polen overeenkomstig de ] en } aanduidingen in het batterijvak. 3 Sluit het batterijvak. Gebruiksduur in uren, ongeveer*

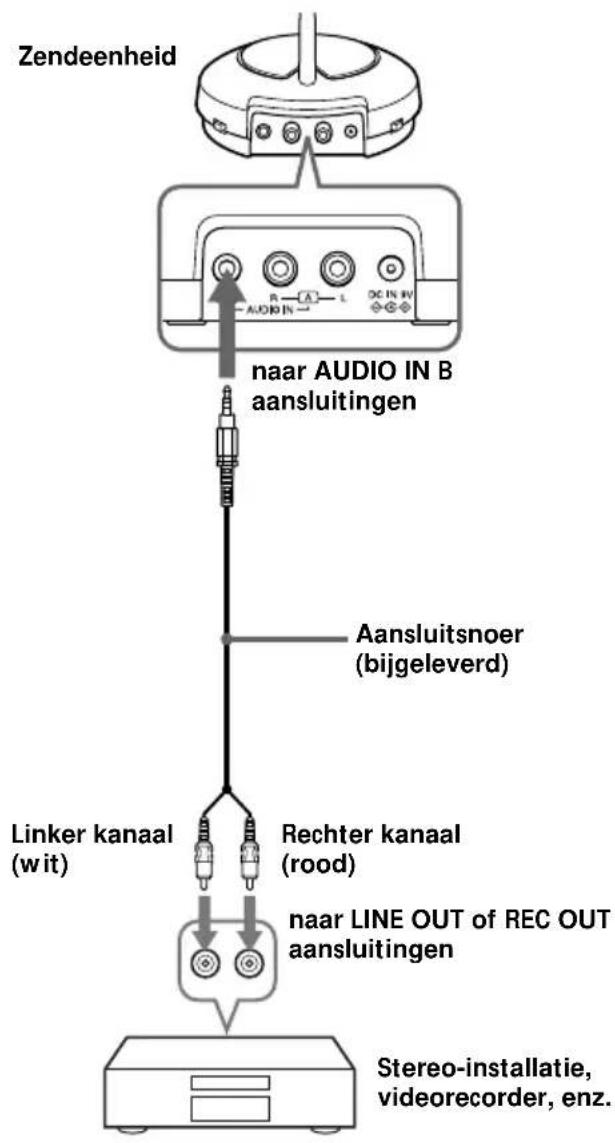

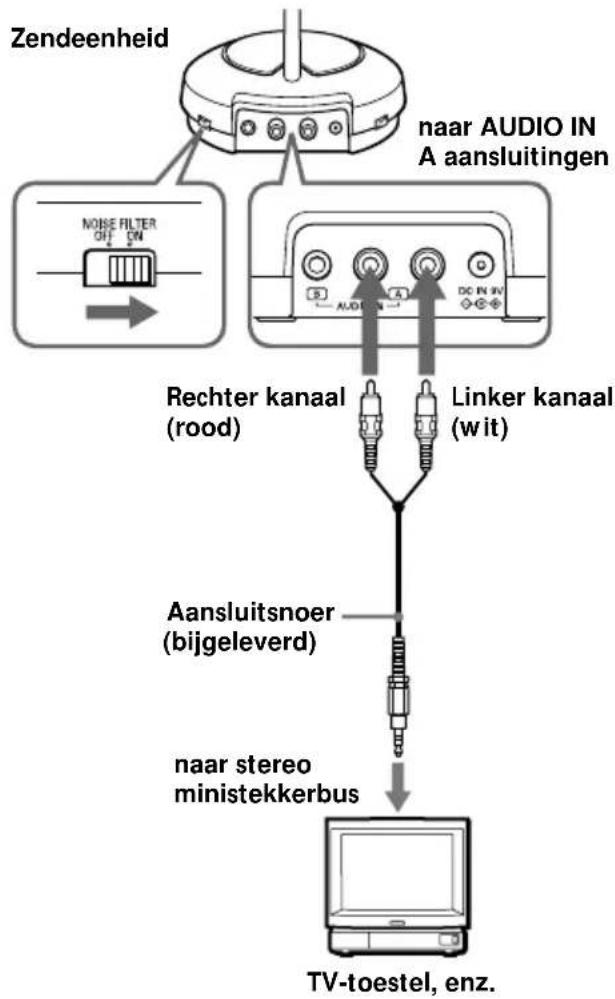

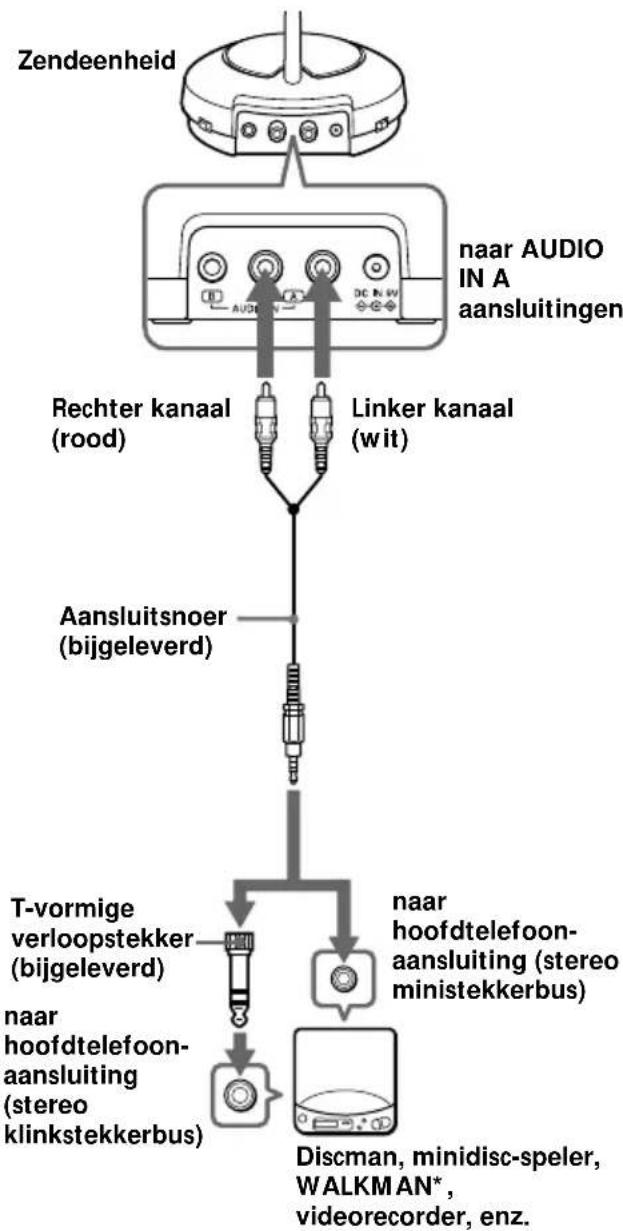

Type batterijen Sony LR6 (SG) alkali- batterijen Sony R6P (SR) batterijen55 De zendeenheid voor gebruik gereed maken 1 Sluit de zendeenheid aan op uw audio/ video-apparatuur. Er zijn twee aansluitmethoden: a Aansluiten op een hoofdtelefoon- uitgang: naar hoofdtelefoon- aansluiting (stereo ministekkerbus) Discman, minidisc-speler, WALKMAN*, videorecorder, enz. Zendeenheid naar hoofdtelefoon- aansluiting (stereo klinkstekkerbus) T-vormige verloopstekker (bijgeleverd) Aansluitsnoer (bijgeleverd) naar LINE OUT of REC OUT aansluitingen Rechter kanaal (rood) Linker kanaal (wit) Zendeenheid Stereo-installatie, videorecorder, enz. b Aansluiten op LINE OUT of REC OUT aansluitingen: naar AUDIO IN A aansluitingen Rechter kanaal (rood) Linker kanaal (wit) Aansluitsnoer (bijgeleverd) naar AUDIO IN B aansluitingen Lees verder op de volgende pagina56 c Aansluiten op een TV-toestel, etc. Zet de NOISE FILTER schakelaar op “ON” als er storing in de weergave is wanneer de zendeenheid is aangesloten op uw TV-toestel of videorecorder. TV-toestel, enz. naar stereo ministekkerbus Zendeenheid naar AUDIO IN A aansluitingen Rechter kanaal (rood) Linker kanaal (wit) Aansluitsnoer (bijgeleverd) Opmerkingen

• Als u de zendeenheid op de LINE OUT of REC OUT aansluitingen van een minidisc-speler of CD- speler aansluit, mag u de NOISE FILTER schakelaar niet op “ON” zetten, want dan zal de hoofdtelefoon niet op voldoende geluidssterkte kunnen weergeven.

• De NOISE FILTER schakelaar beïnvloedt het geluid alleen in gevallen zoals aangegeven in het aansluitschema c. In de gevallen a en b op blz. 55 heeft de instelling van de schakelaar geen invloed op het geluid.

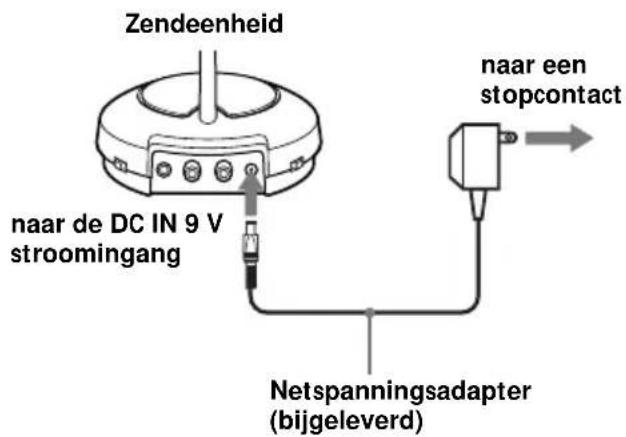

• Als de zendeenheid op of in de buurt van een TV- toestel wordt gezet, kan deze stoorsignalen oppikken. Zet de zendeenheid in dat geval verder van het TV-toestel vandaan. 2 Sluit de zendeenheid via de bijgeleverde netspanningsadapter aan op een stopcontact. Opmerkingen

• Gebruik uitsluitend de bijgeleverde netspanningsadapter. Sluit nooit een andere netspanningsadapter aan. Polariteit van de gelijkstroomstekker

• Als u het aansluitsnoer direct aansluit op een enkele oortelefoon-aansluiting, zal de rechter oorschelp van de hoofdtelefoon geen geluid geven. Gebruik voor het aansluiten op een enkele stekkerbus de los verkrijgbare PC-236HG verloopstekker.

• Als de aangesloten geluidsbron is voorzien van AVLS automatische volumebegrenzing, dient u deze voor het gebruik van de zendeenheid eerst uit te schakelen. Anders zult u de geluidssterkte van de hoofdtelefoon onnodig harder moeten instellen, hetgeen vervorming in het weergegeven geluid kan veroorzaken.

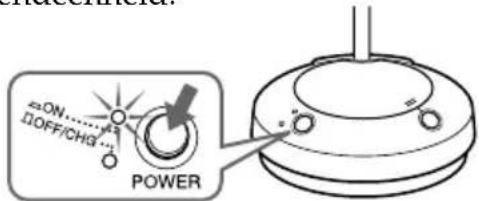

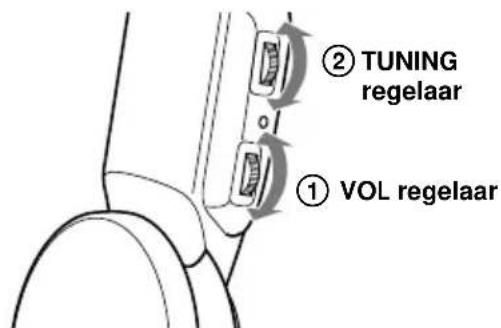

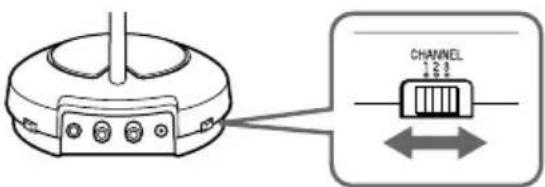

• WALKMAN is een gedeponeerd handelsmerk van Sony Corporation. Vervolg57 ( Bediening van het hoofdtelefoon-systeem Luisteren via de hoofdtelefoon 1 Schakel eerst de audio/video- apparatuur in en daarna de zendeenheid. 2 Kies met de CHANNEL kanaalkeuzeschakelaar een radiofrequentie-kanaal. 3 Zet de hoofdtelefoon op. De hoofdtelefoon wordt dan automatisch ingeschakeld. 4 Verhoog het volume een weinig met de VOL regelaar en stem dan met de TUNING regelaar af op de draaggolf- frequentie van de zendeenheid, totdat u het geluid duidelijk hoort.

Herhaal de voorgaande stappen 2 en 4 totdat de ontvangst zo goed mogelijk is. Uitzenden van RF signalen door de zendeenheid De zendeenheid begint automatisch met het uitzenden van RF signalen wanneer er geluidssignalen van de aangesloten apparatuur worden ontvangen. Als de zendeenheid langer dan een minuut geen geluidssignaal ontvangt, stopt het uitzenden van de RF signalen, maar het POWER spanningslampje blijft wel branden. Zodra de zendeenheid weer een geluidssignaal ontvangt, zal deze weer RF signalen naar de hoofdtelefoon gaan zenden. Als de geluidssignalen erg zwak zijn, begint de zendeenheid niet automatisch met het uitzenden van RF signalen. Om dit te voorkomen, stelt u de volumeregelaar van de aangesloten apparatuur in op 5 – 6. Het is mogelijk dat u het begin van het geluid niet via de hoofdtelefoon hoort, omdat het even kan duren voordat de zendeenheid begint met het uitzenden van RF signalen nadat een geluidssignaal is ontvangen. Opmerking Als de zendeenheid is aangesloten op de hoofdtelefoon- uitgang van de geluidsbron, stelt u de volumeregelaar van de audio/video-apparatuur zo hoog mogelijk in zonder dat er vervorming in de geluidsweergave hoorbaar is. Automatische aan/uitschakelfunctie Wanneer u de hoofdtelefoon afneemt, zal de stroom automatisch worden uitgeschakeld. Trek niet de zelf-afstellende hoofdband omhoog wanneer u de hoofdtelefoon niet gebruikt, aangezien de hoofdtelefoon anders wordt ingeschakeld. Lees verder op de volgende pagina TUNING regelaar VOL regelaar De hoofdtelefoon wordt ingeschakeld. De hoofdtelefoon wordt uitgeschakeld.58 Effectieve reikwijdte van de zendeenheid Het totale bereik van het systeem zonder dat er storing wordt opgepikt kan tot 100 meter bedragen. De effectieve afstand kan echter wel variëren, afhankelijk van de omstandigheden. Als er binnen de genoemde afstand toch ruis in de geluidsweergave hoorbaar is, kunt u zich met de hoofdtelefoon beter wat dichter naar de zendeenheid toe begeven of anders overschakelen op het andere zendkanaal. Opmerkingen

• Zolang u zich met de hoofdtelefoon binnen de effectieve reikwijdte van de zendeenheid bevindt, maakt het niet uit in welke richting de zendeenheid staat.

• Ook binnen de effectieve reikwijdte van de zendeenheid kunnen er bepaalde “dode hoeken” zijn waar de RF signalen niet goed doorkomen. Dit verschijnsel is inherent aan de RF signaaloverdracht en wijst niet op storing in de werking. Als het u hindert, kunt u de zendeenheid ietwat verplaatsen om de dode hoeken beter te vermijden. Dempingsfunctie Als u zich buiten de effectieve reikwijdte van de hoofdtelefoon (zie het volgende hoofdstukje) begeeft, zodat er een ruistoon gaat klinken, dan wordt automatisch de dempingsfunctie ingeschakeld en zal de hoofdtelefoon geen geluid meer geven. Om dan weer geluid te horen, zult u dichter bij de zendeenheid moeten komen. Na afloop van het luisteren Neem de hoofdtelefoon af en plaats hem op de houder van de zendeenheid, zoals aangegeven in de afbeelding. Opmerking Hang de hoofdtelefoon niet aan de zelf-afstellende hoofdband op, aangezien de hoofdband dan omhoog wordt getrokken waardoor de hoofdtelefoon wordt ingeschakeld. Houder Zelf-afstellende hoofdband Vervolg59 ( Aanvullende informatie Voorzorgsmaatregelen

• Wanneer u van plan bent de hoofdtelefoon geruime tijd niet te gebruiken, kunt u beter de batterijen er uit verwijderen, om schade door eventuele batterijlekkage en corrosie te voorkomen.

• Wanneer u de zendeenheid geruime tijd niet meer gebruikt, kunt u beter de stekker van de netspanningsadapter uit het stopcontact trekken. Pak hiervoor de stekker vast; trek niet aan het snoer. Verwijder in dit geval ook de batterijen, om schade door batterijlekkage en corrosie te voorkomen.

• Zet het snoerloze hoofdtelefoon-systeem niet in de volle zon en niet op een plaats met hitte of vocht. Bij gebruik van de hoofdtelefoon Denk om uw oren Vermijd het langdurig luisteren naar een luid ingestelde hoofdtelefoon. Dit zou kunnen leiden tot beschadiging van uw gehoor. Als uw oren suizen, dient u de geluidssterkte te verminderen of liever de hoofdtelefoon een tijdje niet te gebruiken. Houd rekening met anderen Houd de geluidssterkte altijd binnen redelijke grenzen, zodat u geluid van buitenaf kunt horen en geen overlast veroorzaakt voor anderen in uw omgeving. Mocht u vragen over of problemen met de apparatuur hebben die niet in deze gebruiksaanwijzing aan de orde komen, aarzel dan niet contact op te nemen met de dichtstbijzijnde Sony handelaar. Voor eventuele reparaties dient u zowel de hoofdtelefoon als de zendeenheid mee te nemen naar de Sony handelaar. Vervangen van de oorkussens Als de oorkussens vuil of beschadigd zijn, kunt u bij uw Sony handelaar nieuwe oorkussens verkrijgen. Vervang de oorkussens dan zoals hieronder aangegeven. 1 Verwijder het oude oorkussen door het uit de groef rond de oorschelp te trekken. 2 Plaats het nieuwe oorkussen tegen de oorschelp en breng de rand van het oorkussen in de groef aan zoals in de onderstaande afbeelding. Zorg dat de rand van het oorkussen helemaal rondom goed in de groef sluit.60 Probleem Geen geluid/ Gedempt geluid Vervormd geluid Oplossing Schakel eerst de zendeenheid in en zet dan pas de hoofdtelefoon op. Controleer de aansluitingen van de audio/video-apparatuur en/of de netspanningsadapter. Controleer of de audio/video- apparatuur is ingeschakeld. Als de zendeenheid op de hoofdtelefoon-uitgang is aangesloten, stelt u dan de volumeregelaar van de audio/ video-apparatuur wat hoger in. Kies het radiofrequentie-kanaal voor de signaaloverdracht met de CHANNEL kanaalkeuzeschakelaar en stem dan met de TUNING regelaar van de hoofdtelefoon af op de draaggolf-frequentie van de zendeenheid. De dempingsfunctie is ingeschakeld. Ga met de hoofdtelefoon wat dichter naar de zendeenheid toe. Als het POWER spanningslampje van de hoofdtelefoon niet of nauwelijks meer oplicht:

• Laad de oplaadbare batterijen op; licht het POWER spanningslampje ook na volledig opladen niet of nauwelijks op, vervang de batterijen dan door nieuwe NC-AA-HJ batterijen.

• Gebruikt u geen oplaadbare maar gewone batterijen, vervang deze dan door nieuwe. Indien u de zendeenheid op de LINE OUT of REC OUT aansluitingen van de audio/video- apparatuur heeft aangesloten, moet de NOISE FILTER schakelaar op “OFF” staan. Als de zendeenheid op de hoofdtelefoon-uitgang is aangesloten, stelt u dan de volumeregelaar van de audio/ video-apparatuur wat lager in. Verhelpen van storingen Probleem Vervormd geluid Storende achtergrond- geluiden Oplossing Kies het radiofrequentie-kanaal voor de signaaloverdracht met de CHANNEL kanaalkeuzeschakelaar. Als het POWER spanningslampje van de hoofdtelefoon niet of nauwelijks meer oplicht:

• Laad de oplaadbare batterijen op; licht het POWER spanningslampje ook na volledig opladen niet of nauwelijks op, vervang de batterijen dan door nieuwe NC-AA-HJ batterijen.

• Gebruikt u geen oplaadbare maar gewone batterijen, vervang deze dan door nieuwe. Indien u de zendeenheid op de LINE OUT of REC OUT aansluitingen van de audio/video- apparatuur heeft aangesloten, moet de NOISE FILTER schakelaar op “OFF” staan. Ga met de hoofdtelefoon wat dichter naar de zendeenheid toe. Naarmate u zich verder van de zendeenheid verwijdert, kan er meer ruis in de weergave klinken. Als de zendeenheid op de hoofdtelefoon-uitgang is aangesloten, stelt u dan de volumeregelaar van de audio/ video-apparatuur wat hoger in. Kies het radiofrequentie-kanaal voor de signaaloverdracht met de CHANNEL kanaalkeuzeschakelaar en stem dan met de TUNING regelaar op de draaggolf-frequentie van de zendeenheid af. Als het POWER spanningslampje van de hoofdtelefoon niet of nauwelijks meer oplicht:

• Laad de oplaadbare batterijen op; licht het POWER spanningslampje ook na volledig opladen niet of nauwelijks op, vervang de batterijen dan door nieuwe NC-AA-HJ batterijen.

• Gebruikt u geen oplaadbare maar gewone batterijen, vervang deze dan door nieuwe. Indien u de zendeenheid op de LINE OUT of REC OUT aansluitingen van de audio/video- apparatuur heeft aangesloten, moet de NOISE FILTER schakelaar op “OFF” staan.61 Technische gegevens Algemeen Draaggolf-frequenties 433,40 – 434,40 MHz Kanalen Ch1, Ch2, Ch3 Modulatiesysteem FM stereo Frequentiebereik 20 – 20.000 Hz Zendeenheid Stroomvoorziening 9 V gelijkstroom, via de bijgeleverde netspanningsadapter Audio-ingangsaansluiting Tulpstekkerbussen/stereo ministekkerbus Afmetingen Ca. 120 mm doorsnede × 290 mm hoog Gewicht Ca. 155 gram Hoofdtelefoon Stroomvoorziening 3 V gelijkstroom van twee stuks R6 (AA-formaat) batterijen of twee bijgeleverde NC-AA-HJ Ni-Cd oplaadbare batterijen Gewicht Ca. 215 gram (met Ni-Cd batterijen) Bijgeleverde Ni-Cd oplaadbare batterijen Typenummer NC-AA-HJ Voltage 1,2 V Stroomcapaciteit 600 mAh Los verkrijgbare accessoires Ni-Cd oplaadbare batterijen type NC-AA-HJ Verloopstekker PC-236HG (stereo mini-contrastekker ˜ mono ministekker) Wijzigingen in ontwerp en technische gegevens voorbehouden, zonder kennisgeving. Probleem De batterijen worden niet opgeladen. Afstemmen op de draaggolf- frequentie is niet mogelijk. Oplossing Er zijn gewone, niet oplaadbare batterijen aangebracht.

• Breng de bijgeleverde oplaadbare batterijen aan. Er zijn wel oplaadbare batterijen aangebracht, maar dit zijn geen NC-AA-HJ batterijen.
