Marca	Sony
Modelo	MDR-RF850RK
Tipo de produto	Fone de ouvido estéreo sem fio
Dimensões do transmissor	133 x 124 x 136 mm (l/a/p)
Peso do transmissor	195 g
Peso do fone de ouvido (com pilhas)	270 g
Alimentação do fone de ouvido	2 pilhas recarregáveis Ni-MH BP-HP550 (fornecidas) ou 2 pilhas AAA (não fornecidas)
Alimentação do transmissor	Adaptador de corrente 9 V CC (fornecido)
Autonomia (pilhas recarregáveis)	Aproximadamente 15 horas (MDR-RF850RK)
Tempo de carga	Aproximadamente 16 horas
Alcance de transmissão	Até 100 metros
Frequência portadora	863,5 - 864,5 MHz (canais 1, 2, 3)
Resposta em frequência	10 - 22.000 Hz
Modulação	FM estéreo
Funções principais	Transmissão sem fio, recarga integrada, ligamento automático, seleção de canais, almofadas auriculares substituíveis
Manutenção	Limpar com um pano seco, substituir as almofadas auriculares se desgastadas
Segurança	Não expor à umidade, evitar audição em volume alto prolongada
Peças de reposição	Almofadas auriculares de reposição e pilhas BP-HP550 disponíveis na Sony

Perguntas frequentes - MDRRF850RK SONY

Qual é o tempo de carga das pilhas recarregáveis fornecidas?

O tempo de carga completo é de aproximadamente 16 horas. Uma vez terminada a carga, o indicador de carga apaga.

Posso usar pilhas secas (não recarregáveis) no fone de ouvido?

Sim, você pode usar pilhas AAA alcalinas (vendidas separadamente). Nesse caso, a função de recarga não é ativada.

Como ajustar a recepção se o som estiver com interferência?

Para o MDR-RF850RK, pressione a tecla TUNE para um ajuste automático. Você também pode mudar de canal através do seletor CHANNEL no transmissor.

Qual é o alcance máximo do fone de ouvido?

O alcance ideal pode atingir aproximadamente 100 metros em condições favoráveis. Obstáculos metálicos ou interferências podem reduzir essa distância.

Como recarregar as pilhas do fone de ouvido?

Coloque o fone de ouvido corretamente no transmissor. Certifique-se de que o indicador de carga acenda em verde. O transmissor desliga automaticamente durante a carga.

O que fazer se o fone de ouvido não ligar?

Verifique se as pilhas estão corretamente inseridas ou carregadas. Se o indicador POWER estiver fraco ou apagado, recarregue as pilhas recarregáveis ou substitua as pilhas secas.

Posso substituir as almofadas auriculares?

Sim, as almofadas auriculares são substituíveis. Retire a antiga puxando-a da ranhura e insira a nova certificando-se de que a borda esteja bem encaixada na ranhura.

Como conectar o transmissor a uma televisão?

Use o cabo de ligação fornecido. Se surgirem interferências, ajuste o interruptor NOISE FILTER para ON. Conecte na tomada de fone de ouvido ou nas saídas LINE OUT/REC OUT.

O fone de ouvido desliga automaticamente?

Sim, o fone de ouvido possui uma função de ligar/desligar automático. Ele liga quando colocado na cabeça e desliga quando retirado ou colocado no transmissor.

Onde posso obter pilhas de reposição BP-HP550?

As pilhas recarregáveis BP-HP550 não são vendidas em lojas comuns. Encomende-as com seu revendedor Sony autorizado ou na loja onde comprou o aparelho.

MANUAL DE UTILIZADOR MDRRF850RK SONY

Manual de instruções ____ PT

MDR-RF820RK

MDR-RF850RK

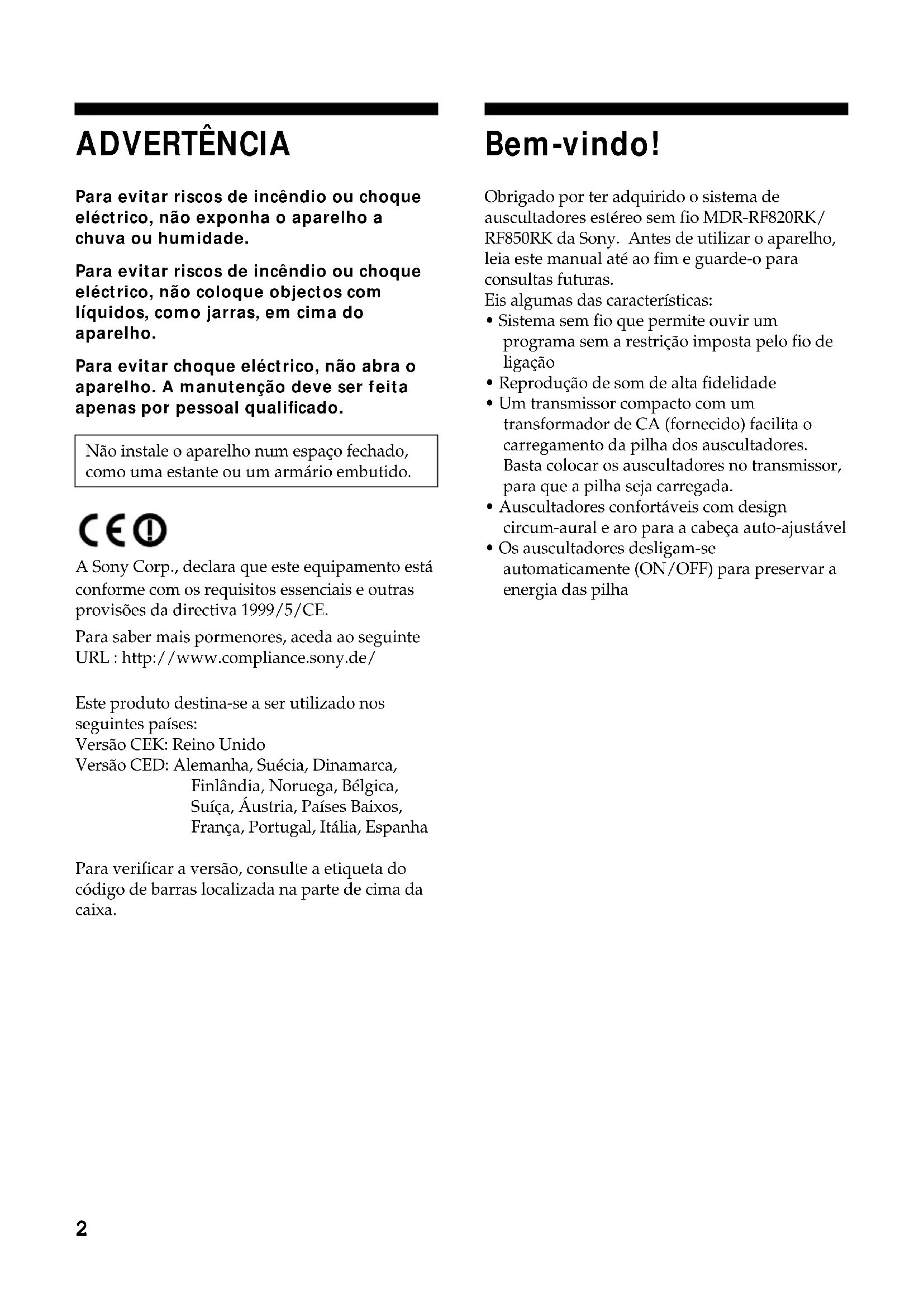

WARNING

Para evitar riscos de incêndio ou choque eléctrico, não exponha o aparelho a chuva ou humidade.

Para evitar riscos de incêndio ou choque eléctrico, não coloque objectos com líquidos, como jarras, em cima do aparelho.

Para evitar choque eléctrico, não abra o aparelho. A manutenção deve ser feita apenas por pessoal qualificado.

Não instale o aparelho num espaço fechado, como uma estante ou um armário embutido.

CE!

A Sony Corp., declara que este equipamento está conforme com os requisitos essenciais e outras provisões da directiva 1999/5/CE.

Para saber mais pormenores, aceda ao seguinte URL : http://www.compliance.sony.de/

Este produto destina-se a ser utilizado nos seguintes países:

Versão CEK: Reino Unido

Versão CED: Alemanha, Suécia, Dinamarca, Finlândia, Noruega, Bélgica, Suíça, Áustria, Países Baixos, França, Portugal, Itália, Espanha

Para verificar a versão, consulte a etiqueta do código de barras localizada na parte de cima da caixa.

Bem-vindo!

Obrigado por ter adquirido o sistema de auscultadores estéreo sem fio MDR-RF820RK/RF850RK da Sony. Antes de utilizar o aparelho, leia este manual até ao fim e guarde-o para consultas futuras.

Eis algumas das características:

• Sistema sem fio que permite ouvir um programa sem a restrição imposta pelo fio de ligação
• Reprodução de som de alta fidelidade

- Um transmissor compacto com um transformador de CA (fornecido) facilita o carregamento da pilha dos auscultadores. Basta colocar os auscultadores no transmissor, para que a pilha seja carregada.

- Auscultadores confortáveis com design circum-aural e aro para a cabeça auto-ajustável

- Os auscultadores desligam-se automaticamente (ON/OFF) para preservar a energia das pilha

Notas sobre o desempenho de recepção

Como o sistema deste equipamento utiliza sinais de frequência muito alta na banda de 800 MHz, o desempenho de recepção pode deteriorar-se devido ao ambiente. Os exemplos a seguir ilustram condições que podem reduzir o intervalo de recepção possível ou causar interferências na recepção.

• Dentro de um edifício com vigas de aço nas paredes.
• Em áreas com muitos armários de arquivo em aço, etc.
• Em áreas com muitos aparelhos eléctricos capazes de gerar interferências electromagnéticas.
• Transmissor colocado num instrumento metálico.
• Em áreas perto de uma auto-estrada de uma auto-estrada.
• Há ruído ou sinais de interferência na área circundante devido a transmissores-receptores de rádio em camiões, etc.
• Há ruído ou sinais de interferência na área circundante devido a sistemas de comunicação sem fio instalados ao longo de auto-estradas.

Índice

Como começar

Desembalar o aparelho ....4

Carregar as pilhas recarregáveis fornecidas ....4

Ligar o transmissor ....7

Utilizar o aparelho

Ouvir um programa 9

Áreas efectivas do transmissor .....11

Informações adicionais

Precauções ....12

Resolução de problemas .... 12

Características técnicas ......13

Como começar

Desembalar o aparelho

Verifique se recebeu os elementos seguintes:

- Os auscultadores (1)

- Pilhas recarregáveis de hidreto de metal de níquel (2)

Carregar as pilhas recarregáveis fornecidas

As pilhas recarregáveis de hidreto de metal de níquel fornecidas não vêm carregadas. Carregue-as antes da primeira utilização.

Para carregar os auscultadores, coloque-os sobre o transmissor.

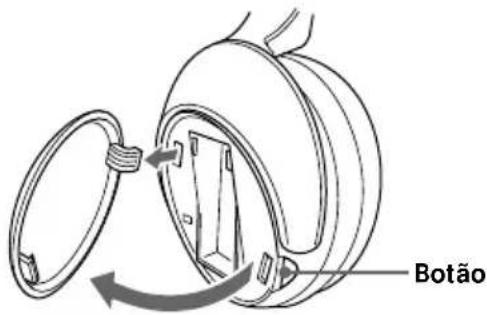

1 Carregue no botão da caixa da esquerda para abrir a tampa do compartimento das pilhas.

A tampa do compartimento das pilhas abre-se.

Botão

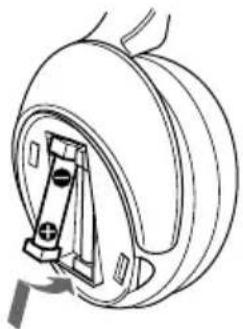

2 Coloque as pilhas recarregáveis de hidreto de metal de níquel fornecidas no respectivo compartimento, fazendo coincidir o pólo ⊕ das pilhas com o ⊕ existente no compartimento.

Não utilize pilhas recarregáveis diferentes das fornecidas.

3 Feche a tampa do compartimento das pilhas.

a uma tomada de CA Transformador de CA (fornecido) à tomada DC IN 9V

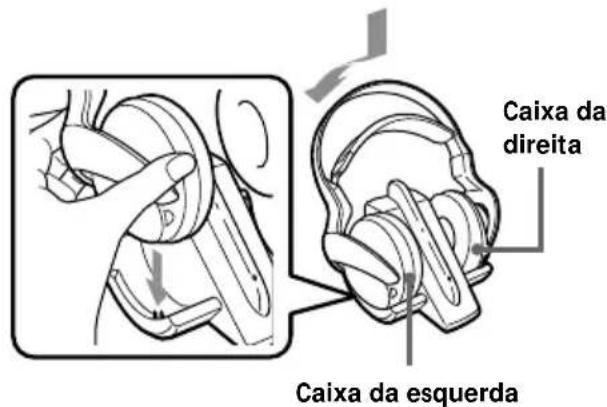

5 Coloque os auscultadores sobre o transmissor, de modo a que o ponto de contacto dos auscultadores encaixe no pino de contacto do transmissor, certificando-se de que os indicadores luminosos de carga se acendem a verde.

A carga leva cerca de 16 horas a completar e o indicador de carga apagase.

Quando colocar os auscultadores no transmissor, agarre-os com ambas as mãos de modo a que as caixas da esquerda e da direita fiquem direitas e depois incline-as para trás como se mostra na figura acima.

Caixa da direita Caixa da esquerda

Se o indicador não se acender a verde

Verifique se os auscultadores direito e esquerdo estão bem colocados no transmissor. Se o ponto de contacto dos auscultadores não encaixar no pino de contacto do transmissor, o indicador pode não se acender. Retire os auscultadores e coloque-os novamente no transmissor para que os indicadores luminosos se acendam a verde.

Para recarregar a pilha dos auscultadores após a utilização

Coloque os auscultadores no transmissor depois de os utilizar. Não há necessidade de retirar os auscultadores do transmissor depois de completada a carga, uma vez que o temporizador do aparelho reconhece quando ela acaba.

Notas

• O transmissor desliga-se automaticamente enquanto carrega as pilhas.
• Como medida de segurança, este sistema foi concebido para carregar apenas as pilhas recarregáveis fornecidas do tipo BP-HP550. Não é possível carregar outros tipos de pilhas recarregáveis com este sistema.
• Se colocar pilhas secas, não é possível carregá-las.
• Não tente utilizar as pilhas recarregáveis BP-HP550 fornecidas para outros componentes. Só pode utilizálas com este sistema.
• Carregue-as numa temperatura ambiente entre 0°C e 40°C.

Horas de carga e utilização

Horas de carga aprox.	Tempo de utilização aprox.*1
	MDR-RF820RK	MDR-RF850RK
1 hora	80 minutos*3	75 minutos*3
16 horas*2	18 horas*3	15 horas*3

*1 com uma saída de 1kHz, 1mW+1mW

*2 horas necessárias para carregar completamente pilhas vazias

*3 O tempo indicado acima depende da temperatura ou das condições de utilização.

Utilizar os auscultadores com pilhas secas (vendidas separadamente)

Também pode utilizar pilhas secas (tamanho AAA), à venda no mercado, para alimentar os auscultadores. Coloque as pilhas tal como descrito nos passos 1 a 3 de “Carregar as pilhas recarregáveis fornecidas”.

Se colocar pilhas secas, a função de carregamento das pilhas não é activada.

Vida útil da pilha

(Utilizando a pilha alcalina LR03/AM-4(N) da Sony)

Pilha	Horas aprox.* ^1
MDR-RF820RK	28 horas* ^2
MDR-RF850RK	24 horas* ^2

*1 com uma saída de 1kHz, 1mW+1mW

*2 O tempo indicado acima depende da temperatura ou das condições de utilização.

Notas sobre as pilhas

• Não carregue as pilhas secas.
• Não transporte as pilhas secas juntamente com moedas ou outros objectos metálicos. Se os pólos positivo e negativo da pilha entrarem acidentalmente em contacto com objectos metálicos, pode gerar-se calor.
• Se não tenciona utilizar o aparelho durante muito tempo, retire a pilha para evitar danos provocados pelo derramamento do electrólito ou corrosão.

Verificar a carga residual das pilhas

Puxe para cima o aro auto-ajustável e verifique o indicador de alimentação localizado na parte superior da caixa da direita. As pilhas podem ser utilizadas, mesmo que o indicador esteja aceso em vermelho.

Carregue as pilhas recarregáveis ou coloque pilhas secas novas se a luz do indicador de alimentação estiver esbatida ou a piscar, ou se o som ficar distorcido ou com interferências.

Nota

As pilhas recarregáveis de hidreto de metal de níquel devem ser substituídas por outras novas, se durarem apenas metade do tempo previsto após uma carga devidamente efectuada. As pilhas recarregáveis do tipo BP-HP550 não estão à venda no mercado. Pode encomendar as pilhas na loja onde adquiriu este aparelho ou no agente Sony mais próximo.

Ligar o transmissor

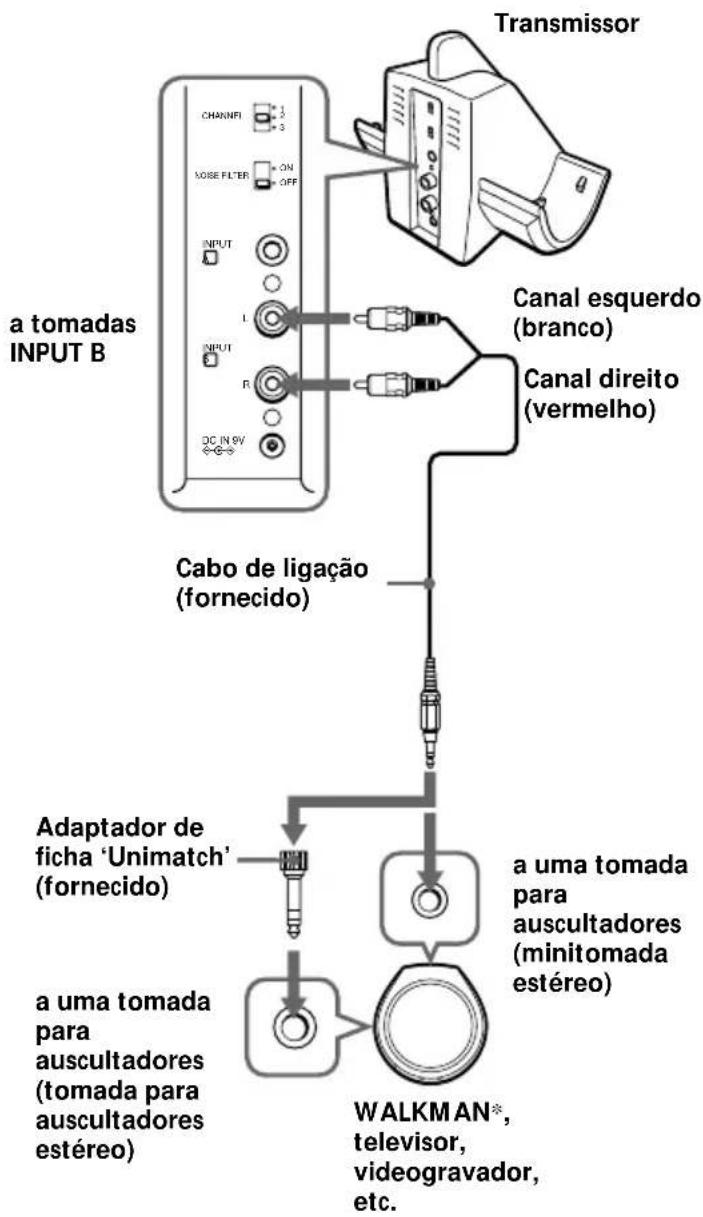

1 Ligue o transmissor a um equipamento de áudio/vídeo.

Seleccione uma das ligações abaixo, dependendo do tipo de tomada:

ⒶPara ligar a uma tomada para auscultadores

* WALKMAN é uma marca registada da Sony Corporation que representa os produtos relacionados com auscultadores estéreo.

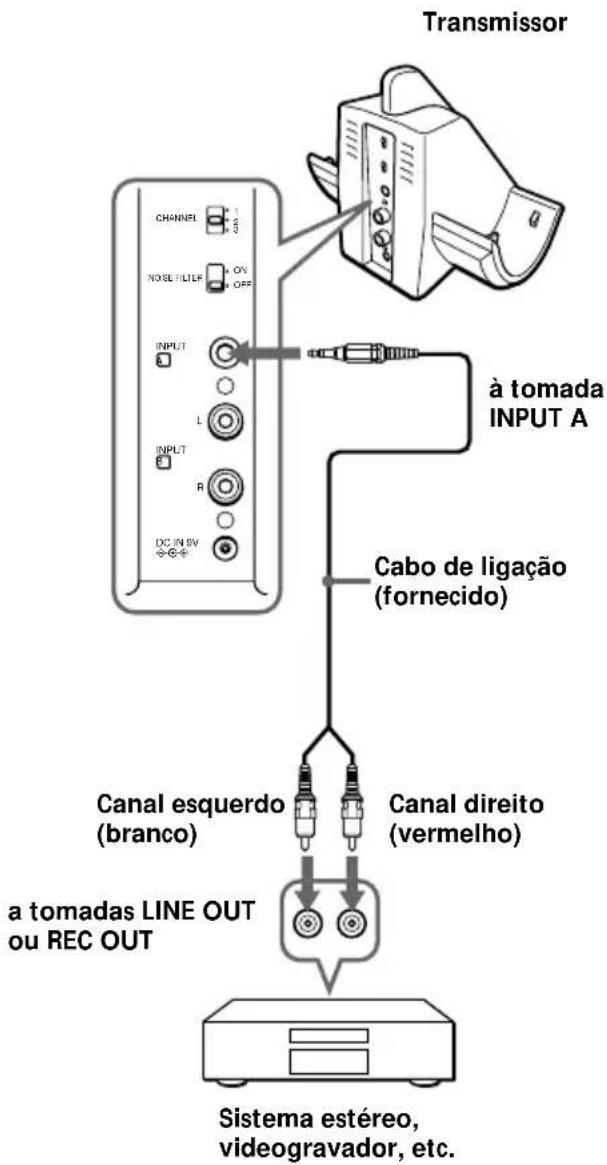

⑧Para ligar a tomadas LINE OUT ou REC OUT

Transmissor CHANNEL NOISE FILTER INPUT INPUT DC IN BV à tomada INPUT A Cabo de ligação (fornecido) Canal esquerdo (branco) Canal direito (vermelho) a tomadas LINE OUT ou REC OUT Sistema estéreo, videogravador, etc.

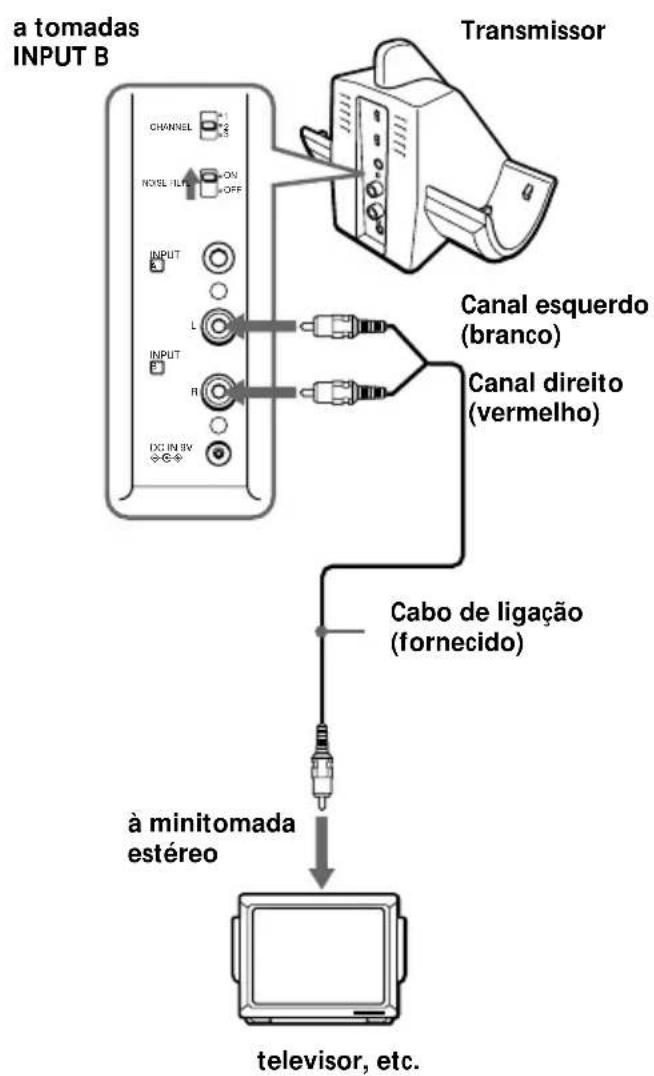

©Para ligar a um televisor, etc. Se houver interferências quando ligar o transmissor ao televisor ou videogravador, coloque o interruptor NOISE FILTER na posição ON.

Notas

• Se ligar o transmissor à tomada LINE OUT ou REC OUT de um aparelho de reprodução de áudio, como um leitor de MD ou de CD, não coloque o interruptor NOISE FILTER na posição ON. Caso contrário, o volume fica limitado.
• O interruptor NOISE FILTER só fica activado no caso da ligação mostrada no diagrama Ⓐ da página 7 e no Ⓒ. No diagrama Ⓑ, o interruptor não tem efeito.
• Se colocar o transmissor em cima ou perto de um televisor, pode captar ruídos. Nesse caso, afaste-o do televisor.

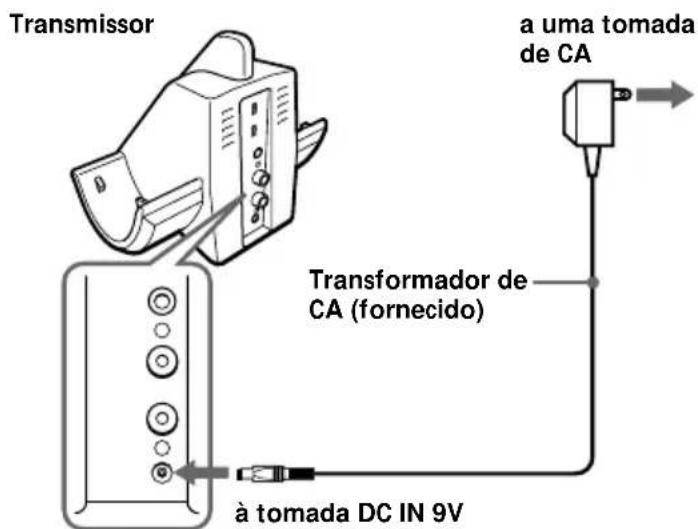

2 Ligue o transformador de CA fornecido ao transmissor.

Transmissor a uma tomada de CA Transformador de CA (fornecido) à tomada DC IN 9V

Notas

- Utilize apenas o transformador de CA fornecido. Não utilize nenhum outro tipo de transformador de CA.

Polaridade da ficha

- Se o equipamento ligado tiver a função AVLS (Sistema automático de limitação de volume), não se esqueça de a desactivar quando utilizar o transmissor. Caso contrário, tem de aumentar o volume dos auscultadores e isso pode provocar ruído.

Utilizar o aparelho

Ouvir um programa

Antes de ouvir

Para evitar lesões auditivas, baixe primeiro o volume.

1 Ligue o equipamento de áudio/vídeo que está ligado ao transmissor.

Se o transmissor estiver ligado à tomada para auscultadores, regule o volume do equipamento de áudio para o mais alto possível, mas não tanto que o sinal de áudio fique distorcido.

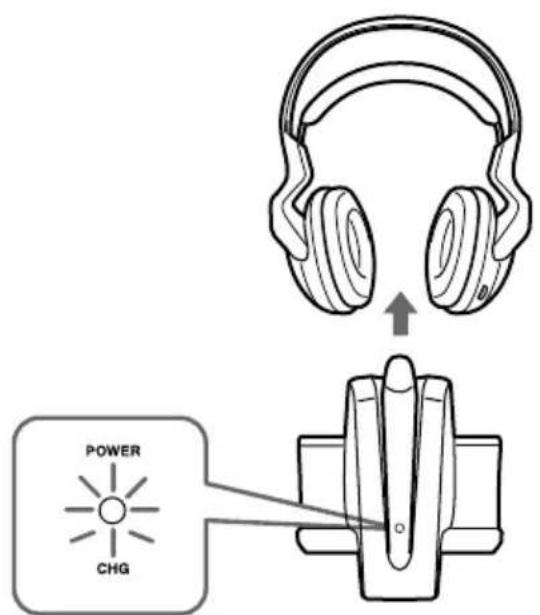

2 Retire os auscultadores do transmissor.

O indicador de corrente do transmissor acende-se a vermelho.

POWER CHG

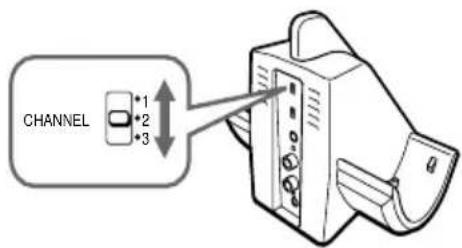

3 Seleccione a frequência de rádio com o selector CHANNEL.

O indicador de corrente existente na parte superior da caixa da direita acende-se a vermelho. Coloque a caixa da direita (R) na orelha direita e a caixa da esquerda (L) na orelha esquerda. Coloque os auscultadores verticalmente na sua cabeça, para que a função de ligação automática seja correctamente activada.

5 Aumente o volume para um nível moderado com o controlo VOL.

Ⓐ MDR-RF850RK

Carregue ligeiramente no botão TUNE para efectuar a sintonização automática dos auscultadores.

Se não receber um sinal de áudio nítido, carregue novamente no botão.

TUNE Botão TUNE Controlo VOL

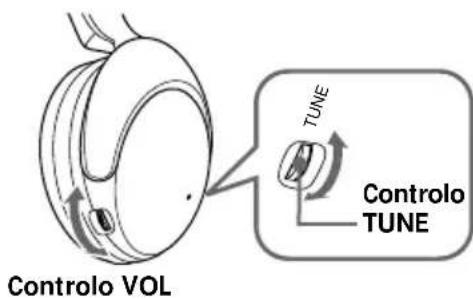

B MDR-RF820RK

Sintonize os auscultadores para a frequência do transmissor com o controlo TUNE, até conseguir ouvir o sinal de áudio a alto e bom som.

TUNE Controlo TUNE Controlo VOL

Execute os passos 3 e 5 acima até melhorar o desempenho de recepção.

Enviar sinais RF a partir do transmissor

O transmissor começa a enviar os sinais RF automaticamente quando detecta sinais de áudio emitidos pelo equipamento ligado.

Se não for detectado um sinal de áudio durante cerca de quatro minutos, o transmissor pára de enviar sinais RF e o indicador de alimentação desliga-se.

Quando o transmissor receber novamente um sinal de áudio, recomeça a enviar sinais RF e o indicador de alimentação acende-se novamente a vermelho.

Se o sinal de áudio estiver muito fraco, o transmissor não envia sinais RF. Se o transmissor estiver ligado a uma tomada de auscultadores, verifique se o volume do equipamento ligado está regulado para 5 - 6 ou mais.

Pode só conseguir ouvir o início do som emitido pelos auscultadores quando o transmissor começar a enviar sinais RF, depois de detectar um sinal de áudio.

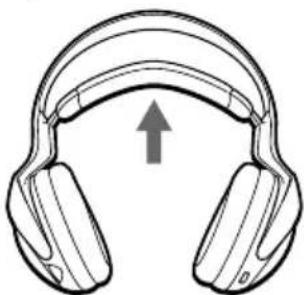

Os auscultadores desligam-se automaticamente quando são retirados

— Função Ligar/desligar automaticamente

Não puxe para cima o aro auto-ajustável quando não estiver a utilizá-lo, porque isso consome energia da pilha.

• Se ouvir um ruído sibilante, aproxime-se do transmissor.
• Pode ouvir alguns ruídos quando desligar o transformador de CA do transmissor, antes de retirar os auscultadores.

Áreas efectivas do transmissor

Para que o sistema não capte algumas interferências, a distância óptima é de aproximadamente 100 m. No entanto, a distância pode variar de acordo com a área circundante e o ambiente. Se o sistema captar ruídos mesmo estando a ser utilizado à distância mencionada acima, reduza a distância entre o transmissor e os auscultadores ou seleccione outro canal.

Notas

- Se utilizar os auscultadores dentro das áreas efectivas do transmissor, pode colocá-lo em qualquer direcção em relação ao ouvinte.

- Mesmo dentro da área de recepção de sinal, há alguns pontos (ponto morto) em que não é possível receber o sinal RF. Estas características são inerentes aos sinais RF e não indicam uma avaria. Se mover ligeiramente o transmissor, pode alterar a localização do ponto morto.

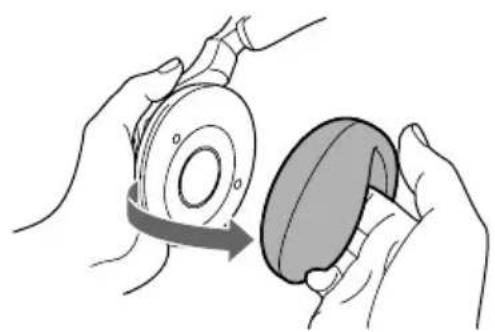

Substituir as almofadas

As almofadas podem ser substituídas. Se as almofadas ficarem sujas ou gastas, substitua-as tal como mostra a ilustração seguinte.

As almofadas não estão à venda no mercado. Pode encomendar almofadas de substituição na loja onde adquiriu este aparelho ou no agente Sony mais próximo.

1 Retire a almofada velha puxando-a para fora da ranhura da caixa.

Verifique se o rebordo da almofada está todo bem encaixado na ranhura.

Precauções

• Se não tenciona utilizar o transmissor durante um período prolongado, desligue o transformador de CA da tomada CA puxando-o pela ficha. Não puxe pelo cabo.
• Não deixe o sistema de auscultadores estéreo sem fio num local sujeito à incidência directa da luz do sol, calor ou humidade.

Notas sobre os auscultadores Evitar lesões auditivas

Evite utilizar auscultadores com som muito alto. Os otorrinolaringologistas desaconselham a utilização contínua e prolongada deste tipo de aparelhos com volume muito alto. Se sentir um zumbido nos ouvidos, reduza o volume ou deixe de utilizar auscultadores.

Ter consideração pelos outros

Mantenha o volume num nível moderado. Isso permite-lhe ouvir os sons exteriores, além de mostrar consideração pelos outros.

Se tiver problemas ou dúvidas sobre o aparelho que não estejam descritos neste manual, entre em contacto com o agente Sony mais próximo.

Não se esqueça de levar os auscultadores e o transmissor ao agente Sony quando solicitar uma reparação.

Resolução de problemas

Problema Solução

Sem som/ Som abafado	Verifique a ligação do equipamento de áudio/vídeo ou do transformador de CA.
	Verifique se o equipamento de áudio/vídeo está ligado.
	Aumente o volume do equipamento de áudio/vídeo ligado, se tiver o transmissor ligado à tomada dos auscultadores.
	MDR-RF820RK:Mude a frequência de rádio com o selector CHANNEL do transmissor e depois sintonize os auscultadores com o controlo TUNE.MDR-RF850RK:Seleccione a frequência de rádio com o selector CHANNEL do transmissor e depois carregue novamente no botão TUNE.
	A função de corte de som é activada.Utilize os auscultadores perto do transmissor.
	A luz do indicador POWER dos auscultadores está fraca ou desligada.Carregue as pilhas recarregáveis fornecidas ou, se o indicador POWER permanecer apagado após a carga, leve os auscultadores a um agente Sony para substituir a pilha recarregável.
	Se ligar o transmissor à tomada LINE OUT ou REC OUT de um aparelho de reprodução de áudio, verifique se o interruptor NOISE FILTER está na posição OFF.
	Verifique se o interruptor NOISE FILTER está na posição ON ou OFF (se o interruptor ficar preso entre ON e OFF, dá-se um corte no som).
Problema	Solução
Distorção	Se o transmissor estiver ligado à tomada dos auscultadores, reduza o volume do equipamento de áudio/vídeo ligado.
	Mude a frequência de rádio com o selector CHANNEL do transmissor.
	A luz do indicador POWER dos auscultadores está fraca ou desligada.•Carregue as pilhas recarregáveis fornecidas ou, se o indicador POWER permanecer apagado após a carga, leve os auscultadores a um agente Sony para substituir a pilha recarregável.
	Se ligar o transmissor à tomada LINE OUT ou REC OUT de um aparelho de reprodução de áudio, verifique se o interruptor NOISE FILTER está na posição OFF.
Ruído de fundo alto	Aproxime-se do transmissor. Quanto mais se afastar do transmissor, mais provável é que oiga ruídos.
	Se o transmissor estiver ligado à tomada para auscultadores, aumente o volume do equipamento de áudio/vídeo ligado.
	MDR-RF820RK:Mude a frequência de rádio com o selector CHANNEL do transmissor e depois sintonize os auscultadores com o controlo TUNE.MDR-RF850RK:Seleccione a frequência de rádio com o selector CHANNEL do transmissor e depois carregue novamente no botão TUNE.
	A luz do indicador POWER dos auscultadores está fraca ou desligada.•Carregue as pilhas recarregáveis fornecidas ou, se o indicador POWER permanecer apagado após a carga, leve os auscultadores a um agente Sony para substituir a pilha recarregável.
	Se ligar o transmissor à tomada LINE OUT ou REC OUT de um aparelho de reproduçao de áudio, verifique se o interruptor NOISE FILTER está na posição OFF.

Frequência da portadora

$$ 8 6 3, 5 - 8 6 4, 5 \mathrm{MHz} $$

Canal Ch1, Ch2, Ch3

Modulação FM estéreo

Resposta em frequência

$$ \mathrm{MDR-RF820R:20-20.000Hz} $$

$$ \mathrm{MDR-RF850R:10-22.000Hz} $$

Transmissor TMR-RF850R

Fonte de alimentação

Fonte de alimentação

Pilha recarregável de hidreto de metal de níquel BP-HP550 fornecida ou pilhas secas (tamanho AAA) à venda no mercado

Peso Aprox. 270 g incluindo as pilhas

Design e especificações sujeitos a alterações sem aviso prévio.
