Tipo de produto	Forno elétrico embutível
Marca	Fagor
Modelo	6H200ARX
Alimentação elétrica	Monofásico 230 V / 50 Hz
Temperatura máxima	250 °C
Funções de cozimento	Múltiplos modos (calor rotativo, convecção, grelha, etc.)
Temporizador	Sim (programável até 99 minutos)
Relógio	Sim (digital ou analógico conforme modelo)
Partida diferida	Sim (programação de hora de início)
Término de cozimento diferido	Sim (programação de hora de fim)
Aviso sonoro	Sim
Bloqueio infantil	Sim
Iluminação interna	Sim
Limpeza das paredes	Manual ou autolimpante conforme modelo
Limpeza dos acessórios	Máquina de lavar loiça
Posições de grelha	5
Acessórios incluídos	Chapa padrão, chapa funda, grelha padrão, grelha de extração parcial, grelha de extração total (conforme modelo)
Segurança: desligamento automático	Sim (após várias horas de funcionamento)
Sistema de diagnóstico	Sim em modelos com tela digital
Instalação	Embutível, fixação com parafusos fornecidos, aterramento obrigatório
Peso	Não informado
Dimensões	Não informadas

Perguntas frequentes - 6H200ARX FAGOR

O que fazer se o forno não aquecer?

Verifique se o forno está corretamente conectado e se o comando de tempo não está na posição 0 (desligado). Se o problema persistir, consulte a seção 'Solução de problemas' do manual.

Por que sai fumaça do forno durante o cozimento?

Isso pode acontecer se resíduos alimentares queimarem. Reduza a temperatura e limpe o interior do forno (ponto 3.3 do manual). Um pré-aquecimento vazio (250°C, 30 min) pode eliminar os odores de primeira utilização.

Meu forno faz barulho após o cozimento, é normal?

Sim, é normal. O ventilador de resfriamento continua funcionando até que a temperatura interna e externa diminua.

Como limpar o interior do forno?

Para modelos com paredes lisas, limpeza manual com pano úmido (água quente + vinagre) a temperatura morna. Para modelos com paredes rugosas (autolimpantes), use a função de cozimento específica a 250°C por 30-60 minutos.

Posso colocar os acessórios na máquina de lavar loiça?

Sim, os acessórios (chapas, grelhas, calhas laterais) são laváveis na máquina de lavar loiça. Para lavagem à mão, use um detergente comum e uma esponja.

Como travar o forno para evitar que crianças o utilizem?

Para modelos com relógio convencional, pressione o comando inferior e gire até a posição de travamento. Para modelos com relógio digital, pressione simultaneamente as teclas + e - por 3 segundos. Para destravar, repita a operação.

Como ajustar a hora no relógio?

Para um relógio convencional, pressione o comando inferior e gire-o para ajustar a hora. Para um relógio digital, pressione a tecla de ajuste (☐) que pisca, em seguida use as teclas + e - para ajustar. Após alguns segundos, a hora para de piscar.

Como programar um cozimento com partida diferida?

Selecione primeiro o programa, a temperatura e a duração. Em seguida, para o relógio convencional, pressione o comando superior e gire para indicar a hora de início. Para o relógio digital, pressione a tecla de fim () e ajuste a hora de fim desejada com as teclas + e -.

O que significam os símbolos piscando na tela digital?

Nos modelos digitais, um símbolo piscando indica um problema. Por exemplo, se a tela exibir um símbolo de relógio piscando, deve-se zerar o comando de funções e ajustar a hora (ponto 2.3). Outros símbolos podem indicar um travamento ativo ou um superaquecimento de segurança.

Como instalar o forno corretamente?

A instalação deve ser realizada por um instalador credenciado. Certifique-se de que o circuito elétrico é adequado (monofásico, aterramento, corte omnipolar). Siga os esquemas do manual para o embutimento e fixação (parafusos fornecidos). Não passe o cabo de alimentação pela parte superior do móvel.

MANUAL DE UTILIZADOR 6H200ARX FAGOR

Hornos polivalentes para placas

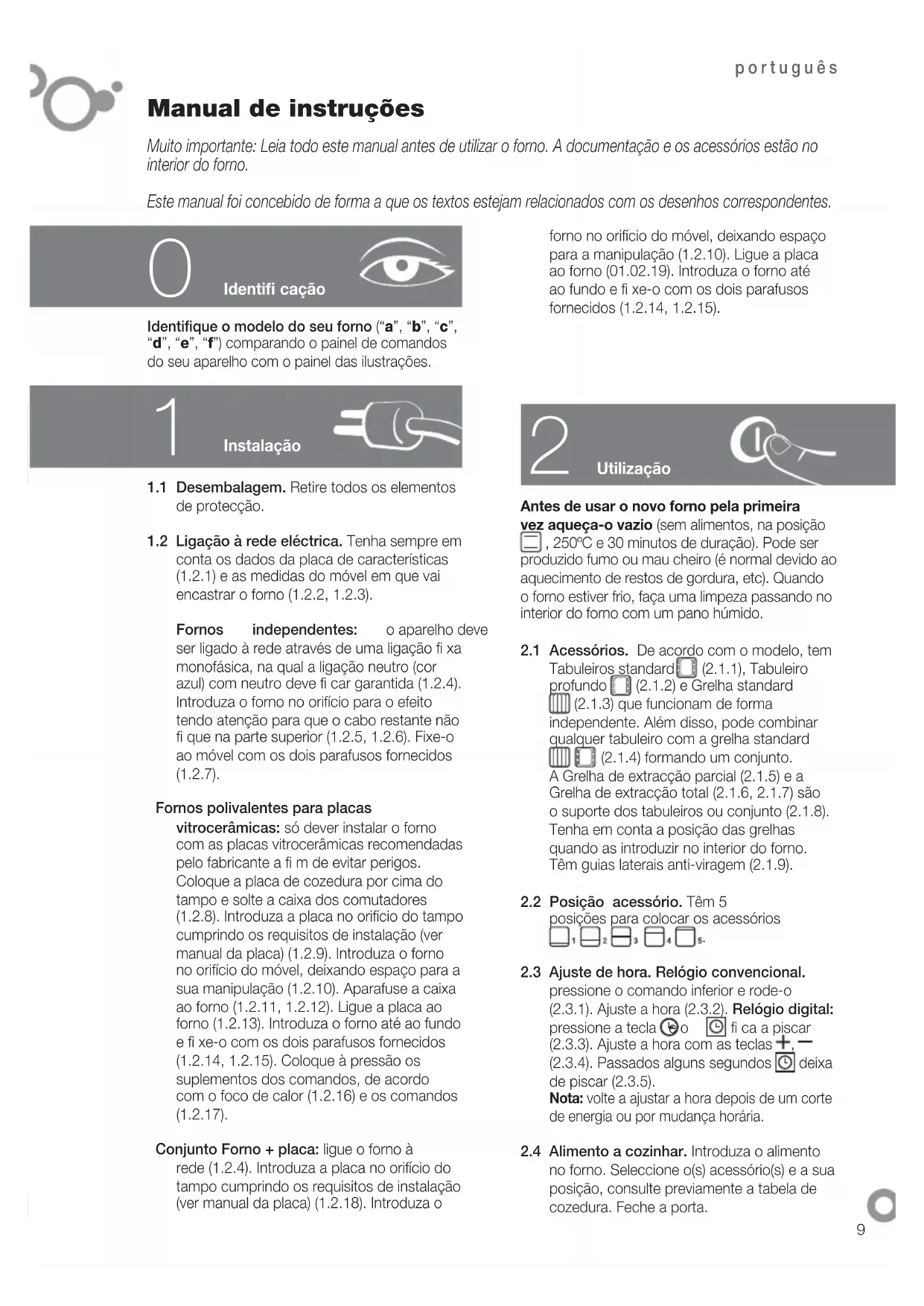

Manual de instruções

Muito importante: Leia todo este manual antes de utilizar o forno. A documentação e os acessórios estão no interior do forno.

Este manual foi concebido de forma a que os textos estejam relacionados com os desenhos correspondentes.

Identifi cação

Identifique o modelo do seu forno ("a", "b", "c", "d", "e", "f") comparando o painel de comandos do seu aparelho com o painel das ilustrações.

1

Instalação

1.1 Desembalagem. Retire todos os elementos de protecção.
1.2 Ligação à rede eléctrica. Tenha sempre em conta os dados da placa de características (1.2.1) e as medidas do móvel em que vai encastrar o forno (1.2.2, 1.2.3).

Fornos independentes: o aparelho deve ser ligado à rede através de uma ligação fi xa monofásica, na qual a ligação neutro (cor azul) com neutro deve fi car garantida (1.2.4). Introduza o forno no orifício para o efeito tendo atenção para que o cabo restante não fi que na parte superior (1.2.5, 1.2.6). Fixe-o ao móvel com os dois parafusos fornecidos (1.2.7).

Fornos polivalentes para placas

vitrocerâmicas: só dever instalar o forno com as placas vitrocerâmicas recomendadas pelo fabricante a fi m de evitar perigos. Coloque a placa de cozedura por cima do tampo e solte a caixa dos comutadores (1.2.8). Introduza a placa no orifício do tampo cumprindo os requisitos de instalação (ver manual da placa) (1.2.9). Introduza o forno no orifício do móvel, deixando espaço para a sua manipulação (1.2.10). Aparafuse a caixa ao forno (1.2.11, 1.2.12). Ligue a placa ao forno (1.2.13). Introduza o forno até ao fundo e fi xe-o com os dois parafusos fornecidos (1.2.14, 1.2.15). Coloque à pressão os suplementos dos comandos, de acordo com o foco de calor (1.2.16) e os comandos (1.2.17).

Conjunto Forno + placa: ligue o forno à rede (1.2.4). Introduza a placa no orifício do tampo cumprindo os requisitos de instalação (ver manual da placa) (1.2.18). Introduza o

forno no orifício do móvel, deixando espaço para a manipulação (1.2.10). Ligue a placa ao forno (01.02.19). Introduza o forno até ao fundo e fi xe-o com os dois parafusos fornecidos (1.2.14, 1.2.15).

2

Utilização

Antes de usar o novo forno pela primeira

vez aqueça-o vazio (sem alimentos, na posição ☐, 250°C e 30 minutos de duração). Pode ser produzido fumo ou mau cheiro (é normal devido ao aquecimento de restos de gordura, etc). Quando o forno estiver frio, faça uma limpeza passando no interior do forno com um pano húmido.

2.1 Acessórios. De acordo com o modelo, tem Tabuleiros standard (2.1.1), Tabuleiro profundo (2.1.2) e Grelha standard (2.1.3) que funcionam de forma independente. Além disso, pode combinar qualquer tabuleiro com a grelha standard (2.1.4) formando um conjunto. A Grelha de extracção parcial (2.1.5) e a Grelha de extracção total (2.1.6, 2.1.7) são o suporte dos tabuleiros ou conjunto (2.1.8). Tenha em conta a posição das grelhas quando as introduzir no interior do forno. Têm guias laterais anti-viragem (2.1.9).

2.2 Posição acessório. Têm 5 posições para colocar os acessórios 1 2 3 4 5.

2.3 Ajuste de hora. Relógio convencional.

pressão o comando inferior e rode-o (2.3.1). Ajuste a hora (2.3.2). Relógio digital: pressione a tecla 📞o 📞 fi ca a piscar (2.3.3). Ajuste a hora com as teclas +, - (2.3.4). Passados alguns segundos 📞 deixa de piscar (2.3.5). Nota: volte a ajustar a hora depois de um corte de energia ou por mudança horária.

2.4 Alimento a cozinhar. Introduza o alimento no forno. Seleccione o(s) acessório(s) e a sua posição, consulte previamente a tabela de cozedura. Feche a porta.

2.5 Seleção função de cozedura.

Seleccione a função de

cozedura de acordo com o modelo

rodando o comando

selector. O piloto de funcionamento acende-se.

2.6 Seleção da temperatura °C. Seleccione

a temperatura rodando o comando selector.

O piloto desliga-se quando atingir a temperatura seleccionada.

FUNÇÕES DE TEMPO

2.7 Seleção da duração. Temporizador 📊:

seleccione os minutos rodando o comando selector. (2.7.1). Se pretender que funcione sem limite de tempo, coloque-o na posição manual

Relógio convencional: rode o comando inferior para a esquerda e seleccione os minutos (2.7.2). Se pretende que funcione sem limite de tempo, coloque-o na posição manual ⚪ e faça coincidir a seta vermelha com as horas que indicam os ponteiros do relógio.

Relógio digital: pressione a tecla e o

fi ca a piscar (2.7.3). Ajuste a duração com as teclas +, -(2.7.4). Passados alguns segundos ▶ deixa de piscar.

2.8 Seleção hora início.

Relógio convencional: uma vez seleccionado o programa, temperatura e duração, pressione o comando superior e rode-o até que a seta vermelha indique a hora de início.

2.9 Seleção hora fi m.

Relógio digital: uma vez seleccionado o programa, temperatura e duração, pressione a tecla ⏚ e ▶ começa a piscar (2.9.1). Ajuste a hora que pretende para fi nalizar a cozedura pressionando as teclas +, - (2.9.2). Passados alguns segundos ▶ deixa de piscar.

2.10 Função avisador.

Relógio convencional: Seleccione a posição 0 com o comando de programa (2.10.1). Pressione e rode o comando superior até que a seta vermelha indique a hora de aviso (2.10.2). Só funciona se o forno estiver desligado.

Relógio digital: pressione várias vezes a tecla ⏻ e o 📄 fi ca a piscar (2.10.3). Ajuste a duração com as teclas + , (2.7.4). Passados alguns segundos 📄 deixa de piscar. Funciona com o forno ligado e desligado.

2.11 Função bloqueio. Para evitar manipulações por parte das crianças.

Relógio convencional. pressione o comando inferior e rode-o até seleccionar ⚠.(2.11.1)

Relógio digital: pressione durante 3 segundos simultaneamente as teclas +, — e vai visualizar (2.11.2). Para desbloquear repita a operação.

Advertências de utilização: uma vez fi nalizado o tempo de cozedura, coloque os comandos de função e temperatura na posição 0 e o comando de tempo na posição mão. Abra a porta do forno com cuidado, já que pode sair vapor quente.

3 Manutenção e limpeza

3.1 Limpeza de acessórios. Podem ir à máquina de lavar loiça. Se os lavar à mão, utilize detergente de uso corrente. Coloqueos de molho para facilitar a limpeza.

3.2 Limpeza das guias laterais. Retire as guias (3.2.1, 3.2.2), (3.2.3, 3.2.4) de acordo com o modelo. Podem ir à máquina de lavar loiça. Se as lavar à mão, utilize detergente de uso corrente e use uma esponja ou escova.

3.3 Limpeza interior do forno. Acende-se a luz interior (3.3.1, 3.3.2). Modelos com paredes lisas: limpeza manual. Limpe o forno a uma temperatura morna usando um pano com água quente e vinagre. Modelos com paredes rugosas: produtos de limpeza. Função de cozedura, a 250°C e 30-60 minutos de duração.

3.4 Limpeza do tecto. Se o grelhador for rebatível (3.4.1, 3.4.2), passe um pano com água quente e vinagre.

3.5 Limpeza exterior do forno. Utilize produtos neutros, secando bem com um pano suave.

Advertências de utilização: 1. Certifi que-se de que o forno está desligado. 2. Nunca utilize máquinas de limpeza a vapor.

4

Resolução de problemas

Existem várias incidências que pode solucionar por si mesmo.

4.1 Não funciona. Verifi que se está ligado, e/ou que o comando selector de tempo não está em 0.
4.2 Sai fumo durante a cozedura. Reduza a temperatura e/ou limpe o forno (ponto 3.3).
4.3 Faz ruído depois da cozedura. É normal, o ventilador continua a funcionar até reduzir a temperatura do interior e do exterior.

Os modelos com ecrã digital incorporam um sistema de diagnóstico que detecta e avisa perante qualquer incidência. Poderá visualizá-la no ecrã:

4.4 Não funciona. Pisca o Coloque o comando selector de funções no 0 e ajuste a hora (ponto 2.3).
4.5 Não funciona. Pisca o 📊O forno está a funcionar há várias horas e por razões de segurança desligou-se de forma automática. Coloque o comando selector de funções no 0 e ajuste a hora (ponto 2.3).
4.6 Não funciona. Pisca o Coloque o comando selector de funções no 0 e desbloqueie o forno (ponto 2.11).
4.7 Funciona. Pisca o Pressione qualquer tecla.

- Não manipule o forno para o reparar, contacte o serviço técnico.

5

Segurança

• A instalação do forno deve ser efectuada por um instalador autorizado, que seguirá as instruções e esquemas do fabricante.
• A instalação eléctrica deve estar dimensionada à potência máxima indicada na placa de características e a tomada de

corrente eléctrica com tomada de terra regulamentar.

• O circuito da rede que alimenta o forno deve ter um interruptor de corte unipolar de pelo menos 3 mm de separação entre contactos.
• Se o cabo de alimentação estiver danifi cado, deve ser substituído pelo serviço de pós-venda ou por pessoal qualifi cado por um cabo semelhante com o fi m de evitar danos.

- Certifi que-se de que o aparelho está desligado antes de substituir a lâmpada, para evitar possíveis choques eléctricos.

- Não utilizar produtos de limpeza abrasivos ou esfregões de metal duros para limpar a porta do forno, já que pode arranhar a superfície e provocar a ruptura no vidro.

- Manter as crianças pequenas afastadas do forno. Durante o funcionamento, existem partes acessíveis que podem aquecer.

- Evitar tocar nos elementos aquecedores dentro do forno.

- Este aparelho não está destinado a ser utilizado por pessoas com capacidades reduzidas.

Meio-ambiente

O forno foi concebido a pensar na conservação do meio ambiente.

Respeite o meio ambiente. Aqueça previamente o forno só quando fi zer falta (consulte a tabela). Use preferentemente moldes de cor escura. Para grandes períodos de cozedura desligue o forno 5 ou 10 minutos antes do tempo previsto.

Não deite fora os aparelhos misturando-os com resíduos domésticos gerais.

Entregue o seu forno num centro especial de recolha.

A reciclagem de electrodomésticos evita consequências negativas para a saúde e para o meio ambiente, e permite poupar energia e recursos.

Para mais informação, contacte as autoridades locais ou o estabelecimento onde adquiriu o forno.

Tabela de cozedura

	Alimento	Programa e temperatura	Tempo Posição		Pré-aque-cimento	Acessórios
carnes e avesverduraspeixes	vitela1,5 Kg		210°C 1 50 - 60 min não
	porco1,5 Kg		180°C 85 - 95 min	2	não
	borrego1,2 Kg		220°C 40 - 50 min	2	não
	peru4 Kg		190°C 115 - 125 min	1	não
	frango1,25 Kg		230°C 50 - 60 min	1	não
	pimentosvermelhos assados1,25 Kg		210°C 30 - 40 min	2	não
	tomatesrecheados4 unid.		220°C 15 - 19 min	2	não
	pescadaassada1,5 Kg		230°C 7 - 9 min	2	sim
	camarão noforno1 Kg		240°C 4 - 5 min	4	sim
	peixesassados1 Kg		220°C 13 - 17 min	2	sim
	bacalhau noforno1,5 Kg		220°C 7 - 9 min	2	sim
	piza		220°C 18 - 22 min	1	sim
	pão		220°C 18 - 22 min	2	não
	madalenas		210°C 15 - 19 min	2	sim
	pudim fl an		150°C 30 - 40 min	1	não
	descongelacãopara todo o tipo de alimentos			2	não

Instruction manual

Fornos polivalentes para placas

3.5 Limpeza exterior do forno. Usa produtos neutros, sécao ben cun pano suave.

- Non manipules o forno para reparalo, chama o servizo técnico.

5

Seguridade

• Cómpre que a instalación do forno a efectúe un instalador autorizado, que seguirá as instrucíos e esquemas do fabricante.

• A instalación eléctrica debe estar dimensionada á potencia máxima indicada na placa de características e a toma de corrente eléctrica coa toma a terra regulamentaria.

• Cómpre que o circuito da rede que alimente o forno teña un interruptor de corte omnipolar de, polo menos, 3 mm de separación entre contactos.

• Se o cable de alimentación está danado, debe ser substituído polo seu servizo posvenda ou persoal cualifi cado semellante, co fin de evitar un perigo.
• Asegúrate de que o aparello está desconectado antes de substituir a lámpada, para evitar posibles choques eléctricos.
• Non utilizar produtos de limpeza abrasivos ou estropallos metálicos duros para limpar a porta do forno, xa que se pode riscar a superfi cie e provocar a rotura en anacos do vidro.
• Manter afastados do forno os nenos pequenos. Durante o funcionamento, hai partes accesibles que se poden quentar.
• Evitar tocar os elementos calefactores dentro do forno.
• Este aparello non está destinado a ser utilizado por persoas con capacidades reducidas.
