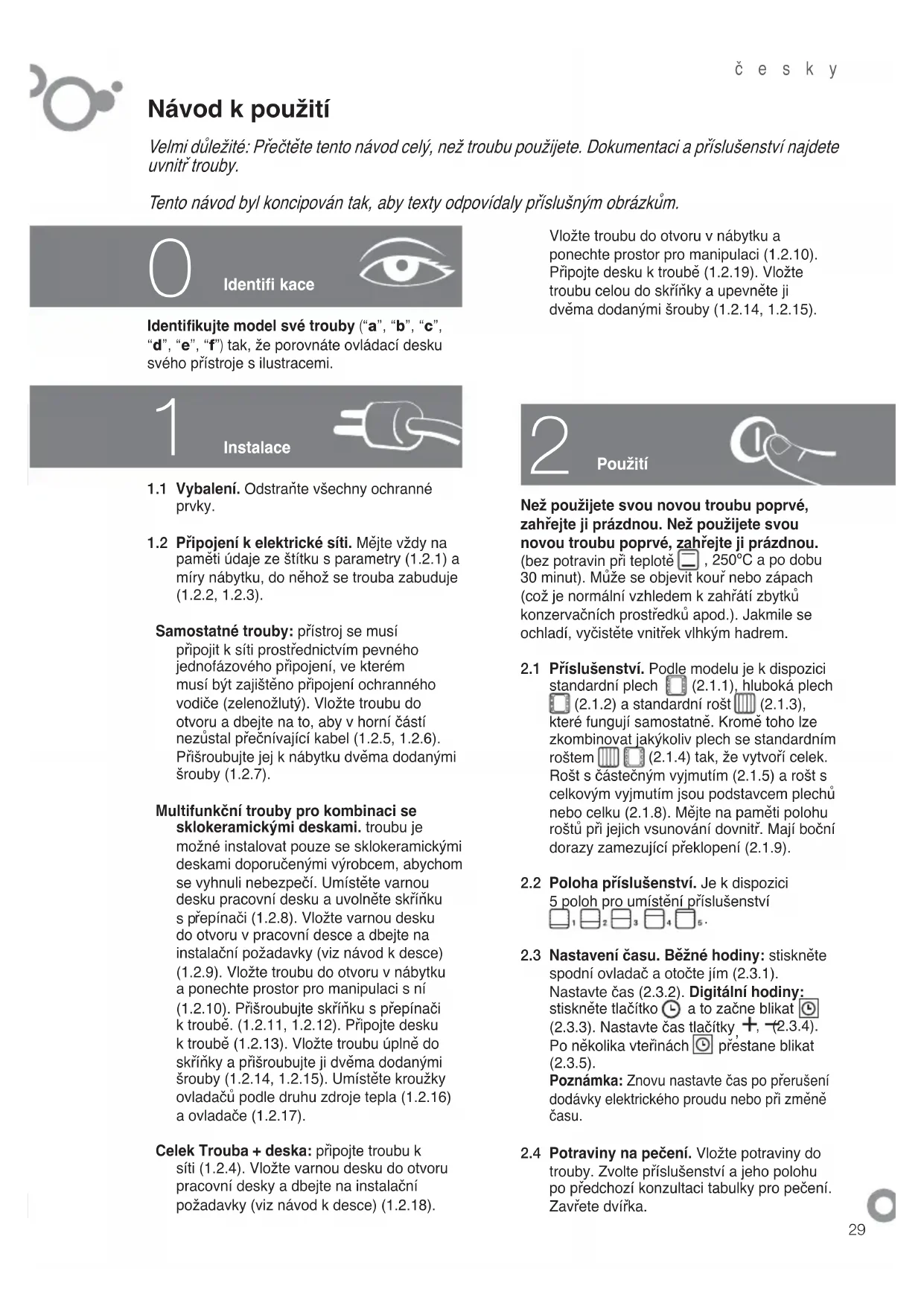

NÁVOD K OBSLUZE 6H200ARX FAGOR

Velmi důležité: Přečtěte tento návod celý, než troubu použijete. Dokumentaci a příslušenství najdete uvnitř trouby.

Tento návod byl koncipován tak, aby texty odpovídaly příslušným obrázkům.

O Identifi kace

Identifikujte model své trouby ("a", "b", "c", "d", "e", "f") tak, že porovnáte ovládací desku svého přístroje s ilustracemi.

Vložte troubu do otvoru v nábytku a ponechte prostor pro manipulaci (1.2.10). Připojte desku k troubě (1.2.19). Vložte troubu celou do skříňky a upevněte ji dvěma dodanými šrouby (1.2.14, 1.2.15).

1 Instalace

1.1 Vybalení. Odstraňte všechny ochranné prvky.
1.2 Připojení k elektrické síti. Mějte vždy na paměti údaje ze štítku s parametry (1.2.1) a míry nábytku, do něhož se trouba zabuduje (1.2.2, 1.2.3).

Samostatné trouby: přístroj se musí připojit k síti prostřednictvím pevného jednofázového připojení, ve kterém musí být zajištěno připojení ochranného vodiče (zelenožlutý). Vložte troubu do otvoru a dbejte na to, aby v horní částí nezůstal přečnívající kabel (1.2.5, 1.2.6). Přišroubujte jej k nábytku dvěma dodanými šrouby (1.2.7).

Multifunkční trouby pro kombinaci se sklokeramickými deskami. troubu je možné instalovat pouze se sklokeramickými deskami doporučenými výrobcem, abychom se vyhnuli nebezpečí. Umístěte varnou desku pracovní desku a uvolněte skříňku s přepínači (1.2.8). Vložte varnou desku do otvoru v pracovní desce a dbejte na instalační požadavky (viz návod k desce) (1.2.9). Vložte troubu do otvoru v nábytku a ponechte prostor pro manipulaci s ní (1.2.10). Příšroubujte skříňku s přepínači k troubě. (1.2.11, 1.2.12). Připojte desku k troubě (1.2.13). Vložte troubu úplně do skříňky a příšroubujte ji dvěma dodanými šrouby (1.2.14, 1.2.15). Umístěte kroužky ovladačů podle druhu zdroje tepla (1.2.16) a ovladače (1.2.17).

Celek Trouba + deska: připojte troubu k síti (1.2.4). Vložte varnou desku do otvoru pracovní desky a dbejte na instalační požadavky (viz návod k desce) (1.2.18).

2 Použití

Než použijete svou novou troubu poprvé, zahřejte ji prázdnou. Než použijete svou novou troubu poprvé, zahřejte ji prázdnou. (bez potravin pri teplotě ☐, 250°C a po dobu 30 minut). Může se objevit kour nebo zápach (což je normální vzhledem k zahrátí zbytků konzervačních prostředků apod.). Jakmile se ochladí, vyčistěte vnitřek vlhkým hadrem.

2.1 Příslušenství. Podle modelu je k dispozici standardní plech (2.1.1), hluboká plech (2.1.2) a standardní rošt (2.1.3), které fungují samostatně. Kromě toho lze zkombinovat jakýkoliv plech se standardním roštem (2.1.4) tak, že vytvoří celek. Rošt s částečným vyjmutím (2.1.5) a rošt s celkovým vyjmutím jsou podstavcem plechů nebo celku (2.1.8). Mějte na paměti polohu roštů při jejich vsunování dovnitř. Mají boční dorazy zamezující překlopení (2.1.9).
2.2 Poloha příslušenství. Je k dispozici 5 poloh pro umístění příslušenství 1 2 3 4 5
2.3 Nastavení času. Běžné hodiny: stiskněte spodní ovladač a otočte jím (2.3.1). Nastavte čas (2.3.2). Digitální hodiny: stiskněte tlačítko ☐ a to začne blikat ☐ (2.3.3). Nastavte čas tlačítky +, -(2.3.4). Po několika vterínách ☐ přestane blikat (2.3.5). Poznámka: Znovu nastavte čas po přerušení dodávky elektrického proudu nebo při změně času.
2.4 Potraviny na pečení. Vložte potraviny do trouby. Zvolte příslušenství a jeho polohu po předchozí konzultaci tabulky pro pečení. Zavřete dvířka.

2.5 Volba funkce vaření. ☐ Zvolte

funkci vaření podle modelu

voličem. Rozsvití se funkční kontrolka.

2.6 Volba teploty °C. Zvolte teplotu tak, že otáčíte jejím voličem. Kontrolka zhasne, jakmile bude dosaženo zvolené teploty.

ČASOVÉ FUNKCE

2.7 Volby doby. Časovač. Ⓛ: zvolte minuty tak, že otáčíte voličem (2.7.1). Pokud chcete, aby fungoval časově neomezeně, dejte ho do ruční polohy 🚗.

Běžné hodiny: otočte dolní ovládač doleva a zvolte minuty (2.7.2). Pokud chcete, aby fungoval časově neomezeně, dejte ho do ruční polohy 🚗 a červená šipka musí být v časové poloze, kterou ukazují ručičky hodin.

Digitální hodiny: stlačte tlačítko 📊, které začne blikat [▶] (2.7.3). Nastavte dobu tlačítky +, -(2.7.4). Po několika vterínách [▶] přestane blikat.

2.8 Volba počátečního času.

Běžné hodiny: Jakmile jste zvolili program, teplotu a dobu, stiskněte horní ovládač a otáčejte jím, dokud červená šipka neukazuje počáteční čas.

Digitální hodiny: Jakmile jste zvolili program, teplotu a dobu, stiskněte tlačítko a to začne blikat (2.9.1). Nastavte čas, kdy si přejete skončit tak, že stiskněte tlačítka +, -(2.9.2). Po několika vteřinách přestane blikat.

2.10 Signalizační funkce.

Běžné hodiny: Zvolte polohu 0 u ovladače programu (2.10.1). Stiskněte horní ovládač a otáčejte jím, dokud červená šipka neukáže dobu signalizace (2.10.2). Funguje pouze, pokud je trouba zhasnutá.

Digitální hodiny: Stiskněte několikrát tlačítko 📊 a začne blikat (2.10.3). Nastavte dobu tlačítky +, -(2.7.4). Po několika vteřinách 📊 přestane blikat. Funguje, i když je trouba rozsvícená, i když je zhasnutá.

2.11 Funkce blokování. Abychom zabránili zásahům ze strany dětí.

Běžné hodiny: stiskněte dolní ovladač a otáčejte jím, dokud nezvolíte ✘ (2.11.1)

Digitální hodiny: stlačte na 3 vteriny zároveň tlačítka + , -a zobrazí se (2.11.2). K odblokování úkon opakujte.

Upozornění týkající se užívání: Jakmile je ukončena doba pečení, dejte ovladače funkce a teploty do polohy 0 a ovladač času do ruční polohy. Otevřete opatrně dvířka trouby, neboť může vyjít horká pára.

3

Údržba a čištění

3.1 Čištění příslušenství. Lze je umýt v myčce nádobí. Pokud je čistíte ručně, používejte běžně užívaný čistící prostředek. Odmočte je, aby bylo čištění snadnějsí.

3.2 Čištění bočních vodítek. Vyndejte vodítka (3.2.1, 3.2.2), (3.2.3, 3.2.4) dle svého modelu. Lze je umýt v myčce nádobí. Pokud je čistíte ručně, používejte běžně užívaný čistící prostředek a pomozte si houbou nebo kartáčem.

3.3 Vnitřní čištění trouby. Rozsvitte vnitřní světlo (3.3.1, 3.3.2). Modely s hladkými stěnami: ruční čištění. Vyčistěte troubu při mírné teplotě tak, že ji otrěte hadrem s teplou vodou a octem. Modely s katalitickými stěnami: samočisticí. Funkce pečení ☐, při 250°C a 30-60 minutách doby pečení.

3.4 Čištění stropu. Pokud je gril sklopitelný (3.4.1, 3.4.2), očistěte hadrem s teplou vodou a octem.

3.5 Vnější čištění trouby. Používejte neutrální produkty, vysušte dobře měkkým hadrem.

Upozornění týkající se užívání. 1. Ujistěte se, že trouba je vypnutá. 2. Nikdy nepoužívejte parní čisticí stroje.

4

Řešení problémů

Je řada událostí, které můžete vyřešit sami.

4.1 Nefunguje. Zkontrolujte, zda je prípojena a/nebo zda volič doby není na 0.

4.2 Při pečení vystupuje kouř. Snížte teplotu a /nebo vyčistěte troubu (bod 3.3).

4.3 Po pečení vydává hluk. Je normální, že ventilátor funguje dál, dokud se nesníží teplota uvnitř a vně.

Je normální, že ventilátor funguje dál, dokud se nesníží teplota uvnitr a vně.

4.4 Nefunguje. Bliká ☐ Dejte volič funkcí na 0 a nastavte čas (bod 2.3).

4.5 Nefunguje. Bliká Trouba fungovala po několik hodin a z bezpečnostních důvodu se automaticky vypnula . Dejte volič funkcí na 0 a nastavte čas (bod 2.3).

4.6 Nefunguje. Bliká ☐ Dejte volič funkcí na 0 a odblokujte troubu (bod 2.11).

4.7 Funguje. Bliká Stiskněte jakékoliv tlačítko.

- Nemanipulujte s troubou za účelem opravy, zavolejte technický servis.

• V případě připojení napevno, do el. instalace musí být zařazen vypínač, který odpojuje všechny póly zdroje se vzdáleností min. 3 mm mezi kontakty v rozpojeném stavu.
• Pokud je napájecí kabel poškozen, musí být nahrazen servisním oddělením nebo obdobnými kvalifi kovanými pracovníky, aby se zabránilo nebezpečí.
• Ujistěte se, že přístroj je vypojen, než vyměníte žárovku, abyste zamezili eventuálnímu úrazu elektrickým proudem.
• Nepoužívejte abrazivní čisticí prostředky nebo tvrdé kovové kartáče k čistění dvířek trouby, neboť se tak může poškrábat povrch a v důsledku toho roztríštit sklo.
• Zabraňte, aby se malé děti dostaly do blízkosti trouby. Při provozní se mohou přístupné části zahrát.
• Vyhněte se dotyku topných prvků uvnitř trouby.
• Tento přístroj není určen k tomu, aby jej používaly osoby se sníženou způsobilostí.

Životní prostředí

Trouba byla navržena s ohledem na uchování životního prostředí.

Respektuje životní prostředí. Předehřívejte troubu jen, když to je nutné (podívejte se do tabulky). Používejte raději formy tmavé barvy. Při dlouhé době pečení vypněte troubu 5 nebo 10 minut před stanovenou dobou.

Zacházení s odpadem z elektrických a elektronických přístrojů.

Nevyhazujte přístroje spolu s běžným domácím odpadem.

Odevzdejte svou troubu do zvláštního sběrného střediska.

Recyklace domácích elektrických spotřebičů zabraňuje negativním vlivům na zdraví a umožňuje šetřit energii a zdroje.

Více informací získáte u orgánů místní samosprávy, u prodejce a na www.elektrowin.cz

5

Bezpečnost

• Instalaci trouby musí provést kvalifikovaný odborník podle instrukcí výrobce a příslušných předpisů.
• Elektrická instalace musí být dimenzována na maximální příkon uvedený na typovém štítku, zásuvka musí mít uzemnění podle předpisů.

Tabulka pečení

	Potravina	Program a teplota Doba			Poloha		Předhřivání	Příslušenství
maso a drůbež	telecí1,5 Kg		190°C		210°C 1 50 - 60 min		ne	[BHCA]
	vepřové1,5 Kg		150°C		180°C	85 - 95 min	2	ne
	jehněčí1,2 Kg	[7KGS]	200°C		220°C	40 - 50 min	2	ne
	krocan4 Kg		170°C		190°C	115 - 125 min	1	ne
	kuře1,25 Kg		210°C		230°C	50 - 60 min	1	ne
zelenina	pečené červenépapriky1,25 Kg		190°C		210°C	30 - 40 min	2	ne
	plněná rajčata4 jednotky		200°C		220°C	15 - 19 min	2	ne
ryby a mořské plody	pečená treska1,5 Kg		210°C		230°C	7 - 9 min	2	ano
	krevety vtroubě1 Kg		220°C		240°C	4 - 5 min	4	ano
	pečené ryby1 Kg	[KHBA]	200°C		220°C	13 - 17 min	2	ano
	treska vtroubě1,5 Kg		210°C		220°C	7 - 9 min	2	ano
různé	pizza		200°C		220°C	18 - 22 min	1	ano
	chléb		200°C		220°C	18 - 22 min	[HASY] 2	ne
	polévanéperníčky		190°C		210°C	15 - 19 min	[SACC] 2	ano
	nákyp		130°C		150°C	30 - 40 min	1	ne
	pro všechny druhy potravin		75°C				[BZW5] 2	ne
