Tipo de producto	Horno eléctrico empotrable
Marca	Fagor
Modelo	6H200ARX
Alimentación eléctrica	Monofásico 230 V / 50 Hz
Temperatura máxima	250 °C
Funciones de cocción	Múltiples modos (calor circulante, convección, grill, etc.)
Temporizador	Sí (programable hasta 99 minutos)
Reloj	Sí (digital o analógico según modelo)
Inicio diferido	Sí (programación hora de inicio)
Fin de cocción diferida	Sí (programación hora de fin)
Avisador sonoro	Sí
Bloqueo infantil	Sí
Iluminación interior	Sí
Limpieza de paredes	Manual o autolimpiante según modelo
Limpieza de accesorios	Lavavajillas
Posiciones de rejilla	5
Accesorios incluidos	Bandeja estándar, bandeja profunda, rejilla estándar, rejilla de extracción parcial, rejilla de extracción total (según modelo)
Seguridad: apagado automático	Sí (después de varias horas de funcionamiento)
Sistema de diagnóstico	Sí en modelos con pantalla digital
Instalación	Empotrable, fijación con tornillos suministrados, conexión a tierra obligatoria
Peso	No comunicado
Dimensiones	No comunicadas

Preguntas frecuentes - 6H200ARX FAGOR

¿Qué hacer si el horno no calienta?

Verifique que el horno esté correctamente conectado y que el control de tiempo no esté en la posición 0 (apagado). Si el problema persiste, consulte la sección 'Solución de problemas' del manual.

¿Por qué sale humo del horno durante la cocción?

Esto puede ocurrir si los residuos de alimentos se queman. Reduzca la temperatura y limpie el interior del horno (punto 3.3 del manual). Un precalentamiento vacío (250°C, 30 min) puede eliminar los olores del primer uso.

Mi horno hace ruido después de la cocción, ¿es normal?

Sí, es normal. El ventilador de refrigeración continúa funcionando hasta que la temperatura interior y exterior disminuya.

¿Cómo limpiar el interior del horno?

Para modelos con paredes lisas, limpieza manual con un paño húmedo (agua caliente + vinagre) a temperatura tibia. Para modelos con paredes rugosas (autolimpiantes), use la función de cocción específica a 250°C durante 30-60 minutos.

¿Puedo poner los accesorios en el lavavajillas?

Sí, los accesorios (bandejas, rejillas, guías laterales) son lavables en lavavajillas. Para lavado a mano, use un detergente común y una esponja.

¿Cómo bloquear el horno para evitar que los niños lo usen?

Para modelos con reloj convencional, presione el control inferior y gírelo hasta la posición de bloqueo. Para modelos con reloj digital, presione simultáneamente las teclas + y - durante 3 segundos. Para desbloquear, repita la operación.

¿Cómo ajustar la hora en el reloj?

Para un reloj convencional, presione el control inferior y gírelo para ajustar la hora. Para un reloj digital, presione la tecla de ajuste (☐) que parpadea, luego use las teclas + y - para ajustar. Después de unos segundos, la hora deja de parpadear.

¿Cómo programar una cocción con inicio diferido?

Seleccione primero el programa, la temperatura y la duración. Luego, para el reloj convencional, presione el control superior y gírelo para indicar la hora de inicio. Para el reloj digital, presione la tecla de fin () y ajuste la hora de fin deseada con las teclas + y -.

¿Qué significan los símbolos parpadeantes en la pantalla digital?

En los modelos digitales, un símbolo parpadeante indica un problema. Por ejemplo, si la pantalla muestra un símbolo de reloj parpadeante, debe poner a cero el control de funciones y ajustar la hora (punto 2.3). Otros símbolos pueden indicar un bloqueo activo o un sobrecalentamiento de seguridad.

¿Cómo instalar el horno correctamente?

La instalación debe ser realizada por un instalador autorizado. Asegúrese de que el circuito eléctrico sea adecuado (monofásico, conexión a tierra, corte omnipolar). Siga los esquemas del manual para el empotramiento y la fijación (tornillos suministrados). No pase el cable de alimentación por la parte superior del mueble.

MANUAL DE USUARIO 6H200ARX FAGOR

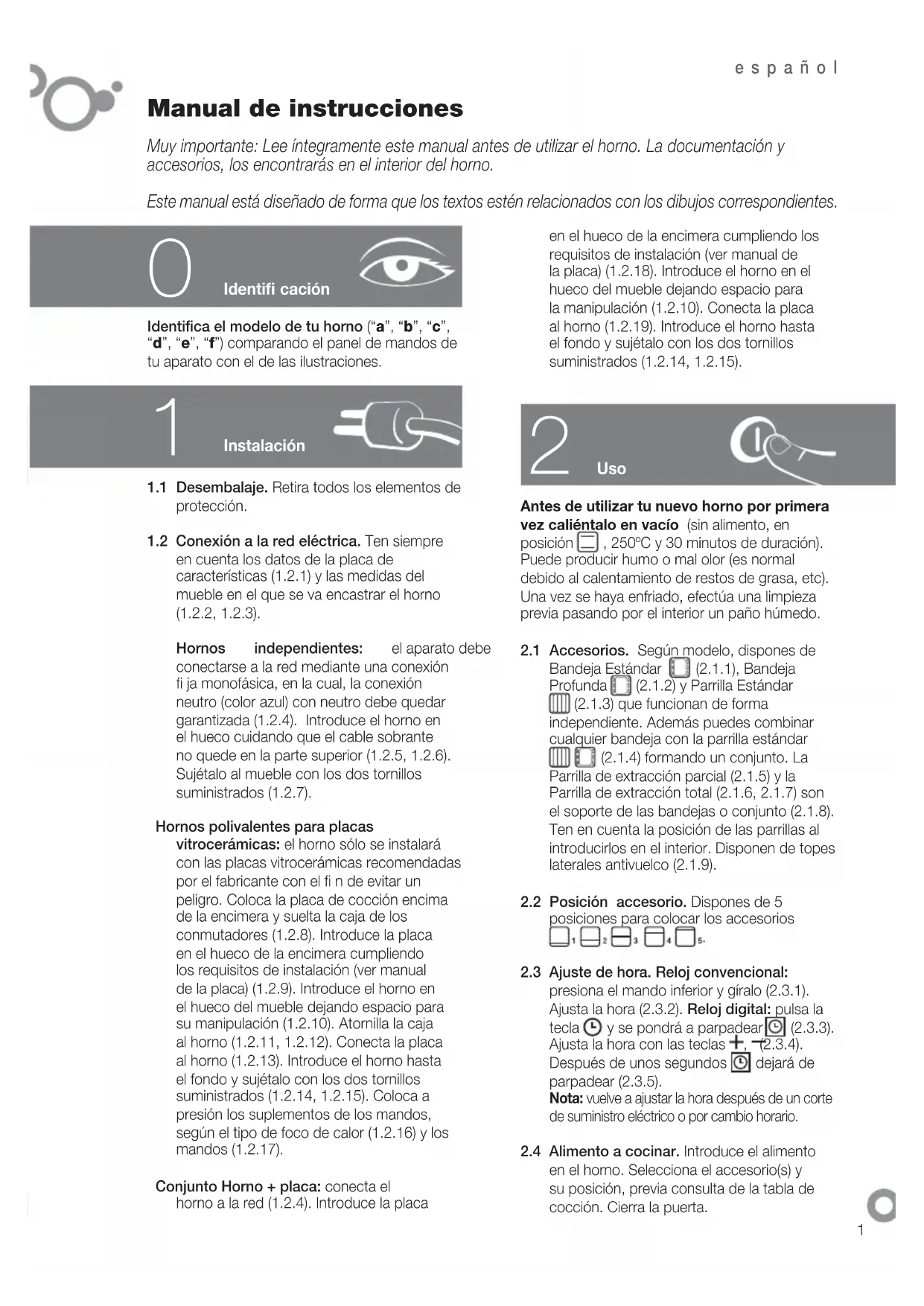

Manual de instrucciones

Muy importante: Lee íntegramente este manual antes de utilizar el horno. La documentación y accesorios, los encontrarás en el interior del horno.

Este manual está diseñado de forma que los textos estén relacionados con los dibujos correspondientes.

Identifi cación

Identifica el modelo de tu horno ("a", "b", "c", "d", "e", "f") comparando el panel de mandos de tu aparato con el de las ilustraciones.

1

Instalación

1.1 Desembalaje. Retira todos los elementos de protección.
1.2 Conexión a la red eléctrica. Ten siempre en cuenta los datos de la placa de características (1.2.1) y las medidas del mueble en el que se va encastrar el horno (1.2.2, 1.2.3).

Hornos independientes: el aparato debe conectarse a la red mediante una conexión fi ja monofásica, en la cual, la conexión neutro (color azul) con neutro debe quedar garantizada (1.2.4). Introduce el horno en el hueco cuidando que el cable sobrante no quede en la parte superior (1.2.5, 1.2.6). Sujétalo al mueble con los dos tornillos suministrados (1.2.7).

vitrocerámicas: el horno sólo se instalará con las placas vitrocerámicas recomendadas por el fabricante con el fin de evitar un peligro. Coloca la placa de cocción encima de la encimera y suelta la caja de los conmutadores (1.2.8). Introduce la placa en el hueco de la encimera cumpliendo los requisitos de instalación (ver manual de la placa) (1.2.9). Introduce el horno en el hueco del mueble dejando espacio para su manipulación (1.2.10). Atornilla la caja al horno (1.2.11, 1.2.12). Conecta la placa al horno (1.2.13). Introduce el horno hasta el fondo y sujétalo con los dos tornillos suministrados (1.2.14, 1.2.15). Coloca a presión los suplementos de los mandos, según el tipo de foco de calor (1.2.16) y los mandos (1.2.17).

Conjunto Horno + placa: conecta el horno a la red (1.2.4). Introduce la placa

en el hueco de la encimera cumpliendo los requisitos de instalación (ver manual de la placa) (1.2.18). Introduce el horno en el hueco del mueble dejando espacio para la manipulación (1.2.10). Conecta la placa al horno (1.2.19). Introduce el horno hasta el fondo y sujétalo con los dos tornillos suministrados (1.2.14, 1.2.15).

2

Uso

Antes de utilizar tu nuevo horno por primera vez calientalo en vacío (sin alimento, en posición □, 250°C y 30 minutos de duración). Puede producir humo o mal olor (es normal debido al calentamiento de restos de grasa, etc). Una vez se haya enfriado, efectúa una limpieza previa pasando por el interior un paño húmedo.

2.1 Accesorios. Según modelo, dispones de Bandeja Estándar (2.1.1), Bandeja Profunda (2.1.2) y Parrilla Estándar (2.1.3) que funcionan de forma independiente. Además puedes combinar cualquier bandeja con la parrilla estándar (2.1.4) formando un conjunto. La Parrilla de extracción parcial (2.1.5) y la Parrilla de extracción total (2.1.6, 2.1.7) son el soporte de las bandejas o conjunto (2.1.8). Ten en cuenta la posición de las parrillas al introducirlos en el interior. Disponen de topes laterales antivuelco (2.1.9).
2.2 Posición accesorio. Dispones de 5 posiciones para colocar los accesorios 1 2 3 4 5.
2.3 Ajuste de hora. Reloj convencional: presiona el mando inferior y gíralo (2.3.1). Ajusta la hora (2.3.2). Reloj digital: pulsa la tecla 📁 y se pondrá a parpadear 📁 (2.3.3). Ajusta la hora con las teclas +, - (2.3.4). Después de unos segundos 📁 dejará de parpadear (2.3.5). Nota: vuelve a ajustar la hora después de un corte de suministro eléctrico o por cambio horario.
2.4 Alimento a cocinar. Introduce el alimento en el horno. Selecciona el accesorio(s) y su posición, previa consulta de la tabla de cocción. Cierra la puerta.

2.5 Selección función de cocinado. Selecciona la función de cocinado según modelo girando el mando selector. Se encenderá el piloto de funcionamiento.

2.6 Selección de la temperatura °C. Selecciona la temperatura girando el mando selector. El piloto se apagará cuando alcance la temperatura seleccionada.

FUNCIONES DE TIEMPO

2.7 Selección de la duración. Temporizador

: selecciona los minutos girando el mando selector. (2.7.1). Si quieres que funcione sin límite de tiempo, ponlo en la posición manual 📄.

Reloj convencional: gira el mando inferior a la izquierda y selecciona los minutos (2.7.2). Si quieres que funcione sin límite de tiempo, ponlo en la posición manual 🎨 y haz coincidir la fl echa roja con las horas que indican las agujas del reloj.

Reloj digital: pulsa la tecla y se pondrá a parpadear (2.7.3). Ajusta la duración con las teclas +, -2.7.4). Después de unos segundos dejará de parpadear.

2.8 Selección hora inicio.

Reloj convencional: una vez seleccionado programa, temperatura y duración, presiona el mando superior y gíralo hasta que la fl echa roja indique la hora de inicio.

2.9 Selección hora fi n.

Reloj digital: una vez seleccionado programa, temperatura y duración, pulsa la tecla ⏻ y se pondrá a parpadear ▶ (2.9.1). Ajusta la hora que deseas que fi nalice pulsando con las teclas + , (2.9.2). Después de unos segundos ▶ dejará de parpadear.

2.10 Función avisador.

Reloj convencional: Selecciona la posición 0 con el mando de programa (2.10.1). Presiona y gira el mando superior hasta que la fl echa roja indique la hora de aviso (2.10.2). Sólo funciona si el horno está apagado.

Reloj digital: pulsa varias veces la tecla y se pondrá a parpadear (2.10.3). Ajusta

la duración con las teclas +, (2.7.4). Después de unos segundos dejará de parpadear. Funciona con el horno encendido y apagado.

2.11 Función bloqueo. Para evitar manipulaciones por parte de los niños.

Reloj convencional: presiona el mando inferior y gíralo hasta seleccionar ⚠. (2.11.1) Reloj digital: pulsa durante 3 segundos simultáneamente las teclas +, —y visualizará (2.11.2). Para desbloquearlo repite la operación.

Advertencias de uso: una vez fi nalizado el tiempo de cocción, pon los mandos de función y temperatura en posición 0 y el mando de tiempo en posición mano 🚗. Abre con cuidado la puerta del horno, ya que puede salir vapor caliente.

3

Mantenimiento y limpieza

3.1 Limpieza de accesorios. Son aptos para lavavajillas. Si los limpias a mano, usa detergente de uso corriente. Ponlos a remojo para facilitar la limpieza.

3.2 Limpieza de guías laterales. Extrae las guías (3.2.1, 3.2.2), (3.2.3, 3.2.4) según modelo. Son aptos para lavavajillas. Si los limpias a mano, usa detergente de uso corriente y ayúdate de una esponja o cepillo.

3.3 Limpieza interior del horno. Enciende la luz interior (3.3.1, 3.3.2). Modelos con paredes lisas: limpieza manual. Limpia el horno a temperatura templada pasando un paño con agua caliente y vinagre. Modelos con paredes rugosas: autolimpiantes. Función de cocción, a 250°C y 30-60 minutos de duración.

3.4 Limpieza del techo. Si el grill es abatible (3.4.1, 3.4.2), pasa un paño con agua caliente y vinagre.

3.5 Limpieza exterior del horno. Usa productos neutros, sécalo bien con un paño suave.

Advertencias de uso: 1. Asegúrate de que el horno está apagado. 2. Nunca utilices máquinas de limpieza a vapor.

4

Solución de problemas

Hay una serie de incidencias que puedes solucionar tú mismo.

4.1 No funciona. Comprueba si está conectado, y/o que el mando selector de tiempo no está en 0.
4.2 Sale humo durante la cocción. Reduce la temperatura y/o limpia el horno (punto 3.3).
4.3 Hace ruido después de la cocción. Es normal, el ventilador sigue funcionando hasta reducir la temperatura del interior y la del exterior.

Los modelos con pantalla digital incorporan un sistema de diagnóstico que detecta y avisa ante cualquier incidencia. Podrás visualizarla en la pantalla:

4.4 No funciona. Parpadea Pon el mando selector de funciones en 0 y ajusta la hora (punto 2.3).
4.5 No funciona. Parpadea horno ha estado funcionando durante varias horas y por razones de seguridad se ha desconectado de forma automática. Pon el mando selector de funciones en 0 y ajusta la hora (punto 2.3).
4.6 No funciona. Parpadea Pon el mando selector de funciones en 0 y desbloquea el horno (punto 2.11).
4.7 Funciona. Parpadea Pulsa cualquier tecla.

- No manipules el horno para repararlo, llama al servicio técnico.

5

Seguridad

• La instalación del horno, debe ser efectuada por un instalador autorizado, que seguirá las instrucciones y esquemas del fabricante.
• La instalación eléctrica debe de estar dimensionada a la potencia máxima indicada en la placa de características y la toma

de corriente eléctrica con toma a tierra reglamentaria.

• El circuito de la red que alimenta el horno, debe tener un interruptor de corte omnipolar de al menos 3 mm de separación entre contactos.
• Si el cable de alimentación está dañado, debe ser sustituido por su servicio postventa o personal cualifi cado similar, con el fin de evitar un peligro.
• Asegúrate de que el aparato está desconectado antes de sustituir la lámpara, para evitar posibles choques eléctricos.
• No utilizar productos de limpieza abrasivos o estropajos metálicos duros para limpiar la puerta del horno, ya que se puede arañar la superfi cie y provocar la rotura en añicos del vidrio.
• Mantener alejados del horno a los niños pequeños. Durante el funcionamiento, hay partes accesibles que pueden calentarse.
• Evitar tocar los elementos calefactores dentro del horno.
• Este aparato no esta destinado a ser utilizado por personas con capacidades reducidas.

Medio-ambiente

El horno ha sido diseñado pensando en la conservación del medio ambiente.

Respeta el medio ambiente. Precalienta el horno sólo cuando haga falta (consulta la tabla).

Usa preferentemente moldes de color oscuro.

Para largos periodos de horneado desconecta el horno 5 ó 10 minutos antes del tiempo previsto.

Gestión de residuos de aparatos eléctricos y electrónicos.

No elimines los aparatos mezclándolos con residuos domésticos generales.

Entrega tu horno en un centro especial de recogida.

El reciclado de electrodomésticos evita consecuencias negativas para la salud, el medio ambiente y permite ahorrar energía y recursos.

Para mas información, contacta con las autoridades locales o establecimiento donde adquiriste el horno.

Tabla de Cocción

	Alimento	Programa y temperatura Tiempo Posición				Precalentamiento	Accesorios
carnes y avesverduraspescad	ternera1,5 Kg		210°C 1 50 - 60 min no
	cerdo1,5 Kg		180°C 85 - 95 min		2	no
	cordero1,2 Kg		220°C 40 - 50 min		2	no
	pavo4 Kg		190°C 115 - 125 min		1	no
	pollo1,25 Kg		230°C 50 - 60 min		1	no
	pimientos rojosasados1,25 Kg		210°C 30 - 40 min		2	no
	tomatesrellenos4 unid.		220°C 15 - 19 min		2	no
	merluzaasada1,5 Kg		230°C 7 - 9 min		2	si
	langostino alhorno1 Kg		240°C 4 - 5 min		4	si
	pescadosasados1 Kg		220°C 13 - 17 min		2	si
	bacalao alhorno1,5 Kg		220°C 7 - 9 min		2	si
	pizza		220°C 18 - 22 min		1	si
	pan		220°C 18 - 22 min		2	no
	magdalenas		210°C 15 - 19 min		2	si
	flan		150°C 30 - 40 min		1	no
	descongelaciónpara todo tipo de alimentos				2	no

Gestão de resíduos de aparelhos eléctricos e electrónicos.

Moi importante: Le integramente este manual antes de utilizares o forno. Atoparás a documentación e accesorios no interior do forno.

Este manual está deseñado de forma que os textos estean relacionados cos debuxos correspondentes.

Identifi cación

Identifica o modelo do teu forno ("a", "b", "c", "d", "e", "f") comparando o panel de mandos do teu aparello co das ilustracíos.

1

Instalación

2.5 Selección función de cociñado. Selecciona a función de cociñado segundo modelo xirando o mando selector. Acenderase o piloto de funcionamento.

2.6 Selección da temperatura °C. Selecciona a temperatura xirando o mando selector. O piloto apagarase cando atinha a temperatura seleccionada.

FUNCIÓNS DE TEMPO

2.7 Selección da duración. Temporizador Ⓤ: selecciona os minutos xirando o mando selector. (2.7.1). Se quieres que funcione sen límite de tempo, pono na posición manual 🚗.

Reloxo convencional: xira o mando inferior á esquerda e selecciona os minutos (2.7.2). Se quieres que funcione sen límite de tempo, pono na posición manual 🎉 e fai coincidir a frecha vermella coas horas que indican as agullas do reloxo.

Reloxo dixital: preme a tecla e porase a escintilar ▶ (2.7.3). Axusta a duración coas teclas +, - (2.7.4). Después duns segundos ▶ deixará de escintilar.

2.8 Selección hora inicio.

2.9 Selección hora fi n.

2.10 Función avisador.

Reloxo convencional: Selecciona a posición 0 co mando de programa (2.10.1). Preme e xira o mando superior ata que a frecha vermella indique a hora de aviso (2.10.2). Só funciona se o forno está apagado.

Reloxo dixital: preme varias veces a tecla Ⓛ e porase a escintilar ⚠ (2.10.3). Axusta a duración coas teclas +, -

(2.7.4). Despos duns segundos deixará de escintilar. Funciona co forno aceso e apagado.

3.3 Limpeza interior do forno. Acende a luz interior (3.3.1, 3.3.2). Modelos con paredes lisas: limpeza manual. Limpa o forno a temperatura morna pasando un pano con auga quente e vinagre. Modelos con paredes rugosas: autolimpantes. Función de cocción □, a 250°C e 30-60 minutos de duración.

3.4 Limpeza do teito. Se o grill é abatible (3.4.1, 3.4.2), pasa un pano con auga quente e vinagre.

Advertencias de uso: 1. Asegúrate de que o forno está apagado. 2. Nunca utilices máquinas de limpeza a vapor.

4

Solución de problemas

Xestión de residuos de aparellos eléctricos e electrónicos.
