GEBRUIKSAANWIJZING 6H200ARX FAGOR

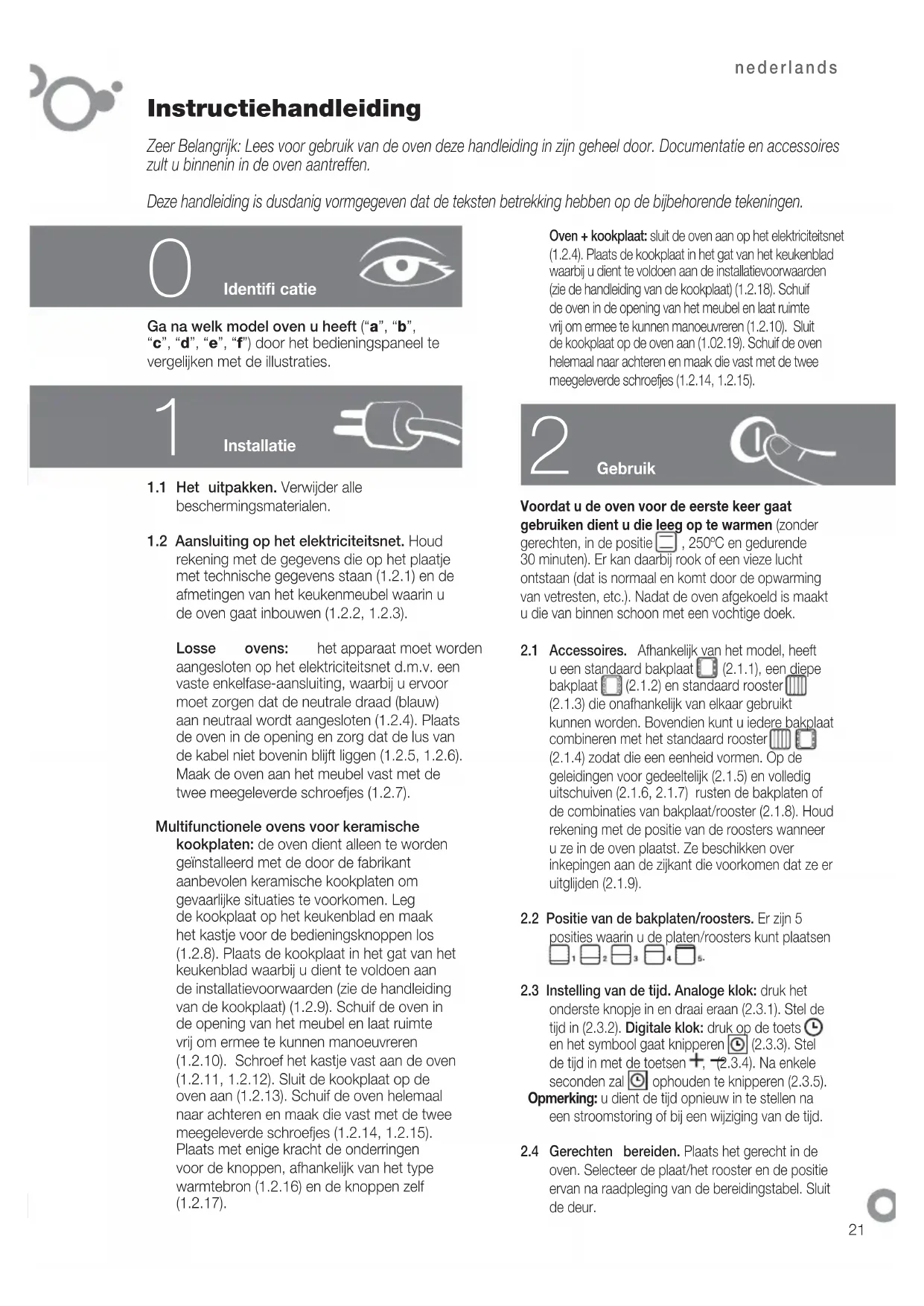

Instructiehandleiding

Zeer Belangrijk: Lees voor gebruik van de oven deze handleiding in zijn geheel door. Documentatie en accessoires zult u binnenin in de oven aantreffen.

Deze handleiding is dusdanig vormgegeven dat de teksten betrekking hebben op de bijbehorende tekeningen.

Identifi catie

Ga na welk model oven u heeft ("a", "b", "c", "d", "e", "f") door het bedieningspaneel te vergelijken met de illustraties.

1

Installatie

1.1 Het uitpakken. Verwijder alle beschermingsmaterialen.
1.2 Aansluiting op het elektriciteitsnet. Houd rekening met de gegevens die op het plaatje met technische gegevens staan (1.2.1) en de afmetingen van het keukenmeubel waarin u de oven gaat inbouwen (1.2.2, 1.2.3).

Losse ovens: het apparaat moet worden aangesloten op het elektriciteitsnet d.m.v. een vaste enkelfase-aansluiting, waarbij u ervoor moet zorgen dat de neutrale draad (blauw) aan neutraal wordt aangesloten (1.2.4). Plaats de oven in de opening en zorg dat de lus van de kabel niet bovenin blijft liggen (1.2.5, 1.2.6). Maak de oven aan het meubel vast met de twee meegeleverde schroefjes (1.2.7).

Multifunctionele ovens voor keramische

kookplaten: de oven dient alleen te worden geinstalleerd met de door de fabrikant aanbevolen keramische kookplaten om gevaarlijke situaties te voorkomen. Leg de kookplaat op het keukenblad en maak het kastje voor de bedieningsknoppen los (1.2.8). Plaats de kookplaat in het gat van het keukenblad waarbij u dient te voldoen aan de installatievoorwaarden (zie de handleiding van de kookplaat) (1.2.9). Schuif de oven in de opening van het meubel en laat ruimte vrij om ermee te kunnen manoeuvreren (1.2.10). Schroef het kastje vast aan de oven (1.2.11, 1.2.12). Sluit de kookplaat op de oven aan (1.2.13). Schuif de oven helemaal naar achteren en maak die vast met de twee meegeleverde schroefjes (1.2.14, 1.2.15). Plaats met enige kracht de onderringen voor de knoppen, afhankelijk van het type warmtebron (1.2.16) en de knoppen zelf (1.2.17).

Oven + kookplaat: sluit de oven aan op het elektriciteitsnet (1.2.4). Plaats de kookplaat in het gat van het keukenblad waarbij u dient te voldoen aan de installatievoorwaarden (zie de handleiding van de kookplaat) (1.2.18). Schuif de oven in de opening van het meubel en laat ruimte vrij om ermee te kunnen manoeuvreren (1.2.10). Sluit de kookplaat op de oven aan (1.02.19). Schuif de oven helemaal naar achteren en maak die vast met de twee meegeleverde schroefjes (1.2.14, 1.2.15).

2

Gebruik

Voordat u de oven voor de eerste keer gaat gebruiken dient u die leeg op te warmen (zonder gerechten, in de positie ☐, 250°C en gedurende 30 minuten). Er kan daarbij rook of een vieze lucht ontstaan (dat is normaal en komt door de opwarming van vetresten, etc.). Nadat de oven afgekoeld is maakt u die van binnen schoon met een vochtige doek.

2.1 Accessoires. Afhankelijk van het model, heeft u een standaard bakplaat (2.1.1), een diepe bakplaat (2.1.2) en standaard rooster (2.1.3) die onafhankelijk van elkaar gebruikt kunnen worden. Bovendien kunt u iedere bakplaat combineren met het standaard rooster (2.1.4) zodat die een eenheid vormen. Op de geleidingen voor gedeeltelijk (2.1.5) en volledig uitschuiven (2.1.6, 2.1.7) rusten de bakplaten of de combinaties van bakplaat/rooster (2.1.8). Houd rekening met de positie van de roosters wanneer u ze in de oven plaatst. Ze beschikken over inkepingen aan de zijkant die voorkomen dat ze er uitglijden (2.1.9).
2.2 Positie van de bakplaten/roosters. Er zijn 5 posities waarin u de platen/roosters kunt plaatsen 1 2 3 4 5.
2.3 Instelling van de tijd. Analoge klok: druk het onderste knopje in en draai eraan (2.3.1). Stel de tijd in (2.3.2). Digitale klok: druk op de toets en het symbool gaat knipperen (2.3.3). Stel de tijd in met de toetsen +, (2.3.4). Na enkele seconden zal ophouden te knipperen (2.3.5). Opmerking: u dient de tijd opnieuw in te stellen na een stroomstoring of bij een wijziging van de tijd.
2.4 Gerechten bereiden. Plaats het gerecht in de oven. Selecteer de plaat/het rooster en de positie ervan na raadpleging van de bereidingstabel. Sluit de deur.

2.5 Selecteer de manier van bereiden. Selecteer de manier van bereiden afhankelijk van het model door de keuzeknop te draaien. Het lampje dat correspondeert met de wijze van bereiden zal gaan branden.

2.6 Selectie van temperatuur °C. Selecteer de temperatuur door de keuzeknop te draaien. Het waarschuwingslampje zal uitgaan wanneer de geselecteerde temperatuur bereikt is.

TIJDFUNCTIES

2.7 Selectie van de tijdsduur. Timer 📊: selecteer de minuten door de keuzeknop te draaien. (2.7.1). Wanneer u wilt dat de oven functioneert zonder tijdslimiet, zet die dan op handmatige bediening 🎯

Analoge klok: draai het onderste knopje naar links en selecteer de minuten (2.7.2). Wanneer u wilt dat de oven zonder tijdslimiet functioneert, zet die dan op handmatige bediening 🚗 en zorg dat het rode pijltje samenvalt met de tijd die door de wijzers van de klok wordt aangegeven.

Digitale klok: druk op de toetsen het symbool gaat knipperen (2.7.3). Stel de tijd in met de toetsen +, (2.7.4). Na enkele seconden zal ophouden te knipperen.

2.8 Selectie van de begintijd.

Analoge klok: Na selectie van programma, temperatuur en tijdsduur drukt u op het bovenste knopje en draait u er aan totdat het rode pijltje de begintijd aanwijst.

2.9 Selectie van de eindtijd.

Digitale klok: na selectie van programma, temperatuur en tijdsduur drukt u op de toets en het symbool gaat knipperen ▶ (2.9.1). Stel de tijd in waarop u wilt dat de oven klaar is met de toetsen +, -(2.9.2). Na enkele seconden zal ▶ ophouden te knipperen (2.7.5).

2.10 Waarschuwingsfunctie.

Analoge klok: Zet de programmaknop in de stand 0 (2.10.1). Druk het bovenste knopje in en draai er aan totdat het rode pijltje de waarschuwingstijd aanwijst (2.10.2). Deze functie werkt alleen wanneer de oven uit is.

Digitale klok: druk enkele malen op de toets en het symbool gaat knipperen (2.10.3). Stel de tijdsduur in met de toetsen +, - (2.7.4). Na

enkele seconden zal ophouden te knipperen. Deze functie werkt zowel wanneer de oven aan als uit is.

2.11 Blokkeerfunctie. Zorgt ervoor dat aanraken door kinderen geen gevolgen heeft.

Analoge klok: druk het onderste knopje in en draai eraan totdat ⚠ geselecteerd is. (2.11.1). Digitale klok: druk gedurende 3 seconden tegelijk op de toetsen + , - en het symbool ⏚ zal verschijnen (2.11.2). Om de blokkering op te heffen herhaalt u deze handeling.

Waarschuwingen voor het gebruik: Na afl oop van de bereidingstijd zet u de functieknop en de knop van de temperatuur in de stand 0 en de knop voor de tijdsinstelling in de positie handmatig. Open voorzichtig de ovendeur, aangezien er een daarbij warme lucht vrij kan komen.

3

Onderhoud en reiniging

3.1 Schoonmaken van bakplaten en roosters. Deze zijn vaatwasmachinebestendig. Wanneer u ze met de hand schoonmaakt kunt u een gewoon schoonmaakmiddel gebruiken. Laat ze een poosje inweken om het schoonmaken te vergemakkelijken.

3.2 Schoonmaken van de geleidingen aan de zijkant. Haal de geleidingen er uit (3.2.1, 3.2.2), (3.2.3, 3.2.4) op de wijze die bij het model hoort. Ze mogen in de vaatwasmachine. Wanneer u ze met de hand schoonmaakt kunt u een gewoon schoonmaakmiddel gebruiken en een sponsje of een borstel.

3.3 Binnenzijde van de oven schoonmaken. Doe het binnenlicht aan (3.3.1, 3.3.2). Modellen met gladde wanden: handmatig schoonmaken: Maak de matig warme oven schoon met een doekje bevochtigd met warm water en azijn. Modellen met ruwe wanden: zelfreinigend. Bereidingsfunctie ☐, op 250°C gedurende 30-60 minuten).

3.4 Schoonmaken van de bovenzijde. Wanneer de grill neergeklapt kan worden (3.4.1, 3.4.2), haalt u daar een met warm water en azijn bevochtigd doekje overheen.

3.5 Buitenzijde van de oven schoonmaken. Gebruik neutrale producten en maak de buitenzijde goed droog met een zachte doek..

Waarschuwingen bij schoonmaken: 1. Vergewis u ervan dat de oven uit is. 2. Gebruik nooit een stoomreiniger.

4

Oplossen van problemen

Een aantal probleemgevallen kunt u zelf oplossen.

4.1 Hij functioneert niet. Controleer of de oven aangesloten is en/of de keuzeknop van de tijd niet op 0 staat.
4.2 Tijdens de bereiding komt er rook uit. Verlaag de temperatuur en/of maak de oven schoon (punt 3.3).
4.3 Hij maakt lawaai na de bereiding. Dat is normaal, de ventilator blijft draaien totdat de temperatuur binnen en buiten lager is.

De modellen met een digitaal scherm hebben een diagnosesysteem die problemen opspoort en daar melding van maakt. U kunt die afl ezen van het scherm:

4.4 Hij functioneert niet. knippert. Zet de keuzeknop van de functies op 0 en stel de tijd in (punt 2.3).
4.5 Hij functioneert niet. knippert. De oven heeft een aantal uren gefunctioneerd en om redenen van veiligheid is die automatisch uitgeschakeld. Zet de keuzeknop van de functies op 0 en stel de tijd in (punt 2.3).
4.6 Hij functioneert niet. knippert. Zet de keuzeknop van de functies op 0 en deblokkeer de oven (punt 2.11).
4.7 Hij functioneert. knippert. Druk op een willekeurige knop.

- Voer geen reparatiehandelingen uit aan de oven, bel naar de technische dienst.

5

Veiligheid

• De installatie van de oven dient te worden uitgevoerd door een geautoriseerd installateur met inachtneming van de instructies en de schema's van de fabrikant.
• De elektrische installatie dient geschikt te zijn voor het maximale vermogen dat staat aangegeven op het productplaatje en het stopcontact dient te zijn geaard in

overeenstemming met de desbetreffende regelgeving.

• Het stroomnet dat de oven voedt dient te zijn voorzien van een omnipolaire schakelaar met een afstand tussen de contacten van ten minste 3 mm.
• Wanneer de voedingskabel beschadigd is moet deze, om gevaar te voorkomen, worden vervangen door de afdeling after-sales of door bevoegd personeel.
• Vergewis u ervan dat het apparaat uitgeschakeld is voordat u het lampje vervangt om eventuele stroomschokken te voorkomen.
• Gebruik voor het schoonmaken van de deur geen schuurmiddelen of harde metalen sponsjes, aangezien die krassen kunnen maken op het oppervlak en de glasplaat kunnen doen breken.
• Laat kleine kinderen niet in de buurt van de oven komen. Tijdens het functioneren worden sommige gewoon toegankelijke onderdelen warm.
• Zorg ervoor dat u de verwarmingselementen in de oven niet aanraakt.
• Dit apparaat is niet bedoeld voor gebruik door personen met een handicap.

Milieu

Bij het ontwerp van de oven heeft men rekening gehouden met de bescherming van het milieu.

Respecteer het milieu. Verwarm de oven alleen voor wanneer dat nodig is (raadpleeg de tabel). Gebruik bij voorkeur alleen bakvormen met een donkere kleur. Bij lange bereidingstijden schakelt u de oven 5 of 10 minuten voor het einde uit.

Behandeling van elektrisch en elektronisch afval.

Gooi die apparaten niet weg met het gewone huisvuil.

Breng uw oven naar een speciaal inzamelpunt. Door het recycleren van huishoudelijke apparaten worden negatieve gevolgen voor gezondheid en milieu voorkomen en bespaart u energie en geld. Voor meer informatie neemt u contact op met de plaatselijke autoriteiten of met de winkel waar u de oven heeft gekocht.

Bereidingstabel

	Gerecht	Programma en temperatuur		Tijd Positie		Voor-verwar-men	Accessoires
vlees en gevoeltegroentervis e	kalfsvlees1,5 Kg		210°C 1	50 - 60 min nee
	varkensvlees1,5 Kg		180°C	85 - 95 min	2	nee
	lamsvlees1,2 Kg		220°C	40 - 50 min	2	nee
	kalkoen4 Kg		190°C	115 - 125 min	1	nee
	kip1,25 Kg		230°C	50 - 60 min	1	nee
	gebakken rode paprika1,25 Kg		210°C	30 - 40 min	2	nee
	gevulde tomaten4 eenh.		220°C	15 - 19 min	2	nee
	gegrilde heek1,5 Kg		230°C	7 - 9 min	2	ja
	kreeft in de oven bereid1 Kg		240°C	4 - 5 min	4	ja
	gegrilde vis1 Kg		220°C	13 - 17 min	2	ja
	kabeljauw in de oven bereid1,5 Kg		220°C	7 - 9 min	2	ja
	pizza		220°C	18 - 22 min	1	ja
	brood		220°C	18 - 22 min	2	nee
	muffi ns		210°C	15 - 19 min	2	ja
	karamelpudding		150°C	30 - 40 min	1	nee
	ontdooien voor elk type gerecht				2	nee
