6H200ARX - Elektromos sütő FAGOR - Ingyenes használati útmutató

Termék típusa	Beépíthető elektromos sütő
Márka	Fagor
Modell	6H200ARX
Elektromos betáplálás	Egyfázisú 230 V / 50 Hz
Maximális hőmérséklet	250 °C
Sütési funkciók	Többféle üzemmód (légkeveréses, konvekciós, grillező stb.)
Időzítő	Igen (99 percig programozható)
Óra	Igen (digitális vagy analóg modelltől függően)
Késleltetett indítás	Igen (kezdési idő programozható)
Késleltetett sütés vége	Igen (befejezési idő programozható)
Hangjelzés	Igen
Gyermekzár	Igen
Belső világítás	Igen
Falak tisztítása	Kézi vagy öntisztító modelltől függően
Tartozékok tisztítása	Mosogatógépben mosható
Rács pozíciók	5
Tartozékok	Normál tepsi, mély tepsi, normál rács, részleges kihúzású rács, teljes kihúzású rács (modelltől függően)
Biztonság: automatikus kikapcsolás	Igen (több órás működés után)
Diagnosztikai rendszer	Igen digitális kijelzős modelleken
Beszerelés	Beépíthető, rögzítés mellékelt csavarokkal, földelés kötelező
Tömeg	Nem közölt
Méretek	Nem közöltek

Gyakran ismételt kérdések - 6H200ARX FAGOR

Mi a teendő, ha a sütő nem melegszik?

Ellenőrizze, hogy a sütő megfelelően csatlakoztatva van-e, és hogy az időkapcsoló nincs-e 0 (ki) állásban. Ha a probléma továbbra is fennáll, nézze meg a használati útmutató 'Problémamegoldás' részét.

Miért jön füst a sütőből sütés közben?

Ez akkor fordulhat elő, ha ételmaradékok égnek. Csökkentse a hőmérsékletet és tisztítsa ki a sütő belsejét (a használati útmutató 3.3 pont). Egy üresen történő előmelegítés (250°C, 30 perc) eltüntetheti az első használat szagait.

A sütőm zajt ad sütés után, ez normális?

Igen, ez normális. A hűtőventilátor addig működik, amíg a belső és külső hőmérséklet le nem csökken.

Hogyan tisztítsam a sütő belsejét?

A sima falú modelleknél kézi tisztítás nedves ruhával (meleg víz + ecet) langyos hőmérsékleten. A durva falú (öntisztító) modelleknél használja a speciális sütési funkciót 250°C-on 30-60 percig.

Be tehetem a tartozékokat a mosogatógépbe?

Igen, a tartozékok (tepsik, rácsok, oldalsó sínek) mosogatógépben moshatók. Kézi mosáshoz használjon szokásos mosogatószert és szivacsot.

Hogyan zárjam le a sütőt, hogy a gyerekek ne használhassák?

A hagyományos órával rendelkező modelleknél nyomja meg az alsó gombot és forgassa el a zár állásig. A digitális órával rendelkező modelleknél nyomja meg egyszerre a + és - gombokat 3 másodpercig. A feloldáshoz ismételje meg a műveletet.

Hogyan állítsam be az időt az órán?

A hagyományos órához nyomja meg az alsó gombot és forgassa el az idő beállításához. A digitális órához nyomja meg a villogó beállító gombot (☐), majd használja a + és - gombokat a beállításhoz. Néhány másodperc múlva az idő abbahagyja a villogást.

Hogyan programozzak késleltetett indítású sütést?

Először válassza ki a programot, a hőmérsékletet és az időtartamot. Ezután hagyományos óra esetén nyomja meg a felső gombot és forgassa el a kezdési idő beállításához. Digitális óra esetén nyomja meg a () befejezés gombot és állítsa be a kívánt befejezési időt a + és - gombokkal.

Mit jelentenek a villogó szimbólumok a digitális kijelzőn?

A digitális modelleken a villogó szimbólum problémát jelez. Például, ha a kijelzőn egy óra szimbólum villog, nullázza a funkciókapcsolót és állítsa be az időt (2.3 pont). Más szimbólumok jelezhetnek aktív gyermekzárat vagy biztonsági túlmelegedést.

Hogyan szereljem be helyesen a sütőt?

A beszerelést hivatalos szerelőnek kell végeznie. Győződjön meg arról, hogy az elektromos áramkör megfelelő (egyfázisú, földelt, minden pólusú leválasztás). Kövesse a használati útmutató ábráit a beépítéshez és rögzítéshez (mellékelt csavarok). Ne vezesse a tápkábelt a szekrény tetején.

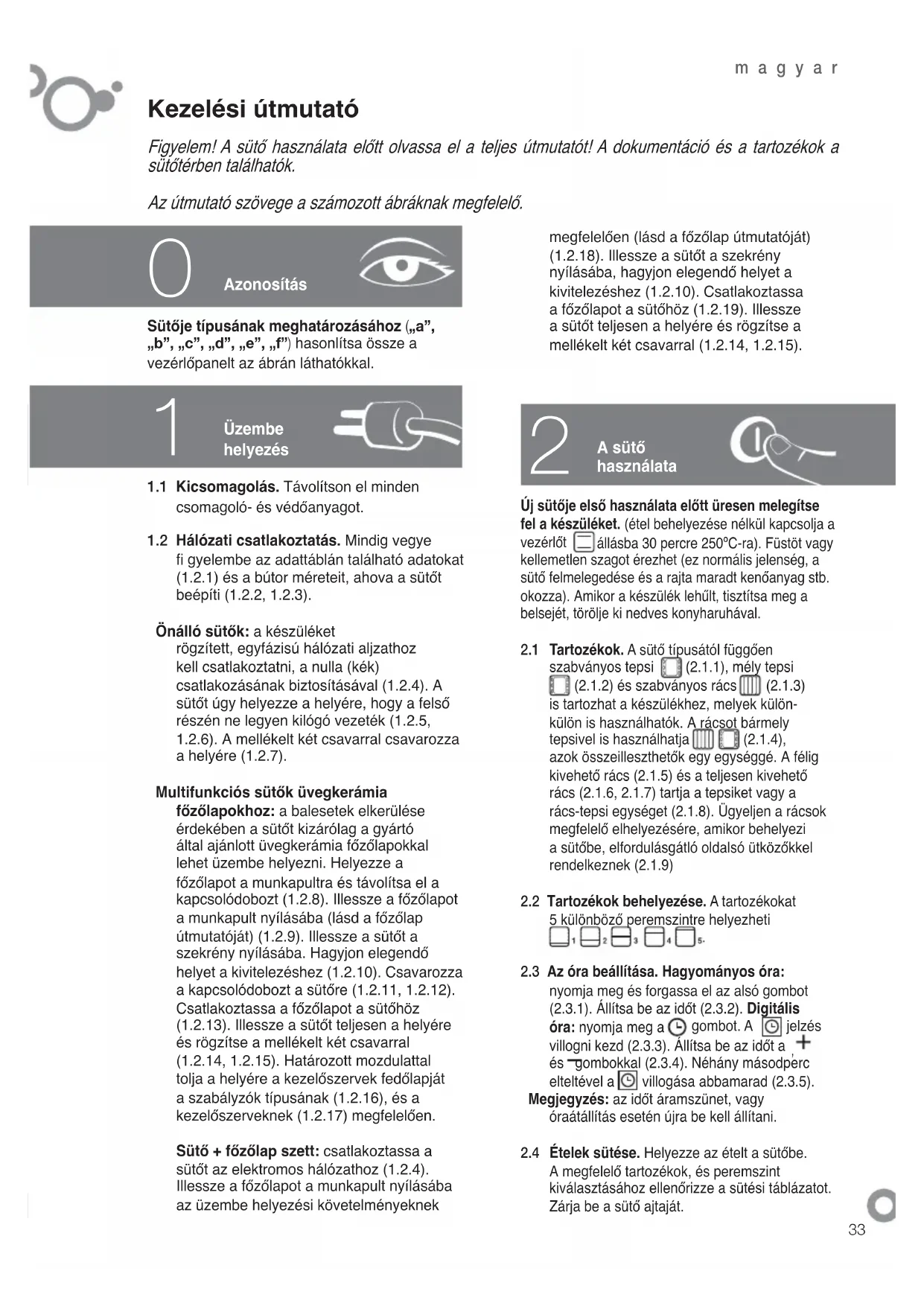

HASZNÁLATI ÚTMUTATÓ 6H200ARX FAGOR

Figyelem! A sütő használata előtt olvassa el a teljes útmutatót! A dokumentáció és a tartozékok a sütótérben találhatók.

Az útmutató szövege a számozott ábráknak megfelelő.

Azonosítás

Sütője típusának meghatározásához („a”, „b”, „c”, „d”, „e”, „f”) hasonlítsa össze a vezérlőpanelt az ábrán láthatókkal.

1

Üzembe helyezés

1.1 Kicsomagolás. Távolítson el minden csomagoló- és védőanyagot.
1.2 Hálózati csatlakoztatás. Mindig vegye fi gyelembe az adattáblán található adatokat (1.2.1) és a bútor méreteit, ahova a sütőt beépíti (1.2.2, 1.2.3).

Önálló sütők: a készüléket rögzített, egyfázisú hálózati aljzathoz kell csatlakoztatni, a nulla (kék) csatlakozásának biztosításával (1.2.4). A sütőt úgy helyezze a helyére, hogy a felső részén ne legyen kilógó vezeték (1.2.5, 1.2.6). A mellékelt két csavarral csavarozza a helyére (1.2.7).

Multifunkciós sütők üvegkerámia

főzőlapokhoz: a balesetek elkerülése érdekében a sütőt kizárólag a gyártó által ajánlott üvegkerámia főzőlapokkal lehet üzembe helyezni. Helyezze a főzőlapot a munkapultra és távolítsa el a kapcsolódobozt (1.2.8). Illessze a főzőlapot a munkapult nyílásába (lásd a főzőlap útmutatóját) (1.2.9). Illessze a sütőt a szekrény nyílásába. Hagyjon elegendő helyet a kivitelezéshez (1.2.10). Csavarozza a kapcsolódobozt a sütőre (1.2.11, 1.2.12). Csatlakoztassa a főzőlapot a sütőhöz (1.2.13). Illessze a sütőt teljesen a helyére és rögzítse a mellékelt két csavarral (1.2.14, 1.2.15). Határozott mozdulattal tolja a helyére a kezelőszervek fedőlapját a szabályzók típusának (1.2.16), és a kezelőszerveknek (1.2.17) megfelelően.

Sütő + főzőlap szett: csatlakoztassa a sütőt az elektromos hálózathoz (1.2.4). Illessze a főzőlapot a munkapult nyílásába az üzembe helyezési követelményeknek

megfelelően (lásd a főzőlap útmutatóját) (1.2.18). Illessze a sütőt a szekrény nyílásába, hagyjon elegendő helyet a kivitelezéshez (1.2.10). Csatlakoztassa a főzőlapot a sütőhöz (1.2.19). Illessze a sütőt teljesen a helyére és rögzítse a mellékelt két csavarral (1.2.14, 1.2.15).

2

A sütő használata

Új sütője első használata előtt üresen melegítse fel a készüléket. (étel behelyezése nélkül kapcsolja a vezérlőt ☐ állásba 30 percre 250°C-ra). Füstöt vagy kellemetlen szagot érezhet (ez normális jelenség, a sütő felmelegedése és a rajta maradt kenőanyag stb. okozza). Amikor a készülék lehült, tisztítsa meg a belsejét, törölje ki nedves konyharuhával.

2.1 Tartozékok. A sütő típusától függően szabványos tepsi (2.1.1), mély tepsi (2.1.2) és szabványos rács (2.1.3) is tartozhat a készülékhez, melyek külön-külön is használhatók. A rácsot bármely tepsivel is használhatja (2.1.4), azok összeilleszthetők egy egységgé. A félig kivehető rács (2.1.5) és a teljesen kivehető rács (2.1.6, 2.1.7) tartja a tepsiket vagy a rács-tepsi egységet (2.1.8). Ügyeljen a rácsok megfelelő elhelyezésére, amikor behelyezi a sütőbe, elfordulásgátló oldalsó ütközökkel rendelkeznek (2.1.9)
2.2 Tartozékok behelyezése. A tartozékokat 5 különböző peremszintre helyezheti
2.3 Az óra beállítása. Hagyományos óra: nyomja meg és forgassa el az alsó gombot (2.3.1). Állítsa be az időt (2.3.2). Digitális óra: nyomja meg a 📁 gombot. A 📁 jelzés villogni kezd (2.3.3). Állítsa be az időt a + és gombokkal (2.3.4). Néhány másodperc elteltével a 📁 villogása abbamarad (2.3.5). Megjegyzés: az időt áramszünet, vagy óraátallítás esetén újra be kell állítani.
2.4 Ételek sütése. Helyezze az ételt a sütőbe. A megfelelő tartozékok, és peremszint kiválasztásához ellenőrizze a sütési táblázatot. Zárja be a sütő ajtaját.

2.5 Sütési funkció kiválasztása. Válassza ki a sütő típusának megfelelő sütési funkciót a választógomb forgatásával. A muködésjelző lámpa bekapcsol.

2.6 Hőmérséklet beállítása °C. Állítsa be a hőmérsékletet a választógomb forgatásával. A beállított hőmérséklet elérésekor a kontrollámpa kikapcsol.

IDÖZÍTŐ FUNKCIÓK

2.7 A sütési idő beállítása. Időzítő Ⓤ: állítsa be a percet a választógomb forgatásával (2.7.1). Ha a sütót időzítő nélkül kívánja használni, fordítsa kézi helyzetbe 🐎.

Hagyományos óra: forgassa az alsó gombot balra és válassza ki a percet (2.7.2). Ha a sütót időzítő nélkül kívánja használni, fordítsa kézi helyzetbe 📁, és a piros nyilat állítsa egy vonalba az óramutatók által jelzett időponttal.

Digitális óra: nyomja meg a 📊 gombot. A ▶ jelzés villogni kezd (2.7.3). Állítsa be az időtartamot a + és –gombokkal (2.7.4). A ▶ villogása néhány másodperc elteltével megszűnik.

2.8 A kezdési időpont beállítása.

Hagyományos óra: a program, a hőmérséklet és az időtartam kiválasztását követően nyomja meg és fordítsa el a felső gombot, hogy a piros nyíl a kezdés idejét mutassa.

2.9 A befejezési időpont beállítása.

Digitális óra: a program, a hőmérséklet és a sütési idő kiválasztását követően nyomja meg gombot. A jelzés villogni kezd (2.9.1). Állítsa be a sütés kívánt befejezési időpontját a + és gombokkal (2.9.2). A villogása néhány másodperc elteltével megszűnik.

2.10 Hangjelzés funkció.

Hagyományos óra: Állítsa a programgombot 0 helyzetbe (2.10.1). Nyomja meg a felső gombot és fordítsa el, hogy a piros nyíl a hangjelzés idejét mutassa (2.10.2). Ezt a funkciót csak akkor használhatja, ha a sütő ki van kapcsolva.

Digitális óra: nyomja meg többször a gombot. A jelzés villogni kezd (2.10.3). Állítsa be az időtartamot a + és—gombokkal (2.7.4). A jelzés villogása néhány másodperc elteltével megszűnik. Ez a funkció

a sütő ki- és bekapcsolt állapotában egyaránt használható.

2.11 Gyermekzár. Megakadályozza, hogy a gyermekek a sütővel játsszanak.

Hagyományos óra: nyomja meg és forgassa el az alsó gombot a jelzéshez. (2.11.1) Digitális óra: nyomja meg egyszerre a és — gombokat, és tartsa óket nyomva 3 másodpercig. A kijelzőn a jelzés jelenik meg (2.11.2). A gyermekzár kikapcsolásához ismételje meg a műveletsort.

Figyelmeztetések: a sütési idő elteltekor fordítsa a funkció- és hömérséklet gombokat 0 helyzetbe, és az óra gombot kézi helyzetbe 🍼. Nyissa ki a sütő ajtaját, legyen óvatos, mert a sütőböl forró göz távozhat.

3

Karbantartás és tisztítás

3.1 A tartozékok tisztítása. A tartozékok mosogatógépben tisztíthatók. Kézi mosogatásukhoz használjon hagyományos mosogatószert. A könnyebb tisztítás érdekében áztassa be őket.

3.2 Az oldalrácsok tisztítása. A sütő típusától függően vegye ki az oldalrácsokat (3.2.1, 3.2.2) vagy (3.2.3, 3.2.4). A rácsok mosogatógépben tisztíthatók. Kézi mosogatásukhoz használjon hagyományos mosogatószert, szivacsot, vagy mosogatókefét.

3.3 A sütótér tisztítása. Kapcsolja be a sütő belső világítását (3.3.1, 3.3.2). Sima falú típusok: kézi tisztítás. A sütót melegen tisztítsa melegvízzel és ecettel nedvesített konyharuhával. Egyenetlen falú típusok: öntisztítás. Sütési funkció ☐, 30-60 perc 250°C-on.

3.4 A sütötér tetejének tisztítása. Ha a rács lehajtható (3.4.1, 3.4.2), tisztítsa forró vízzel és ecettel nedvesített konyharuhával.

3.5 A sütő külső felületének tisztítása. Hagyományos tisztítószereket használjon, majd puha ruhával alaposan törölje szárazra a készüléket.

Figyelmeztetések. 1. Ügyeljen, hogy a sütő ki legyen kapcsolva. 2. Soha ne használjon göztisztítót.

4

Hibaelhárítás

Az alábbi problémákat Ön is megoldhatja.

4.1 A sütő nem kapcsol be. Ellenőrizze, hogy a sütő be van-e kapcsolva, és az időkiválasztó gomb nincs-e 0 helyzetben.
4.2 Sütés közben füst távozik a sütőből. Csökkentse a hőmérsékletet és/vagy tisztítsa ki a sütőt (3.3 pont).
4.3 A sütést követően zaj hallható. Ez nem hibajelenség. Sütés után a ventilátor tovább működik, míg a belső és külső hőmérséklet lecsökken.

A digitális kijelzővel rendelkező típusok diagnosztikai rendszerrel rendelkeznek, amely észleli a meghibásodást és fi gyelmezteti a felhasználót.

4.4 A sütő nem működik. A ☐ jelzés villog. Fordítsa a választógombot 0 állásba, és állítsa be az időt (2.3 pont).
4.5 A sütő nem működik. A jelzés villog. A sütő több órás működés után biztonsági okokból automatikusan kikapcsol. Fordítsa a funkcióválasztó gombot 0 helyzetbe és állítsa be az időt (2.3 pont).
4.6 A sütő nem működik. A jelzés villog. Fordítsa a funkcióválasztó gombot 0 helyzetbe és kapcsolja ki a gyermekzárat (2.11 pont).
4.7 A sütő nem működik. A jelzés villog. Nyomja meg bármelyik gombot.

- Ne próbálja meg saját maga javítani a sütőt. Forduljon a szakszervizhez.

5

Biztonság

• A sütőt kizárólag engedéllyel rendelkező szerelő helyezheti üzembe a gyártó útmutatója és ábrái alapján.
• Az elektromos csatlakozást az adattáblán megadott maximális teljesítménynek megfelelően kell beállítani, és a

csatlakozónak szabályos földeléssel kell rendelkeznie.

• A sütőt ellátó áramkört egypólusú, legalább 3mm nyitással rendelkező leválasztó kapcsolóval kell ellátni.
• Ha a hálózati csatlakozóvezeték megsérül, a veszélyek megelőzése érdekében kizárólag szakképzett szerelő cserélheti.
• A sütő világításának izzócserejekor húzza ki a sütő hálózati csatlakozóját az áramütés elkerülése érdekében.
• Ne használjon súrolószert vagy fém súrolószivacsot a sütő ajtaján, mert karcolhatja a felületét, vagy összetörheti az üveget.
• Ne engedjen kisgyermekeket a sütő közelébe, mert olyan alkatrészekhez is hozzáérhetnek, amelyek a sütés során felmelegszenek.
• Ne érintse meg a sütőtérben lévő fűtőszálakat.
• Csökkent képességekkel rendelkező személyek nem használhatják a készüléket.

Környezetvédelem

A sütő tervezésekor nagy gondot fordítottunk a környezetvédelemre.

Óvja Ön is a környezetet. Csak akkor melegítse elő a sütőt, ha szükséges (lásd a táblázatot). Amikor lehetséges, használjon sötét színű edényeket. Hosszú sütési idő esetén kapcsolja ki a sütőt 5-10 perccel a sütési idő befejezése előtt.

Elektromos és elektronikus hulladékok kezelése.

Ne dobja ki a készüléket a háztartási hulladékkal

A sütöt megfelelő gyűjtőhelyen adja le. A háztartási készülékek újrahasznosításával megelőzi az egészségügyi és környezeti következményeket, és takarékoskodik az energiával és egyéb erőforrásokkal. További információért vegye fel a kapcsolatot a helyi hatóságokkal vagy az eladóval.

Sütési táblázat

	Étel	Program és hőmérséklet lod			Helyzet		Előmelegítés	Tartozékok
hús és baromfi	marha1,5 Kg		190°C		210°C 1 50 - 60 perc		nem
	sertés1,5 Kg		150°C		180°C	85 - 95 perc	2	nem
	bárány1,2 Kg		200°C		220°C	40 - 50 perc	2	nem
	pulyka4 Kg		170°C		190°C	115 - 125 perc	1	nem
	csirke1,25 Kg		210°C		230°C	50 - 60 perc	1	nem
zöldségek	sült pirospaprika1,25 Kg	[4B8A]	190°C		210°C	30 - 40 perc	2	nem
	töltöttparadicsom4 fogás		200°C	[W2TS]	220°C	15 - 19 perc	2	nem
hal és tenger gyümölcsei	sült hekk1,5 Kg		210°C		230°C	7 - 9 perc	2	igen
	sült rák1 Kg	[4ZSW]	220°C	[CSZA]	240°C	4 - 5 perc	4	igen
	sült hal1 Kg		200°C		220°C	13 - 17 perc	2	igen
	sült tőkehal1,5 Kg		210°C		220°C	7 - 9 perc	2	igen
egyéb	pizza		200°C		220°C	18 - 22 perc	1	igen
	kenyér	[6ZZ6]	200°C		220°C	18 - 22 perc	[47BY] 2	nem
	piskóta		190°C		210°C	15 - 19 perc	2	igen
	vajastészta		130°C		150°C	30 - 40 perc	[33TT] 1	nem
	kiolvasztás,mindenételtípus		75°C				2	nem
