MANUAL DE UTILIZADOR CD810UMPN ROADSTAR

O produto satisfaz os requisitos mínimos previstos pela directiva 89/336/CEE e foi fabricado em conformidade com as normas EN50013, EN50020.

Manual de instruções

O ponto de exclamação dentro de um triângulo avisa o utilizador que no manual de instruções há importantes informações de uso e de manutenção.

O símbolo com o raio dentro de um triângulo avisa o utilizador que há tensão perigosa no interior do aparelho.

Para reduzir o risco de choque eléctrico, não abra o aparelho. O aparelho não contém peças que podem ser reparadas pelo utilizador. Em caso de avarias, para a reparação, contacte um técnico qualificado.

Radiações laser invisíveis podem sair se a aparelhagem for aberta ou se esragar-se o dispositivo de segurança. Evite exposição directa aos raios laser. A utilização de comandos, regulações ou procedimentos não especificados neste manual pode causar perigosas exposições a radiações laser.

Não exponha o aparelho à chuva nem à humidade.

Coloque o aparelho num local suficientemente ventilado.

Não exponha o aparelho directamente à luz do sol nem a fontes de calor.

Eliminação Correcta Deste Produto - (Resíduo de Equipamentas Eléctricos e Electrónicos)

Esta marca, apresentada no produto ou na sua literatura indica que ele não deverá ser eliminado juntamente com os resíduos domésticos indiferenciados no final do seu período de vida útil. Para impedir danos ao ambiente e à saúde humana causados pela eliminação incontrolada de resíduos deverá separar este equipamento de outros tipos de resíduos e reciclá-lo de forma responsável, para promover uma reutilização sustentável dos recursos materiais.

Os utilizadores domesticos deverão contactar ou o estabelecimento onde adquiriram este produto ou as entidades oficiais locais para obterem informações sobre onde e de que forma podem levar este produto para permitir efectuar uma reciclagem segura em termos ambientais.

Os utilizadores profissionais deverão contactar o seu fornecedor e consultar os termos e condições do contrato de compra. Este produto não devera ser misturado com outros residuos comerciais para eliminação.

Português

CD-810UMP

Toca CD / USB - MP3 para automóvel com rádio PLL AM / FM - Estéreo Sintonia Radio Data System com PTY. Painel Frontal Extraível

Recomendamos a leitura com atenção deste manual para poder acostumar-se com o vosso novo Rádio Toca MP3, antes de utilizá-lo pela primeira vez. Também recomendamos guardar este manual para futuras consultas.

ÍNDICE

• Localização dos comandos
• Características
• Instalação
• Precauções e Manutenção
  • Ligações
• Instruções
• Função
• Especificações Técnicas

LOCALIZAÇÃO DOS COMANDOS

1. Botão POWER ligar/desligar
2. Botão SELEÇÃO LOUDNESS / DSP / DX-LOC / STEREO - MONO / TA / PI / BEEP
3. Controlo VOLUME +/- (+regulação Graves, Agudos, Equilíbrio, Fader)
4. Botões selecções prévias do Rádio (1,2,3,4,5,6)
5. Botão AF
6. Botão TA
7. Botão PTY
8. Botão +10
9. Botão Modo CD - RADIO - USB
10. Botão ONDA
11. Botões Sintonia RÁDIO/Salto/Procura USB/SD para frente/para trás
12. Botão MUTE
13. Visor LCD
14. Botão soltar painel frontal

Português

63

1. PORTA USB
2. Botão - 10
3. Botão PAUSA
4. Botão INTRO
5. Botão Repetição
6. Botão Random
7. Botão RESET
8. Abertura para CD Tecla Faixa

CARACTERÍSTICAS

Este auto-rádio de frontal extraível, AM/FM Estéreo com toca MP3, possui as seguintes características:

• Comando electrónico de Volume, Agudos, Graves, Equilíbrio, Fader.
• Sintonia electrónica de precisão com circuito PLL.
• 18 estações memorizáveis (6 para cada faixa FM1/ FM2 / FM3 / MW1 / MW2)
• Função Loudness
  • Comando Sintonia Manual PARA FRENTE/ATRAS
• Comando Sintonia Automática PARA FRENTE/ATRAS
• Selector Onda (BAND) para FM1/FM2/FM3/MW1/MW2
• Função Relógio em RDS
  • Repetição de faixa de MP3
• Função leitor MP3 su CD / USB
• Saída preamplificada
• Painel frontal extraível como recurso contra furto.
• Iluminação nocturna
• Funções RDS: PI (Identificação Programa)

TA (Aviso Trânsito)

PS (Serviço Nome Programa)

AF (Lista Frequências Alternativas)

TP (Programa de trânsito)

INSTALAÇÃO

CUIDADOS

• Evite instalar o aparelho num local exposto a altas temperaturas, a luz directa do sol ou a ar quente do aquecimento, nem exposto a poeira, sujidade ou vibrações excessivas.
• Utilize somente os acessórios para instalação fornecidos, para efectuar uma instalação segura.
• Certifique-se que o painel frontal foi removido antes da instalação do aparelho.

Português

Regulação do ângulo de montagem

O ângulo de montagem pode ser inferior a 20°.

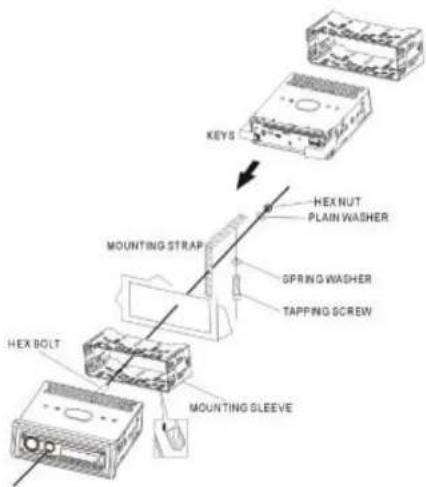

EXEMPLO DE INSTALAÇÃO

Instalação do aparelho no painel do automóvel

Observação: Guarde a chave de desbloqueio num lugar seguro. Pode servir para tirar o aparelho do automóvel.

Português

65

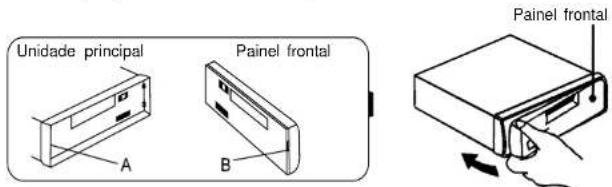

Como retirar e colocar o painel frontal

O destaque do painel frontal pode evitar roubos.

COMO RETIRAROPAINELFRONTAL

Antes de soltar o painel frontal, certifique-se foi apertado o botão PWR (desligado), aperte em seguida o botão OPEN (14) para soltar o painel e puxe-o para fora da maneira ilustrada na figura. Nota: Não deixar cair o painel, na hora do destaque.

Painel frontal Extrair

Estojo Painel frontal

Encaixe a parte direita do painel no aparelho principal, faça coincidir a parte B do painel com a parte A do aparelho, da maneira ilustrada na figura, até escutar um 'clique'. Preste atenção para não exercer nenhuma pressão no visor nem nas teclas.

Unidade principal Painel frontal A B Painel frontal

Observações:

• Certifique-se que o painel frontal esteja na posição certa quando o encaixar, de maneira que não seja colocado ao contrário.
• Não prima com força o painel frontal no aparelho ao encaixar; é suficiente uma leve pressão sobre o próprio aparelho.
• Depois de tirar o painel frontal, guarde-o sempre no seu estojo.
• Não prima com força nem exerça pressão excessiva no visor do painel quando for encaixá-lo no aparelho.

CONECTORISO EMBUTIDO (BUILT-IN)

8 6 4 2 7 5 3 1 A 8 6 4 2 7 5 3 1 B

RCA TOMADA DE SAÍDA (POSTERIOR)-CINZA:

Vermelho (direita)

Branco (esquerda)

CONEXÃO A

4. MEMÓRIA + 12V
5. AUTO ANTENA SAÍDA
7. +12V (CHAVE DE IGNICÃO)
8. MASSA

Observação:

O fio +12V n.º 7 conexão A deve ser ligado sob a chave de ignição do automóvel, para evitar que se descarregue quando o automóvel não for utilizado durante vários dias.

CONEXÃO B

1. ALTIFALANTE TRASEIRO DIREITO (+)
2. ALTIFALANTE TRASEIRO DIREITO (-)
3. ALTIFALANTE DIANTEIRO DIREITO (+
4. ALTIFALANTE DIANTEIRO DIREITO (-)
5. ALTIFALANTE DIANTEIRO ESQUERDO (+)
6. ALTIFALANTE DIANTEIRO ESQUERDO(-)
7. ALTIFALANTE TRASEIRO ESQUERDO (+)
8. ALTIFALANTE TRASEIRO ESQUERDO (-)

MANUTENÇÃO

REPOSIÇÃO DOS FUSÍVEIS

Se o fusível queima, checar a conexão e fazer a troca. Se este novo queimar, é provável que seja um problema interno.

Português

67

Advertência

Usar a amperagem específica para cada fio. O uso de uma alta amperagem pode causar danos.

INSTRUÇÕES

LIGAR/DESLIGAR(1)

Coloque o Painel no aparelho e carregue na tecla PWR (1) para ligar o auto-rádio.

Para desligar o aparelho, carregue novamente na tecla PWR e, em seguida carregue em REL (14) para tirar o painel.

Obs.: Nunca tire o painel quando o auto-rádio estiver ligado.

SELECÇÃO (2), VOLUME (3)

O comando VOLUME regula a saída de som.

O comando VOLUME pode tamém seleccionar uma opción RDS.

Para seleccionar as outras funções carregue levemente na tecla SELECT (2) até a função desejada aparecer no visor.

1. VOLUME (girar)

2. SELECÇÃO (premir)

3. GRAVES

4. AGUDOS

5. EQUILÍBRIO

6. FADER

7. LOUDNESS

8. DSP (ROCK / POP / CLASS / DSP OFF)

9. DX/LOC

10. STEREO/MONO

Modo TA SEEK/TA ALARM(2)

Premer o botão "SEL" (2) por mais de 2 segundos. Activam-se as seguintes funções que podem ser seleccionadas pelo utente:

O modo TA SEEK ou TA ALARM seleccione-se com a teclas VOL + ou VOL -

- Modo TA SEEK:

No caso em que uma estação que se acabou de sintonizar não receba informações PT durante alguns segundos, o rádio volta à estação sucessiva que não tem a mesma estação (PI) da última estação, mas que tem as informações TP.

No modo TA SEEK, a estação atuál pode mudar na uma estação diferente.

Português

- Modo TA ALARM:

No caso em que se seleccione este sistema, na ausência de sinal TP, não se efectua nenhuma pesquisa de uma estação alternativa mas é emitido um sinal (ALARME), para sinalizar a ausência do sinal TP.

PI SOUND / PI MUTE

- PI SOUND

Quando o carro entrar numa zona com um código PT diferente mas com o mesmo AF. Um som do tipo PI (DIP) será ouvido ocasionalmente, o som DIP será ouvido durante menos de 1 segundo.

- PI MUTE

De acordo com a mesma situação descrita no ponto anterior, um som MUTE será ouvido durante menos de 1 segundo.

RETUNE L / RETUNE S

O tempo inicial de procura de TA automático ou de procura de modo PI é seleccionado. Quando a informação PI não for captada ao sintonizar de novo, o radio começará a sintonizar na próxima estação Quando uma estação PI não capta 1 procura cíclica, o radio vai para a última estação e aguarda durante cerca de 4-5 minutos até receber o código PI.

MODO SEEK (2)

Premer o botão "SEL" (2) por mais de 2 segundos. Activam-se as seguintes funções que podem ser seleccionadas pelo utente:

SEEK1: Quando active-se o modo SEEK 1, a búsqueda AUTO SEEK SCAN para-se quando se capta uma estação, também qué o utente mantene premida na tecla SEEK.

SEEK2: Auto SEEK SCAN no para também se se encontra uma estação, se o ulente mantene premida na tecla SEEK.

Quando soltar a tecla, a búsqueda para-se se uma estação se encontra.

4. ESTAÇÕES PRESET (1,2,3,4,5,6)

(A) RADIOMODE:

Estas teclas seleccionam directamente a estação memorizada quando pressionadas rapidamente. Quando pressionadas durante mais de 1 segundo, a estação actual será memorizada no botão pressionado. Quando é seleccionado o modo PTY, o Botão funcionará na seguinte sequência:

1. POP M, ROCK M 1. NOTICIAS, AFFAIRS, INFORMAÇÃO

Português

69

2.EASYM, LIGHTM2.DESPORTO, EDUCACÃO, DRAMA

3.CLÁSSICO,OUTROS M3.CULTURA,CIÊNCIA,VARIED

4.JAZZ, COUNTRY 4.METEOROLOGIA, FINANÇAS, CRIANÇAS

1. NATION M. OLDIES 5. SOCIAL, RELIGIÃO, PHONE IN

6.FOLKM6.VIAJAR, TEMPOS LIVRES, DOCUMENTAÇÃO

O RDS (Radio Data System) é um sistema de informação digital desenvolvido pela EBU (European Broadcast Union).

5. A função 'AF/REG' (FREQUÊNCIAS ALTERNATIVAS)

Quando o modo de troca AF/REG é seleccionado, o radio verifica constantemente a frequência do sinal AF. Se premir durante mais tempo, será activado como modo regional ON/OFF.

- Modo Regional ON

AF ou PI SEEK é implementado na estação que tenha todos os códigos PI assim como as presentes estações. O segmento REG é sintonizado, no display LCD.

- Modo Regional OFF

O código regional no formato PI é ignorado quando ligar AF ou implementar o PI SEEK.

6. Função 'TA' (ANUNCIO SOBRE O TRÂNSITO)

Quando premir rapidamente, liga ou desliga o modo TA
Quando o modo TA encontra-se ligado e estiver a ser transmitido anúncios de trânsito
- Quando a unidade está em CD/MP3 mudará temporariamente para radio.
- Caso o volume se encontra esteja baixo, será elevado ao volume standard do anuncio.
- Quando recebe uma estação TP, o segmento TP é sintonizado.

7. Função 'PTY' (TIPO DE PROGRAMA)

Enquanto selecciona o tipo PTY, poderá implementar a seleção premindo os botões de acordo com o indicado no botão preset. Quando o PTY é seleccionado, o radio começará a procurar informação correspondente ao PTY, e terminará quando encontrar a informação correspondente.

8. BOTÃO SALTO + 10

9. BOTÃO MODE (MODE)

Ao premir este botão, poderá seleccionar

Modo RADIO, USB - SD (leitor de MP3)

70

Português

10. TECLA ONDA (BAND)

Cada banda é cíclicamente alternada premindo os botões FM1--FM2--FM3--MW1--MW2.

Durante reprodução mp3, premir este botão, aparecerá a indicação:

TITLE SONG ARTIST DIRECTORY

11. SINTONIZAÇÃO AUTOMÁTICA OU MANUAL (FREQ ACIMA >> OU FREQ ABAIXO <<) (A) MODO RADIO

Se premir rapidamente estes botões, estes funcionarão para entrar no modo para busca manual.

Se premir rapidamente funcionará como modo de FAIXA ACIMA >> ou FAIXA ABAIXO <<. Se premir durante mais de 1 segundo, funcionarão para sinal de entrada ou para rever.

12. BOTÃO SALTO + 10

15. INGRESO USB

17. BOTÃO PAUSE

Durante reprodução "PLAY", prima o botão (17) 'PAUSE'. Prima novamente pare retomar a reprodução.

18. BOTÃO INTRO (Rever todas as pistas)

Se premir este botão aparecerá a indicação, 'SCN' e ouvirá os primeiros 10 segundos de cada faixa do disco.

19. BOTÃO REPETIR 'REPEAT'

Ao premir este botão, aparecerá a indicação 'RPT' e a faixa seleccionada será repetida até cancelar ao premir premindo novamente o botão 'RPT'.

20. BOTÃO RANDOM 'SHUFFLE'

Se premir este botão aparecerá a indicação 'SHF' e o rádio tocará cada faixa de forma aleatória. Para cancelar esta função prima novamente o botão 'SHUFFLE' (20).

21. BOTÃO RESET

Prima o botão RESET (25) na unidade principal con um bolígrafo quando:

• Se instala a unidade a primeira vez.
• Todas as botões no funcionen perfectamente.
• O símbolo de ERROR aparece no visor.

Português

71

ID3 Tag

Premir BAND repetidamente para visualizar a informação ID3 TAG.

Se o arquivo MP3 está disponible com ID3 TAG, premendo a tecla DISPLAY repetidamente se visualizará a informação na sucessão seguente:

Se qualquer da informação ID3-TAG no está disponible, premendo a tecla BAND

repetidamente se visualizará a informação na sucessão seguente:

Se o arquivo MP3 está sem ID3 TAG, premendo a tecla BAND, aparecerá "NO ID3 TAG".

O nome do arquivo e o número da canção desfilará repetidamente a través do visor durante a leitura do arquivo MP3.

COMO SELECCIONAR FICHEIROS MP3

A. Búsqueda directa da faixa (canção)

Premir BAND (10) uma vez, o visor visualizará "TRK SCH": selecionar a faixa MP3 por número, girar o controlo Volume (3) para desfilar a través dos números.

Depois premir ENTER (2) para confirmar.

B. Búsqueda por nome do Álbum (Directory) ou de Canção (File)

Premir BAND duas vezes, o visor visualizará "FILE SCH". Entre a letra directamente. O aparelho investiga os archivos (canções) e directorios (albums) que tienen o misma letra entrada. O aparelho visualiza os archivos (canções) e directorios (albums) premendo as teclas VOLUME ACIMA/ABAIXO (2). Se o nome selecionado es álbum, se puede entrar no album premendo ENTER e continúa investigando o nome do álbum o de la canción pulsando VOLUME ACIMA/ABAIXO (2). A reprodução da faixa inicia premendo no botão ENTER.

Escolher o álbum com os botões VOLUME ACIMA/ABAIXO (2)

Na modalidade leitura MP3, premir o botão BAND tres vezes. Depois aparace o nome do primeiro álbum. Rotar VOLUME ACIMA/ABAIXO (2) para navegar na lista de álbums. Premir ENTER para selecionar o álbum desejado. Para selecionar as canções baixo o álbumM selecionado, Rotar VOLUME ARRIBA / ABAJO (2) entonces pulsar ENTER para confirmar quando se encontra a canção desejada, o rotar o controlo Volume (3) nas duas direcções para desfilar a través dos caracteres alfanuméricos. Depois premir ENTER (10) para confirmar.

72

Português

ESPECIFICAÇÕES

Separação Canal > 50 dB (1kHz)

Resposta de frequência 20Hz - 20 kHz

SECÇÃO FM

Sensibilidade empregada 2dBu

Separação Stereo >35 dB

Taxa S/N 55 dB

Faixa de frequência FM 87.5 - 108MHz

Faixa de frequência AM 522 - 1620 KHz

Channel step 50 kHz

Frequência I.F 10.7 MHz

LINHA DESAÍDA

Saída

350mV max.

Impedência

10kOhm

GERAL

Tensão de Alimentação

13.8V DC (10.8-15.6V) Negativo a massa

Impedência alti-falantes 4 ou 8 ohm

Máxima Potência de Saída

7 W (RMS) × 4CH

AS CARACTERÍSTICASE OS MODELOS ESTÃO SUJEITOS A MODIFICAÇÕES SEM

QUALQUER AVISO PRÉVIO

ATENCIÓN

Seu novo aparelho foi construído e montado sob o estrito controle de qualidade da ROADSTAR. Agradecemos por ter comprado nosso produto para a sua diversão.

Antes de usar esta unidade é necessário ler com alenção este manual de instruções pare que possa ser usada apropriadamente; mantenha o manual ao seu alcance para outras informações.

2

CD-810UMP

CD411189 Re-odulator POWER 15 -3 1 6 1 1 1 14 2/3 7 9 4 12 8 20 19 18 17 10 5 11 6 21
