MANUAL DE USUARIO CD810UMPN ROADSTAR

Este producto cumple con todos los requisitos dispuestos por la directiva 89/336/EEC y ha sido fabricado conformemente con las normas EN50013, EN50020.

Manual de instrucciones

Se premir rapidamente, o modo de troca AF/REG será seleccionado.

TÍTULO CANÇÃO > ARTISTA> TÍTULO ALBUM > AÑO> COMENTOS

C. Búsqueda por Álbum (Directory)

El símbolo de exclamación dentro un triángulo tiene el objeto de advertir al usuario de la presencia de instrucciones importantes de funcionamiento y mantenimiento en la documentación adjunta con el equipo.

El símbolo del rayo con punta de flecha dentro de un triángulo advierte al usuario de la presencia de tensiones peligrosas en el equipo.

Para reducir los riesgos de descargas eléctricas, no retire la cubierta. La unidad no tiene en su interior partes que el usuario puede reparar. Encargue su reparación a personal cualificado.

Radiaciones laser invisibles a aparado abierto. El uso de interruptores o regulaciones de las características tecnicas o manejos diferentes de aquellos especificados, puede resultar una peligrosa exposición a radiaciones laser.

La unidad no debería ser expuesta a lluvia o humedad.

La unidad se debe instalar de forma que su posición no le impida tener ventilación adecuada.

La unidad no debería ser expuesta a la luz solar directa ni a fuentes emisora de calor.

Eliminación correcta de este producto - (material electrico y electrónico de descarte)

La presencia de esta marca en el producto o en el material informativo que lo acompaña, indica que al finalizar su vida útil no deberá eliminarse junto con otros residuos domésticos. Para evitar los posibles daños al medio ambiente o a la salud humane que representa la eliminación incontrolada de residuos, separe este producto de otros tipos de residuos y reciclelo correctamente para promover la reutilización sostenible de recursos materiales. Los usuarios particulares pueden contactar con el establecimiento donde adquirieron el producto, o con las autoridades locales pertinentes, para informarse sobre cómo y dónde pueden llevaría para que sea sometido a un reciclaje ecológico y seguro.

Los usuarios comerciales pueden contactar con su proveedor y consultar las condiciones del contrato de compra. Este produco no debe eliminarse mezclado con otros residuos comerciales.

EspañolEs

CD-810UMP

Autorradio AM/FM Estéreo Electrónica Digital PLL con lector CD USB - MP3 Sintonizador Radio Data System con PTY. Panel Frontal Extraible

MANUAL INSTRUCCIONES

Recomendamos la lectura cuidadosa de este manual para poderse familiarizar con su nuevo Radio Lector de MP3 antes de utilizarlo por la primera vez. Recomendamos conservar este manual para futuras consultaciones.

ÍNDICE

• Localización de los Controles
• Características
• Instalación
• Precauciones y Mantenimiento
  • Cableado Conector ISO
• Instrucciones
• Especificaciones

LOCALIZACIÓN DEL LOS CONTROLES

1. TECLA ENCENDIDO/APAGADO
2. BOTÓN SELECCIÓN LOUDNESS/DSP/DX-LOC/ESTEREO-MONO/TA/PI/RETUNE/BEEP
3. CONTROL DE NIVEL VOLUMEN (+,- REG. GRAVES, AGUDOS, BALANCE, FADER)
4. BOTONES DE PRESELECCION (1,2,3,4,5,6)
5. TECLA AF
6. TECLA TA
7. TECLA PTY
8. TECLA +10 (CD - USB MP3)
9. TECLA MODE (MODE)
10. TECLA BANDA
11. TECLAS SINTONIA AUTOMATICA Y MANUAL (<</>>) - SALTO MP3
12. TECLA -10 (CD - USB MP3)
13. PANTALLA LCD
14. BOTON DE LIBERACION PANEL
15. PORTA USB
16. COMPARTIMIENTO CD
17. TECLA PAUSA MP3

18. TECLA INTRO MP3

19. TECLA REPETICION MP3

20. TECLA RANDOM CD - USB (SHUFFLE) (REPR. CASUAL)
21. BOTON RESET
22. TECLA DE EXPULSIÓN CD

CARACTERISTICAS

Este autoradio es con frontal extraible, AM / FM Estéreo con lector de MP3 y tiene las siguientes características:

• Memorización automatica AS de las mejores emisoras en orden de fuerza señal.
  • Control electronico Volumen, Agudos, Bajos, Balance, Fader.
• Sintonia elettronica de precisión con circuito PLL RDS.
  •30 Emisoras memorizables (6FM1 / 6FM2 / 6 FM3 / 6MW1 / 6 MW2)
  • Control Loudness
• Interruptor encendido / apagado iluminado.
  • Control sintonia automática / manual Arriba/Abajo
• Seletor banda (BND) para la selección de FM1, FM2, FM3, MW1 & MW2
• Función reloj en RDS
  • Lector MP3 grabados en CD / USB
• Enchufe salida PRE (Tipo RCA) para conexiones al amplificador.
• Panel frontal extraible como sistema anti-robo.
• Iluminación controles
• Funciones RDS: PI (Identificación Programa) - TA (Anuncio Tráfico)

PS (Servicio Nombre Programa) TP (Programe Tráfico)

AF (Lista Frecuencia Alternativa)

PTY (Tipo programa)

INSTALACIÓN

PRECAUCIONES

• Elegir la posición de montaje con atención, de forma que el aparato no interfiera con las funciones normales del conductor
• Evitar el instalarlo donde estaría expuesto a altas temperaturas, como la luz directa del sol o el aire caliente de la calefacción o donde estaría expuesto a polvo, suciedad o a excesiva vibración.
• Usar solo las herramientas de montaje proporcionadas para una segura instalación.
• Asegúrense de haber quitado el panel frontal antes de instalar el aparato.

Regulación del ángulo de montaje

Regular el ángulo de montaje a menos de 20°.

EspañolEs

EJEMPLO DE MONTAJE

Instalación en el salpicadero

Nota: Tener la llave de desbloqueo en un sitio seguro para el momento en el que fuese necesario quitar el aparato del coche.

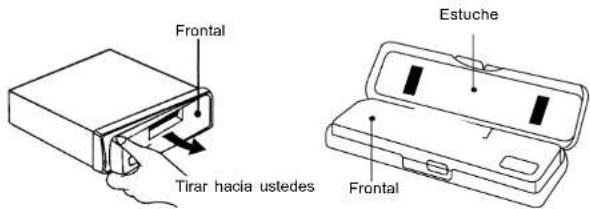

COMO SEPARARY UNIREL PANEL ANTERIOR (FRONTAL)

El panel anterior (frontal) de este aparato puede ser separado para evitar que éste sea robado.

Frontal Tirar hacia ustedes Estuche Frontal

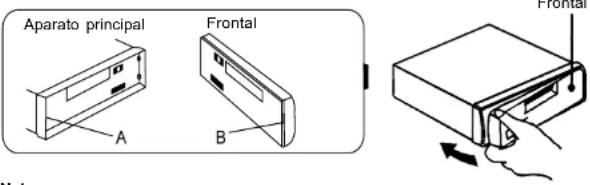

COMOUNIRELFRONTAL

Adaptar el lado izquierdo B del frontal al aparato principal A como se ilustra en la figura y presionar hasta oir un clic.

CUIDADO! : No ejercite ninguna presión en el display o en los botones.

Notas:

• Asegúrense de que el frontal esté en la posición correcta, cuando viene conectado de nuevo al aparato, de manera que no sea adaptado al revés.
• No oprimir con fuerza el frontal contra el aparato cuando el primero se vuelve a conectar; es suficiente una ligera presión hacia el aparato mismo.
• Cuando lo lleven con ustedes, vuelvan a ponerlo en su estuche
• No presionen fuerte o ejerzan demasiada presión sobre el display del frontal cuando lo conecten al aparato.

CONNECTOR ISO "BUILD IN"

8[6]4[2] 7[5]3[1] A 8[6]4[2] 7[5]3[1] B

salida RCA Line Out (Traseros)-

Gris : Rojo (Derecho)

: Blanco (Izquierdo)

CONNECTORA

2. 3
3. (+12.V) MEMORIAS
4. SALIDA ANTENAA AUTOMATICA
   6
5. (+12V) CON CONTACTO
6. MASA

NOTA: El cable +12V N°7 Conector A, debe ser conectado a la llave de encendido del vehículo para evitar que la batería se descargue cuando esta no es utilizada por un largo periodo de tiempo.

CONECTORB

1. (+) ALTAVOZ TRASERO DERECHO
2. (-) ALTAVOZ TRASERO DERECHO
3. (+) ALTAVOZ DELANTERO DERECHO
4. (-) ALTAVOZ DELANTERO DERECHO
5. (+) ALTAVOZ DELANTERO IZQUIERDO
6. (-) ALTAVOZ DELANTERO IZQUIERDO
7. (+)ALTAVOZ TRASERO IZQUIERDO
8. (-) ALTAVOZ TRASERO IZQUIERDO

Mantenimiento

SUSTITUCION DE LOS FUSIBLES

Si un fusible se quemase, controlar la conexión eléctrica y sustituir el fusible. Si éste se quemase de nuevo después de la sustitución, podría existir un mal funcionamiento interno. En este caso, consultar al vendedor más cercano.

Atención:

Usar el fusible con el amperaje indicado para cada conductor. El uso de fusibles con aperaje superior, podría causar serios daños.

INSTRUCCIONES

Inserte el panel en el aparto y presione la tecla PWR para encender el autoradio.
Para apagar el aparato, presione de nuevo la tecla PWR después presione la tecla LIBERACION (14) para extraer el panel.
NOTA: No extraiga el panel con el autoradio encendido.

SELECCION(2), VOLUMEN (3)

El control VOLUMEN regula la salida del sonido. Para seleccionar las demás funciones presione ligeramente la tecla SELECT (2) sino la función deseada no aparecerá en el display. La fig. 1 muestra como será seleccionada la función.
El control VOLUMEN puede también seleccionar las opciones en RDS.

1. VOLUMEN (girar)
2. SELECT (pulsar)
3. BAJOS

4. AGUDOS

5. BALANCE

6. FADER
7. LOUDNESS
8. DSP (ROCK - POP - CLASSIC - DSP OFF)
9. DX/LOC
10. STEREO - MONO

BUSQUEDA TA (SEEK)/ ALARMA TA (2)

Pulsar el botón "SEL" (2) más de 2 segundos. Se activan las siguientes funciones seleccionables por el usuario.

La modalidad TA SEEK o ALARMA TA se selecione con los botones VOL + o VOL -

- Modalidad TA SEEK:

Si una estación recién sintonizada no recibe informaciones TP por 5 segundos, la radio vuelve a la estación sucesiva que no tiene la misma estación (PI) de la última estación, pero que tiene las informaciones TP.

En modo Busqueda (SEEK) TA, la estación actual puede cambiarse a la estación completamente diferente porque la unidad investiga que TP estacionan cuando la fuerza del campo de la estación actual es muy débil, o la estación actual no tiene ningún signo de TP

- Modalidad TA ALARM:

Si seleccionamos este sistema, faltando la señal TP, no es buscada ninguna estación alternativa sino que se emite una señal (ALARMA) para avisar de la ausencia de la señal TP.

SONIDO PI / MUTE PI

- SONIDO PI

Cuando un auto viaja en un área especial que tiene un código PT pero con el mismo AF, de vez en cuando se oye un sonido PI (DIP). El sonido DIP puede oirse por menos de 1 segundo.

- MUTE PI

En las mismas condiciones de antes, el sonido se pone en cero por menos de 1 segundo.

RESINTONIZACIÓN L / RESINTONIZACIÓN S

El tiempo inicial de búsqueda automática TA o búsqueda PI se selecciona.

Cuando no se encuentra la información PI por el tiempo de resintonización, el radio comienza

la resintonización en la próxima emisora PI. Cuando la misma emisora PI no se encuentra en la prima búsqueda cíclica, el radio va a la misma emisora y espera por 4-5 minutos hasta recibir el código PI.

- Sintonía L: seleccionada como 90 segundos.

- Sintonia S: seleccionada como 30 segundos.

EspañolEs

4. PRESELECCIONES (1,2,3,4,5,6)

(A) MODALIDAD RADIO:

Pulsados ligeramente estas teclas se selecciona directamente una emisora preseleccionada.

Si se pulsa por más de 1 seg, la emisora sintonizada queda memorizada. Cuando la modalidad PTY está seleccionada, la tecla PTY es repartida en el modo siguiente:

PTY grupo música — PTY grupo hablado — APAGADO

MÚSICA HABLADO

1. Música POP, Música ROCK 1. NOTICIEROS, NEGOCIOS, INFO

2. Música EASY, Música LIGERA 2. DEPORTES, EDUCACIÓN, DRAMA

3.CLÁSICA, OTRA Música 3.CULTURA, CIENCIAS, VARIOS

4.JAZZ, COUNTRY 4.PRONÓSTICOS DEL TIEMPO, FINANCIAS,

NIÑOS

1. NATION M. OLDIES 5. SOCIAL, RELIGIÓN, TELÉFONO

6.Música FOLK 6.VIAJES, DIVERSIONES, DOCUMENTALES

(B) MODALIDAD LECTOR USB-SD-MMC / MP3:

1. PAUSA 2. EXPLORACIÓN 3. REPETICIÓN 4. CASUAL

LA FUNCIÓN RDS. EL SISTEMA RDS

RDS (Radio Data System) es un sistema de informaciones digitales radio desarrollado e introducido por EBU (European Broadcasting Union). Transmitido en el canal de emisiones normales FM, el RDS ofrece una variedad de informaciones como el nombre de las emisoras, el programa y le informaciones sobre el tráfico y funciones útiles tipo la sintonización automática de las mejores señales disponibles en el programa escogido.

5. Función 'AF/REG' (FRECUENCIAS ALTERNATIVAS)

Si se pulsa ligeramente, se selecciona la modalidad AF/REG.

Cuando se selecciona la modalidad AF/REG, el radio controla continuamente el nivel de la señal AF. Si se pulsa por más de 2 segundos, se activa la modalidad ENCENDIO/APAGADO Regional.

- Modalidad Regional ENCENDIDO:

La conmutación AF o la Búsqueda PI SEEK está implementada a todas las emisoras que tienen el mismo código PI que la emisora actual. En el display aparece REG.

- Modalidad Regional APAGADO:

El código Regional en el formato PI es ignorado cuando la conmutación AF o la Búsqueda PI SEEK está implementada.

6. Funclón 'TA' (ANUNCIOS DE TRÁFICO)

Si se pulsa ligeramente, se selecciona la modalidad TA encendido o apagado.

Cuando se selecciona la modalidad TA y se transmite un anuncio en el tráfico:

• cuando el aparato está en modalidad CD/MP3, conmuta su modalidad radio temporáneamente;
• si el nivel del volumen estaba debajo del umbral bien oíble, se alza al nivel bien oíble.
• Cuando se recibe emisora TP, en el display aparece TP.

7. Función 'PTY' (TIPO de PROGRAMA)

PTY MUSICA ---- PTY HABLADO ---- PTY APAGADO

Cuando se selecciona PTY, es implementado por las teclas de preselección como se describe en las teclas de preselección. Cuando se selecciona PTY, el radio comienza a buscar la información PTY correspondiente, y se detiene si se encuentra la información PTY correspondiente.

8. BOTONES DISC UP/DN + 10

SALTO + 10 piezas ARRIBA (CD USB MP3)

9. TECLA MODE (MODE)

Pulsando esta tecla, puede seleccionarse:

Modalidad RADIO o Modalidad Lector USB / CD-MP3

10. TECLA BANDA (BAND)

Cada banda se conmuta pulsando consecutivamente esta tecla FM1- FM2 - FM3 - MW1 - MW2. En modalidad CD USB MP3, al pulsar esta tecla aparece la indicación TITLE SONG ARTIST DIRECTORY en el display.

11. SINTONIZACIÓN AUTOMÁTICA O MANUAL (FREQ ARRIBA>> O FREQ ABAJO <<) (A) MODALIDAD RADIO

Si se pulsa ligeramente esta tecla hace de Búsqueda Manual.

Pulsando por más de 2 segundos, se activa la Búsqueda Automática.

(B) MODALIDAD LECTOR MP3

Si se pulsa ligeramente, esta tecla hace de SALTO DE PIEZAS ARRIBA >> o ABAJO <<.

12. BOTONES DISC UP/DN-10

SALTO - 10 piezas ATRÁS (CD USB MP3)

13. DISPLAY LCD

El display de cristales líquidos muestra el estado actual de recepción y las operaciones.

15. PORTA USB

CONTROLES DEL LECTOR MP3 (USB CD)

17. TECLA DEPAUSA

Durante la lectura, pulse la tecla PAUSA (17) 'PAUSE' para detener momentáneamente la lectura. Pulse nuevamente para regresar a la lectura normal.

18. TECLA INTRO (búsqueda de todas las piezas) (MP3 SCAN)

Al pulsar esta tecla, aparece la indicación 'SCN' en el display y se reproducen los primeros 10 segundos de cada pieza.

Cuando questo tecla viene pulsado, appar la indicación 'RPT' y la lectura del brano actual viene ripetuto finché la modalidad de repetición no viene cancellata, pulsando la tecla 'RPT' de nuevo.

20. TECLA RANDOM 'SHUFFLE' (CASUAL)

Cuando se pulsa esta tecla, aparece la indicación 'AHF' y cada pieza del disco es leída en orden casual en vez que en la secuencia normal. Para suprimir la modalidad Casual, pulse nuevamente la tecla 'SHUFFLE' (20).

ID3 Tag (Etiqueta)

Pulsar BAND repetidamente para visualizar la información ID3 TAG.

Si el archivo MP3 está disponible con ID3 TAG, pulsando la tecla BAND repetidamente se mostrará la información en la sucesión siguiente:

TÍTULO CANCIÓN > ARTISTA > TÍTULO ALBUM > AÑO > COMENTOS

Si cualquiera de la información ID3-TAG no está disponible, pulsando la tecla DISPLAY repetidamente se mostrará la información en la sucesión siguiente:

Si el archivo MP3 está sin ID3 TAG, pulsando la tecla BAND, aparecerá "NO ID3 TAG".

El nombre del archivo y el número de la canción desfilará repetidamente a través de la pantalla durante el jugar del archivo MP3.

Cómo efectuar la búsqueda de las piezas MP3

A. Búsqueda directa de la pieza (canción)

Pulsar BAND (10) una vez, la pantalla visualizará "TRK SCH": seleccionar la pista MP3 por número rodar el control Volumen (3) para desfilar a través de los números.

Entonces pulsar ENTER (10) para confirmar.

B. Búsqueda por nombre de Álbum (Directory) o de Canción (File)

Pulsar BAND dos veces, la pantalla visualará "FILE SCH". Entre la letra directamente. La unidad investiga los archivos (canciones) y directorios (álbums) que tienen el mismo carácter que es entrado. La unidad visualiza los archivos (canciones) y directorios (álbums) pulsando las teclas VOLUME ARRIBA / ABAJO. Si el nombre seleccionado es álbum, el usuario puede entrar en el álbum pulsando ENTER y continúa investigando o nombre del álbum o de la canción pulsando VOLUME ARRIBA / ABAJO. La reproducción de la pieza inicia pulsando la tecla ENTER.

C. Búsqueda por Álbum (Directory)

Buscar el álbum con las teclas VOLUME ARRIBA / ABAJO (2).

En modalidad lectura MP3, pulsar la tecla BAND tres veces. Después aparace el nombre del primero álbum. Pulsar VOLUME ARRIBA / ABAJO (2) para navegar en la lista de álbums.

Pulsar ENTER para seleccionar el álbum deseado. Para seleccionar las canciones bajo el directorio seleccionado, pulsar VOLUME ARRIBA / ABAJO entonces pulsar ENTER para confirmar cuando se encuentra la canción deseada, o rodar el control Volumen (3) en las dos direcciones para desfilar a través de los caracteres alfanuméricos. Entonces pulsar ENTER (2) para confirmar.

25. RESET

El botón Reset (25) se halla en la faz interna.

Se debe accionar este botón por uno de las siguientes razones:

- Instalación inicial del aparato, una vez conectados todos los cables.

• Ausencia de funcionamiento de todos los botones.
• Símbolo de error en el display.

SINTONIZADORFM

Sensibilidad 2 dBμ

Separación Stereo 35 dB

Señal / Disturbio 55 dB

Gama de frecuencia FM 87.5-108 MHz

Gama de frecuencia AM 522 - 1620 KHz

Channel step 50 kHz

Frecuencia intermedia 10.7MHz

LINEOUT

Salida 350mV (MAX)

Impedancia 10kOhm

GENERAL

Voltaje alimentación 13.8V DC (10.8-15.6V), Negativo massa

Impedancia altavoces 4 o 8 Ohmios

Potencia máxima de salida 7 W (RMS) x 4 canales

Nota: Especificaciones y diseño sujetos a posibles modificaciones sin previo aviso para su mejora.

ESPECIFICACIONES

LECTOR CD/MP3

Señal / Disturbio > 70dB

Separación canal > 50 dB (1KHz)

Respuesta de frecuencia 20Hz - 20 KHz

ATTENZIONE

Vuestro nuevo sistema ha sido construido según las normas estrictas de control de calidad ROADSTAR.

Le felicitamos y le damos las gracias por su elección de este aparado. Por favor leer el manual antes de poner en funcionamiento el equipo y guardar esta documentación en case de que se necesite nuevamente.
