Caractéristiques Techniques	Détails
Type d'appareil	Autoradio
Compatibilité des formats audio	CD, MP3, WMA
Puissance de sortie	4 x 50 Watts
Écran	Affichage LCD
Connectivité	USB, AUX, Bluetooth
Fonctionnalités supplémentaires	Radio FM/AM, égaliseur, pré-réglages de stations
Dimensions	Standard (1 DIN)
Poids	Environ 1 kg
Utilisation	Installation dans un véhicule pour écouter de la musique et des stations de radio
Maintenance	Nettoyage régulier de l'appareil et mise à jour du firmware si nécessaire
Sécurité	Vérifier les connexions électriques avant l'installation pour éviter les courts-circuits
Informations générales	Vérifiez la compatibilité avec votre véhicule avant l'achat

FOIRE AUX QUESTIONS - CD810UMPN ROADSTAR

Comment réinitialiser mon autoradio ROADSTAR CD810UMPN ?

Pour réinitialiser votre autoradio, maintenez enfoncé le bouton 'Reset' situé à l'arrière de l'appareil pendant quelques secondes.

Pourquoi mon autoradio ne lit pas les CD ?

Assurez-vous que le CD est propre et exempt de rayures. Vérifiez également que le format du CD est compatible avec l'appareil. Si le problème persiste, essayez de réinitialiser l'autoradio.

Comment connecter mon smartphone à l'autoradio via Bluetooth ?

Pour connecter votre smartphone, activez le Bluetooth sur votre téléphone, puis recherchez les appareils disponibles. Sélectionnez 'ROADSTAR CD810UMPN' dans la liste et suivez les instructions pour finaliser la connexion.

Mon autoradio ne s'allume pas, que faire ?

Vérifiez d'abord si le fusible de l'autoradio est grillé. Si le fusible est en bon état, assurez-vous que l'alimentation électrique est correctement connectée.

Comment régler la fréquence radio sur mon ROADSTAR CD810UMPN ?

Utilisez le bouton 'Tuner' pour naviguer entre les stations. Vous pouvez également entrer manuellement la fréquence en utilisant les boutons de présélection.

Puis-je lire des fichiers MP3 depuis une clé USB ?

Oui, l'autoradio ROADSTAR CD810UMPN prend en charge la lecture de fichiers MP3 depuis une clé USB. Assurez-vous que la clé est formatée en FAT32 et que les fichiers sont compatibles.

Comment régler l'égaliseur de l'autoradio ?

Accédez au menu 'Audio' en utilisant le bouton correspondant, puis sélectionnez 'Égaliseur'. Vous pouvez ajuster les niveaux de basse, de médium et d'aigu selon vos préférences.

Mon autoradio ne capte pas les stations FM, que faire ?

Vérifiez que l'antenne est correctement installée et fonctionnelle. Essayez de rechercher à nouveau les stations en utilisant la fonction 'Auto Tune'.

Comment mettre à jour le firmware de mon autoradio ?

Visitez le site Web du fabricant pour télécharger la dernière version du firmware. Suivez les instructions fournies pour mettre à jour l'autoradio via un USB.

Que faire si l'affichage de l'autoradio est flou ?

Nettoyez l'écran avec un chiffon doux et sec. Si le problème persiste, vérifiez la luminosité des paramètres d'affichage dans le menu de configuration.

MODE D'EMPLOI CD810UMPN ROADSTAR

Se produit répond aux critères minima prévus par la directive 89/336/CEE et il a été construit conformément aux normes EN50013, EN50020.

Manuel d'instructions

Le symbole "point d'exclamation" à l'intérieur d'un triangle avertit l'utilisateur que d'importantes instructions d'utilisation et de maintenance sont contenues dans le mode d'emploi.

Le symbole "éclair" à l'intérieur d'un triangle sert à avertir l'utilisateur de la présence du courant à l'intérieur de l'appareil qui pourrait constituer un risque.

Afin de minimiser les risques, ne pas ouvrir le boîtier ni ôter le dos de l'appareil. En cas de panne, faites appel aux techniciens qualifiés pour les réparations. L'appareil ne renferme aucune pièce réparable par l'utilisateur.

Un rayonnement laser invisible est présent lorsque l'appareil est ouvert ou le verrouillage de sécurité est inopérant. Eviter toute exposition directe au rayon laser. L'utilisation des commandes, réglages ou procédés autres que ceux stipulés dans le présent mode d'emploi sont dangereux.

L'appareil ne doit pas être exposé à l'humidité ou à la pluie.

L'appareil doit être gardé dans un endroit suffisamment ventilé.

L'appareil ne doit pas être exposé à la lumière directe du soleil ou à des sources de chaleur.

Autoradio AM /FM Stéréo Digitale PLL avec lecteur CD USB / MP3, Syntoniseur système Radio Data System avec EON et PTY, Façade frontale détachable

MODE D'EMPLOI

Veuillez lire attentivement ce mode d'emploi, afin de familiariser avec votre nouvel appareil avant de l'utiliser pour la première fois. Veuillez s'il vous plaît garder ce mode d'emploi comme référence pour le futur.

TABLE DES MATIERES

• Emplacement des Commandes
• Caractéristiques
• Installation
  • Précautions et Entretien
• Connexions
• Opérations
• Spécifications

EMPLACEMENT DES COMMANDES

1. TOUCHE MARCHE/ARRET
2. TOUCHE SELECTION LOUDNESS / DSP / DX - LOC / STEREO - MONO / TA / PI / BEEP
3. VOLUME BAS/HAUT (+ REGLAGE BAS/AIGUS/BALANCE/FADER)
4. TOUCHES DE PRESELECTION RADIO (1,2,3,4,5,6)
5. TOUCHE AF (FREQUENCES ALTERNATIVES)
6. TOUCHE TA (MESSAGES SUR LE TRAFIC)
7. TOUCHE PTY (TYPE DE PROGRAMME)
8. TOUCHE SAUT +10 (CD / USB MP3)
9. TOUCHE MODE
10. TOUCHE BANDE
11. SYNTONIE AUTOMATIQUE OU MANUELLE (HAUT TUN>>/BAS TUN<<
    / SAUT/ USB / CD (MP3)
12. TOUCHE SAUT -10 (CD / USB MP3)
13. AFFICHEUR LCD
14. TOUCHE RELACHEMENT FAÇADE
15. USB PORT

16. COMPARTEMENT POUR LE CD

17. TOUCHE DE PAUSE

18. TOUCHE D'EXPLORATION USB / CD
19. TOUCHE DE REPETITION USB / CD (MP3 REPEAT)
20. TOUCHE RANDOM (LECTURE ALEATOIRE USB / CD)
21. TOUCHE DE RESET
22. TOUCHE EJECT CD

CARACTERISTIQUES

Cette autoradio douée de façade amovible, FM/FM stéréo, lecteur USB-CD / MP3 a les suivantes caractéristiques :

• Contrôle électronique Volume, Aigus, Bas, Balancement, Fader
• Syntonie électronique de précision douée de circuit PLL.
  • 30 stations mémorisables (6FM1 + 6FM2 + 6FM3 + 6MW1 + 6MW2)
• Loudness
• Interrupteur Marche/Arrêt illuminé
• Contrôle syntonie Manuelle / Automatique Haut / Bas
• Sèlecteur Bande pour la sélection de FM1, FM2, FM3, MW1 ou MW2
• Fonction horloge en RDS
  • Fonction Répétition USB / CD
• Lecteur et fichiers MP3 enregistrés sur de USB / CD
• Prise de sortie PRE (type RCA) pour la connexion à l'amplificateur
• Façade amovible qui fonctionne d'antivol
• Système d'illumination
• Fonctions RDS : PI (Identification Programme) TA (Annonce Traffic)

PS (Service Nom Programme) PTY (Type Programme)

AF (Liste Fréquences Alternatives)

TP (Programme Traffic)

INSTALLATION

PRECAUTIONS

• Choisir l'emplacement du montage en veillant à ce que l'appareil ne gène pas le conducteur au volant.
• Eviter d'installer l'appareil dans un endroit exposé à des températures élevées, comme les rayons directs du soleil ou l'air chaud de l'installation de chauffage ou bien dans un endroit exposé à la poussière, saleté ou à de fortes vibrations.
• Ne se servir que des outils de montages fournis pour effectuer une installation sûre.
• S'assurer d'avoir ôté la façade extractible avant d'installer l'appareil..

FrançaisFra

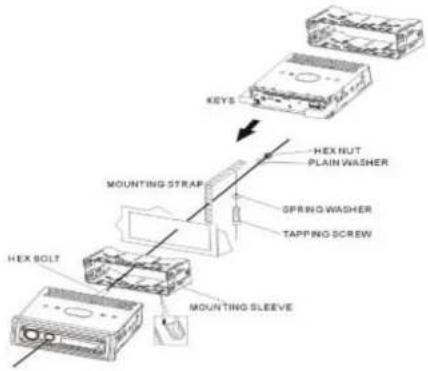

EXEMPLEDEMONTAGE

Installation dans le tableau de bord

Nota: Garder la clé de déblocage dans un endroit sûr pour vous permettre, le cas échéant, d'extraire l'appareil de l'auto.

Comment placer et enlever la façade.

La façade peut être enlevée de façon à éviter que l'appareil puisse être volé.

COMMENTENLEVERLA FACADE

Avant tout, s'assurer d'avoir pressé le bouton PWR (éteint) (1). Presser ensuite le bouton RELEASE (14) et la retirer en tirant vers soi comme le montre le dessin.

Façade détachable

Etui çade détachable

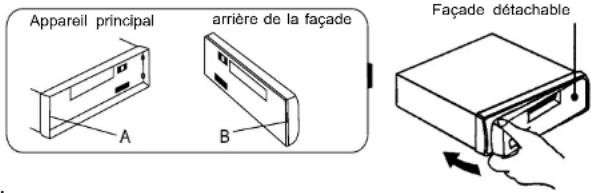

COMMENT REMETTRE LA FACADE

Portez la partie de la façade à la zone de l'appareil comme le montre la figure et pressez tant que vous n'entendez pas un déclic.

Faites attention à ne pas exercer aucune pression sur le display et sur les autres touches.

Appareil principal arrière de la façade A B Façade détachable

Nota:

• S'assurer que la façade est dans la bonne position lorsque vous la remettez en place sur l'appareil, pour ne pas l'appliquer à l'envers.
• Ne pas trop presser la façade contre l'appareil; il suffit d'appuyer légèrement sur l'appareil.
• Lorsque vous emportez la façade, rangez-la dans son étui.
• Ne pas trop appuyer sur l'afficheur de la façade lorsque vous le remettez en place.

COMNECTEUR ISO "BUILD-IN"(INTÉGRÉ)

Le fil +12V N°7 du connecteur A, doit être connecté sous clef de démarrage pour éviter que la batterie de la voiture se décharge lorsque cette dernière n'est pas utilisée pendant longtemps.

8[6]4[2] 7[5]3[1] A B 8[6]4[2] 7[5]3[1]

Prise RCA Line Out (Arriere) –

Gris : Rouge (droit)

: Blanc (gauche)

CONNECTEURA

4. MEMOIRE + 12V PERMANENT

5. SORTIE ANTENNE AUTOMATIQUE

7. +12V (A LA CLEF D'IGNITION)
8. MASSE
   N.B.:

CONNECTEURB

1. HAUT-PARLEUR ARRIERE DROIT (+)
2. HAUT-PARLEUR ARRIERE DROIT (-)
3. HAUT-PARLEUR AVANT DROIT (+)
4. HAUT-PARLEUR AVANTR DROIT (-)
5. HAUT-PARLEUR AVANT GAUCHE (+)
6. HAUT-PARLEUR AVANT GAUCHE (-)
7. HAUT-PARLEUR ARRIERE GAUCHE (+)
8. HAUT-PARLEUR ARRIERE GAUCHE (-)

Si un fusible est grillé, contrôler la connexion électrique et remplacer le fusible. Si le fusible se grille même après avoir été remplacé, il se peut qu'il y ait un mauvais fonctionnement à l'intérieur. Dans ce cas, consultez le revendeur le plus proche.

Attention

Utiliser des fusible ayant l'ampérage spécifié pour chaque câble. L'emploi de fusibles possédant un ampérage supérieur pourrait provoquer de graves dommages.

OPÉRATIONS

ALLUMAGE/COUPAGE(1)(PWR)

Insérez la façade amovible dans l'appareil et pressez la touche PWR pour mettre en fonction l'autoradio.

Pour éteindre l'autoradio, pressez encore la touche PWR, puis pressez la touche RELACHEMENT (14) pour extraire la façade.

Faites attention à ne pas extraire la façade lorsque l'autoradio est allumée.

SELECTION(2)/VOLUME(3)

Le contrôle VOLUME règle la sortie du son. Pour sélectionner les autres fonctions pressez légèrement la touche SEL (2) jusqu'à ce que la fonction choisie est visualisée sur l'afficheur. Employer les touches du VOLUME pour modifier les autres fonctions. La figure 1 montre la sélection des fonctions.

1. VOLUME (tourner)
2. SELECT(ION) (pousser)
3. GRAVES
4. AIGUS
5. BALANCE
6. FADER
7. LOUDNESS
8. DSP (ROCK - POP - CLASS - DSP OFF)
9. STEREO MONO Fig. 1

Contrôle VOLUME (3).

Augmentation ou diminution du volume en tournant le contrôle VOLUME. Ce bouton peut être utilisé pour ajuster la tonalités BASSES, AIGUÊS, BALANCE et FADER.

Il peut être utilisé aussi pour choisir les options des fonctions RDS/SDK.

RECEHERCHETA/ALARMETA (2)

Pressez la touche "SEL" (2) pendant plus de 2 secondes pour sélectionner les fonctions suivantes en tournant la contrôle Volume:

Mode RECHERCHE TA ou le mode ALARME TA

- Mode Recherche TA:

Quand une station syntonisée ne reçoit pas d'informations TP pendant 5 secondes, la radio passe à la station suivante qui n'a pas la même (PI) que la dernière station, mais qui a les informations TP.

Si vous sélectionnez ce système, quand il n'y a pas le signal TP, la radio ne recherche aucune station alternative mais elle émet un signal (ALARME) pour signaler l'absence du signal TP.

TONALITE PI / MUTE PI

- TONALITE PI

Lorsqu'une voiture roule dans une aire spéciale ayant un code PT mais le même AF, on entend une tonalité PI (DIP) de temps en temps. On peut entendre le son DIP pendant au moins 1 seconde.

- MUTE PI

Dans les mêmes conditions que nous venons de voir, la tonalité est mise à zéro pendant au moins 1 seconde.

FrançaisFr

(C) RESYNTONISATION L / RESYNTONISATION S

Le temps initial de recherche automatique TA ou de recherche PI est sélectionné. Lorsque l'information PI n'est pas trouvée pendant le temps de resyntonisation, la radio commence la resyntonisation à la prochaine station PI. Lorsque la même station PI n'est pas trouvée dans la première recherche cyclique, la radio va à la même station et elle attend pendant 4-5 minutes jusqu'à ce que le code PI soit reçu.

- Syntonie L: sélectionnée comme 90 secondes.

- Syntonie S: sélectionnée comme 30 secondes.

4. PRESELECTIONS (1,2,3,4,5,6)

(A) MODALITE RADIO:

Si appuyées légèrement, ces touches permettent de sélectionner directement une station présélectionnée. L'appui sur ces touches pendant plus de 1 seconde mémorise la station actuellement syntonisée. Lorsqu'on sélectionne la modalité PTY, la touche PTY est partagée de la manière suivante:

PTY groupe musique —— PTY groupe parlé —— ETEINT

MUSIQUE PARLE

1.Musique POP, Musique ROCK 1.JOURNAL PARLE, AFFAIRES, INFOS

2.Musique EASY, Musique LEGERE 2.SPORT, EDUCATION, PIECES

3.CLASSIQUE, AUTRE Musique 3.CULTURE, SCIENCES, DIVERS

4.JAZZ, COUNTRY4. PREVISIONS DU TEMPS, FINANCES,

ENFANTS

1. NATION M. OLDIES

6.Musique FOLK

RDS (Radio Data System) est un système d'informations numériques radio développé et introduit par l'EBU (European Broadcasting Union). Transmis sur le canal des émissions normales FM.

Le RDS offre une variété d'informations telles le nom des stations, le programme et les informations sur le trafic, ainsi que des fonctions utiles comme la syntonisation automatique des meilleurs signaux disponibles dans le programme choisi.

5. Fonction 'AF/REG' (FREQUENCES ALTERNATIVES)

Une légère pression sur cette touche permet de sélectionner la modalité AF/REG.

Lorsque la modalité AF/REG est sélectionnée, la radio contrôle continuellement le niveau du signal AF. L'appui sur cette touche pendant plus de 2 secondes active la modalité BRANCHE/DEBRANCHE Régional.

- Modalité Régionale BRANCHEE:

La commutation AF ou la Recherche PI SEEK est effectuée dans toutes les stations ayant le même code PI que la station actuelle. L'inscription REG s'affiche.

- Modalité Régionale DEBRANCHE

Le code Régional dans le format PI est ignoré lorsqu'on effectue la commutation AF ou la Recherche PI SEEK.

6. Fonction 'TA' (ANNONCESTRAFIC)

Une légère pression sur cette touche permet de brancher ou de débrancher la modalité TA. Lorsque la modalité TA est sélectionnée et une annonce sur le trafic est transmise
- Lorsque l'appareil est en modalité CD/MP3, elle commutera temporairement sur la modalité radio.
- Si le niveau du volume était sous le seuil bien audible, le niveau bien audible augmentera. - Lorsqu'on reçoit une station TP, l'inscription TP s'affiche.
Un appui plus long active la modalité TA LOCAL / TA DISTANCE est sélectionnée. - Modalité TA LOCAL
Lorsque le signal de branché est sous le seuil de réception, la radio ne commute pas sur cette station et l'auditeur n'entend pas les parasites. "TA LO" s'affiche pendant quelques secondes.
- Modalité EON TA DISTANCE
La commutation TA essaie de développer l'information de la station actuelle. "TA DX" s'affiche pendant quelques secondes.

7. Fonction 'PTY' (TYPE DE PROGRAMME)

Lorsqu'on sélectionne PTY, il est effectué par les touches de présélection ainsi que décrit dans les touches de présélection. Lorsqu'on sélectionne PTY, la radio commence à chercher l'information PTY correspondante et elle s'arrête si l'information PTY correspondante est trouvée.

8. TOUCHE + 10 (CD / USB - MP3)

SAUT 10 MORCEAUX HAUT.

9. TOUCHE MODE (MODE)

L'appui sur cette touche permet à l'utilisateur de sélectionner Modalité RADIO ou Modalité Lecteur CD - USB.

10. TOUCHE DE BANDE (BAND)

Chaque bande est commutée en appuyant l'une après l'autre sur les touches FM1-FM2-FM3-MW1-MW2. En modalite Lecteur CD / USB MP3, l'appui sur cette touche illustre sur l'afficheur LCD

TITLE - SONG - ARTIST - DIRECTORY

11. SYNTONISATION AUTOMATIQUE OU MANUELLE (FREQ HAUT>> OU FREQ BAS<<) (A) MODALITERADIO

Si appuyées légèrement, ces touches font fonction de Recherche Manuelle. Une pression de plus de 1 seconde active la Recherche Automatique.

(B) MODALITE LECTEUR USB-SD/MP3

Si appuyées légèrement, ces touches font fonction de SAUT MORCEAU HAUT ou BAS.

12. TOUCHE - 10 (CD / USB - MP3)

SAUT 10 MORCEAUX BAS

13. AFFICHEURLCD

L'afficheur à cristaux liquides illustre l'état actuel de réception des opérations.

CONTROLES LECTEUR MP3 (USB / SD / MMC)

15. PORTE USB

17. TOUCHE PAUSE

Durant la lecture, appuyer sur la touche PAUSE (17) 'PAUSE' pour arrêter momentanément la lecture. Appuyer de nouveau pour retourner à la lecture normale.

18. TOUCHE INTRO (Balayage de tous les morceaux)

L'appui sur cette touche affiche l'indication 'SCN' et effectue la reproduction des 10 premières secondes de chaque morceau.

19. TOUCHE REPEAT 'REPEAT'

L'appui sur cette touche affiche l'indication 'RPT' et la lecture du morceau actuel est répétée jusqu'à ce que le mode répétition soit effacé en appuyant à nouveau sur la touche 'RPT'.

20. TOUCHE RANDOM 'SHUFFLE' (CASUEL)

L'appui sur cette touche affiche l'indication 'SHF' et chaque morceau du disque est lu dans un ordre casuel et non dans la séquence normale. Pour effacer le mode Casuel, appuyer à nouveau sur la touche 'SHUFFLE' (20).

21. TOUCHE RESET

La touche Reset (21) se trouve sur la façade interne. Utilisez la pointe d'un stylo à bille ou d'un autre objet métallique pour l'actionner. La touche Reset doit être utilisée dans les cas suivants:

• installation initiale de l'appareil, après avoir branché tous les câbles,
• défaut de fonctionnement de toutes les touches,
• symbole d'erreur affichée.

Comment effectuer la recherche des morceaux MP3

A. Recherche directe de la piste

Appuyer sur la touche de BAND (12) une fois, à l'afficheur apparaît "TRK SCH": Toumer le contrôle de Volume (3) pour lister les numéros.

Puis appuyer sur ENTER (10) pour confrimer.

B. Recherche par nom d'Album (Directory) ou de Piste (File)

Appuyer sur la touche de band (12) deux fois, à l'afficheur apparaît "FILE SCH". Entrer la lettre directement. L'appareil cherche les pistes et les albums qui ont la même lettre initiale entrée. Les pistes et les albums sont listées avec les touches de VOLUME HAUT/BAS. Si le nome sélectionné est d'un album, ont peut entrère dans l'album en pressant la touche ENTER et continuer la recherche de la piste avec les touche de VOLUME HAUT/BAS. La pièce sélectionnée peut être lue en pressant sur la touche ENTER.

Tourner le contrôle de Volume (3) dans les deux sens pour lister les caratères alphanumériques. Puis appuyer sur ENTER (10) pour confrimer.

C. Recherche par Album

Rechercher l'album avec les touches de VOLUME HAUT/BAS. En mode lecture MP3, appuyer sur la touche de BAND (12) trois fois. Le nom du premier album sera montré. Appuyer sur VOLUME HAUT/BAS pour naviguer dans l'album, puis presser ENTER pour sélectionner l'album désiré. Pour choisir les pièces dans l'album sélectionné, appuyer sur VOLUME HAUT/BAS puis presser ENTER pour confirmer la pièce.

ID3 TAG

Appuyer sur DISPLAY à maintes reprises pour montrer l'information ID3 TAG. Si le document MP3 est fournin de ID3 TAG, appuyer sur DISPLAY à maintes reprises pour montrer l'information comme suivant:

TITRE CHANSON > ARTISTE>TITRE ALBUM > ANNEE> COMMENTAIRES

Si il y a quelque information ID3-TAG pas présente, appuyer sur DISPLAY à maintes reprises pour montrer l'information comme suivant:

FrançaisFra

Si il y n'y a pas d'information ID3 TAG, appuyer sur DISPLAY, apparaîtra "NO ID3 TAG" à l'afficheur. Le nom et le numéro du document passeront en continuation sur l'afficher pendant la lecture.

SPECIFICATIONS

LECTEUR CD/MP3

Rapport Signal/Brouillage > 70dB

Séparation Canal > 50 dB (1KHz)

Réponse en fréquence 20Hz - 20 KHz

SYNTONISATEUR FM

Sensibilité 2 dBμ

Séparation Stéréo 35dB

Rapport Signal/Brouillage 55dB

Gamme fréquence FM 87.5 - 108MHz

Gamme fréquenceAM 522-1620 KHz

Pas Canal 50 kHz

Fréquence intermédiaire 10.7MHz

SORTIE PREAMPLIFIEE

Sortie 350mV (MAX)

Impédance 10kOhm

GENERALITES

Voltage alimentation 13.8V DC (10.8-15.6V), Negative à la masse

Impédance haut-parleurs 4 ou 8 Ohms

Puissance maximale de sortie 7W (RMS) x 4 canaux

Les spécifications et le design peuvent changer sans avis préalable.

SICHERHEITSHINWEISE

- Votre nouvel appareil a été fabriqué et monté en étant soumis aux nombreux tests ROADSTAR. Nous espérons que cet appareil vous donnera entière satisfaction. Avant de vous adonner à ces activités, veuillez lire attentivement ce manuel d'instructions. Conservez-le à portée de main à fin de référence ultérieure.
