Type de produit	Autoradio numérique avec Bluetooth
Marque	Roadstar
Modèle	RU-285BT/HP
Dimensions (L x H x P)	178 mm x 50 mm x 100 mm
Poids	0,75 kg
Alimentation	12 V CC (véhicule)
Puissance de sortie	4 x 50 W (max)
Tuner radio	FM/AM avec RDS
Bluetooth	Version 5.0, main-libre et streaming audio
Entrées	USB, AUX 3,5 mm, entrée antenne
Sorties	4 x haut-parleurs, sortie préampli caisson de basses
Lecture	MP3, WMA, WAV via USB/SD (carte SD jusqu'à 32 Go)
Écran	LCD rétroéclairé
Fonctions principales	Appels mains libres, commandes au volant compatibles, réglages audio (basses, aigus, balance, fader)
Entretien et nettoyage	Nettoyer avec un chiffon doux sec, éviter les solvants
Sécurité	Fusible de protection inclus, façade amovible pour antivol
Pièces détachées	Télécommande fournie, façade amovible
Réparabilité	Fabriqué en Chine, réparation par service après-vente agréé
Informations générales	Garantie 2 ans, manuel d'utilisation inclus

FOIRE AUX QUESTIONS - RU-285BT/HP ROADSTAR

Comment connecter mon téléphone en Bluetooth ?

Activez le Bluetooth sur votre téléphone, puis appuyez sur le bouton BT de l'autoradio. Sélectionnez RU-285BT dans la liste des appareils disponibles. Le code d'appairage est 0000 si demandé.

Pourquoi l'autoradio ne s'allume-t-il pas ?

Vérifiez le fusible (situé à l'arrière de l'appareil) et les connexions d'alimentation. Assurez-vous que le câble rouge (ACC) est branché sur une source 12 V commandée par le contact.

Comment régler l'égaliseur ?

Appuyez sur le bouton SEL pour accéder au menu. Tournez la molette pour sélectionner EQ, puis choisissez un préréglage (Pop, Rock, Jazz, etc.) ou réglez manuellement les basses et aigus.

Comment remettre l'appareil aux réglages d'usine ?

Appuyez sur le bouton RESET à l'aide d'un stylo ou d'un trombone. Cela réinitialisera tous les réglages et effacera les appareils Bluetooth appairés.

Quel type de carte SD puis-je utiliser ?

L'autoradio accepte les cartes SD/SDHC jusqu'à 32 Go formatées en FAT16 ou FAT32. Les cartes SDXC ne sont pas compatibles.

Comment améliorer la réception radio ?

Assurez-vous que l'antenne est correctement branchée et déployée. Évitez les interférences en éloignant l'antenne des câbles d'alimentation. Vous pouvez aussi installer un amplificateur d'antenne.

Puis-je connecter un amplificateur externe ?

Oui, l'autoradio dispose d'une sortie préampli (RCA) pour caisson de basses. Vous pouvez connecter un amplificateur externe sur les sorties avant/arrière si votre modèle les possède.

Comment changer la langue du menu ?

Appuyez sur SEL, tournez la molette jusqu'à LANG (ou LANGUAGE), puis sélectionnez la langue souhaitée (Français, Anglais, etc.).

L'autoradio ne reconnaît pas ma clé USB, pourquoi ?

Formatez la clé USB en FAT32 et vérifiez qu'elle contient des fichiers audio (MP3, WMA). La capacité maximale supportée est de 32 Go. Évitez les clés USB 3.0.

Comment retirer la façade pour la sécurité ?

Appuyez sur le bouton RELEASE (ou DETACH) situé sur le côté de la façade, puis faites glisser la façade vers le haut pour la retirer. Rangez-la dans son étui de protection.

MODE D'EMPLOI RU-285BT/HP ROADSTAR

Se produit répond aux critères minima prévus par la directive 89/336/CEE et il a été construit conformément aux normes EN50013, EN50020.

Manuel d'instructions

- Votre nouvel appareil a été fabriqué et monté en étant soumis aux nombreux tests ROADSTAR. Nous espérons que cet appareil vous donnera entière satisfaction. Avant de vous adonner à ces activités, veuillez lire attentivement ce manuel d'instructions. Conservez-le à portée de main à fin de référence ultérieure.

Le symbole "point d'exclamation" à l'intérieur d'un triangle avertit l'utilisateur que d'importantes instructions d'utilisation et de maintenance sont contenues dans le mode d'emploi.

Le symbole "éclair" à l'intérieur d'un triangle sert à avertir l'utilisateur de la présence du courant à l'intérieur de l'appareil qui pourrait constituer un risque.

Afin de minimiser les risques, ne pas ouvrir le boîtier ni ôter le dos de l'appareil. En cas de panne, faites appel aux techniciens qualifiés pour les réparations. L'appareil ne renferme aucune pièce réparable par l'utilisateur.

Un rayonnement laser invisible est présent lorsque l'appareil est ouvert ou le verrouillage de sécurité est inopérant. Eviter toute exposition directe au rayon laser. L'utilisation des commandes, réglages ou procédés autres que ceux stipulés dans le présent mode d'emploi sont dangereux.

L'appareil ne doit pas être exposé à l'humidité ou à la pluie.

L'appareil doit être gardé dans un endroit suffisamment ventilé.

L'appareil ne doit pas être exposé à la lumière directe du soleil ou à des sources de chaleur.

Autoradio FM Stéréo Digitale PLL avec lecteur de USB / SD / MMC /MP3, Syntoniseur système Radio Data System avec EON et PTY, Façade frontaledétachable et Bluetooth.

MODED'EMPLOI

Veuillez lire attentivement ce mode d'emploi, afin de familiariser avec votre nouvel appareil avant de l'utiliser pour la première fois. Veuillez s'il vous plaît garder ce mode d'emploi comme référence pour le futur.

TABLE DES MATIERES

• Emplacement des Commandes
• Caractéristiques
• Installation
• Précautions et Entretien
• Connexions
• Opérations
• Spécifications

EMPLACEMENT DES COMMANDES

1. TOUCHE MARCHE/ARRET + SÉLECTEUR MODE (RADIO/USB/SD/AUX-IN)
2. TOUCHE SELECTION LOUDNESS / DSP / DX - LOC / STEREO - MONO / TA / PI / BEEP
3. VOLUME BAS/HAUT (+ REGLAGE BAS/AIGUS/BALANCE/FADER)
4. TOUCHES DE PRESELECTION RADIO (1,2,3,4,5,6)
5. TOUCHE MP3 + 10
6. TOUCHE PLAY / PAUSE
7. TOUCHE INTRO
8. TOUCHE DE REPETITION USB / SD (MP3 REPEAT)
9. TOUCHE RANDOM (LECTURE ALEATOIRE USB / SD)
10. TOUCHE BANDE + BLUETOOTH
11. SYNTONIE AUTOMATIQUE OU MANUELLE (HAUT TUN>> /BAS TUN<< / SAUT/ USB / SD / MMC (MP3)
12. TOUCHE MUTE + HOROLOGE
13. AFFICHEUR LCD
14. TOUCHE RELACHEMENT FAÇADE

15. USB PORT

16. SD CARD SLOT IN

17. ENTRÉE AUDIO EXTERNE
18. TOUCHE MP3 - 10

CARACTERISTIQUES

Cette autoradio douée de façade amovible, FM/FM stéréo, lecteur USB-SD/MP3 a les suivantes caractéristiques :

• Contrôle électronique Volume, Aigus, Bas, Balancement, Fader
• Syntonie électronique de précision douée de circuit PLL.
  • 18 stations mémorisables (6FM1 + 6FM2 + 6FM3)
• Loudness
• Interrupteur Marche/Arrêt illuminé
• Contrôle syntonie Manuelle/Automatique Haut/Bas
• Sèlecteur Bande pour la sélection de FM1, FM2 ou FM3
• Contrôle display (Fréquence, Nom station, Type de programme)
• Fonction horloge en RDS
  • Fonction Répétition USB / SD / MMC
• Lecteur et fichiers MP3 enregistrés sur de USB / SD / MMC
• Prise de sortie PRE (type RCA) pour la connexion à l'amplificateur
• Façade amovible qui fonctionne d'antivol
• Système d'illumination
• Fonctions RDS : PI (Identification Programme) TA (Annonce Traffic)

PS (Service Nom Programme) PTY (Type Programme)

AF (Liste Fréquences Alternatives)

TP (Programme Trafic)

INSTALLATION

PRECAUTIONS

• Choisir l'emplacement du montage en veillant à ce que l'appareil ne gène pas le conducteur au volant.
• Eviter d'installer l'appareil dans un endroit exposé à des températures élevées, comme les rayons directs du soleil ou l'air chaud de l'installation de chauffage ou
  bien dans un endroit expose à la poussière, salette ou à de fortes vibrations. • No se servir que des outils de montages fournis pour effectuer une installation sûre
• S'assurer d'avoir ôté la façade extractible avant d'installer l'appareil..

Français Fra

EXEMPLEDE MONTAGE

Installation dans le tableau de bord

Nota: Garder la clé de déblocage dans un endroit sûr pour vous permettre, le cas échéant, d'extraire l'appareil de l'auto.

Comment placer et enlever la façade.

La façade peut être enlevée de façon à éviter que l'appareil puisse être volé.

COMMENTENLEVERLA FACADE

Avant tout, s'assurer d'avoir pressé le bouton PWR (êteint) (1). Presser ensuite le bouton RELEASE (14) et la retirer en tirant vers soi comme le montre le dessin.

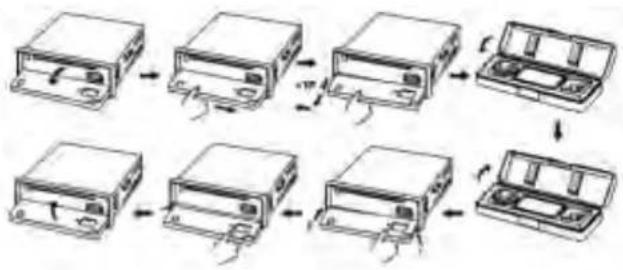

COMMENT REMETTRE LA FACADE

Portez la partie B de la façade à la zone A de l'appareil comme le montre la figure et pressez tant que vous n'entendez pas un déclic.

Faites attention à ne pas exercer aucune pression sur le display et sur les autres touches.

CONNECTEUR ISO "BUILD-IN"(INTÉGRÉ)

Prise RCA Line Out (Arriere) –

Gris : Rouge (droit)

: Blanc (gauche)

CONNECTEURA

1.

2.

3.

1. MEMOIRE + 12V PERMANENT

2. SORTIE ANTENNE AUTOMATIQUE

6.

1. +12V (A LA CLEF D'IGNITION)

2. MASSE

N.B.:

Le fil +12V N°7 du connecteur A, doit être connecté sous clef de démarrage pour éviter que la batterie de la voiture se décharge lorsque cette dernière n'est pas utilisée pendant longtemps.

CONNECTEURB

1. HAUT-PARLEUR ARRIERE DROIT (+)
2. HAUT-PARLEUR ARRIERE DROIT (-)
3. HAUT-PARLEUR AVANT DROIT (+)
4. HAUT-PARLEUR AVANTR DROIT (-)
5. HAUT-PARLEUR AVANT GAUCHE (+)
6. HAUT-PARLEUR AVANT GAUCHE (-)
7. HAUT-PARLEUR ARRIERE GAUCHE (+)
8. HAUT-PARLEUR ARRIERE GAUCHE (-)

Si un fusible est grillé, contrôler la connexion électrique et remplacer le fusible. Si le fusible se grille même après avoir été remplacé, il se peut qu'il y ait un mauvais fonctionnement à l'intérieur. Dans ce cas, consultez le revendeur le plus proche.

Attention

Utiliser des fusible ayant l'ampérage spécifié pour chaque câble. L'emploi de fusibles possédant un ampérage supérieur pourrait provoquer de graves dommages.

OPÉRATIONS

ALLUMAGE/COUPAGE (1) (PWR)

Insérez la façade amovible dans l'appareil et pressez la touche PWR pour mettre en fonction l'autoradio.

Pour éleindre l'autoradio, pressez encore la touche PWR, puis pressez la touche RELACHEMENT (14) pour extraire la façade.

Faites attention à ne pas extraire la façade lorsque l'autoradio est allumée.

SELECTION (2) /VOLUME (3)

Le contrôle VOLUME règle la sortie du son. Pour sélectionner les autres fonctions pressez légèrement la touche SEL (2) jusqu'à ce que la fonction choisie est visualisée sur l'afficheur. Employer les touches du VOLUME pour modifier les autres fonctions. La figure 1 montre la sélection des fonctions.

Français Fra

1. VOLUME (tourner)
2. SELECT(ION) (pousser)
3. GRAVES
4. AIGUS
5. BALANCE
6. FADER
7. LOUDNESS
8. DSP (ROCK - POP - CLASS - DSP OFF)
9. TAVOLUME
10. REGIONAL ON/OFF
    11 DX/LOC
11. STEREO MONO

Contrôle VOLUME (3).

Augmentation ou diminution du volume en tournant le contrôle VOLUME. Ce bouton peut être utilisé pour ajuster la tonalités BASSES, AIGUÊS, BALANCE et FADER.

Il peut être utilisé aussi pour choisir les options des fonctions RDS/SDK.

AFON/OFF

Pour permettere ou désactiver la fonction AF (Alternative Frequency).

PTYON/OFF

Pour permettere ou désactiver la fonction PTY (Program Type).

RECEHERCHETA / ALARME TA (2)

Pressez la touche "SEL" (2) pendant plus de 2 secondes pour sélectionner les fonctions suivantes en tournant la contrôle Volume:

Mode RECHERCHE TA ou le mode ALARME TA

- Mode Recherche TA:

Quand une station syntonisée ne reçoit pas d'informations TP pendant 5 secondes, la radio passe à la station suivante qui n'a pas la même (PI) que la dernière station, mais qui a les informations TP.

Si vous sélectionnez ce système, quand il n'y a pas le signal TP, la radio ne recherche

Français Fra

aucune station alternative mais elle émet un signal (ALARME) pour signaler l'absence du signal TP.

TONALITE PI / MUTE PI

- TONALITE PI

Lorsqu'une voiture roule dans une aire spéciale ayant un code PT mais le même AF, on entend une tonalité PI (DIP) de temps en temps. On peut entendre le son DIP pendant au moins 1 seconde.

- MUTE PI

Dans les mêmes conditions que nous venons de voir, la tonalité est mise à zéro pendant au moins 1 seconde.

(C) RESYNTONISATION L / RESYNTONISATION S

Le temps initial de recherche automatique TA ou de recherche PI est sélectionné.

Lorsque l'information PI n'est pas trouvée pendant le temps de resyntonisation, la radio commence la resyntonisation à la prochaine station PI. Lorsque la même station PI n'est pas trouvée dans la première recherche cyclique, la radio va à la même station et elle attend pendant 4-5 minutes jusqu'à ce que le code PI soit reçu.

• Syntonie L: sélectionnée comme 90 secondes.
• Syntonie S: sélectionnée comme 30 secondes.

MODEBEEP (2)

Pressez la touche "SEL" (2) pendant plus de 2 secondes pour sélectionner :

BEEP ON: Le signal sonore " BIP " est audible quand vous appuyez sur toutes les touches BEEP OFF: Le signal sonore " BIP " est desactivé.

4. PRESELECTIONS (1,2,3,4,5,6)

(A) MODALITE RADIO:

Si appuyées légèrement, ces touches permettent de sélectionner directement une station présélectionnée.

(B) MODALITE LECTEUR MP3

1. PAUSE 2. BALAYAGE 3. REPETITION 4. CASUEL

LAFONCTION RDS. QU'EST-CE QUE LE SYSTEME RDS?

RDS (Radio Data System) est un système d'informations numériques radio développé et introduit par l'EBU (European Broadcasting Union). Transmis sur le canal des émissions normales FM.

Le RDS offre une variété d'informations telles le nom des stations, le programme et les informations sur le trafic, ainsi que des fonctions utiles comme la syntonisation automatique des meilleurs signaux disponibles dans le programme choisi.

-Fonction 'AF/REG' (FREQUENCES ALTERNATIVES)

Une légère pression sur cette touche permet de sélectionner la modalité AF/REG. Lorsque la modalité AF/REG est sélectionnée, la radio contrôle continuellement le niveau du signal AF. L'appui sur cette touche pendant plus de 2 secondes active la modalité BRANCHE/DEBRANCHE Régional.

- Modalité Régionale BRANCHEE:

La commutation AF ou la Recherche PI SEEK est effectuée dans toutes les stations ayant le même code PI que la station actuelle. L'inscription REG s'affiche.

- Modalité Régionale DEBRANCHE

Le code Régional dans le format PI est ignoré lorsqu'on effectue la commutation AF ou la Recherche PI SEEK.

-Fonction 'TA' (ANNONCES TRAFIC)

Une légère pression sur cette touche permet de brancher ou de débrancher la modalité TA. Lorsque la modalité TA est sélectionnée et une annonce sur le trafic est transmise

- Lorsque l'appareil est en modalité CD/MP3, elle commutera temporairement sur la modalité radio.

- Si le niveau du volume était sous le seuil bien audible, le niveau bien audible augmentera. - Lorsqu'on reçoit une station TP, l'inscription TP s'affiche.

Un appui plus long active la modalité TA LOCAL / TA DISTANCE est sélectionnée.

- Modalité TA LOCAL

Lorsque le signal de branché est sous le seuil de réception, la radio ne commute pas sur cette station et l'auditeur n'entend pas les parasites. "TA LO" s'affiche pendant quelques secondes.

- Modalité EON TA DISTANCE

La commutation TA essaie de développer l'information de la station actuelle. "TA DX" s'affiche pendant quelques secondes.

Si appuyées légèrement, ces touches permettent de sélectionner directement une station

Français Fra

présélectionnée. L'appui sur ces touches pendant plus de 1 seconde mémorise la station actuellement syntonisée. Lorsqu'on sélectionne la modalité PTY, la touche PTY est partagée de la manière suivante:

PTY groupe musique — PTY groupe parlé — ETEINT

MUSIQUE PARLE

1. Musique POP, Musique ROCK 1. JOURNAL PARLE, AFFAIRES, INFOS

2. Musique EASY, Musique LEGERE 2. SPORT, EDUCATION, PIECES

3. CLASSIQUE, AUTRE Musique 3. CULTURE, SCIENCES, DIVERS

4.JAZZ, COUNTRY 4. PREVISIONS DU TEMPS, FINANCES, ENFANTS

1. NATION M, OLDIES 5. SOCIAL, RELIGION, TELEPHONE

6.Musique FOLK 6. VOYAGES, DIVERTISSEMENT, DOCUMENTAIRES

(B) MODALITE LECTEUR MP3

1. PAUSE 2. BALAYAGE 3. REPETITION 4. CASUEL

L'appui sur cette touche permet à l'utilisateur de sélectionner

Modalité RADIO ou Modalité Lecteur USB-SD/MP3 ou AUX-IN

-TOUCHE DE BANDE (BAND)

Chaque bande est commutée en appuyant l'une après l'autre sur les touches FM1-FM2-FM3.

-SYNTONISATION AUTOMATIQUE OU MANUELLE (FREQ HAUT>> OU FREQ BAS<<) (A) MODALITE RADIO

Si appuyées légèrement, ces touches font fonction de Recherche Manuelle.

Une pression de plus de 1 seconde active la Recherche Automatique.

(B) MODALITE LECTEUR USB-SD/MP3

Si appuyées légèrement, ces touches font fonction de SAUT MORCEAU HAUT ou BAS.

- TOUCHE MUTE

Pousser la touche MUTE pour annuler le volume. Pousser de nouveau pour reporter le volume au niveau précédent.

-AFFICHEURLCD

L'afficheur à cristaux liquides illustre l'état actuel de réception des opérations.

CONTROLESLECTEUR MP3 (USB / SD / MMC)

-PORTE USB

16. SLOT SD / MMC

1. Presser (14) pour abaisser le panneau frontal.
2. Introduire la Card SD/MMC dans l'entrée pour Card.
3. Fixer le panneau frontal au poste principal de nouveau. La lecture commence automatiquement.

-TOUCHE PAUSE

Durant la lecture, appuyer sur la touche PAUSE (17) 'PAUSE' pour arrêter momentanément la lecture. Appuyer de nouveau pour retourner à la lecture normale.

- TOUCHE INTRO (Balayage de tous les morceaux)

L'appui sur cette touche affiche l'indication 'SCN' et effectue la reproduction des 10 premières secondes de chaque morceau.

-TOUCHE REPEAT 'REPEAT'

L'appui sur cette touche affiche l'indication 'RPT' et la lecture du morceau actuel est répétée jusqu'à ce que le mode répétition soit effacé en appuyant à nouveau sur la touche 'RPT'.

L'appui sur cette touche affiche l'indication 'SHF' et chaque morceau du disque est lu dans un ordre casuel et non dans la séquence normale. Pour effacer le mode Casuel, appuyer à nouveau sur la touche 'SHUFFLE' (20).

ID3 Tag

Si le document MP3 est fournin de ID3 TAG, l'information comme suivant:

TITRE CHANSON > ARTISTE > TITRE ALBUM > ANNEE > COMMENTAIRES

à l'afficheur. Le nom et le numéro du document passeront en continuation sur l'afficher pendant la lecture.

COMMENT UTILISER LE BLUETOOTH DANS VOTRE AUTORADIO

Comment accoupler le téléphone à l'autoradio

Avant de pouvoir faire des appels par votre autoradio, on doit réaliser l'accouplement entre le téléphone et l'autoradio. L'accouplement est une procédure pour connecter deux dispositifs Bluetooth.

36

Français Fra

1. La fonction de Bluetooth de ce poste est toujours activé, commencer l'accouplement de vitre téléphone portable. Se référer au manuel de votre portable sur comment accoupler correctement.
2. Activez la recherche de dispositifs Bluetooth disponibles, "RU-28 5BT" apparaît.
3. Après avoir accouplé avec succès (BT-OK est visualizee), connecter à l'autoradio s'il ne se connecte pas automatiquement.

Comme appeler / recevoir appels

1. composer le numéro utilizzando téléphonique avec le votre téléphone.
2. Quand est un appel en entrée, presser "BAND" pour la recevoir.
3. Appuyez sur la touche BAND pour mettre fin à l'appel.

SPECIFICATIONS

SYNTONISATEUR FM

Sensibilité 2 dBμ

Séparation Stéréo 35dB

Rapport Signal/Brouillage 55dB

Gamme fréquence 87.5 – 108MHz

Pas Canal 50 kHz

Fréquence intermédiaire 10.7MHz

SORTIE PREAMPLIFIEE

Sortie 350mV (MAX)

Impédance

10kOhm

GENERALITES

Voltage alimentation 13.8V DC (10.8-15.6V), Negative à la

masse Impédance haut-parleurs 4 ou 8 Ohms

Puissance maximale de sortie (RU-285BT) 7,5W (RMS) x 4 canaux

Puissance maximale de sortie (RU-285BT/HP) 25W (RMS) x 4 canaux

Les spécifications et le design peuvent changer sans avis préalable.

ATTENZIONE
