Tipo de produto	Placa de cozimento por indução embutir
Marca	Hotpoint-Ariston
Modelo	KIC 644 DD Z
Categoria	Fogão (placa de cozimento)
Alimentação elétrica	220-240 V ~ 50 Hz, monofásico; potência total 7200 W
Número de zonas de cozimento	4 zonas de indução
Potência das zonas	Dianteira esquerda: 1420 W (Booster 2500 W); Dianteira direita: 2230 W (Booster 3000 W); Traseira esquerda: 2250 W (Booster 3500 W); Traseira direita: 4200 W (Booster 2000 W)
Funções principais	Booster, programador de cozimento (1-99 min), temporizador, bloqueio dos comandos, detecção de recipiente, desligamento de segurança
Comandos	Teclas táteis com display LED; seleção de zona, ajuste de potência, programação
Manutenção e limpeza	Limpar com esponja úmida e produto específico para vitrocerâmica; usar raspador para sujeiras incrustadas; evitar produtos abrasivos
Segurança	Bloqueio infantil, indicador de calor residual, desligamento automático em caso de superaquecimento, corte omnipolar requerido
Dimensões de recorte (L x P)	Não especificado no manual (estimativa: aproximadamente 56 x 49 cm para um modelo comum de 4 zonas)
Peso	Não especificado
Número de páginas do manual	84 páginas
Perguntas feitas pelos usuários	11 perguntas

Perguntas frequentes - KIC 644 DD Z HOTPOINT-ARISTON

Como acender uma zona na placa de cozimento KIC 644 DD Z?

Para acender uma zona, pressione a tecla de seleção correspondente e ajuste a potência desejada com as teclas + e -. Um bip soa ao ligar.

Como usar a função Booster?

Pressione a tecla Booster para ativar a sobrealimentação (3000 W máx.). O indicador acende. O booster desliga automaticamente após 4 minutos. Durante a ativação, a potência da zona adjacente pode ser reduzida.

Como bloquear os comandos para segurança infantil?

Pressione a tecla de bloqueio. O indicador correspondente acende. Para desbloquear, pressione novamente a tecla por alguns segundos. O bloqueio permanece ativo mesmo após desligar a placa.

O que fazer se o display mostrar 'F' seguido de um número?

Isso indica superaquecimento dos componentes eletrônicos. A placa desliga automaticamente. Aguarde a temperatura baixar, o display desaparece e a placa pode ser usada novamente.

Quais tipos de panelas usar em uma placa de indução?

Use recipientes ferromagnéticos (ferro fundido, aço esmaltado, inox especial para indução). Verifique com um ímã. O fundo deve ser plano e de boa espessura, e o diâmetro adequado à zona de aquecimento.

Como programar o tempo de cozimento?

Selecione a zona, ajuste a potência, pressione a tecla programadora, ajuste o tempo (1-99 min) com +/-, confirme. A contagem regressiva inicia. Um sinal sonoro indica o fim.

Como usar o temporizador independente?

A placa deve estar ligada. Pressione a tecla programadora até que o indicador do temporizador acenda, ajuste o tempo (máx. 99 min) com +/- e confirme. O temporizador conta sem afetar as zonas.

Como limpar a placa vitrocerâmica?

Use uma esponja úmida e um produto de limpeza especial para vitrocerâmica. Para sujeiras incrustadas, use um raspador quando a superfície ainda estiver quente. Evite produtos abrasivos e esponjas metálicas.

Quais ruídos são normais durante o uso?

Zumbido (vibração dos componentes), leve assobio (panela vazia), crepitação (fundo da panela), ruído do ventilador de resfriamento. Esses ruídos são normais para a tecnologia de indução.

Como ativar o modo demonstração?

Desligue todas as zonas. Pressione simultaneamente + e - por 6 segundos. Solte, depois pressione a tecla programadora. 'DE' e 'MO' aparecem. Para sair, repita a operação até 'DE' e 'OF'.

MANUAL DE UTILIZADOR KIC 644 DD Z HOTPOINT-ARISTON

Mode d'emploi Manutenção eeguardados

TABLE DE CUISSON

Sommaire

Mode d'emploi,1

ATTENTION,2

Instruções para a utilização

PLANO

Indices

Instruções para a utilização,1

ATENÇA,O,2

Descrição do aparelho-Painel de comandos,7

Instalacao, 36

Manutenção eeguardados,43

Descrição técnica dos modelos,43

DE

Deutsch

Bedienungsanleitung

KoCHFELD

Inhaltsverzeichnis

O paine de comandos descripto a seguir está representado para fins explicativos: pode não ser uma exacta reproducao do Modelo comprado.

1 Botão AUMENTO POTÊNCIA para ligar a chapa e regular a potência (veja Inicio e Utilização).
2 Botão DIMINUIÇÃO POTÊNCIA para regular a potência e deslagar a chapa (veja Inicio e Utilização).
3 Indicador luminoso ZONA DE COZEDURA SELECTIONADA indica que a zona de cozedura relativa foi selecionada e são portanto possiveis as varias regulações.
4 Botão SELECCAO ZONA DE COZEDURA para selecionar a zona de cozedura desejada.
5 Indicador POTÊNCIA sinaliza visualmente o;nivel de calor alcâncado.
6 Botão ON/OFF para ligar e desligar o aparelho.
7 Indicador ON/OFF: sinaliza se o aparelho está aceso ou apagado.
8 Botão TIMER DE PROGRAMAÇÃO para regular a programação da duração de uma cozedura (veja Início e Utilização).
9 Display TIMER DE PROGRAMAÇAO: visualiza as escolhas relativas à programação (veja Inicio e utilizes).
10 Indicações luminos ZONA DE COZEDURA PROGRAMADA: indicam as zonas de cozedura quando se inicia uma programação (veja Inicio e utilizesçao).
11 Botão BLOQUEIO DOS COMANDOS para impedir 修改 acidentais das regulações do plano de cozedura (veja Inicio e Utilização).
12 Indicador luminoso COMANDOS BLOQUEADOS: sinaliza o bloqueio dos comandos (veja Inicio e Utilização).
13 Botão BOOSTER para ligar a super alimentação - 3000 W - da zona de cozedura (veja Inicio e Utilização).
14 Indicador luminoso BOOSTER indica que está activa a funcao de super alimentacao booster.
15 Indicador luminoso CONTADOR DE MUNITOS* indica que está activo o controle de minutos.

! Este produits satisfaz os requisitos impostos pela nova Direcixa Europeia sobre a limitacao dos consumos energeticos em stand-by.

Se não se efectuaram operações por 2 horas, depuis que os指示ores de calor residuo e daventoinha (se presentes) se desligarem, o aparecido coloca-se automaticamente na modalidade .off mode..

O aparelho voltará para a modalidade operativa ao carregar na tecla ON/OFF.

• Há somente em outros modelos.

DE

! É importante guardar este folheto para poder consulha-lo a qualquer momento. No caso de vendacessao ou mudanca, assegure-se que o mesmo permanece com o aparelho para informar o novo proprietario sobre o functiOnamento e sobre as respectivas advertencias.
! Leia com atenção as instruções: há informações importantes sobre a instalação, a utilização e a segurança.

Posicionamento

! As embalagens não são brinquados para ascriçances de devem ser eliminadas em conformidade com as regras de colecta diferenciada (veja em Precauções e Conselho).
!A instalacao deve ser realizada segudo estas instruções e por pessoal profissional qualificado. Uma instalacao errada pode causar danos a pessoas, animais ou objectos.

Encaixe

Para garantir um bom funciona do aparecido é necessário que o|móvel sera decharacteristicadesadequadas.

• o material do plano de apoio deve resistir a umatemperatura de aproximadamente 100^
• se desejar instalar o plano de cozedura sobre umorno, este deve ser equipado com de umsystema dearrefecimento com ventilacao forcad;
• evite instalar o plano de cozedura sobre uma boaquina de lavar louça: se for faze-lo, instale um elemento de separação entre osinous aparelhos com retençao herética;
• conforme o plano de cozedura que desejar instalar (veja figuras), o não do molevdeerva ter as seguintes dimensoes:

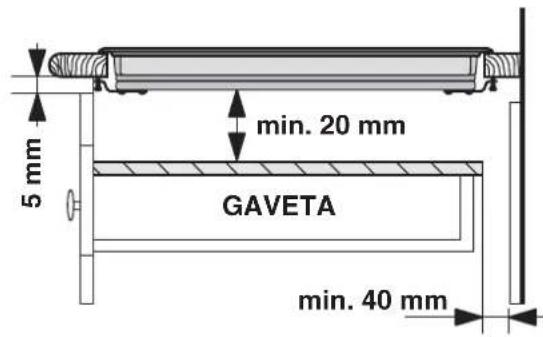

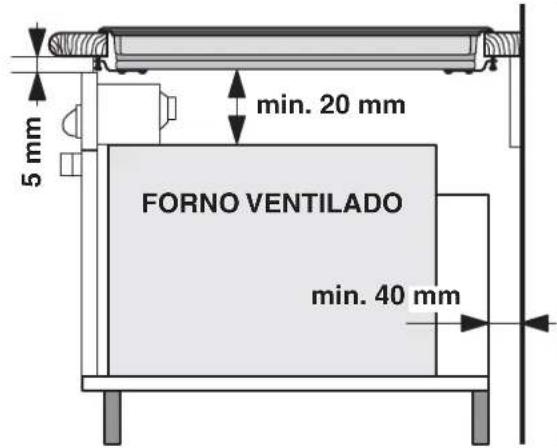

Ventilacao

Para consentir uma adequada ventilacao e para evitar o supraquecimento das superficies ao redor do aparelho, o plano de cozedura deve ser posicaoado:

• a uma distança minima de 40 mm da parede deTRS ou de quaisquer outras superficies verticas;
• de forma a manter uma distência minima de 20 mm entre o vao para o encaixe e o mover abaixo dele.
• Os moveris situados ao lado, com alta superior aquela do plano de trabalho, devem ser situados ao

menos 600 mm do bordo do mesmo plano.

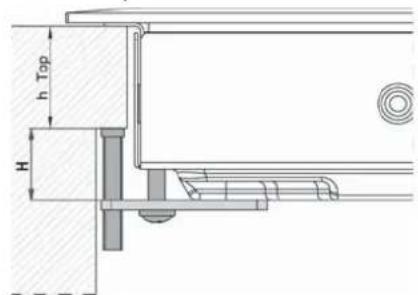

Fixação

A instalação do aparecido deve ser realizada sobre uma superficie de apoio perfeitamente plana.

As deformações eventualmente provocadas por uma fixação errada poderaralterascharacteristicaseas performancesdo plano decozedura.

O comprimento do parafuso de regulação dos ganchos de fixação deve ser configurado antes da sua montagem, conforme a espessura do plano de apoio:

• 30 mm de espessura: parafuso 23 mm;
• 40mm de espessura: parafuso 13mm .

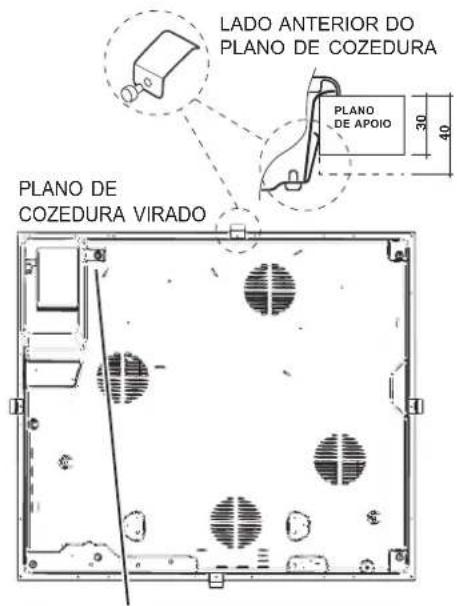

Para a fixação proceder da segunte maneira:

1. Com os parafusos sem ponta, parafusat as 4 molas de centragem nos furos colocados no centro de cada lado do plano;
2. introduza o plano de cozedura no vao do mover a exercer uma adequacao pressao no inteiro perimetro para o plano de cozedura prender-se perfeitamente no plano de apoio.
3. para os planos com perfis laterais: às per se inserto o plano de cozedura no molev, inserir os 4 ganchos de fixação (cada um com o seu perno) no perimetro inferior do plano de cozedura, parafusando-os com os parafudos compridos com ponta até que o vidro fique aderente ao plano de apoio.

!É indispensable que os parafudos das molas de centragem sejam accessiveis.

!Em conformidade com as normas de segurar,进驻o o aparelho encaixado, não deve ser possivel o contacto com componentes electricos.
! Todos os componentes de garantia da proteção precisam estar presos de modo que não possam ser tirados sem o emprego de uma ferramenta.

Ligação eletrica

!A ligaçao eletrica do plano de cozedura e a de um eventual forno de encaixar precisam ser realizadas separamente, sera por razoes de segurarceletrica, sera para facilitar uma eventual remoço do forno.

Ligação monofásica

O plano está provido de cabo de alimentação já ligado e predisisto na fabrica para a ligação monofásica. Effectuar a ligação dos fios de acordo com aanela e os desenhos a seguir:

Tensão tipo e frequência rede	Cabo eletrico Ligação fhos
220-240V 1+N ~ 50 Hz	½ : verde/amarelo N: os 2 fios azuis jintos L: marrom+junto ao preto

Outrostipsodeligaoes

Se o Sistema eletrico corresponder à una dessas
caracteristicas:
Tensao tipo e frequencia de rede

• 400V - 2+N ~ 50 Hz
  220-240V3\~50Hz
• 400V 3 - N ~ 50 Hz
• 400V - 2+2N ~ 50 Hz

Soltar os cabos e efetuar a ligaçao dos fios de acordo com aabela e os desenhos a seguir:

Tensão tipo e frequência rede	Cabo eletrico Ligação	fios
400V - 2+N ~ 50 Hz	± N L1	±: verde/amarelo;
220-240V 3 ~ 50 Hz		N: os 2 fios azuis juntos L1: preto L2: marrom
400V 3-N ~ 50 Hz
400V - 2+2N ~ 50 Hz	± N L1 L2	±: verde/amarelo; N1: azul N2: azul L1: preto L2: marrom

Ligação do cabo de alimentação à rede

No momento de efectuar a ligação directamente na rede, instalar entre o aparecido e a rede um interruptor omnipolar com uma abertura minima de 3 mm entre os contactos.

! O técnico instalador é responsavel pela realização certa da ligação eletrica e da obediência das regras de segurança. Antes de efetuar a ligação, certifique-se que:
- a tomada tenha uma ligação à terra e seja em conformidade com a leição;
- a tomada tenha a capacidade de suportar a energia maxima de potencia da boa, indica na placar de identificacao colocada no aparelho;
- a tensão de alimentação está entre os valuores da placá de identificacao;
- a.tomada-seja compativel com a ficha do aparelho. Em caso contrario, substitua a tomada ou a ficha; nao empregue extensoes nem tomas multiplas.
!Depois de ter instalado o aparelho, o acesso ao cabo eletrico e a tomada da corrente deve ser fácil.
! O cabo não deve ser dobrado nem comprimido.
!O cabo deve ser verificado periodicamente e substituido. somente por技术和orizados.

! A Empresa exime-se de qualquer responsabilitadese estas regras nao forem obedecidas.

! Não removeu ou substituir por motivo algo um cabo de alimentação. A eventual remoção ou substituição do mesmo fará deceir a garantia e a marca CE. A INDESIT exime-se de qualquer responsabilité por incidentes ou danos derivados da substituição/remoção do cabo de alimentação original. Admite-se exclusivamente a substituição com uma peça de reposicao original, efectuada por pessoal autorizzato INDESIT.

! A cola aplicada nas guarnições deixa algumas想不到a graxa no vidro. Antes de utilizear o aparelho, é recomendavel eliminateda com um produit não abrasivo especifico para a manutenção. Durante as primeiras horas deestrutura, pode ser que note odor de borracha, que em todo o caso logo desaparecerá.
! Quando o plano de cozedura for ligado electricamente, toca um breve sinal acústico(befores de outros segundos. Somente�新o punto sera possivel ligar o plano de cozedura.

Ruidos do normal funciona do plano de cozedura:

• Zumbido: delve-se à vibrationsao dos elementos metalicos dos quais são constituados o induitor e a panela e gerase pelo campo electromagnetico necessario para o aquecimento; augmente com o augimento do nivel de potencia do induitor.
• Leve assobio: manifesto-se quando a panela disposa sobre a zona de cozedura está vazia; o ruido desaparece assim que de adiconam alimentos ou agua.
• Crepitacao: é um barulho producido pelas vibrações do material do fundo da panela quando é atravessado pelas correntes parasitas devidas ao campo electromagnétrico (inducão); pode ser mais ou menos intenso conforme o material do fundo da panela e diminui se as medidas da panelaDSP.
• Forte assobio: manifesto-se quando funciona contemporaneamente osinous induutos na mesma vertical, com a maior potência, e/ou se naquele maior estiver activada a funcao booster e o除外 for autorregulado. O barulho diminui assim que se reduz o nivel de potencia do induitor autorregulado; manifesto-se especialmente quando o fundo da panela é feito de camadas de various materiais.
• Ruido da ventoinha: para o correto funciona do plano e para garantir a segurar da parte electrónica contra possíveis supraquecimentos, é necessário acontecer uma ventoinha. A ventoinha funciona na maior potência quando o induztor grande está no máximo;nível de potência ou quando está activada a funcção booster; em todos os outros casos, função com potência media conforme a temperatura detectada. Além disto, é possivel que a ventoinha continue a funciona mesmo antes da desactivação do plano, se a temperatura detectada for elevada.

Os ruidos elencados devem-se a Tecnologia de inducao e nao indicam necessariamente defeitos de funcaoamento.

! Uma prolongada pressão das teclas -e + permite um avançamento rápido dos níveis de potência e dos minutos do timer.

Acender o plano de cozedura

• Hó somente em algunos modelos.

Para acender o plano de cozedura manter pressionada a tecla ① por aproximadamente um segundo.

Cada uma as zonas de cozedura é acontecada mediante um botão de seleção e um disposicao de regulaçao da

potência constituído por um botão - e +.

• Para colocar em funcaoamento uma zona de cozedura, carregue na respective botao de commando e define a

potência que desejar mediate os botões e.

Função booster*

Para acelerar os tempos de aquecimento, em algumas zonas de cozedura, é possivel activar a funcao booster correngando na tecla Boceter. O indicator luminoso situado ao lado da tecla acende-se.Esta funcao superalimenta a potencia a 2000W ou 3000W conforme a grandeza da zona de cozedura interessada.

O Booster interrompe-se automaticamente après de 4关键时刻. Até quando o booster de uma das zones de cozedura estiver ativado, a zona de cozedura correspondente anterior ou posterior tera a potência limitada (por ex.: se está activo o booster na chapa posterior esquerda, diminui a potência da chapa anterior esquerda). Para ulteriores esclarecimentos, consulta a Descrição técnica dos modelos.

Para deslagar uma zona de cozedura, seleciona-a mediente o respectivo botao de selecao e:

• Carregue na tecla: a potência da zona de cozedura descera progressively até desligar-se.

Programar a duração de uma cozedura

! É possivel programar contemporaneamente todas as zonas de cozedura para uma)duração de cozedura entre 1 e 99关键时刻.

1. SeLECTIONA zone de cozedura mediante o respectivo botao de selecao.
2. Regular o nivel de potencia da zona de cozedura.
3. Carregue no botao de programacao . O indicator correspondente a zona escolhida ira piscar.
4. Defina a duração da cozedura que desejar mediante os

botoes-e+

1. Confirmar pressionando a tecla ouDEXAR que seja seleccionada automaticamente antes 10 segundos.

A contagem regressiva do timer而成ar é imeditamente. No final da cozedura programada está indicado por um sinal sonoro (que toca 1 minuto) e a zona de cozedura se apagará.

Repita o procedimento descripto acima para cada chapa que deseja programar.

Visualização em caso de programaçãoMULTIPLA.

Quando una ou mais chapas foram programadas, o display indica o tempo faltante da chapa que está maisproxima ao

fim do tempo programado,indicando a sua posicao com o piscar do correspondente indicator luminoso. Os indicadores luminos das outras chapas programadas estao acemos.

Para visualizar o tempo faltante das outras chapas

programadas, corregue varias vezes na tecla: serao:.
mostrados em sequencia e no sentido horario os tempos do
contador de minutos e de todas as chapas programadas, a
partir da anterior esquerda.

Modificaraprogramacao

1. Carregue varias vezes na tecla até que seja mostrado no display o tempo da chapa que se deseja modificar.
2. Carregue nas teclas -e + para programar o novo tempo.
3. Carregue na tecla para confirmar.

Para cancelar uma programação, efetue as operações descritas acima. No punto 2 correque na tecla :- a duração descérara progressively até desligar-se no 0. A programação irá zerar-se e o display sairá da modalidade de programação.

O controle decretos

O controle de minutos consente programar uma duração de até 99 minutos.

1. Carregue no botão de programação ⊙ até que o
   indicator do controle decretos se acenda
2. Defina a duração que desejar mediante os botões e

A contagem regressiva do timer促成ar imeditamente.

Depois que tiver passado o tempo tocará um sinal acústico (por 1 minuto).

Bloqueio dos comandos

Quando um plano de cozedura estiver a funciona, é possivel bloquear os comandos para fazer riscos de 修改 acidentais das regulacoes (crianças, operacoes de

limpeza etc.). Carregando no botão os comandos se bloquearão e o指示or luminoso situado acima do botão se acenderá.

Paravoltaramodificarasregulações(por.exemplo interromperacozedura)，sera necessariodesbloquearos

comandos: corregue no botao por algoins instantes; o indicator luminoso se apagar e os comandos se desbloquearao.

Desligar o plano de cozedura

Ao pressionar a tecla aparelho desliga-se, não confie no detector de panelas.

Se os comandos do aparelhagem estiverem bloqueados, continuarão bloqueados mesmo depuis de ter acendido novoamente o plano de cozedura. Para poder acender novamente o plano, sera necessário primaryo desbloquear os comandos.

Modo "demo"

É possél programar um modo demo no qual o pailé de comandos funciona normalmente (inclusos os comandos relativos à programação), mas os elementos aquecedores não se acendem. Para fazer o modo "demo" o plano deve estar aceso e todas as chapas devem estar apagadas:

• pressionar e manter pressionados contemporamente

os botões + e - por 6 segundos. quando vencer o tempo de 6 segundos o indicator ON/OFF e o indicator de BLOQUEIO DOS COMANDOS irão piscar por um

segundo. Soltar os botões + e - e corregar no botão

• o display indicará as asignas DE e MO e o plano irá desligar-se;
• no(PRximo acendimento, o plano estara no modo "demo".

Para sair esta modalidade, seguir o procedimento descrito acima. O display indica asisascritasDEeOFe o plano iradesligar-se.Noproximo acendimento funciona ranolemente.

Conselhos práticos para utiliser esta aparelhagem

! Utilize um recipiente cujo material de fabricacao seja compativel com o princípio da inducao (material ferromagnetico). E recomendao o emprego de panelas

de: ferro gusa, aço esmaltado ou inoxidável especial para indução. Para certificar-se da compatibilitadé de um recipienté é suficiente fazer um teste com um iman.

MATERIAL NIO ADEQUADO

Para obter as melhores performances do plano de cozedura:

• Empregue panelas com fundo chato e elevada espessura, para ter a certeza que havera una perfeita aderência à zona de aquecimento.

• Empregue panelas com diametro sufficiente para cobrir inteiramente a zona de aquecimento, de maneira que se aploceite inteiramente o calor disponível.

• Certifique-se que o财运 das panelas esteja sempre perfeitamente enxuto e limpo, para assegurar uma aderência certa e uma longa durabilitadne não somente das zones de cozedura, mas tambem das proprias panelas.
• Evite'utilizar as mesmas panelas que emprega nos queimadores a gás: a concentração de calor nos queimadores a gás poderá deformar o财运 das panelas, queodalsta maneira perderá adebrencia.

Detecção de recipientes

Cada uma das zones de cozedura é equipada com um disposicao de detecao de panela. A chapa emite calor unicoamente se houver uma panela de medidas adequadas na respectiva zona de cozedura. O indicator a piscar pode indicar:

• uma panela incompativel
• una panela de diametro insufficiente
• que a panela está levantasda

automaticamente e no display aparece F seguido por um número intermitente.Esta mensagem desaparece e o plano volta a ser'utilizavel mal a temperatura desceu a um nivel aceitavel.

Interruptor de segurarca

O aparelho é dotado de um interruptor de segança que desliga as zonas de cozedura automaticamente quando é alcancado um tempo máximo de'utilização a um determinado nível de potência. Durante uma Interrupção de segança, o display indica “0”.

Exemplo: a chapa posterior direita está programada no 5, quando a chapa anterior esquerda no 2. A posterior direita irá desligar-se antes 5 horas deestrutura, a anterior esquerda antes 8 horas.

Nível de potência	Limitação da duração de functionamento em horas
1	9
2	8
3	7
4	6
5	5
6	4
7	3
8	2
9	1

Sinal acustico

Algumas anomalias, nomeadamente:

• um objecto (panela, talher etc.) foi deixado mais de 10segundos na area de comandos;
• um derramamento na area dos comandos,
• uma pressão exercida por muito tempo em um botão, poder provocar uma sinalização acústica. Resolva a causa do mau的功能amento para o sinal sonoro deixar de tocar. Se a causa da anomalia não forremovida, o sinal acústico persistirá e o plano irá desligar-se.

Conselhos práticos para a cozedura

Cozedura em fogo atíssimo	00	Cozedura à pressão Panela de pressão Assado Ebulização	Frituras Assado Ebulização
Em Cozadura em fogo alto	08	Crêpe Cozedura em fogo alto e doiramento (Assados, Bifes, Escalopes, Filés de peixe, Ovos frutos)
Cozedura em fogo médio Cozedura	7	Adensamento rápido (molhos liquidos) Água fervente (Massas, Arroz, Verduras) Leite
	6	Adensamento lento (molhos constentes)
	5	Cozedura em banho-maria Cozedura Panela de pressão antes o sibilo
brando	4	Cozedura em fogo brando (estufados)	Aquecimento dos alimentos
Cozedura em fogo muito brando	3	Caldo de chocolate Manter o-alimento quente

PT

Precauções e conselho

PT

! Este aparecido foi个项目 e fabricado em conformidade com as normas internacionais de segurarça. Estas advertências são fornecidas por razões de segurarça e devem ser lidas com atençao.

CE Este aparelho é em conformidade com as seguientes Directivas da Comunidade Europeia:

-2006/95/CEE de 12.12.06 (Baixa Tensão) e posteriores 修改

• 2004/108/CEE de 15/12/04 (Compatible Electromagnética) e posteriores modificações
• 93/68/CEE de 22/07/93 e posteriores modificacoes.
• 1275/2008 stand-by/off mode.

Seguranca geral

!Controlar que a tomada de ar através da grelha do ventilador não está obstruía. O plano de encaixar, de facto, necessita de uma correcta ventilação para o arrefecimento dos componentes electrónicos.

! É desaconsehlável instalar um plano de cozedura de indução em cima de uma geladeira sob uma banca (calor) ou em cima de uma boaquina de lavar (vibrações). O esqueço necessário para a ventilação dos elementos electrónicos Serbia insufficiente.
- Este aparecido foi concebido para'utilização de tipo não profissional no âmbito de moradas.
- Este aparecido não deve ser instalado ao ar livre, mesmo num sítio protegido, porque é muito perigoso deixa-lo exposto a chuva e temporais.
- Não toque na区管委会 se estiver descalço, ou se as suas mês ou pés estiverem molhados ou humidos.
- Este aparecido deve ser empregado para cozer alimentos, somente por pessoas adultas e segundo as instruçõespresentadas neste folheto. Não utilize o plano como superficie de apoio ou como tabua deURTAR.
- A plac de vitroceramica é resistente às batidas mecâncias, entretanto pode rachat-se (ou eventually partir-se) se for batida com um objecto pontiagudo, como um utensílio. Nestes casos, desligue imeditamente o aparecido da rede de alimentação e contacte a assistência técnica.
- Evite que o cabo de alimentação de outros electrodométricos encoste-se em partes quentes do plano de cozedura.
- Não se esqueça que a temperatura das zones de cozedura permance muito alta pelo menos trinta horas后再o. O calor resíduo é sinalgado quando por um indicator (veja Inicio e Utilização).
- Mantenha a devida distência da placça quaisquer objects que podem se derreter, por exemplo, objectos de plástico, de alúnbio ou produits com um alto conteudo de acúcar. Preste muita atençao com as embalagens e as榄adas de plastico ou alúnbio: se deixa-los sobre as superficies quando ainda estiverem quentes ou mornas, pode causar um dano grave à placa.
- Certifique-se que as pegas das panelas fiquem sempre viradas para o lado interno do plano de cozedura para evitar batidas acidentais.
- Não puxe pelo cabo para desligar a ficha da tomada electrica, pegue pela ficha.

• Não realizé limpeza nem manutençao sem antes desligado a ficha da rede electrica.
• Não é previsto que este aparecido soit utilizado por pessoas (incluso crianças) com reduzidas capacidades fisicas, sensoriais ou mentalais, por pessoas inexperientes ou que não tenham familiaridade com o produits, a não ser que seja vigiadas por uma pessoa responsavel pela sua segança ou que tenham recebido instruções preliminares sobre o uso do aparecido.
• Advertência para os portadores de pacemaker ou outros dispositivos médicos implantaveis activos: O plano de cozedura é conforme a todas as normativas em vigor em materia de interferências electromagnéticas.

Este produit responde portanto perfeitamente a todos os requisitos de lei (directivas 89/336/CEE). Foi projectado de modo que não crie interferências a outras aparhagens electrolycicas realizadas, desde que as vezes también sejam conformes às directivas acima citadas.

O plano de cozedura por inducao gera Campos electromagnéticos de curto alcance.

Para evaporarrialr risco de interferencias entre o plano de cozedura e o pacemaker, este ultimo devera ser realizado em conformidade com as normatas em vigor.

Em relaço a isto, podeos garantir unicamente a conformidade donoxo produits. Para informacoes sobre a conformidade ou eventuais problemas de incompatibilidade,contacte o seu medico ou o fabricante do pacemaker.

• Não permita que as crianças brinquem com o aparelho.
• Não apoie objectos metálicos (facas, colheres, tampas, etc.) sobre o plano porque pode fazer quentes.
• O aparecido não é destinado a ser colocado em��.
• O aparecido não é destinado a ser colocado em��.
• O aparecido não é destinado a ser colocado em externo ou por umsystema de commando à远处 separado.

Eliminação

• Eliminação do material de embalagem: obedeça as regras locais, de maneira que as embalagens possam ser reutilizadas.
• A directiva Europeia 2002/96/CE relativa aoresíduos de equipamentos electricos e electrónicos (REEE) préve que os electrodométricos não devem ser eliminatedos no normal fluxo dos resíduos solidos urbanos. Os apareiros não mais realizados devem ser recolhidos separatamente para optimizar a taxa de recuperação e reciclagem dos materiais que os compoem e impedir potenciços danos à saude e ao meio ambiente. O símbolo da lixeira cancelada está indicado em todos os produits para lembrar odever de colecta selectiva.

Para maiores informações sobre a correcta eliminação dos electrodométricos, os proprietários poderão contactar o的服务o de colecta Pública ou os revendedores.

Antes de realizar qualquer operacao, desligue o aparelho da alimentacao electrica.

Limpeza do aparelho

! Evite o lavoro de detergentes abrasivos ou corrosivos, tais como sprays para churrasqueiras e fornos, tiramanchas e produits contra ferrugem, detergentes em pó e esponjas com superficie abrasiva: poder arranhar irremediamente a superficie.
! Nunca utilize equipamento de limpeza a vapor ou de alta pressão para limpar a aparelhagem.
- Para a manutenção ordinária, é suficiente lavar o plano com uma esponja humida e, em seguida, exxugar com papel absorvente de cozinha.
- Se o plano estiver muito sujo, esfregue com um produitspecifico para limpeza de superficies em vidro ceramica*, enxague e exxugue.
- Para tirar as acumulacoes de sujidade maiores, use uma espátula apropriada. Intervenha assim que possível, sem aguardar que o aparecido arrefeca, para fazer que resíduos grudem. Podem ser obtidos excellentes resultados se usar uma esponja especial de fios de aço inoxidavel - espécifica para planos em vidro ceramica-molhada de água e sabão.
- No caso em que no plano de cozedura tenham-se acidentallmente fundidos objectos ou materiais como plástico ou acúcar, remove-os imeditamente com a espátula, às que a superficie esteja ainda quente.
- DepoS de limpo, o plano poderá ser tratado com um produto especialico para a manutenção e a proteção: aVELICULA INVISível deixada por este produit protegerá

a superficie se algo fordramado durante a cozedura. É recomendavel realizar estas operações com o aparelho morno ou frio.

• Lembre-se sempre de exhugar com água limpa e exhugar o plano com cuidado: para não acontecer de resíduos de produits grudarem-se na sucessiva cozedura.

Quadro em aço inoxidável (somens nos modelos com moldura)

O aço inoxidável pode manchar-se por causa da alta quantidade de calcário na água em contacto durante muito tempo com o metal, ou por conta de produits de limpeza muito agressivos que contenham fósforo.

É aconsehlável enchaguar com agua abundante e enchugar com cuidado, depuis de ter limpado o plano. Se for demramada agua, enchugue-a rapidamente com cuidado.

! Alguns planos de cozedura tem uma moldura de alúnio parecida com o aço inoxidável. Não utilize produits para a limpeza e o desengorduramento não idoneos para o-alúnio.

Desmontar o plano

Casosepajnecessario desmontar o plano de cozedura:

1. remove os parafudos que fixam as molas de centragem nos lados;
2. solte os parafusos dos ganchos de fixação nos ângulos;
3. extraia o plano de cozedura do vao do movel.
   ! Recomendamos que se evite tentar o acesso ao mecanismos internos para tentar uma reparacao. Em caso de avaria, contactar a Assistencia Tecnica.

Descrição técnica dos modelos

O Sistema por indução é o processo de cozedura mais rápido que existe. Ao contrário das chapas tradiconais, não é a zona de cozedura que se aquee: o calor é gerado direcamente no interior da panela, a qualdeer possuiredec necessariamente um fundo em material ferromagnétrico.

Pianos de cozadura	KIA 641 CS; KIA 641 B S	KIC 644 DD Z	KIC 641 X
Zonas de cozadura	Potência (em W)	Potência (em W)	Potência (em W)
Traserio esq.	11400	11400-B 3000* - 800 se Dia. Esq.*	11400
Traserio dir.	12200-B 3000*	12200-B 3000* - 1600 se Dia. Dir.*	12200-B 3000*
Diantero esq.	12200	12200-B 3000* - 1600 se Tras. Esq.*	12200
Diantero dir.	11400-B 500 se Tras. Dir.*	11400-B 3000* - 800 se Tras. Dir.*	11400-B 600 se Tras. Dir.*
Potência total	7200	7200	7200
Enclimeras	KIC 642 C	KIC 644 XKIC 644C KIC 744 C
Zonas de cozcia	Potência (em W)	Potência (em W)
Posteriori izquierdiés	11400-B 500 se Dia. Esq.*	11400-B 3000* - 800 se Dia. Esq.*
Posteriore derecha	12200-B 3000*	12200-B 3000* - 1600 se Dia. Dir.*
Diantera izquierda	12200-B 3000*	12200-B 3000* - 1600 se Tras. Esq.*
Delantera derecha	11400-B 500 se Tras. Dir.*	11400-B 3000* - 800 se Tras. Dir.*
Potência total	7200	7200

Legenda:

I = zona de cozedura de inducao simples
B = booster: a zona de cozedura pode ser super alimentada com 3.000 W.
* = a potência Tmaxa é limitada até que o booster esteja activo na zona de cozedura posterior relativa (veja Inicio e utilizesação).

Installation

DE
