Produkttyp	Einbau-Induktionskochfeld
Marke	Hotpoint-Ariston
Modell	KIC 644 DD Z
Kategorie	Kochfeld
Stromversorgung	220-240 V ~ 50 Hz, einphasig; Gesamtleistung 7200 W
Anzahl der Kochzonen	4 Induktionskochzonen
Leistung der Kochzonen	Vorne links: 1420 W (Booster 2500 W); Vorne rechts: 2230 W (Booster 3000 W); Hinten links: 2250 W (Booster 3500 W); Hinten rechts: 4200 W (Booster 2000 W)
Hauptfunktionen	Booster, Kochprogrammierer (1-99 Min.), Timer, Bedienungssperre, Topferkennung, Sicherheitsabschaltung
Bedienung	Touch-Tasten mit LED-Anzeige; Kochzonenauswahl, Leistungseinstellung, Programmierung
Pflege und Reinigung	Mit feuchtem Schwamm und speziellem Glaskeramikreiniger reinigen; bei eingebrannten Verschmutzungen einen Schaber verwenden; scheuernde Mittel vermeiden
Sicherheit	Kindersicherung, Restwärmeanzeige, automatische Abschaltung bei Überhitzung, allpolige Trennung erforderlich
Ausschnittmaße (B x T)	Nicht in der Anleitung angegeben (Schätzung: ca. 56 x 49 cm für ein gängiges 4-Zonen-Modell)
Gewicht	Nicht angegeben
Seitenzahl der Anleitung	84 Seiten
Von Nutzern gestellte Fragen	11 Fragen

Häufig gestellte Fragen - KIC 644 DD Z HOTPOINT-ARISTON

Wie schalte ich eine Kochzone auf dem Kochfeld KIC 644 DD Z ein?

Zum Einschalten einer Kochzone drücken Sie die entsprechende Auswahltaste und stellen Sie dann die gewünschte Leistung mit den Tasten + und - ein. Beim Einschalten ertönt ein Signalton.

Wie verwende ich die Booster-Funktion?

Drücken Sie die Booster-Taste, um die Schnellaufheizung zu aktivieren (max. 3000 W). Die Kontrollleuchte leuchtet auf. Der Booster schaltet sich nach 4 Minuten automatisch ab. Während der Aktivierung kann die Leistung der benachbarten Kochzone reduziert werden.

Wie sperre ich die Bedienung für die Kindersicherung?

Drücken Sie die Sperrtaste. Die entsprechende Kontrollleuchte leuchtet auf. Zum Entsperren drücken Sie die Taste erneut einige Sekunden lang. Die Sperre bleibt auch nach dem Ausschalten des Kochfelds aktiv.

Was tun, wenn das Display 'F' gefolgt von einer Zahl anzeigt?

Dies zeigt eine Überhitzung der elektronischen Komponenten an. Das Kochfeld schaltet sich automatisch aus. Warten Sie, bis die Temperatur wieder gesunken ist. Die Anzeige erlischt und das Kochfeld ist wieder verwendbar.

Welche Töpfe sollten auf einem Induktionskochfeld verwendet werden?

Verwenden Sie ferromagnetische Behälter (Gusseisen, emaillierter Stahl, Spezial-Edelstahl für Induktion). Überprüfen Sie mit einem Magneten. Der Boden muss flach und ausreichend dick sein, und der Durchmesser sollte zur Kochzone passen.

Wie programmiere ich die Garzeit?

Wählen Sie die Kochzone aus, stellen Sie die Leistung ein, drücken Sie die Programmiertaste, stellen Sie die Dauer (1-99 Min.) mit +/- ein und bestätigen Sie. Der Countdown startet. Ein Tonsignal zeigt das Ende an.

Wie verwende ich den unabhängigen Timer?

Das Kochfeld muss eingeschaltet sein. Drücken Sie die Programmiertaste, bis die Timer-Anzeige leuchtet, stellen Sie die Dauer (max. 99 Min.) mit +/- ein und bestätigen Sie. Der Timer zählt herunter, ohne die Kochzonen zu beeinflussen.

Wie reinige ich das Glaskeramik-Kochfeld?

Verwenden Sie einen feuchten Schwamm und ein spezielles Glaskeramik-Reinigungsmittel. Bei eingebrannten Verschmutzungen verwenden Sie einen Schaber, solange die Oberfläche noch warm ist. Vermeiden Sie scheuernde Mittel und Metallschwämme.

Welche Geräusche sind während des Betriebs normal?

Summen (Vibration von Komponenten), leises Pfeifen (leerer Topf), Knistern (Topfboden), Geräusch des Kühlventilators. Diese Geräusche sind für die Induktionstechnologie normal.

Wie aktiviere ich den Demo-Modus?

Schalten Sie alle Kochzonen aus. Drücken Sie gleichzeitig + und - 6 Sekunden lang. Lassen Sie los, drücken Sie dann die Programmiertaste. 'DE' und 'MO' werden angezeigt. Zum Verlassen wiederholen Sie den Vorgang, bis 'DE' und 'OF' erscheinen.

BEDIENUNGSANLEITUNG KIC 644 DD Z HOTPOINT-ARISTON

Bedienungsanleitung,1

ZUR BEACHTUNG,2

Beschreibung des Gerätes-Bedienfeld,7

Installation, 44

Inbetriebsetzung und Gebrauch,46

VorsichtsmaBregeln und Hinweise, 50

Reinigung und Pflege, 50

Technische Beschreibung der Modelle, 51

IT

Italiano

Deutsch ZUR BEACHTUNG!

ZUR BEACHTUNG: Bei Gebrauch wird desses Gerät und alle zugänglichen Teile sehr heiß.
- Es ist darauf zu achten, dass die Heizelemente nicht berührt werden.
- Kinder unter 8 Jahren, die nicht ständig beaufsichtigt sind, von dem Gerät fernhalten.
Das Gerätarf von Kindern ab 8 Jahren und Personen mit eingeschrankten körperlichen, geistigen oder Wahrnehmungsfähigkeiten oder aber ohne ausreichende Erfahrung und Kenntnis verwendet werden, vorausgesetzt sie werden ausreichend überwacht oder sie wurden in den sicheren Gebrauch des Geräts eingewiesen und haben eine ausreichende Wahrnehmung der mit dem Gebrauch des Geräts verbundenen Gefahren. Erlauben Sie Kindern nicht, mit dem Gerät zu playen. Reinigungssund Wartungsarbeiten dürfen nicht von unbewachten Kindern ausgeführht werden.
ZUR BEACHTUNG: Lassen Sie keine Fette oder Ole unbewacht auf dem Herd stehen. Das ist gefährlich und kann einen Brand verursachen.
- NIEMALS eine Flamme/Brandherd mit Wasserlöschen. Schalten Sie das Gerät aus und ersticken Sie die Flamme mit einem Deckel oder einer feuerfesten Decke.
ZUR BEACHTUNG: Brandgefahr: Keine Gegenstände auf den Kochstellen liegen lessen.
ZUR BEACHTUNG: Sollte die Glaskeramitoberfläche gesprungen sein, schalten Sie das Gerät aus, um so mögliche Stromschläge zu vermeiden.
- Verwenden Sie zur Reinigung des Kochfeldes keine Dampf- oder Hochdruckreinigungsgeräte.
- Dieses Gerät kann nicht mit einem externen Timer oder einem getrennten Fernsteuerungssystem betrieben werden.
- Legen Sieittekeine Metallgegenstände (Messer,Loffel,Deckel usw.)auf das Kochfeld;sie konnten sehr heiB werden.
- Nach dem Gebrauch schalten Sieitte das Kochfeld uber seine Bedienungsvorrichtung aus, und verlassen Sie sich nicht auf den Topferfassungsfuhler.

Beschreibung des Gerätes Bedienfeld

Das hier beschriebene Bedienfeld dient nur als Beispiel, es handelt sich nicht unbedingt um eine genaue Widergabe des von Ihnen erworbenen Modells.

1 Taste ERHOHEN DER LEISTUNG: Zum Einschalten sowie zur Leistungsregelung der Kochzone (siehe Inbetriebsetzung und Gebrauch).
2 Taste HERABSETZEN DER LEISTUNG: Zur Leistungsregelung sowie zum Ausschalten der Kochzone (siehe Inbetriebsetzung und Gebrauch).
3 Kontrolleuche GEWÄHLTE KÖCHZONE: Diese zeigt an, dass die der Kontrolleuche entsprechende Kochzone gewählt wurde und die gewürschten Einstellungen demnach vorgenommen werden können.
4 Taste WAHL DER KOKHZONE: Mittels dieser wird die gewünschte Kochzone gewählt.
5 LEISTUNGSANZEIGE: Auf dieser ist der jeweils erreichte Heizwert ersichtlich.
6 Taste ON/OFF: Zum Ein- bzw. Ausschalten des Gerätes
7 Kontrolleuche ON/OFF: Diese zeigt an, ob das Gerät ein oder ausgeschaltet ist.
8 Taste PROGRAMMIERUNGSTIMER: Mittels dieser Taste kann die für jeder Kochzone jeweils programmierte Zeit reguliert werden (siehe Inbetriebsetzung und Gebrauch).
9 Display PROGRAMMIERUNGSTIMER: Auf diesen Display werden die jeweils programmierten Zeiten angezeigt (siehe Inbetriebsetzung und Gebrauch).
10 Kontrollleuchten PROGRAMMIERTE KOKHZONE: These zeigen die Kochzonen an, die programmiert wurden (siehe Inbetriebsetzung und Gebrauch).
11 Taste SPERRE DER SCHALTELEMENTE: Um versehentliche Änderungen der am Kochfeld erfolgten Einstellungen zu verhindern (siehe Inbetriebsetzung und Gebrauch).
12 Kontrolleuche SCHALTELEMENTE GESPERRT: Diese signalisiert, dass die Schaltelemente gespeirt wurden (siehe Inbetriebsetzung und Gebrauch).
13 Taste BOOSTER: Mittels dieser kann die Kochzonenleistung auf 3000 W erweitert werden (siehe Inbetriebsetzung und Gebrauch).
14 Kontrolleuchte BOOSTER: zeigt an, dass die Booster-Funktion eingeschaltet ist
15Kontrolleuche KURZZEITWECKER: These signalisiert, dass der Kurzzeitwecker lauft

! Dieses Produkt entspricht den Vorschriften der neuen Europäischen Richtlinie zur Einschränkung des Energieverbrauchs im Standby.

Werden für 2 Minuten keine Tasten gedruckt, dann stellt sich das Gerät nach Ausschalten der Anzeigen für Resthitze und des Lufters (wenn vorhanden) automatisch in den "off mode".

Das Gerat kehrt durch Drucken der Taste ON/OFF in den Betriebsmodus zurück.

IT

! Bewahren Sie diese Bedienungsanleitungitte sorgfaltig auf,damitSie sie jederzeit zu Rateziehenkonnen.Sorgen Sie davon,dassieimFalle eines Verkaufs,eines Umzugs oder einer Übergabe an einen anderen Benutzer das Geräststets begleitet,damit auch der Nachbesitzer die Mochigkeit hat,darin nachschlagen zu konnen.
! Lesen Sieitte die nachfolgenden Hinweise aufmerksam durch: sie liefern wichtige Informationen hinsichtlich der Installation, des Gebrauchs und der Sicherheit.

Aufstellung

! Verpackungsmaterial ist kein Spielzeug für Kinder. Es ist entsprechend den Vorschriften zur getrennten Mullsammlung zu entsorgen (siehe VorsichtsmaRegeln und Hinweise).
Die Installation ist gemäß den vorliegenden Anweisungen und von Fachpersonal durchzuführen. Jege unsachgemäß Installation kann Menschen und Tiere gefährden oder Sachschaden verursachen.

Einbau

Um eine einwandfreie Betriebsweise des Gerätes zu gewährleisten, muss der Umbauschrank folgende Eigenschaften aufweisen:

Die Auflagefläche muss aus hitzebeständigem Material beschaffen sein, um einer Temperatur von ca. 100^ standzuhalten.
- Soll das Kochfeld über einem Backofen installiert werden, muss letzterer mit einem Kühlsystem mit Zwangsbelüftung ausgestellt sein.
Von der Installation eines Kochfeldes über einem Geschirrspuler wird abgeraten. Gegebenenfalls ist zur Abdichtung ein Zwischenteil zwischen beiden Geräten zu installieren.

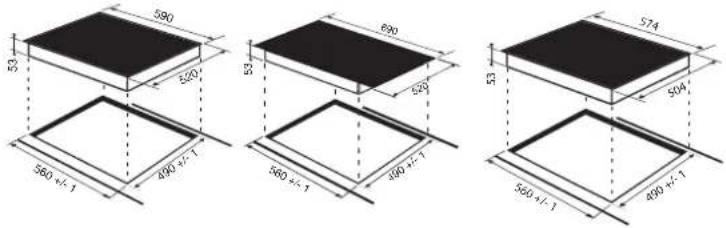

- Je nach dem zu installierenden Kochfeld (siehe Abbildungen) sind Arbeitsflächenausschnittte folgender Abmessungen vorzusehen:

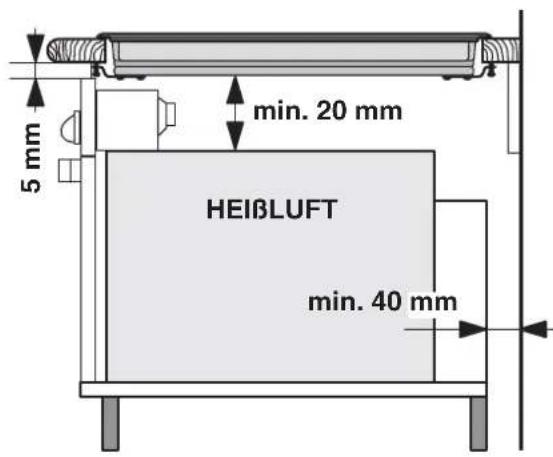

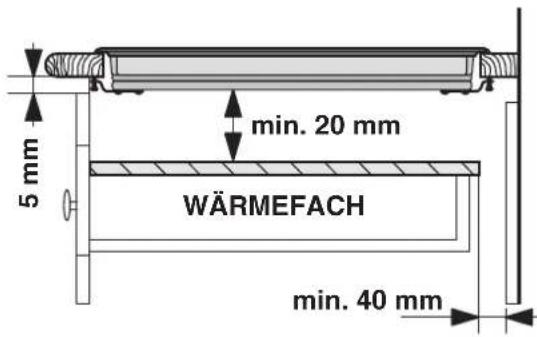

Belüftung

Zur ausreichenden Belüftung und zur Vermeidung der Überhitzung der Flächen rund um das Gerät muss das Kochfeld wie folgt positioniert werden:

• in einem Abstand von mindestens 40 mm von der dahinter liegenden Wand bzw. jeder anderen vertikalen Fläche;
• um einen Abstand von mindestens 20mm zwischen dem für den Einbau bestimmten Ausschnitt und dem entspruchenden Unterschränk zu gewährleisten.
  Angrenzende Schranke, deren Höhe die der Arbeitsplatte überschreiben, müssen einen Abstand vom Rand der Kochmulde von mindestens 600 mm aufweisen.

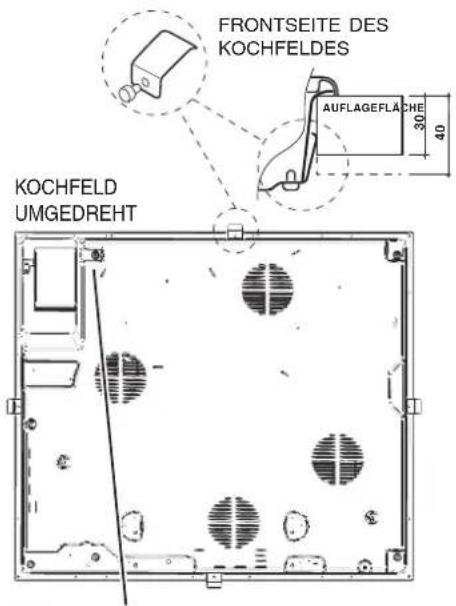

Befestigung

Das Kochfeld muss auf einer perfekt ebenen Stutz- bzw. Auflagelfläche installiert werden. Durch unsachgemäß Befestigung hervorgerufene Verformungen konnten die Eigenschaften und Leistungen des Kochfeldes beeinträchtigen.

Die Länge der Regelschrauben der Befestigungsklammern wird vor Montage derselben eingestellt, undzarjne nach der Stärke der Auflagelfläche:

• 30 mm - Schraube 23 mm;
• 40 mm - Schraube 13 mm.

Verfahrens Sie zur Befestigung wie folgt:

1. Schrauben Sie die 4 Zentrierungsfedern mittels der vier kurzen, stumpfen Schrauben in die in der Mitte einer jeder Kochfeldseite befindlichen Lochbohrungen.
2. Setzen Sie das Kochfeld durch leichtes Andrücken des gesamten umlaufenden Randes mittig in den Möbelausschnitt ein, und darüber so, dass es vorschrittsmäßig auf der gesamten Auflagelänge aufstützt.
3. Für Kochfelder mit Seitenprofilen: Stecken Sie nach Einsatz des Kochfeldes in den Möbelausschnitt die 4 Befestigungshaken (ein jeder mit seinem Stift) in den umlaufenden unteren Rand des Kochfeldes, und schrauben Sie diese mittels der vier langen, spitzen Schrauben fest, bis das Glas an der Auflagelänge anhaltet.

!Die Schrauben der Zentrierungsfedern müssen unbedingt zuganglich sein.

! Gemäß den Sicherheitsvorschriften muss nach erfolgtem Einbau die Möglichkeit einer Berührung mit Strom führenden Teilen ausgeschlossen sein.
!Alle zum Schutz dienenden Teile müssen so befestigt werden, dass ein Entfernen derselben ohne Zuhilfenahme eines Werkzeugs nicht möglich ist.

Elektranschluss

! Bei der Installation des Kochfeldes und der eines eventuellen Einbaubackofens müssen samtliche Elektroanschlüsse getrennt vorgenommen werden, und dies nicht nur aus Sicherheitsgründen, sondern auch um den Backofen, falls nötig, leichter Herausziehen zu konnen.

Einphasenanschluss

Das Kochfeld ist mit einem bereits angeschlossenen Netzkabel ausgestattet und ist für einen Einphasenanschluss voreingestellt. Schlieben Sie die Drahte gemäß nachfolgender Tabelle und Zeichnungen an:

Netzspannung und -frequenz	Elektrokabel Anschluss	der Dühte
220-240V 1+N ~ 50 Hz	N L	1: gelb/grün; N: die 2 blauen Dühte zusammen L: braun zusammen mit schwarz

Andere Anschlussarten

Sollte die Elektroanlage einer der nachfolgenden

Eigenschaften entsprechen:

Netzspannung und -frequenz

• 400V - 2+N ~ 50 Hz
  220-240V3\~50Hz
• 400V 3 - N ~ 50 Hz
• 400V - 2+2N ~ 50 Hz

Trennen Sie die Drahte und schlieben Sie sie gemäß nachfolgender Tabelle und Zeichnungen an:

Netzspannung und -frequenz	Elektrokabel Anschlu	ss der Dritte
400V - 2+N ~ 50 Hz	N L1 L2	: gelb/grün; N: die 2 blauen Dränte zusammen L1: schwarz L2: braun
220-240V 3 ~ 50 Hz
400V 3-N ~ 50 Hz
400V - 2+2N ~ 50 Hz	N L1 L2	: gelb/grün; N1: blau N2: blau L1: schwarz L2: braun

Anschluss des Netzkabels an das Stromnetz

Wird das Gerät direkt an das Stromnetz angeschlossen, ist zwischen Stromnetz und Gerät ein allpoliger Schalter mit einer Mindestkontaktöffnung von 3 mm zwischenzuschalten.

! Der Installateur ist für den ordnungsgemänen elektrischen Anschluss sowie die Einhaltung der Sicherheitsvorschriften verantwortlich.

Vor dem Anschluss stellen Sieitte sicher,dass:

• die Netzsteckdose geerdet ist und den gesetzlichen Bestimmungen entspricht;
• die Netzsteckdose für die auf dem Typenschild (befindlich auf dem Gerät) angegebene maximale Leistungsaufnahme des Gerätes ausgelegt ist;
• die Netzspannung im Bereich der auf dem Typenschild angegebenen Werte liegt;
• die Steckdose mit dem Netzstecker kompatibel ist. Sollte dies nicht der Fall sein, wechseln Sieitte die Steckdose oder den Netzstecker aus; verwenden Sie keine Verlangerungen und Mehrfachsteckdosen.

!Netzkabel und Steckdose müssen bei installiertem Gerät leicht zugänglich sein.

!Das Netzkabelarf nichtgebogenoder eingeklemmt werden.

! Das Netzkabel muss regelmäßig kontrolliert werden und dart nur durch autorisiertes Fachpersonal ausgetauscht werden.

! Der Hersteller lehtne jeder Verantwortung ab, falls diese Vorschriften nicht eingehalten werden sollenn.

! Entfernen oder ersetzten Sie unter keinen Umständen das Netzkabel. Wir das Kabel entfern oder ersetzt, verfallen sowohl die Gewährleistung als auch das CE-Zeichen. INDESIT übernimmt keine Verantwortung für Unfälle oder Schäden, die durch das Entfernen/ Ersetzen des Original-Netzkabels verursacht werden. Der Austauscharf ausschließlich mit einem Originalersatzteil und durch autorisiertes Fachpersonal INDESIT durchgeführt werden.

DE

! Der auf die Dichtungen aufgetragene Leim könnte Fettspuren auf dem Glas hinterlassen. Wir empfehlen ihren, diese vor Einsatz des Gerätes mit einem herkömmlichen Reinigungsmittel (eine nicht scheuernde Poliercreme) zu entfernen. Während der ersten Betriebsstunden konnte ein Geruch verbrannten Gummis zu vernehmen sein. Dies wird sich nach kurzer Zeit geben.

! Wird das Kochfeld an das Stromnetz angeschlossen, ertont nach einigen Sekunden ein kurzes akustisches Signal. Nur daraufhin kann das Kochfeld eingeschaltet werden.

Normale Funktionsgerausche des Kochfeldes:

• Brummen: wird von der Vibration der Metallelemente des Induktors und des Topfes verursacht, es entsteht ein für die Erhitzung notwendiges elektromagnetisches Feld; das Gerausch steigert sich mit der Leistungssteigerung des Induktors.
• Leichtes Pfeifgeräusch: entstehen, wenn ein leerer Topf auf die Kochzone gestellt wird; sobald Lebensmittel oder Wasser hinzugeführten werden, verschwindet das Gerausch.
• Prasseln: es ist ein Gerausch, das durch die Vibrationen des Topfbodenmaterials entsteht, sobald es von den vom Magnetfeld (Induktion) verursachten Wirbelströmen durchdrungen wird; die Gerauschstarke hangt vom Material des Topbfodens ab und wird schwacher, je größter der Topf ist.
• Starkes Pfeifgeräusch: es entsteht, wenn die beiden Induktoren auf der gleichen Vertikalen bei maximaler Leistung Funktionieren und/oder wenn auf dem größeren der beiden die Booster-Funktion eingeschaltet ist und der andere sich selbsttätig reguliert. Das Gerausch wird schwächer, sobald sich die Leistungsstufe des selbstregulierten Induktors sekkt; es tritt besonderss dann auf, wenn der Topf Boden aus Schichten unterschiedlichen Materials besteht.
• Geblasegeräusch: zur richtigen Funktion des Kochfelds und zum Schutz der Elektronikteile vor Überhitzung muss ein Geblase eingesetzt werden. Das Geblase lauft auf der maximalen Leistungsstufe wenn der große Induktor auf maximaler Leistungsstufe lauft oder wenn die Booster-Funktion eingeschaltet ist; in allen anderen Situationen funkioniert es bei mittlerer Leistungsstufe, je nach erfasster Temperatur. Es ist darüber hinaus möglich, dass das Geblase auch bei ausgeschalteten Kochfelde weiter lauft, wenn die erfasste Temperatur noch hoch ist.

Die hier aufgeführten Gerausche hangen mit der Induktionstechnologie zusammen und sind nicht

* Nur bei einigen Modellen.

unbedingt ein Hinweis auf eine fehlerhafte Funktion.

! Durch längeres Drucken der Tasten und konnen die Leistungswerte und die Minuten des Timers im Schnellauf verändert werden.

Einschalten des Kochfeldes

Das Kochfeld wird über die Taste for ca. 1 Sekunde gedruckt halten) eingeschaltet.

Einschalten der Kochzonen

Eine jeder Kochzone wird über eine Bedienungstaste

und über einen aus einer Doppeltaste (und +) bestehenden Leistungsregler eingeschaltet.

• Um eine Kochzone einzuschalten, drücken Sie die entsprechende Bedienungstaste und stellen daraufhin

über die Tasten und die gewünschte Leistungsstufe ein.

Booster-Funktion*

Zur Beschleunigung der Aufheizzeit kann zu einigen Kochzonen durch Drucken der Taste Bocel er die Boosterfungtion zugeschaltet werden. Die uber der Taste befindliche Kontrollleuchte schaltet sich ein. Diese Funktion steigert die Leistung auf 2000W oder 3000W, je nach Groß der angesteuerten Kochzone. Die Boosterfungtion schaltet sich automatisch nach 4 Minuten wieder aus. Solange die Booster-Funktion fur eine der Kochzonen aktiv ist, bleibt die Leistung der dahinter oder davon liegenden Kochzone beschrankt (z.B.: Ist der Booster der hinteren linken Kochzone aktiv, dann ist die Leistung der vorderen linken Kochzone herabgesetzt). Weitere Informationen finder Sie in der Technischen Beschreibung der jeweiligen Modelle.

Ausschalten der Kochzonen

Um eine Kochzone auszuschalten, wahlen Sie diese zuerst über die entsprechende Bedienungstaste und:

• Drücken Sie die Taste : Die Kochzonenleistung sinkt allmählich bis zum völligen Ausschalten der Kochzone.

Programmierung der Garzeit

! Sümmtliche Kochzonen können gleichzeitig für eine Garzeit von 1 - 99 Minuten programmiert werden.

1. Wahlen Sie die Kochzone über die entsprechende

Wahltaste.

1. Die Leistungsstufe der Kochzone einstellen.
2. Drücken Sie die Programmiertaste. Die Kontrolleuchte der ausgewählten Zone blinkt.
3. Stellen Sie über die Tasten “-” und “+” die gewünschte Garzeit ein.
4. Bestätigen Sie die Einstellung durch Druck auf die Taste, oder warten Sie 10 Sekunden für die automatische Auswahr.

Die Zeitrechnung (rückwärfter Ablauf) des Timers setzt unverzüglich ein. Ist die programmierte Garzeit abgelaufen, ertont (1 Minute lang) ein akustisches Signal und die Kochzone wird automatisch ausgeschaltet.

Wiederholen Sie obige Schritte für jeder Kochzone, die Sie programmieren möchten.

Anzeige im Falle einer Mehrfachprogrammierung

Wurde die Betriebszeit einer oder mehrerer Kochzonen vorprogrammiert, erscheint auf dem Display die Restgarzeitanzeige der Kochzone, die für die niedrigste Zeit programmiert wurde; die entsprechende Kontrollleuche blinking, um anzuzeigen, um welche Kochzone es sich handelt. Die Kontrollleuchten der übrigen programmierten Kochzonen sind eingeschaltet. Um die Restzeit der anderen programmierten

Kochfelder anzuzeigen drucken Sie

wiederholt die Taste es werden in Folge und im Uhrzeigersinn alle

Zeiten des Kurzzeitweckers und der programmierten Kochfelder angezeigt, beginnend mit dem Kochfeld vorne links.

Änderung der Programmierung

1. Drücken Sie mehrmals die Taste bis die Zeit der Kochzone, deren Programmierung Sieändern möchten, angezeigt wird.
2. Stellen Sie mittels der Tasten - und + die neue Zeit ein.
3. Bestätigen Sie die Einstellung durch Druck auf die Taste

Möchten Sie eine Programmierung loschen, dann verfahren Sie wie folgt: Bei Punkt 2 drücken Sie die Taste :- Die programmierte Zeit wird fortlaufend gesenkt bis zum Ausschalten bei 0. Die programmierte Zeit wird gelöscht und das Display verlässt den Programmierungs-Modus.

Die Minutenuhr

Das Kochfeld muss eingeschaltet sein.
Mit dem Minutenzahler kann ein Zeitraum bis 99 Minuten

eingestellt werden.

1. Drucken Sie die Programmiertaste bis sich die

Kontrolleuchte des Minutenzahlers einschaltet

1. Stellen Sie über die Tasten “-” und “+” die gewünschte Zeit ein.
2. Bestätigen Sie die Einstellung durch Druck auf die Taste

Die Zeitrechnung (rückwartiger Ablauf) des Timers setzt unverzüglich ein. Nach Ablauf der Zeit ertont ein akustisches Signal (über die Dauer von 1 Minute).

Sperre der Schaltelemente

Während der Betriebszeit des Kochfeldes konnen die Schaltelemente gespert werden, um irrtumliche Einstellungenänderungen zu verhindern (durch Kinder, bei der Reinigung usw.). Drücken Sie die Taste, dann werden die Schaltelemente gespept. Die über der Taste befindliche Kontrollleuchte leuchtet auf. Zu weiteren Einstellungen (z.B. um den Garvorgang zu unterbremen) müssen die Schaltelemente erst wieder frei gegeben werden. Drücken Sie die Taste für eineugekunden; die Kontrollleuchte erlischt, die Schaltelemente werden frei gegeben.

Ausschalten des Kochfeldes

Durch Drucken der Taste schalten Sie das Gerät aus; verlassen Sie sich damit nicht auf den Topferfassungsfähler. Sollten die Schaltelemente gespert worden sein, bleiben diese auch bei Wiedereinschalten des Gerätes gespept. Um das Kochfeld wieder einschalten zu konnen, müssen die Schaltelemente vorher entsprert werden.

,Demo"-Mode (Vorfuhrmodus)

Es besteht die Möglichkeit, einen Vorführmodus einzustellen, bei dem das Bedienfeld (einschließlich der zur Programmierung erforderlichen Bedienelemente) normal Funktioniert, die Heizelemente dagegen schalten sich nicht ein. Zur Aktivierung eines Vorführmodus muss das Kochfeld eingeschaltet und alle Platten ausgeschaltet sein.

• Halten Sie die Tasten + und - für 6 Sekunden gleichzeitig gedrückt. Nach 6 Sekunden blinken die Kontrolleuche ON/OFF und die Kontrolleuche SPERRE DER SCHALTELEMENTE für eine Sekunde. Lassen Sie die
  Tasten + und - los und drucken Sie die Taste

• Auf dem Display erscheint abwechselnd die Anzeige DE und MO und das Kochfeld schaltet sich aus:

• Wird das Kochfeld daraufufhin wieder eingeschaltet, befindet es sich im Vorfuhrmodus (Demo-Mode)

Zum Verlassen theses Modus verfahren Sie gemäß obiger Angaben. Auf dem Display erscheint abwechselnd die Anzeige DE und OF und das Kochfeld schaltet sich aus: Wird das Kochfeld daraufhin wieder eingeschaltet, Funktioniert es wieder auf normale Weise.

Praktische Ratschlage zum Einsatz des Gerätes

! Verwenden Sie Kochgeschirr, dessen Herstellungsmaterial (magnetisiertes Material) sich für das Induktionssystem eignet. Wir empfehlen Ihnen Töpe und Pfannen aus: Gusseisen, emailiertem Stahl oder Spezialstahl für Induktionskochzonen. Im Zweifelsfall hilft ein Magnet bei der Prüfung der Verwendbarkeit eines Kochgeschirrs.

GEEIGNETES MATERIAL

UNGEEIGNETES MATERIAL

So gibt Ihnen Ihr Kochfeld sein Bestes:

• Verwenden Sie Kochgeschirr mit dickem und ebenem Boden, um sicher zu sein, dass dieser perfect auf der Kochzone aufliegt.

• Benutzen Sie stets nur Kochgeschirr, dessen Durchmesser mit dem der Kochzone übereinstimmt, d.h. dessen Boden die Kochzone ganz bedeckt, und damit die gesamte Wärme genutzt wird.

• Achten Sie daraufuf, dass der Boden des Kochgeschirrs trocken und sauber ist; nur so ist ein perfektes Aufliegen des Geschirrbodens sowie eine lange Lebensdauer von Kochzone und Geschirr gewährleistet.
• Vermeiden Sie den Einsatz von Kochgeschirr, das auch auf Gasflammen verwendet wird. Die außerst hohe Hitzekonzentration der Gasbrenner konnte die Topfböden leicht verformen und demnach die korrekte Auflage beeinträchtigen.

Sicherheitsvorrichtungen

Topferkennung

Jede Kochzone ist mit einer Topferkennungs-Vorrichtung ausgerüstet. Die Kochzone bewirkt ein Erhitzen des Topf Bodens nur bei einer angemessenen, der Kochzone entsprechenden Topfgroße. Das Blinken der Anzeigeleuche kann Folgendes signalisieren:

• ungeeignetes Kochgeschirr,
• ein zu geringer Topdfurchmesser,
  der Topf wurde abgenommen.

Überhitzung

Im Falle einer Überhitzung der elektronischen Gerätekomponenten schaltet sich das Kochfeld automatisch aus, auf dem Display erscheint die Anzeige

F gefolggt von einer blinkenden Zahl. These Meldung erlischt, und das Kochfeld kann wieder eingesetzt werden, sobald die Temperatur auf einen akzeptablen Wert gesunden ist.

Sicherheitsautomatik

Das Gerät ist mit einer Sicherheitsautomatik ausgestattet, die die Kochzone automatisch abschaltet, wenn die maximale Betriebszeit auf einer gewissen Leistungsstufe erreicht wird. Bei Aufreten eines solchen Sicherheitsintervalls erscheidiert auf dem Display die Anzeige „0".

Beispiel: Die hintere rechte Kochzone wird auf Leistungsstufe 5 eingestellt, die vorderine linke dagegen auf 2. Die hintere rechte Kochzone wird nach 5 Std. Betriebszeit ausgeschaltet, die vordere linke erst nach 8 Stunden.

Heizleistung	Beschränkung der Funktionsdauer in Stunden
1	9
2	8
3	7
4	6
5	5
6	4
7	3
8	2
9	1

Tonsignal

Einige Anomalien, wie:

• Gegenstände (Topf, Besteck usw.), die für länger als 10 Sekunden auf dem Schaltfeld liegen,
  Flüssigkeit, die über das Schaltfeld gegossen wurde.
• ein zu länger Druck auf eine Taste, können die Ursache für ein Warnsignal sein. Um das Warnsignal auszuschalten, muss der Grund der Störung beseitigt werden. Wird die Störung nicht beseitigt, bleibt das Warnsignal eingeschaltet und das Kochfeld wird ausgeschaltet.

Praktische Back-/Brathinweise

Sehr stark garen	09	Schnellgaren SchnellKochtopf Grillen Kochen	Fritieren
Stark garen	8	Crêpes Stark garen und bräunen (Braten, Koteletts, Schnitzel, Fischfilets, Spiegeleier)
Sanftgaren	7	Schnell eindicken (flüssige Soßen) Kochendes Wasser (Nudeln, Reis, Gemüse) Milch
	6	Langsam eindicken (dickflüssige Soßen)
	5	Wasserbad Garen im Schnellkochtopf nach dem Dampfaustritt
Sehr sanft Garen	4	Sehr sanft Garen Aufwärmen von Speisen
Extrem sanct Garen	3	Schokoladensoße Warmhalten

DE

Vorsichtsmaßregeln und Hinweise

DE

! Das Gerät wurde entsprechend den strengsten internationalen Sicherheitsvorschriften entworfen und gebaut. Nachstehende Hinweise werden aus Sicherheitsgründen gefelfert und sollenn aufmerksam gelesen werden.

Dieses Gerät entspricht den folgenden EG-Richtlinien:

• 2006/95/EWG vom 12.12.06 (Niederspannung) und nachfolgenden Änderungen
• 89/336/EWG vom 03.05.89 (electromagnetische Verträglichkeit) und nachfolgenden Änderungen
  -93/68/EWG vom 22.07.93 und nachfolgenden Änderungen.
• 1275/2008 stand-by/off mode.

Allgemeine Sicherheit

! Stellen Sieitte sicher, dass das Beluftungsgitter des Geblaes niemals verstopft bzw. abgedeckt wird. Das Einbaukochfeld erfordert eine korrekte Beluftung zur Kuhlung der elektronischen Teile.
! Es wird davon abgeraten, ein Induktionskochfeld über einem Untertisch-Kühlschrank (Wärmequelle) oder über einer Waschmaschine (Vibrationen) zu installieren. Der zur Belüfung der elektronischen Teile erforderliche Raum Ware absolut unzureichend.
- Dieses Gerät ist für den nicht professionellen Einsatz im privaten Haushalt bestimmt.
- Das Gerätarf nicht im Freien aufgestellt werden, auch nicht, wenn es sich um einen geschützten Platz handelt. Es ist hoch gefährlich, das Gerät Gewittern und Unweltern auszusetzen.
- Berühren Sie das Gerät nicht mit nassen oder feuchten Händen oder Fuß und auch nicht, wenn Sie barfu sind.
- Das Gerätarf nur von Erwachsenen und gemäß den Hinweisen der vorliegenden Bedienungsanleitung zur Zubereitung von Lebensmitteln verwendet werden. Verwenden Sie das Kochfeld nicht als Abstellfläche oder als Schneidebrett.
- Das Glaskeramikkochfeld ist stoßfest; davon kann es durch Stöße bzw. Aufprall von spitzen Gegenständen springen (oder)sagar zerbrechen), Schalten Sie das Kochfeld in einem solchen Fall vom Stromnetz und wenden Sie sich an die Kundendienstelle.
- Vermeiden Sie, dass das Netzkabel anderer Elektrogeräte in Kontakt mit bereits Kochfeldteilen gelangt.
-itte berücksichtigten Sie, dass die Kochzonen noch fur ca. 30 Minuten nach dem Ausschalten sehr hei bleiben. Die Restwärme wird auf der entsprechenden Anzeige eingeblendet (siehe Inbetriebsetzung und Gebrauch).
- Halten Sie sümttliche Gegenstände, die schmelzen konnten, wie Plastikteile oder Kunststoffe sowie Zucker oder stark zuckerhaltige Speisen von dem Kochfeld fern. Achten Sie besonderss auf Verpackungsmaterial, Frischhaltefolie und Alufolie: Wird derartiges Material auf den noch freiBen oder warmen Oberflächen belassen, konnen sie das Kochfeld dauerhaft beschädigen.
- Stellen Sie Stieltöpe und Pfannen immer mit nachinnen gerichteten Griffen auf die Kochstelle, um

megliches Risiko durch unbeabsichtigtes AnstoBen auszuschreiben.

• Ziehen Sie den Netzstecker nicht am Netzkabel aus der Steckdose, sondern nur am Netzstecker selbst.
• Ziehen Sie vor der Reinigung oder vor Wartungsmaßnahmen stets den Netzstecker aus der Steckdose.

• Das Gerät ist nicht zur Verwendung durch Personen (einschließlich Kinder) mit eingeschrankten körperlichen, geistigen oder Wahrnehmungsfähigkeiten oder aber ohne ausreichende Erfahrung und Produktkennis geeignet, sofern sie nicht durch eine für ihre Sicherheit verantwortliche Person beaufsichtigt werden oder zuvor Anleitungen zum Gerätegebrauch erhalten haben.

• Hinweis für Herzschrittmacherträger oder Träger anderer medizinischen Implantate:

Das Kochfeld entspricht allen geltenden Richtlinien in Sachen elektromagnetischer Verträglichkeit.

Dieses Erzeugnis erfüllt demnach sümttliche gesetzlichen Anforderungen (Richtlinien 89/336/CEE). Es wurde so konzipiert, dass keine Interferenzen mit anderen in Einsatz befindlichen elektrischen Geräten entstehen können, es sei dann, letztere entsprechen nicht den obigen Richtlinien.

Das Induktions-Kochfeld erzeugt elektromagnetische Felder im Nahbereich.

Um jegliche Gefahren durch Interferenzen zwischen dem Kochfeld und dem Schrittmacher auszuschlieben, muss letzterer in Übereinstimmung mit den bestehenden Richtlinien hergestellt sein.

In dieser Hinsicht können wir nur für die Übereinstimmung unseres Erzeugnisses gerantieren. Für Informationen hinsichtlich der Konformität oder eventueller Unverträglichkeiten bitten wir Sie, sich an den behandelnden Arzt oder an die Herstellfirma des Herzschrittmachers wenden zu wollen.

• Kinder)dürfen nicht mit dem Gerät spielern.
• Legen Sieittekeine Metallgegenstände (Messer, Loffel, Deckel usw.) auf das Kochfeld; sie konnten sehr heiB werden.
• Dieses Gerät kann nicht mit einem externen Timer oder einem getrennten Fernsteuerungssystem betriuben werden.

Entsorgung

• Entsorgung des Verpackungsmaterials: Befolgen Sie die lokalen Vorschriften; Verpackungsmaterial kann wiederverwertet werden.
  Die europäische Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte (WEEE) sieht vor, dass Haushaltsgeräte nicht mit dem normalen Hausmüll entsorgt werden dürfen. Die Altgeräte müssen getrennt gesammelt werden, um die Rückführung und das Recycling der Materialen zu optimieren, aus denen die Geräte hergestellt sind, und um mögliche Belastungen der Gesundheit und der Umwelt zu verhindern. Das Mülleimersymbol ist auf allen Produkten dargestellt, um an die Verpflichtung zur getrennten Abfallsammlung zu erinnern. Für weitere Informationen zur korrekten Entsorgung können sich die Besitzer von elektrischen Haushaltsgeräten an die übergeordnete öffentliche Einrichtung oder an ihren Handl er wenden.

Abschalten Ihres Gerätes vom Stromnetz

Vor jeder Reinigung und Pflege ist das Gerät vom Stromnetz zu trennen.

Reinigung des Gerätes

! Der Einsatz von Scheuermitteln oder scharfen oder chemischen Reinigungsmitteln wie Backofensprays, Fleckenentferner, Rostentfernungsmittel, Reiniger in Pulverform und Scheuerschwämme ist zu vermeiden: diese können die Oberfläche des Kochfeldes dauerhaft beschädigen.

!Verwenden Sie zur Reinigung des Kochfeldes keine Dampf- oder Hochdruckreinigungsgerate.

• Zur tätiglichen Pflege genugt es, das Kochfeld mit einem feuchten Schwamm abzuwischen und mit Kuchenpapier abzutrocknen.
• Bei besonders starker Verschmutzung solle ein spezielles Reinigungsmittel für Glaskeramik verwendet werden; anschließend ist das Kochfeld mit Wasser abzuspelen und sorgfältig abzutrocknen.
• Starke Verschmutzungen setzen sich mit einem Schaber (Klingenschaber) entfernen. Sie sollen sochnell wie möglich - und nicht erst nach Abkühlen des Kochfeldes - entfernt werden, um zu vermeiden, dass sich die Verschmutzungen festsetzen. Gute Ergebnisselassen sich auch mit einem für Glaskeramik geeigneten Spezialschwamm aus Edelstahlwolle und einer einfachen Spüllauge erzielen.
• Auf dem Kochfeld versehentlich geschmolzene Alufolie, Plastikteile oder Kunststoffe, sowie Zuckerrechte müssen umgehend mit einem Schaber von der noch warmen Oberfläche entfernt werden.
• Nach der Reinigung kann das Kochfeld mit einem Pflegeprodukt nachbehandelt werden: Der unsichtbare Schutzfilm, den ein solches Produkt hinterlässt, schützt die Oberfläche vor eventuell überkochenden Speisen.

Technische Beschreibung der Modelle

Es empfehlts sich, diese Nachbehandlung bei lauwarmem oder abgekühtem Gerät vorzunehmen.

• Achten Sie daraufuf, das Kochfeld nach der Reinigung stets mit klarem Wasser abzuspulen und anschließend abzutrocknen. Rückstände der Reinigungsmittel können sichathamlich bei der nachsten Benutzung des Kochfeldes ihrerseits festsetzen.

Edelstahlrahmen (nur bei mit Rahmen versehenen Modellen) Auf den Edelstahlteilen konnten Flecken zurückbleiben, sollen stark kalkhaltiges Wasser oder phosphorhaltiges Spulmittel für langere Zeit daraufvorhanden sein.

Es ist ratsam, das Kochfeld nach der Reinigung gut nachzuspelen und abzutrocknen. Wir versehentlich Wasser darauf vonschüttet, muss es sofort sorgsam getrocknet werden.

! Einige Kochfelder sind mit einem Aluminiumrahmen versehen, der Edelstahl sehr ähnlich ist. Verwenden Sieitte keine Produkte zur Reinigung und Entfettung, die nicht für Aluminium geeignet sind.

Demontage des Kochfeldes

Sollte sich die Abnahme des Kochfeldes als erforderlich erweisen, verfahren Sieitte wie folgt:

1. Schrauben Sie die Schrauben aus, die zur Befestigung der seitlichen Zentrierungsfedern dienen;
2. lockern Sie die Schrauben der Eck-Befestigungsbügel;
   3.kehmen Sie das Kochfeld aus dem Mobelausschnitt heraus.
   !Wir empfehlen dringlich, Innemechanismen nicht eigenschaftig zu reparieren. Kontaktieren Sie bei Störungenitte den Kundendienst.

Kochen mit Induktion ist die schnellste und zeitsparendste Art des Kochens. Im Gegensatz zu herkommlichen Kochplatten, heizt sich nicht die Kochzone auf: die Hitze wird direkt im Innern des Topfes entwickelt, der hierzu notwendigerweise über einen Boden aus magnetisiertem Material verfügen muss.

Kochfelder	KIA 641 CR; KIA 641 BS	KIC 644 DD Z	KIC 641 X
Kochzonen	Leistung (W)	Leistung (W)	Leistung (W)
Hinton Links	I 1400	I 1400 - B 2000* - E500 mm Vor, Linka*	I 1400
Hinton rots	I 2200 - B 3000*	I 2200 - B 5000* - E500 mm Vor, Rechts*	I 2200 - B 3000*
Vorne links	I 2200	I 2200 - B 5000* - E500 mm Hint, Linka*	I 2200
Vorne rots	I 1420 - 600 mm 'Hint', Rechts*	I 1420 - B 2000* - E500 mm Hint, Rechts*	I 1420 - 600 mm Hint, Rechts*
Gesamtleistung	7200	7200	7200
Kochfelder	KIC 642 C	KIC 644 XKIC 644 CKIC 644 C
Kochzonen	Leistung (W)	Leistung (W)
Hinton Links	I 1420 - 600 mm 'Hint', Linka*	I 1400 - B 2000* - E500 mm Vor, Linka*
Hinton rots	I 2200 - B 3000*	I 2200 - B 5000* - E500 mm Vor, Rechts*
Vorne links	I 2200 - B 3000*	I 2200 - B 5000* - E500 mm Hint, Linka*
Vorne rots	I 1420 - 600 mm 'Hint', Rechts*	I 1420 - B 2000* - E500 mm Hint, Rechts*
Gesamtleistung	7200	7200

Legendre:

I = Einfache Induktions-Kochzone
B = Booster: Die Leistung dieser Kochzone kann bis auf 3000 W erhöht werden.
* = Die maximale Leistung wird begrenzt, solange die Boosterfungtion für die entsprechende hintere Kochzone eingeschaltet bleibt (siehe Inbetriebsetzung und Gebrauch).

DE

IT

! De kabel mag nicht gebogen of samengedrukt worden.
