Tipo di prodotto	Piano cottura a induzione da incasso
Marca	Hotpoint-Ariston
Modello	KIC 644 DD Z
Categoria	Cucina (piano cottura)
Alimentazione elettrica	220-240 V ~ 50 Hz, monofase; potenza totale 7200 W
Numero di zone cottura	4 zone a induzione
Potenza delle zone	Anteriore sinistro: 1420 W (Booster 2500 W); Anteriore destro: 2230 W (Booster 3000 W); Posteriore sinistro: 2250 W (Booster 3500 W); Posteriore destro: 4200 W (Booster 2000 W)
Funzioni principali	Booster, timer di cottura (1-99 min), timer, blocco comandi, rilevamento pentole, spegnimento di sicurezza
Comandi	Tasti touch con display LED; selezione zona, regolazione potenza, programmazione
Manutenzione e pulizia	Pulire con spugna umida e detergente specifico per vetroceramica; utilizzare un raschietto per incrostazioni; evitare prodotti abrasivi
Sicurezza	Blocco bambini, indicatore di calore residuo, spegnimento automatico in caso di surriscaldamento, sezionamento omnipolare richiesto
Dimensioni di incasso (L x P)	Non specificato nel manuale (stima: circa 56 x 49 cm per un modello comune a 4 zone)
Peso	Non specificato
Numero di pagine del manuale	84 pagine
Domande poste dagli utenti	11 domande

Domande frequenti - KIC 644 DD Z HOTPOINT-ARISTON

Come accendere una zona sul piano cottura KIC 644 DD Z?

Per accendere una zona, premere il tasto di selezione corrispondente, quindi regolare la potenza desiderata con i tasti + e -. Un bip suona all'accensione.

Come utilizzare la funzione Booster?

Premere il tasto Booster per attivare la sovralimentazione (3000 W max). La spia si accende. Il booster si ferma automaticamente dopo 4 minuti. Durante l'attivazione, la potenza della zona adiacente può essere ridotta.

Come bloccare i comandi per la sicurezza bambini?

Premere il tasto di blocco. La spia corrispondente si accende. Per sbloccare, premere nuovamente il tasto per alcuni secondi. Il blocco rimane attivo anche dopo lo spegnimento del piano.

Cosa fare se il display mostra 'F' seguito da un numero?

Indica un surriscaldamento dei componenti elettronici. Il piano si spegne automaticamente. Attendere che la temperatura scenda, il display scompare e il piano è di nuovo utilizzabile.

Quali tipi di pentole utilizzare su un piano a induzione?

Utilizzare contenitori ferromagnetici (ghisa, acciaio smaltato, inox speciale per induzione). Verificare con un magnete. Il fondo deve essere piatto e di buono spessore, e il diametro adatto alla zona di riscaldamento.

Come programmare la durata di cottura?

Selezionare la zona, regolare la potenza, premere il tasto timer, regolare la durata (1-99 min) con +/-, confermare. Il conto alla rovescia inizia. Un segnale acustico indica la fine.

Come utilizzare il timer indipendente?

Il piano deve essere acceso. Premere il tasto timer finché non si accende la spia timer, regolare la durata (max 99 min) con +/- e confermare. Il timer conta alla rovescia senza influenzare le zone.

Come pulire il piano vetroceramica?

Utilizzare una spugna umida e un detergente speciale per vetroceramica. Per le incrostazioni, utilizzare un raschietto quando la superficie è ancora calda. Evitare prodotti abrasivi e spugne metalliche.

Quali rumori sono normali durante l'uso?

Ronzio (vibrazione dei componenti), leggero fischio (pentola vuota), crepitio (fondo della pentola), rumore del ventilatore di raffreddamento. Questi rumori sono normali per la tecnologia a induzione.

Come attivare la modalità dimostrativa?

Spegnere tutte le zone. Premere contemporaneamente + e - per 6 secondi. Rilasciare, quindi premere il tasto timer. Vengono visualizzati 'DE' e 'MO'. Per uscire, ripetere l'operazione fino a 'DE' e 'OF'.

MANUALE UTENTE KIC 644 DD Z HOTPOINT-ARISTON

Istruzioni per l'uso

PIANO COTTURA

Sommario

Istruzioni per l'uso,1

ATTENZIONE,2

Descrizione dell'apparecchio- Pannello di controllo,7

Installazione, 52

Avvio eutilizzo,54

Precauzioni e consigli,58

Manutenzione e cura,59

Descrizione tecnica dei modelli,59

NL

Nederland

Gebruiksaanwijzing

KOOKPLAAT

Inhoud

Italiano ATTENZIONE!

• ATTENZIONE: Questo appearecchio e le sue parti accessibili divertano molto caldi durante l'uso.
• Bisogna fare attenzione ed evitare di toccare gli elementi riscaldanti.
• Tenere lontani i bambini inferioriagli 8 anni se non continuamente sorvegliati.
• Il presente apparecchio puo' essere utilizzato dai bambini a partire dagli 8 anni e da persone con ridotte capacita' fisiche, sensoriali o mentali oppure con mancanza di esperienza e di conoscenza se si trovano sotto adeguata sorvegianza oppure se sono stati istruiti circa l'uso dell'apparecchio in modo sicuro e se si rendono conte dei pericoli correlati. I bambini non devono giocare con l'apparecchio. Le operazioni di pulizia e di manutenzione non devono essere effettuate dai bambini sulla sorvegianza.
  ATTENZIONE: Lasciare un fornello incustodito con grassi e olii puo' essere pericoloso e puo' provocare un incendio.
  Non bisogna MAI tentare di spegnere una fiamma/incendio con acqua, bense bisogna spegnere l'apparecchio e coprirle la fiamma per esempio con un coperchio o con una coperta ignifuga
• ATTENZIONE: Rischio di incendio: non lasciare oggetti sulle superfici di cottura.
• ATTENZIONE: Se la superficie vetroceramica e' incrinata, specnere l'apparecchio per evitare la possibilit? di scossa elettrica.
  Non utilizzare mai pulitori a vapore o ad alta pressione per la pulizia dell'apparecchio.
• L'apparecchio non e' destinato a essere messo in funzione per mezzo di un temporizzatore esterno oppure di un sistema di lavoro a distanza separato.
  Non posare oggetti metallici (coltelli, cucchiai, coperchi, ecc.) sul piano perché' possono diventare caldi.
• Dopo l'uso, spegnere il piano cottura per mezzo del suo disposativo di commando e non fare affidavitamento sul rivelatore di pentole.

Nederland PAS OP!

Descrizione dell'apparecchio Pannello di controllo

Il pannello di controllo che qui viene descritto è rappresentato a fini esemplificativi: più non ossere una esatta riproduzione del modello acquistato.

1 Tasto AUMENTO POTENZA per accendere la piatra e regolare la potenza (vedi Avvio e utilizzato).
2 Tasto DIMINUZIONE POTENZA per regolare la potenza e spegnere la piatra (vedi Avvio e utilizzato).
3 Spia ZONA DI COTTURA SELECTIONATA indica che la zona di cottura relativa è stata selezionata e quindi sono possibili le varie regolazioni
4 Tasto SELECTIONE ZONA DI COTTURA per selezionare la zona di cottura desiderata
5 Indicatore POTENZA: segnala visamente il livello di calore raggiunto.
6 Tasto ON/OFF per accendere e spagnere l'apparecchio.
7 Spia ON/OFF: segnala se l'apparecchio è acceso o spento.
8 Tasto TIMER DI PROGRAMMAZIONE per regolare la programmazione della durata di una cottura (vedi Avvio e utilizzato).
9 Display TIMER DI PROGRAMMAZIONE: visualizzate le scelte relative alla programmazione (vedi Avvio e utilizzato).
10 Spie ZONA DI COTTURA PROGRAMMATA*: indicano le zone di cottura quando si avvia una programmazione (vedi Avvio e utilizzato).
11 Tasto BLOCCO DEI COMANDI per impedire modifiche fortuite alle regolazioni del piano cottura (vedi Avvio e utilizzato).
12 Spia COMANDI BLOCCATI: segnala l'avvenuto blocco dei comandi (vedi Avvio e utilizzato).
13 Tasto BOOSTER* per accendere la sovr alimentazione - 3000 W - della zona di cottura (vedi Avvio e utilizzato).
14 Spia BOOSTER* indica che è attiva la funzione di sovr alimentazione booster
15 Spia CONTAMINUTI* indica che e attivo il contaminuti

! Questo prodotto soddisfa i requisiti imposti alla nuova Direttiva Europea sulla limitazione dei consumi energetici in standby.

Se non si eseguono operazioni per 2 minuti, dello spegnimento delle spie di calore residuo e della ventola (ove presenti), l'apparecchio si dispone automaticamente in modalità "off mode".

L'apparecchio ritorna in modalità operativa agendo sul tasto ON/OFF.

NLF

!È importante conservare quello libretto per poterlo consultare in agli giorni. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme all'apparecchio per informare il nuovo proprietario sul funzionamento e sui relativi avvertimenti.
! Leggere attendamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.

Posizionamento

!Gli imballaggi non sono giocattoli per bambini e vanno eliminati secondo le norme per la raccolta differenziata (vedi Precauzioni e consigli).
! L'installatione va effettuata secondo queste istruzioni e da personale professionalmente qualificato. Una errata installatione cui possare danni a personi, animali o cose.

Incasso

Per garantire un buon funzionamento dell'apparecchio è necessario che il mobile abbia le caratteristiche adatte:

• il piano d'appoggio deve essere di materiale resistente al calore, a una temperatura di circa 100^ ;
• se si desidera installare il piano cottura sopra un forno, quellouve essere provvisto di un systemadi raffreddamento a ventilazione forzata;
• evitare di installare il piano cottura sopra una lavastoviglia: all'occorrezza frapporre un elemento di separazione a tenuta stagna fra i due appearecchi;
• a seconda del piano cottura che si desidera installare (vedi figure), il vano del mobile deve avere le seguenti dimensioni:

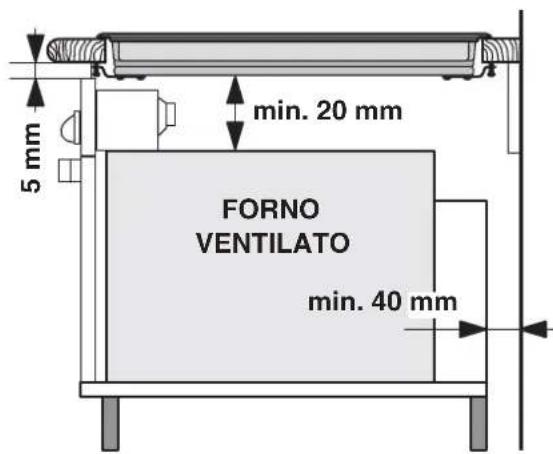

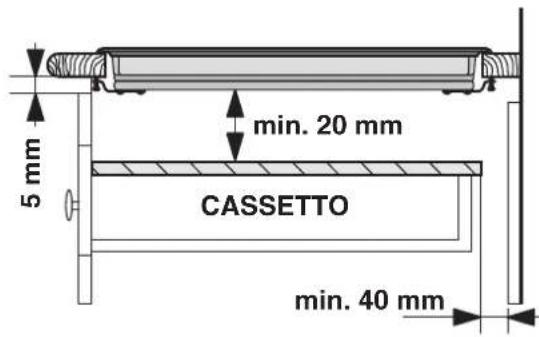

Aerazione

Per consentire un'adeguata aerazione e per evitare il surriscaldamento delle superfici attorno all'apparecchio, il piano cottura deve essere posizionato:

• a una distanza minima di 40 mm alla的前提下 retrostande o da qualsiasi altra superficie vertic
• in modo da mantenere una distance minima di 20 mm fra il vano per l'incasso e il mobile sottostante.
• I mobili situati a fianco, la cui altezza superi quella del piano di lavoro, debbono essere situati ad almeno 600 mm dal bordo del piano stesso.

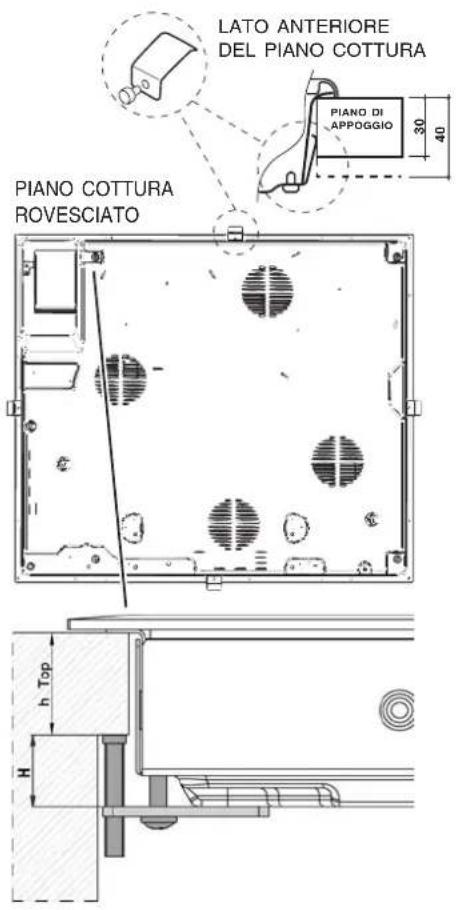

Fissaggio

L'installazione dell'apparecchio deve essere effettuata su un piano d'appoggio perfettamente piano. Le eventuali deformazioni provocate da un errato fissaggio potrebbero alterare le caratteristiche e le prestazioni del piano cottura.

La lunghezza della vite di regolazione dei ganci di fissaggio va impostata prima del loro montaggio, in base allo spessore del piano d'appoggio:

spessore di 30 mm: vite 23 mm
spessore di 40mm :vite 13mm

Per il fissaggio agire come segue:

1. Con le viti corteswana punta, avvitare le 4 molle di centraggio nei fori posti al centro di agli lato del piano;
2. insere il piano cottura nel vano del mobile, centrarlo ed esercitare una adeguata pressione sull'intero perimetro affinché il piano di cottura aderisca bene al piano d'appoggio.
3. per i piani con profili laterali: dopo aver inserito il piano cottura nel mobile, insere i 4 ganci di fissaggio (ognuno con il suo perno) sul perimetro inferiore del piano cottura, avvitandoli con le viti lunghe con punta finché il vetro non aderisce al piano d'appoggio.

! É indispensable che le viti delle molle di centraggio rimangano accessibili.

! In conformità alle norme di sicurezza, una volta incassato l'apparecchio, non debbono essere possibili eventuali contatti con le parti elettriche.

! Tutte le parti che assicurano la protezione debbono essere fissate in modo tale da non poter essere tolte alla l'aiuto di quale utensile.

Collegamento elettrico

! L'allacciamento elettrico del piano cottura e quello di un eventuale forno da incasso devono essere realizzativi separamente, sua per ragioni di sicurezza elettrica sua per facilitare le operazioni di estrazione del forno.

Collegamento monofase

Il piano è dotato di cavo di alimentazione più collegato e predisistono per il collegamento monofase. Effettuare l'allaccio dei fili in accordo con la tabella e i disegni che seguono:

Tensione tipo e Frequenza rete	Cavo elettrico Collegamento fili
220-240V 1+N ~ 50 Hz	N L : giallo/verde N i 2 fili blu insieme L: marrone insieme al nero

Altri tipi di collegamento

Se l'impianto elettrico corrisponde a una delle seguenti caratteristiche:

Tensione tipo e frequenza di rete

• 400V - 2+N ~ 50 Hz
  220-240V3\~50Hz
• 400V 3 - N ~ 50 Hz
• 400V - 2+2N ~ 50 Hz

Separare i cavi ed effettuare il collegamento dei fili in accordo con la tabella e i disegni che seguono:

Tensione tipo e frequenza rete	Cavo eletrico Collega	ramento fili
400V - 2+N ~ 50 Hz	N L1 L2	: giallo/verde; N i 2 fili blu insieme L1: nero L2: marrone
220-240V 3 ~ 50 Hz
400V 3-N ~ 50 Hz
400V - 2+2N - 50 Hz	N L1 L2	: giallo/verde; N1: blu N2: blu L1: nero L2: marrone

Allaccimento del cavo di alimentazione alla rete

In caso di collegamento diretto alla rete è necessario interporre tra l'apparecchio e la rete un interruptore onnipolare con aperture minima fra i contatti di 3 mm.

! L'installatore è responsable del corretto collegamento elettrico e dell'osservanza delle norme di sicurezza.

Prima di effettuare l'allciamento accertarsi che:

• la presa abbia la messa a terra e sua norma di legge;
• la presa sia in grado di sostortare il carico massimo di potenza della macchina,indicato nella targhetto caratteristiche posta sull'apparecchio;
• la tensione di alimentazione sua compresa nei valori della targhetta caratteristiche;
• la presa sia compatibile con la spina dell'apparecchio. In caso contrario sostiturie la presa o la spina; non usare prolonghe e multiple.

! Ad apparentechio installato, il cavo elettrico e la presa della corrente devono essere facilemente raggiungibili.

! Il cavo non deve subire piegature o compressioni.

! Il cavo delve essere controllato periodicamente e sostituito solo da tecnici autorizzati.

! L'azienda declina ogni responsabilità qualora questo norme non vengano rispettate.

! Non rimuovere o sostituire per nessun motivo il cavo di alimentazione. L'eventuale rimozione o sostituzione fa' decadere la garanzia e il marchio CE. INDESIT non si assume alcuna responsabilita' per incidenti o danni derivanti alla sostituzione/rimozione del cavo di alimentazione originale. E' ammessa solo la sostituzione con un ricambio originale ed effettuata da personale autorizzato INDESIT.

! La colla applicata sulle guarnizioni lascia alcune tracce di grasso sul vetro. Prima di utilizzare l'apparecchio, si raccomanda di eliminarle con un prodotto specifico per la manutenzione non abrasivo. Durante le prime ore di funzionamento è possibile avvertire un odore di gomma, che comunque scomparirà presto.
! Quando il piano cottura viene collegato elettricamente, dopo acuni secondi viene emesso un breve segnale acustico. Soltanto a questo punto è possibile accendere il piano cottura.

Rumori di normale funzionamento del piano cottura:

• Ronzio: è dovuto alla vibrazione degli elementi metallici di cui sono costituiti l'induttore e la pentola e si genera per il Campo elettromagnetico necessario per il riscaldamento;esso aumento all'aumentare del livello di potenza dell'induttore.
• Leggero fischio: si manifesta quando la pentola disposa sulla zona cottura è vuota; il rumore scompare non appena si aggiungono alimenti o acqua.
• Crepitio: è un rumore prodotto dalle vibrazioni del materiale del fondo della pentola quando è attraversato delle correnti parasite dovute al Campo elettromagnetico (induzione); più essere più o meno intenso a secondo del materiale del fondo della pentola e si riduce se le dimensioni della pentolaurrentano.
• Fischio intenso: si manifesta quando funzionano contemporaneamente i due induttori sulla stessa verticale alla massima potenza e/o su quello più grande è insertita la funzione booster e l'alto è autoregolato. Il rumore si riduce non appena si abbassa il livello di potenza dell'induttore autoregolato; si manifesta in particolare quando il fondo della pentola è costituito da strati di materiale diverso.
• Rumore della ventola: per il corretto funzionamento del piano e per garantire la sicurezza della parte elettronica da possibili surriscaldamenti è necessario l'azionamento di una ventola. La ventola funziona alla massima potenza quando l'induttore grande è al massimo livello di potenza o quando è insertita la funzione booster; in tutti gli altri casi funzioni a potenza media a seconda della temperatura rilevata. Inoltre è possible che la ventola continui a funzionare ancche dopo la disattivazione del piano se la temperatura rilevata è alta.

I rumori elencati sono dovuti alla technologia induzione e non segnalano necessariamente difetti di funzionamento.

• Presente solo in alcuni modelli.

! La pressione prolongata dei tasti e consente l'avanzamento veloce dei livelli di potenza e dei minuti del timer.

Accensione del piano cottura

L'accensione del piano cottura avviene tenendo premuto il tasting per circa un secondo.

Accensione delle zone di cottura

Ciascuna zona di cottura viene azionata tramite un tasto di selezione in dispositorio di regolazione della

potenza composto da un doppio tasting e +

• PerMETTRE in funzione una zona di cottura, premere il relativo tasto di lavoro e impostare la potenza

desiderata tramite i tasti e +

Funzione booster*

Per accelerare i tempi di riscaldamento, su alcune zone di cottura è possible attivare la funzione booster

premendo il tasto Booster. Si accende la spia posta sopra al tasto. Questa funzione sovralimenta la potenza a 2000W o 3000W a seconda della grandezza della zona di cottura interessata.

Il booster si interrompe automaticamente dopo 4 minuti. Finché il booster di una delle zone di cottura è attivo, la zona di cottura corrispondente anteriore o posteriore avr potenza limitata (es: se è attivo il booster nella piatra posteriore sinistra, si abbassa la potenza della piatra anteriore sinistra). Per ulteriori chirimenti vedere Descrizione tecnia dei modelli.

Spegnimento delle zone di cottura

Per spagnere una zona di cottura, selezionarla tramite il relativo tasto di selezione e:

• Premere il tasto -: la potenza della zona di cottura scende progressivamente, fino allo spegnimento.

Programmazione della durata di una cottura

! É possible programme contemporaneously toutes le zone di cottura per una durata compresa tra 1 e 99 minuti.

1. Selezionare la zona di cottura tramite il tasto di selezione corrispondente.

2. Regolarne il livello di potenza.

3. Premere il tasto di programamazione

Lampeggia la spia corrispondente alla zona scelta.
4. Impostare la durata di cottura desiderata tramite i

tasti - e +
5. Confermare premendo il tasto oppure si selezione in automatico dopo 10 secondi.
Il conto alla rovescia del timer ha inizio immediatamente. La fine della cottura programmata è indicata da un segnale acustico (per la durata di 1 minuto) e la zona di cottura si spegne.
Ripetere la procedura sopra descritta per agli piastrare che si intende programmare.

Visualizzazione in caso di programmazione multipla

Quando una o più piastre sono state programmate, il display visualizza il tempo rimanente della piastra che è più vicina al terme del tempo programmato,

indicandone la posizione con la spia corrispondente che lampeggia. Le spi delle altre piastre programmate sono accese.

Per visualizzare il tempo restante delle
altre piastre programmate, premere ripetutamente il
tasto: verranno mostrati in sequenza e in senso
orario i tempi del contaminuti e di tutte le piastre
programmate, a partire da quella anteriore sinistra.

Modificare la programmazione

1. Premere ripeturamente il tasting finché non viene migliorato il tempo della piastra che si intende modificare.
2. Agire sui tasti e + per impostare il nuovo tempo.
3. Confermare premendo il tasting

Per cancellare una programmazione, agire come

sopr. Al punto 2 premere il tasto -: la durata scende progressivement fino allo spegnimento 0. La programmazione si azzera e il display esce alla modalità programmazione.

II contaminuti

Il piano di cottura deve essere acceso. Il contaminuti permette di impostare una durata fine a 99 minuti.

1. Premere il tasto di programamazione ✓, finché la spia contaminuti non si accende
2. Impostare la durata desiderata tramite i tasti e

+

1. Confermare premendo il tasto Il conto alla rovescia del timer ha inizio immediatamente. A tempo scaduto viene emesso un segnale acustico (per la durata di 1 minuto).

Blocco dei comandi

Quando il piano cottura è in funzione, è possibile bloccare i comandi per evitare il rischio di modifiche fortuite alle regolazioni (bambini, operazioni di pulizia, ecc.). Premendo il tasto i comandi si bloccano e la spia che si trova sopra al tasto si accende. Per tornare ad agire sulle regolazioni (es. interrompere la cottura) è necessario sbloccare i comandi: premere il tasto per quale istante, la spia si spegne e i comandi si sbloccano.

Spegnimento del piano cottura

Premendo il tasting apparecchio si spegne, nonfare affidavitamento sul rivelatore di pentole. Se i comandi dell'apparecchio sono stati bloccati,continueranno ad essere bloccatianche dopo averriacceso il piano di cottura.Per poter riaccendereil piano è necessario prima sbloccare i comandi.

Modalità "demo"

È possibile impostare una modalità dimostrativa nella quale il pannello comandi funzioni normalmente (includi i comandi relativi alla programmazione), magli elementi riscaldanti non si accendono. Per attivare la modalità "demo" occorre che il piano sia accesso e tutte le piastre siano spente:

• Premere e tenere premuti contemporaneamente

i tasti + e - per 6 secondi. Allo scadere dei 6 secondi la spia ON/OFF e la spia BLOCCO COMANDI lampeggiano per un secondo. Rilasciare

i tasti + e - e premere il tasto

• il display visualizza la scritta DE e MO e il piano si spegne;
• alla successiva riaccensione il piano si trovera in

IT

modalità "demo".

Per uscire da esta modalità seguire la procedura sopra descritta. Il display visualizza la scritta DE e OF e il piano si spegne. Alla successiva riaccensione funzionera normalmente.

Consigli pratici per l'uso dell'apparecchio

! Adoperare recipienti di cottura il cui materiale di fabbricazione sia compatibile con il principio dell'induzione (materiale ferromagnetico). Si raccomanda l'uso di pentole in: ghisa, acciaio smaltato o inox speciale per induzione. Per sincerarsi della compatibilità di un recipiente è sufficiente fare una

prova con una calamita. MATERIALE ADATTO

Alluminio, Vetro, Terracotta, Ceramica, Inox non magnetoico

Inoltre, per ottenere le migliorari prestazioni dal piano di cottura:

• Adoperare pentole con fondo piatto e di elevato spessore, per essere certi che aderiscano perfettamente alla zona riscaldante.

• Adoperare pentole di diametro sufficiente a coprire completeness la zona riscaldante, in modo da garantire lo sfruttamento di tutto il calore disponibile.

• Accertarsi che il fondo delle pentole sia sempre perfettamente asciutto e pulito, per garantire la corretta aderenza e una lunga durata, sua alle zone di cottura che alle pentole stesse.
• Evitare di utilizzato le stesse pentole utilizzate sui bruciatori a gas: la concentrazione di calore sui bruciatori a gas vuo deformare il fondo della pentola, che perde aderenza.

Dispositivi di sicurezza

Rilevamento dei recipienti

Ciascuna zona di cottura è provvista di un dispositivo di rilevamento della pentola. La piatra emette calore unicamente in presenza di una pentola di dimensioni

adequate alla zona di cottura stessa. Il display indicatore di potenza lampeggiante cui includare:

• una pentola incompatible
• una pentola di diametro insufficiente
• il sollevamento della pentola

Surriscaldamento

In caso di surriscaldamento dei componenti elettronici, il piano cottura si spegne automaticamente

e sul display appeare F seguito da un numero lampeggiante. Questo messaggio scompare e il piano torna utilizzabile non appena la temperatura è scesa a un livello accettabile.

Interruttore di sicurezza

L'apparecchio è dotato di un interruptore di sicurezza che spegne le zone di cottura automaticamente quando viene raggiunto un tempo limite di utilizzo a un dato livello di potenza. Durante l'interruzione di sicurezza, il display indica "0".

Esempio: la piatra posteriore destra è impostata su 5, perché la piatra anteriore sinistra su 2. La posteriore destra si spegnerà dopo 5 ore di funzionamento, la anteriore sinistra dopo 8 ore.

Livello di potenza	Tempo limite di funzionamento in ore
1	9
2	8
3	7
4	6
5	5
6	4
7	3
8	2
9	1

Segnale acustico

Alcune anomalie, quali:

• un oggetto (pentola, posata, ecc.) posto per altri 10 secondi sull'area dei comandi,
• un versamento sull'area dei comandi,
• una pressione esercitata a lungo su un tasting, possono provocare l'émissione di un segnale acustico. Rimuoverve la causa del malfunzionamento per interrimpere il segnale acustico. Se la causa dell'anomalia noniene rimossa, il segnale acustico persistsiste e il piano si spegne.

Consigli pratici per la cottura

Cottura a fuco vivissimo	00	Cottura a Pressione Pentola a Pressione Grigliata Ebollizione	Frittura
Cottura a fucoCottura a fuco vivo	07	Crèpe Cottura a fuco vivo e doratura (Arrosti, Bistecche, Scaloppine, Filetti di pesce, Uova al tegamino)
Cottura a fuco medioCottura a fuco vivo	16	Addensamento rapido (Sughi liquidi) Acqua boliente (Pasta, Riso, Verdure) Latte
	55	Addensamento lento (Sughi consistenti)
	49	Cottura a bagnomaria Cottura Pentola a pressione dopo il sibilo
lento	46	Cottura a fuco lento (Stufati)	Riscaldamento delle pietanze
Cottura a fuco lentissimo	21	Salsa al ciocolato Mantenimento al caldo

Precauzioni e consigli

IT

! L'apparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza. Queste avventenze sono fornite per ragioni di sicurezza e devono essere lette attendamente.

Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie:

• 2006/95/CEE del 12/12/06 (Bassa Tensione) e successive modificazioni
• 2004/108/CEE del 15/12/04 (Compatibility)
  Elettromagnetica) e successive modificazioni
• 93/68/CEE del 22/07/93 e successive modificazioni.
• 1275/2008 stand-by/off mode.

Sicurezza generale

! Controllare che la presa d'ariatramite la griglia del ventilatore non sia mai ostruita. Il piano da incasso, infatti, necessita di una corretta aerazione per il raffreddamento dei componenti elettronici.

! è sconsigliata l'installazione di un piano cottura a induzione sopra un frigorifero sottotavolo (calore) o sopra una lavatrice (vibrazioni). Lo spazio necessario per la ventilazione degli elementi elettronici sarebbe infatti insufficiente.

• L'apparecchio è stato concepito per un uso di tipo non professionale all'interno dell'abitazione.
• L'apparecchio non va installato all'aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esesto a pioggia e temporali.
  Non toccare la macchina a piedi nudi o con le mani o i piedi bagnati o umidi.
• L'apparecchio deve essere usato per cuocere alimenti, solo da personne adulte e secondo le istruzioni riportate in quello libretto. Non utilizzato

il piano come superficie di appoggio, né come tagliere.

• Il piano in vetroceramica è resistenteagli urti meccanici,uttavia puo incrinarsi (o eventualmente frantumarsi) se colpito con un oggetto appuntito, quale un utensile. Inquesti casi, scollegare immediamente l'apparecchio alla rete di alimentazione e rivolgersi all'Assistenza.
• Evitare che il cavo di alimentazione di altri elettrodomestici entri in contatto con parti calde del piano cottura.
  Non dimenticare che la temperatura delle zone di cottura rimane piuttosto elevata per almeno trenta minuti归来 spegnimento. Il calore residuo è segnalato ancche da un indicatore (vedi Avvio e utilizzato).
• Tenere a debita distanza dal piano cottura qualsiasi oggetto che potrebbe fondere, ad esempio oggetti in plastica, in alluminio o prodotti con un elevato contentuto di zucchero. Fare particolare attenzione a imballaggi e pellicole in plastica o alluminio: se dimenticati sulle superfici ancora calde o tiepide possono causare un grave danno al piano.
  Assicurarsi che i manici delle pentole siano sempre rivolti verso l'interno del piano cottura per evitare che vengano urtati accidentamente.

Non staccare la spina dalla presa della corrente tirando il cavo, bensi afferrando la spina.
Non fare pulizia o manutenzione perché aver prima staccato la spina alla rete elettrica.
- Non è previsto che l'apparecchio venga utilizzato da persona (bambini compresi) con ridotte energia fisiche, sensoriali o mentali, da persona inesperte o che non abbiano familarità con il prodotto, a meno che non vengano sorvegliate da una persona responsabile della loro sicurezza o non abbiano ricevuto istruzioni preliminari sull'uso dell'apparecchio.
- Avverenza per i portatori di pacemaker o altri dispositivi medici impiantabili attivi:

Il piano cottura è conforme a tutte le normative vigenti in materia di interferenze elettromagnetiche.

Questo prodotto è pertanto perfettamente rispondente a tutti i requisiti di legge (direttive 89/336/CEE). è stato progettato in modo da non creare inferenze ad altre apparecchiature elettriche utilizzate, a condizione che sono siano conformi alle suddette normative.

Il piano cottura a induzione genera campi elettromagnetici a breve portata.

Per evitare agli rischio di interferenze tra il piano di cottura e il pacemaker, quest'ultimo dovrà essere realizzato in conformità alle normative vigenti.

A tale riguardo, possiamo garantire unicamente la conformità del nostro prodotto. Per informazioni sulla conformità o eventuali problemi di incompatibilità, si prega di rivolgersi al proprio medico curante o alla casa produttrice del pacemaker.

• Evitare che i bambini giochino con l'apparecchio.
  Non posare oggetti metallici (coltelli, cucchia, coperchi, ecc.) sul piano perché posso n o diventare caldi.
• L'apparecchio non è destinato a essere什么意思 in funzione per mezzo di un temporizzatore esterno oppure di un sistema di lavoro a distance separato.

Smaltimento

• Smaltimento del materiale di imballaggio: atteneri alle norme locali,osi gli imballaggi potranno essere riutilizzati.
• La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparentei dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l'ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di racolta separata.

Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.

Escludere la corrente elettrica

Prima di agli operazione isolare l'apparecchio alla rete di alimentazione elettrica.

Pulire l'apparecchio

!Evitare l'uso di detergenti abrasivi o corrosivi, quali

i prodotti in bombolette spray per barbecue e fornì, smacchiatori e prodotti antiruggine, i detersivi in polvere e le spugne con superficie abrasiva: possono graffiare irrmediabilmente la superficie.

!Nonutilizzaremai pulitoriavaporeo ad alta pressione per la pulizia dell'apparecchio.

• Per una manutenzione ordinaria, è sufficiente lavare il piano con una spugna umida, asciugando quando con una carta assorbente per cucina.
• Se il piano è particolaremente sporco, strofinare con un prodotto specifico per la pulizia delle superfici in vetroceramica, sciacquare e asciugare.
• Per rimuovere gli accumuli di sporco più consistenti servisi di un apposto raschietto. Intervenire non appena possibile, alla attendere che l'apparecchio si via raffreddato, per evitare l'incrostazione dei residiui. Eccellenti risultati si sono ottenere usando una spugnetta in filo d'acciaio inossidabile - specifica per piani in vetroceramica - imbevuta di acqua e sapone.
• In caso sul piano cottura si fossoo accidentalmente fusi oggetti o materiali quali plastica o zucchero, rimuoverli con il raschietto immediatamente, finché la superficie è ancor calda.
• Una volta pulito, il piano può essere trattato con un prodotto specifico per la manutenzione e la protezione:

la pellicola invisibile lasciata da quello prodotto protegge la superficie in caso di scolamenti durante la cottura. Si raccomanda

di eseguire queste operazioni con l'apparecchio tiepido o freddo.

• Ricordarsi sempre di risciacquare con acqua pulita e asciugare accuramente il piano: i residui di prodotti potrebbero infatti incrostarsi durante la successiva cottura.

Telaio in acciaio inox (solo nei modelli con cornice)

L'acciaio inossidabile più macchiarsi per effetto di un'acqua molto calcarea lasciata per un periodo di tempo prolongato aicontatto dello stesso oppure a causa di prodotti per la pulizia contententi fosforo.

Si consiglia di sciacquare abbondamente e asciugare con cura dopo la pulizia del piano. In caso di versamenti d'acqua, intervenire rapidamente asciugando con cura.

!Alcuni piani cottura hanno una cornice in alluminio somigliante all'acciaio inox. Non utilizzato prodotti per la pulizia e lo sgrassaggio non idonei per l'alluminio.

Smontare il piano

Nel caso si renda necessario smontare il piano cottura:

1. togliere le viti che fissano le molle di centraggio sui lati;
2. allentare le viti dei ganci di fissaggio sugli angoli;
3. estrarre il piano cottura dal vano del mobile.
   !Raccomandiamo di evitare di accedere ai meccanismi interni per tentare una riparazione. In caso di guasto, contattare l'Assistenza.

Descrizione tecnica dei modelli

Ilsystema induzione è il procedimento di cottura più rapido che esista. A differenza delle piastre tradizionali, non è la zona di cottura che si riscalda: il calore viene generato direttamente all'interno della pentola, la quale dovrà possedere necessariamente un fondo in materiale ferromagnetico.

Piani cottura	KIA 641 CS;KIA 641 BS	KIC 644 DD Z	KIC 641 X
Zone di cottura	Potenza (in W)	Potenza (in W)	Potenza (in W)
Posteriore sx	I 1400	I 1400 - B 2000* - 600 se Ant. Sx*	I 1400
Posteriore dx	I 2200 - B 3000*	I 2200 - B 3000* - 1600 se Ant. Dx*	I 2200 - B 3000*
Anteriore sx	I 2200	I 2200 - B 3000* - 1600 se Post. Sx*	I 2200
Anteriore dx	I 1400 - 600 se Post. Dx*	I 1400 - B 2000* - 600 se Post. Dx*	I 1400 - 600 se Post. Dx*
Potenza totale	7200	7200	7200

Piani cottura	KIC 642 C	KIC 644 X KIC 644 C KIC 744 C
Zone di cottura	Potenza (in W)	Potenza (in W)
Posteriore sx	I 1400 - 600 se Ant. Sx*	I 1400 - B 2000* - 600 se Ant. Sx*
Posteriore dx	I 2200 - B 3000*	I 2200 - B 3000* - 1600 se Ant. Dx*
Anteriore sx	I 2200 - B 3000*	I 2200 - B 3000* - 1600 se Post. Sx*
Anteriore dx	I 1400 - 600 se Post. Dx*	I 1400 - B 2000* - 600 se Post. Dx*
Potenza totale	7200	7200

Legenda:

I = zona di cottura a induzione.
semplice
B = booster: la zona di cottura
può essere sovr alimentata a 3000 W
* = la potenza massima è limitata finché è attivo il booster nella zona di cottura posteriore relativa (vedi Avvio e utilizzato).

Installatie

NL
