MANUAL DE UTILIZADOR ZX 4000 MAC AUDIO

FIGURA 2 FUNZIONAMENTO A 4 CANALI

FIGURA 3/4 FUNZIONAMENTO A 3 CANALI

FIGURA 5 FUNZIONAMENTO A 2 CANALI

ILUSTRACION 2 FUNCIONAMENTO DE 4 CANALES

ILUSTRACION 3/4 FUNCIONAMENTO DE 3 CANALES

ILUSTRACION 5 FUNCIONAMENTO DE 2 CANALES

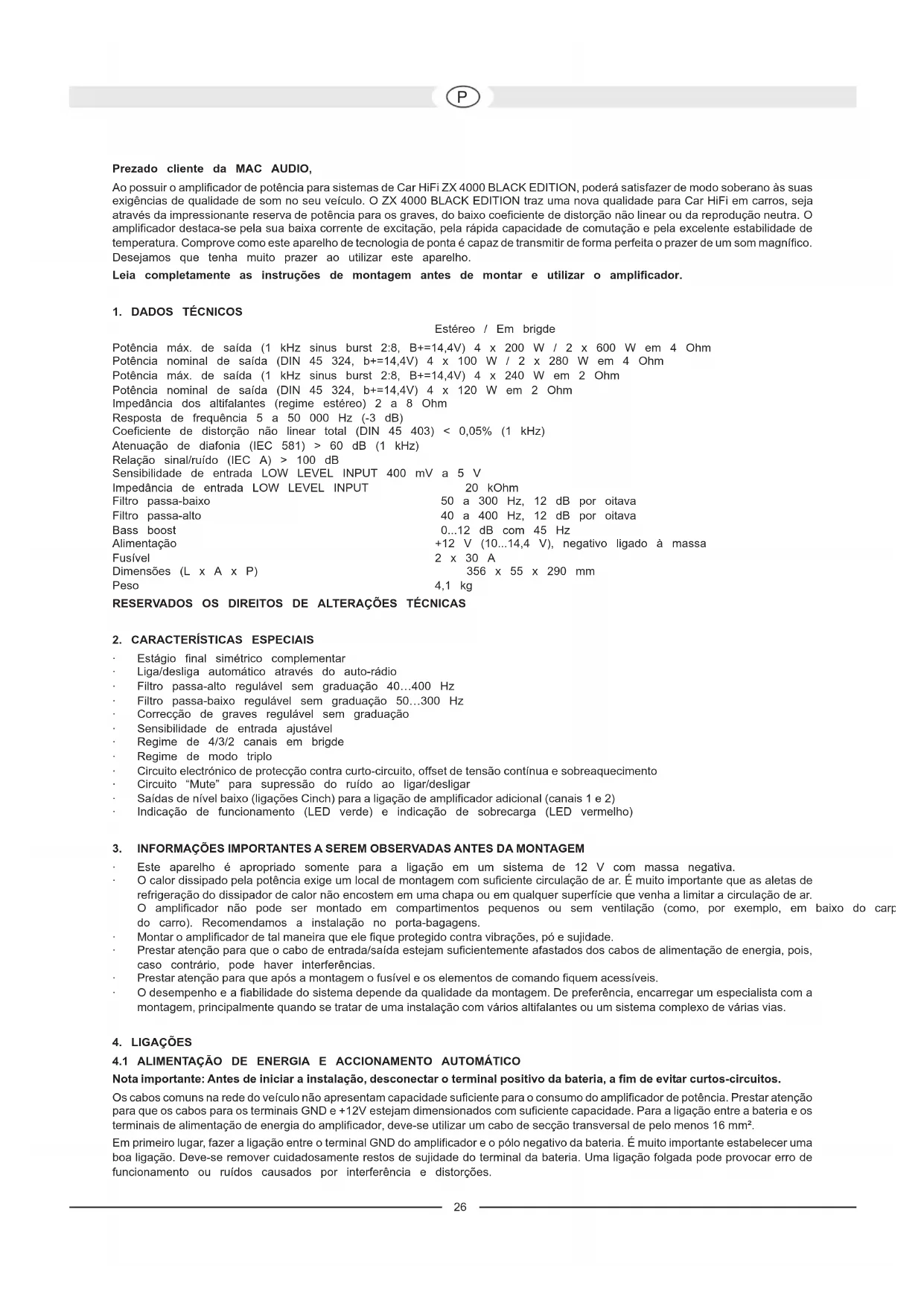

Ao possu o amplificador de potencia para sistemas de Car HiFi ZX 4000 BLACK EDITION, poder a satisfazer de modo soberano as sua exigencias de qualidade de som no seu veiculo. O ZX 4000 BLACK EDITION traz una nova qualida para Car HiFi em carros,cka atrasv da impressionante reserva de potencia para os graves, do baixo coeficiente de distorcao nao linear ou da reproducao neutra. O amplificador destaca-sePGA sua baixa corrente de excitaao,ela rapa d capacitado de comutacao e pela excelente estabilitadde temperatura. Comprove como este aparelho de technologia de ponte é capaz de transmitir de forma perfeita o prazer de um som magnifico. Desejamos que tenha muito prazer ao utilizear este aparelho.

Leia completeness as instruções de montagem antes de montar e'utilizar o amplificador.

1. DADOS TECNICOS

Estereo / Em brigde

Potência max. de saía (1 kHz sinus burst 2:8, B+=14,4V) 4 x 200 W / 2 x 600 W em 4 Ohm
Potência nominal de saía (DIN 45 324, b+=14,4V) 4 x 100 W / 2 x 280 W em 4 Ohm
Potência max. de saía (1 kHz sinus burst 2:8, B+=14,4V) 4 x 240 W em 2 Ohm
Potência nominal de saía (DIN 45 324, b+=14,4V) 4 x 120 W em 2 Ohm
Impedência dos altifalantes (regime estéreo) 2 a 8 Ohm
Resposta de frequência 5 a 50 000 Hz (-3 dB)
Coeficiente de distortion não linear total (DIN 45 403) < 0,05% (1 kHz)
Atenuação de diafonia (IEC 581) > 60 dB (1 kHz)
Relação sinal/ruido (IEC A) > 100 dB
Sensibilidade de entrada LOW LEVEL INPUT 400 mV a 5 V
Impedência de entrada LOW LEVEL INPUT 20 kOhm
Filtro passa-baixo 50 a 300 Hz, 12 dB por oitava
Filtro passa-alto 40 a 400 Hz, 12 dB por oitava
Bass boost 0...12 dB com 45 Hz
Alimentação +12 V (10...14,4 V), negativo ligado à massa
Fusível 2 x 30 A
Dimensoes (L x A x P) 356 x 55 x 290 mm
Peso 4,1 kg

RESERVADOS OS DIREitos DE ALTERACOs TECNICAS

2. CHARACTERISTICAS ESPECIALIS

Estagio final simétrico complementar
Liga/desliga automatico atraves do auto-radio
Filtro passa-alto regulavel sem graduação 40...400 Hz
Filtro passa-baixo regulavel sem graduação 50...300 Hz
Correção de graves regulavel sem graduação
Sensibilitadedeintradaajustavel
Regime de 4/3/2 canais em brigde
Regime de modo triplo
Circuito electrico de protecao contra curto-circuito, offset de tensao continua e sobreaquecisiono
Circuito "Mute" para supressao do ruido ao ligar/desligar
Saidas de nivel baixo (ligaçoes Cinch) para a ligação de amplificador adiencial (canais 1 e 2).
Indicao de functiamento (LED verde) e indicao de sobrecarga (LED vermelho)

3. INFORMAÇÖES IMPORTANTES A SEREM OBSERVADAS ANTES DA MONTAGEM

• Este aparecido é apropiado somente para a ligação em umsystema de 12 V com massa negativa.
  O calor dissipado pela potência exige um local de montagem com sufficiente circulacao de ar. E muito importante que as aletas de refrigeracao do dissipador de calor não encosteem em uma chapa ou em qualquer superficie que venha a limitar a circulacao de ar. O amplificador nao pode ser montado em compartmentsoes��uenos ou sem ventilacao (como, por example, em baixo do carp do carro). Recomendamos a instalacao no porta-bagagens.
  Montar o amplificador de tal maneira que ele fique protegido contra vibrações, p e sujidade.
• Prestar atenção para que o cabo de entrada/saida esteam suficientemente afastados dos cabos de alimentação de energia, quando é necessária.
  Prestar atencao para que apso a montagem o fusivel e os elementos de commando fiquem acessiveis.
  O desempenho e a fiabilitaddo systema depende da qualidade da montagem. De preferencia, encarregar um especialista com a montagem, principalmente quando se tratar de uma instalacao com various altifalantes ou umsystema complexo de varias vias.

4. LIGAÇÖES

4.1 ALIMENTACION DE ENERGIA E ACCIONAMENTO AUTOMÁTICO

Nota important: Antes de iniciaar a instalacao, desconectar o terminal positivo da bateria, a fim de evaporar cortos-circuitos.

Os cabos comuns na rede do voiculo nao aparem capacitadue sufficiente para o consumo do amplificador de potencia. Prestar atencao para que os cabos para os terminais GND e +12V estejam dimensionados com suficiente capacidade. Para a ligationao entre a bateria e os terminais de alimentacao de energia do amplificador, deve-se utilize um cabo de secao transversal de pelo menos 16~mm^2

Em primeiro lugar, fazer a ligaçao entre o terminal GND do amplificador e o plo negativo da bateria. E muito importante estabelecer uma boa ligaçao. Deve-se removecretos de sufiade do terminal da bateria. Uma ligacao folgada pode provoc erro de funcionamento ou ruidos causados por interferencia e distorções.

Ligar o terminal +12V do amplificador com um cabo de alimentacao com fusivel integrado. O fusivel deveria se encontrar proximo a bateria. Por motivos de seguranca, o comprimento do cabo entre o plo positivo da bateria e o fusivel tem de ser menor que 60 cm. O fusivel deve ser colocado somente apso a conclusao de todos osabalhos de instalaao, inclusive a ligacao dos altifalantes.

Conectar a o cabo do telecomando do receptor do Car HiFi no terminal de commando REM do amplificador. Para a ligaço entre a ligaço REMOTE do amplificador e o controlador, delve-se utilize um cabo com uma sequcao transversal de 0,75 mm².

4.2 CABOS AUDIO

Na montagem do cabo audio no carro, entre a saída cinch do auto-rádio e a entrada cinch do amplíficator, evitar que o cabo de alimentação eletrica e o cabo录音 sejam colocados do mesmo lado do automóvel. Recomendamos uma instalação dos cabos separada, por exemplo, cabo de electricidade do lado direito e cabo录音 do lado esquerdo, ou vice-versa. Assim consigues reduzir a passagem de rúidos para o cabo录音.

4.3 LIGACAO DOS ALTIFALANTES

No modo operacional normal (que corresponde à ligation de um altifalante a cada canal do amplificador), a menor resistencia de terminacao por canal e de 2 Ohm.
No regime em brigde (duas saidas do amplificador interconectadas), o valor da menor resistencia de terminacao e dobrado para 4 Ohm.
- No regime de modo triplo, a impedência não pode ser menor que 2 Ohm.
- Nunca ligar o terminal negativo dos altifalantes no chassis do voceulo.
- Nunca ligar a saida de um altifalante com a tensao de alimentacao +12V Isto causaria a destruicao do estagio final de amplificacao. Se o amplificador forutilizado com values menores de terminacao ou forutilizao incorrectamente como acima descriito, isto poderia causar a danificacao tanto do amplificador como dos altifalantes. Neste caso, sera perdido o direito à garantia.

5. ELEMENTOS DE COMANDO E ENTRADAS/SAIDAS

5.1 AJUSTE DA SENSIBILIDADE DE ENTRADA

A sensibility de entrada pode ser adequada a qualquer auto-radio ou tape-deck. Rodar o regulator de volume do radio ate a posicao central e ajustar o regulator do nivel de entrada (5) e (9) de tal maneira que se obtenha um volume medio. Normalmente, este ajuste garanthe reservas de potencia sufficiente com uma relaço sinai/ruido ideal.

ATENÇA: Reproduzir os sinais de teste somente por curto tempo, a fim de evaporar danos nos altifalantes.

5.2 FILTRO PASSA-BAIXO COM FREQUENCIA DE TRANSAÇÃO REGULÁVEL

Cas o amplificador deva serutilado como amplificador para subwoofer, posicionar o selector (1) ou (13) em "LPF".Ajustar no regulador (2) ou (12) a frequencia de transicao desejada. Desta maneira, o Fifro pode ser adequado aos requisitos a tonalidade do altifalante para gravesutilizzato.

A inclinação acontedua do flanco occasionala uma reducao precise de faixas de frequencia medias e altas.

5.3 FILTRO PASSA-ALTO COM FREQUENCIA DE TRANSAÇÃO REGULÁVEL

Cas o amplificador deva ser utilizesdo para altifalantes satelites (altifalantes de tom medio/alto), posicionar o selector (1) ou (13) HPF. Ajustar no regulator (3) ou (11) a frequencia de transigao desejada. Desta maneira, sao amplificadas somente frequencias acima da frequencia de transigao ajustada. Deste modo, podem ser minimizadas com eficacia distoracoes causadas por movimento da membrana excessivamente grandes e por altifalantes satelite微量元素, sem que o nivel de graves sera reduzido.

5.4 BASS BOOST

Com auxilio da funcao Bass boost (4 ou 10), etingido um aumento ou uma equalization das frequencias mais baixas de graves.

5.5 SAIDAS PARA A LIGACAO DE OUTROS AMPLIFICADOS

O sinal de entrada das lagoes INPUT CH1 e CH2 (6) é passado direcamente para os terminais de entrada OUTPUT (7). As lagoes OUTPUT permitem a ligation de outros amplificadores sem a necessidade de um conector T e de um cabo.

FIG. 1 LIGAÇÖS DE ALIMENTação DE ENERGIA / DO ACCIONAMENTO À DISTÂNCIA

(1) Terminal de ligation para a tensão de +12 V da bateria
(2) Terminal de ligation REM para o acontecimiento à distência
(3) Terminal de ligation GND para a massa, ligado ao polo negativo da bateria
(4) Bacteria
(5) Fusivel integrado no cabo
(6) Para a ligação automática da antenna do rádio
Caso o rádio do Veçuelo não possuía uma ligação automática para a antenna, este cabo deve ser ligado ao polo positivo (+) da igniação.
Neste caso, deve-se intercalar um interruptor liga/desiga. Prestar atençao para que este interruptor sera desligado, sempre que o amplificador não foragemado.

FIG. 2 REGIME DE 4 CANAIS

Cas o amplificador deva ser ligado a um auto-radio de 4 canais de saida e alimentar 4 altifalantes, as ligações e os ajustes devem ser feitos conforme indicado na figura 2:

(1) Para o auto-rádio, saía esquerda, na fremte
(2) Para o auto-rádio, saía direita, narente
(3) Para o auto-rádio, salda esquerda, atrás
(4) Para o auto-radio, saida direita, atras
(5) Altifalante esquerdo, na frente
(6) Altifalante direito, na fremte
(7) Altifalante esquerdo, atras
(8) Altifalante direito, atras

FIG. 3/4 REGIME DE 3 CANAIS

No regime de 3 canais, o filtro passa-alto é aplicado para os canais 1/2 e o filtro passa-baixo para os canais 3/4 . Sua'utilisation sera explicada no capítulo 5.

FIG. 3

Cas o amplificador deva ser ligado a um auto-radio com saida estereo e alimentar altifalantes satelite estereos e um subwoofer, as ligações e os ajustes devem ser feitos conforme indicado na figura 3.

(1) Para o auto-rádio, saída esquerda
(2) Para o auto-rádio, saída direita
(3) Altifalante satélite esquerdo
(4) Altifalante satélite direito
(5) Subwoofer

FIG. 4

Cas o amplificador deva ser ligado a um auto-radio com saida estereo e saida independente para um subwoofer e alimentar altifalantes satelite estereos e um subwoofer, as ligações e os ajustes devem ser feitos conforme indicado na figura 4

(1) Para o auto-rádio, saída esquerda
(2) Para o auto-rádio, saída direita
(3) Para o auto-rádio, saía do subwoofer
(4) Altifalante satélite esquerdo
(5) Altifalante satélite direito
(6) Subwoofer

FIG. 5 REGIME DE 2 CANAIS

Cas o amplificador deva atingir umai maior potencia para a utilizaio de dois subwoofer, as ligaoes e os ajustes devem ser feitos conforme. indicado na figura 5. A utilizao do过滤 passa-baixo sera descrita no capitulo 5.

(1) Para o auto-rádio, saída esquerda.
(2) Para o auto-rádio, saída direita
(3) Subwoofer
(4) Subwoofer

FIG. 6 OPERACO COMO AMPLIFICATOR PARA 4 ALTIFALANTES SATÉLITE E UM SUBWOOFER SOB A UTILIZAÇAO DE U AMPLIFICATOR DE 1 CANAL ADICIONAL (ZX 1000 BLACK EDITION)

(1) Para o auto-rádio, saída esquerda, na fremte
(2) Para o auto-radio, saida direita, narente
(3) Para o auto-radio, saida esquerda, atras
(4) Para o auto-rádio, saída direita, atrás
(5) Altifalante esquerdo, na fremte
(6) Altifalante direito, na fremte
(7) Altifalante esquerdo, atras
(8) Altifalante direito, atras
(9) Subwoofer

FIG. 7 ELEMENTOS DE COMANDO E ENTRADAS/SAIDAS

(1) Selector para HPF (filtro passa-alto) / LPF (filtro passa-baixo) / OFF para canal 1/2
(2) Regulador de frequência de transição para o passa-baixo (canal 1/2)
(3) Regulador de frequência de transição para o passa-alto (canal 1/2)
(4) Regulador Bass boost (canal 1/2, atrás)
(5) Regulador de nivel de entrada canal 1/2
(6) Entradas de nivel baixo (canal 1/2, fremte)
(7) Saidas de nivel baixo (canal 1/2)
(8) Entradas de nivel baixo (canal 3/4, atrás)
(9) Regulador de nivel de entrada canal 3/4
(10) Regulador Bass boost (canal 3/4, atrás)
(11) Regulador de frequência de transição para o passa-alto (canal 3/4)
(12) Regulador de frequência de transição para o passa-baixo (canal 3/4)
(13) Selector para HPF (filtro passa-alto) / LPF (filtro passa-baixo) / OFF para canal 3/4
(14) Selector do modo de canal
