MODE D'EMPLOI ZX 4000 MAC AUDIO

Une fois le produit en fin de vie, veuilles le déposer dans un point de recyclage appropri

D
GB 8
F 11
NL 15
① 19
E 23
P 26
29
RUS 32
CHN 36
39

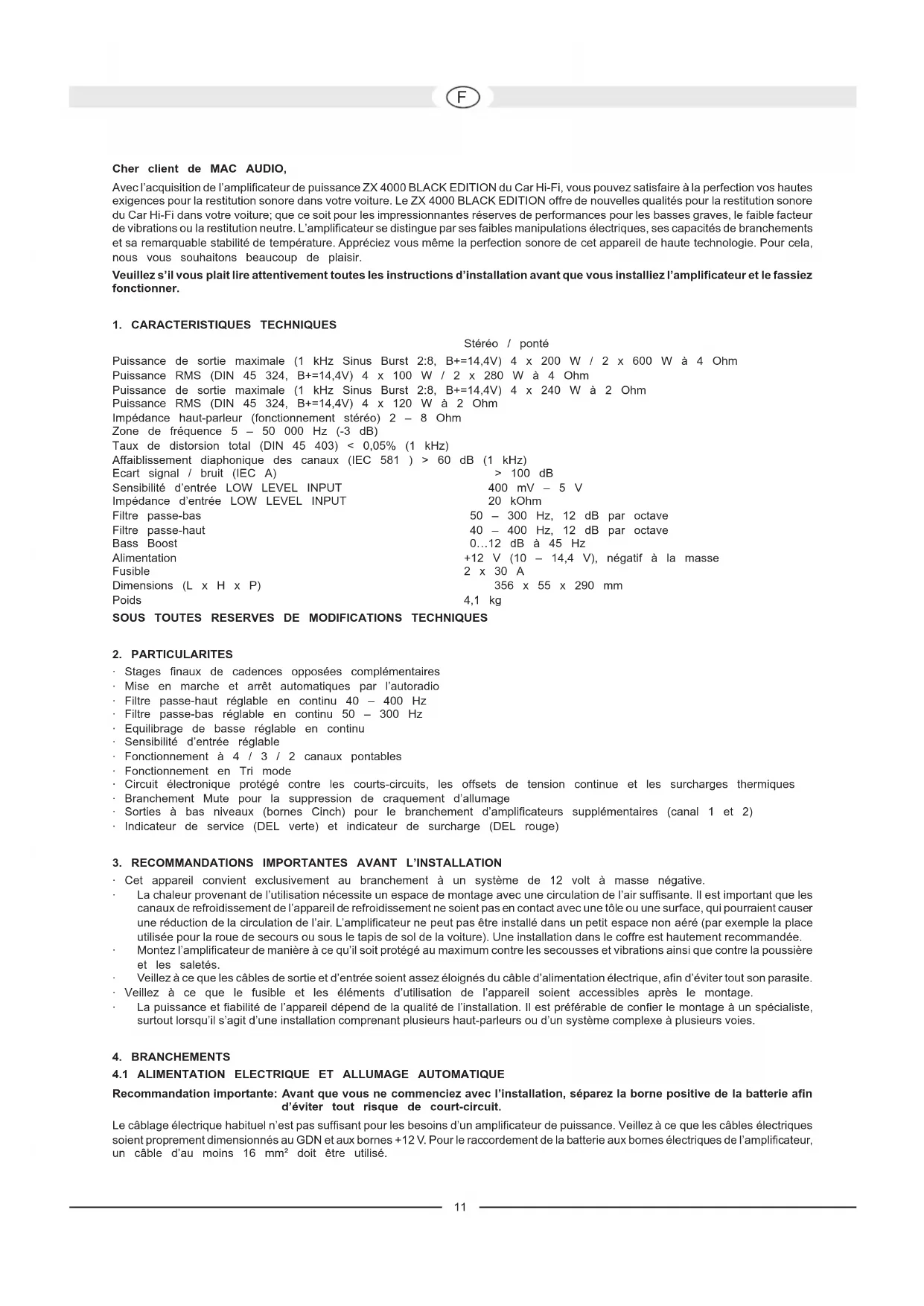

Veuillez s'il vous plait dire attentivement toutes les instructions d'installation avant que vous installiez l'amplificateur et le fassiez fonctionner.

1. CHARACTERISTIQUES TECHNIQUES

Stéreo / ponté
Puissance de sortie maximale (1 kHz Sinus Burst 2:8, B+=14,4V) 4 x 200 W / 2 x 600 W à 4 Ohm
Puissance RMS (DIN 45 324, B+=14,4V) 4 x 100 W / 2 x 280 W à 4 Ohm
Puissance de sortie maximale (1 kHz Sinus Burst 2:8, B+=14,4V) 4 x 240 W à 2 Ohm
Puissance RMS (DIN 45 324, B+=14,4V) 4 x 120 W à 2 Ohm
Impédance haut-parleur (fonctionnement stéreo) 2 - 8 Ohm
Zone de fréquence 5 - 50 000 Hz (-3 dB)
Taux de distorsion total (DIN 45 403) < 0,05% (1 kHz)
Affaillissement diaphonique des canaux (IEC 581) > 60 dB (1 kHz)
Ecart signal / bruit (IEC A) > 100 dB
Sensibilité d'entrée LOW LEVEL INPUT 400 mV - 5 V
Impédance d'entrée LOW LEVEL INPUT 20 kOhm
Filtre passe-bas 50 - 300 Hz, 12 dB par octave
Filtre passe-haut 40 - 400 Hz, 12 dB par octave
Bass Boost 0...12 dB à 45 Hz
Alimentation +12 V (10 - 14,4 V), négatif à la masse
Fusible 2 x 30 A
Dimensions (L x H x P) 356 x 55 x 290 mm
Poids 4,1 kg

SOUS TOUTES RESERVES DE MODIFICATIONS TECHNIQUES

2. PARTICULARITES

Stages finaux de cadences opposées complémentaires
- Mise en marche et arrêt automatiques par l'autoradio
Filtre passehaut reglable en continu 40-400 Hz
Filtre passe-bas reglable en continu 50 - 300 Hz
- Equilibrage de basse régiable en continu
Sensibilité d'entrée régable
· Fonctionnement à 4 / 3 / 2 canaux pontables
- Fonctionnement en Tri mode
Circuit electronicite protege contrles courts-circuits, les offsets de tension continue et les surcharges thermiques
- Branchement Mute pour la suppression de craquement d'allumage
Sorties a bas niveaux (bornes Cinch) pour le branchement d'amplificateurs supplémentaires (canal 1 et 2)
Indicateur de service (DEL verte) et indicateur de surcharge (DEL rouge)

3. RECOMMANDATIONS IMPORTANTES AVANT L'INSTALLATION

Cet appeireil convient exclusivement au branchement a un systeme de 12 volt a masse négative.

La chaleur provenant de l'utilisation nécessite un espace de montage avec une circulation de l'air suffisante. Il est important que les canaux de refroidissement de l'appareil de refroidissement ne soient pas en contact avec une tôle ou une surface, qui pourrait causeer une réduction de la circulation de l'air. L'amplificateur ne peut pas être installé dans un petit espace non aéré (par exemple la place utilisée pour la roue de secours ou sous le tapis de sol de la voiture). Une installation dans le coffre est hautement recommendée.
Montez l amplificateur de maniere a ce qu'il soit protégé au maximum contre les secousses et vibrations ainsi que contre la poussiere et les saletés.
Veillez a ce que les cables de sortie et d'entree soient asse z eloiignes du cable d'alimentation electrique, afin d'eviter tout son parasite.
Veillz a ce que le fusible et les éléments d'utilisation de l'appareil soient accessibles après le montage.
La puissance et fiabilite de l'appareil depend de la qualite de I'installation. Il est preferable de confier le montage a un specialiste, sur tout lorsqu'il s'agit d'une installation comprenant plusieurs haut-parleurs ou d'un systeme complexe a plusieurs voies.

4. BRANCHEMENTS

4.1 ALIMENTATION ELECTRIQUE ET ALLUMAGE AUTOMATIQUE

Recommendation importante: Avant que vous ne commenciez avec l'installation, séparez la borne positif de la batterie afin d'eviter tout risque de court-circuit.

Le cablage electrique habituel n'est pas suffisant pour les besoin d'un amplificateur de puissance. Veillez a ce que les cables electriques soient proprement dimensionnés au GDN et aux bornes +12 V. Pour le raccordement de la batterie aux bornes electriques de l'amplificateur, un cable d'au moins 16 mm² doit être utilisé.

Raccordez d'abord la borne GND de l'amplificateur avec le pole négatif de la batterie. Il est très important que le raccordement soit fait de manière parfaite. Les reliquats de saletés doivent être enlevés avec soin du point de branchement de la batterie. Un raccordement trop lâche peut être la cause d'une fonction défaillante ou de bruits brouillés ou de déformations.

Le branchement de l'amplificateur de +12V doit maintainer et raccordé avec un cable électrique avec un fusible intégré à pole positif. Le fusible doit être positionné prés de la batterie, la longueur de cable allant du pole positif de la batterie au fusible doit être, pour des raisons de sécurité, inférieure à 60 cm. Vous doivent placer le fusible seulement après avoir terminé tous les travaux d'installation, y compris le branchement des haut-parleurs.

Vouve nea nant anenr le cale de manendemnt a distance du recepteur Car Hi-Fi a la borne de commande REM d l'amplificateur. Pour la connexion entre le branchement REMOTE de I'amplificateur a I'appareil de commande, un cable de 0,75mm^2 de section est sufisant.

4.2 CABLES AUDIO

Lors de l'installation du cable audio entre la sortie cinch de votre autoradio et l'entrée cinch de l' amplificateur à l'intérieur de votre voiture, aussi souvent que cela est possible, les cables audio et alimentation ne doivent pas cheminer sur le même cote du vehicule. Nous recommendons une installation isolée, par exemple le cheminement du cable d'alimentation dans le passage de cables du cote gauche et celui du cable audio dans le passage de cables du cote droit ou vice versa. Ceci reduit la diaphonie introduite dans les cables audio.

4.3 BRANCHEMENTS DES HAUT-PARLEURS

Dans un mode de fonctionnement normal (c'est a dire un haut-parleur pour chaque canal d'amplificateur) la résistance de branchement la plus BASSE est de 2 Ohm par canal.
Dans le fonctionnement pontable (chacune des deux sorties de l'amplificateur sont branchées ensembles) la résistance de branchement la plus BASSE est multipliee par deux et atteint 4 Ohm.
- Dans le Tri mode, l'impédance ne peut pas être de moins de 2 Ohm par canal.
- Ne raccordez jamais les bornes négatives des haut-parleurs au chassin de la voiture.
Ne connectez jamais la tension electrique de +12V à la sortie du haut-parleur. Ceci pourrait endommager le stage final de l'amplificateur.

Si l'amplificateur est mis en marche avec des valeurs de branchements trop basses ou est mis en marche d'une façon incorrecte comme décrit ci-dessus, ici peut endommager aussi bien l'amplificateur que les haut-parleurs eux-memes. Dans ce cas, la garantie n'est plus valable.

5. ELEMENTS D'UTILISATION DE L'APPAREIL ET ENTREE / SORTIE

5.1 REGLAGE DE LA SENSIBILITE D'ENTREE

La sensibilité d'entrée peut être adaptée à chaque autoradio ou lecteur de cassettes. A cet effet, tournez le régulateur de volume sonore de votre radio sur la position de réglage Médiane, et ajustez le régulateur de niveau d'entrée (5) et (9) de manière à atteir un volum esonore moyen. Pour ce réglage, vous disposez normalement d'une réserve de puissance suffisante avec un écart signal / bruit optimal.

ATTENTION: Reprouive des signaux sonores seulement courts afin d'eviter d'endommager les haut-parleurs.

5.2 Filtre PASSE-BAS A FREQUENCY DE RECOUVREMENT REGLABLE

Si l'amplificateur est exclusivement utilisé en tant qu'amplificateur de subwoofer, positionnez le commutateur (1) ou (13) sur „LPF". Ajustez la fréquence de recouvrement souhaïée sur le régulateur (2) ou (12). De cette manière, le filtré est adaptable aux exigences sonores du haut-parleur de graves utilisé. La haute modulation de fréquence du filtré permet une diminution précise des zones de fréquences mediums et aigués.

5.3 FILTRE PASSE-HAUT A FREQUENCY DE RECOUVREMENT REGLABLE

Dans le cas ou l'amplificateur est utilisé comme amplificateur pour haut-parleurs satellites (haut-parleurs medium / aigu), positionné le commutateur (1) ou (13) sur "HPF". Ajustez le régulateur (3) ou (11) sur la fréquence de recouvrement souhaïée. De cette manière, seulement les fréquences au-dessus de la fréquence de recouvrement可以选择 seront amplifiées. De cette manière, les distorsions dues à une course trop élevée de la membrane pour les fréquences graves et avec des haut-parleurs satellites pourrait être diminuées de façon importante, sans pour autant réduire le niveau de graves.

5.4 BASS-BOOST

En you aidant de la fonction Bass-Boost (4 ou 10), you pouze obtaining une élevation ou un équilibrage des fréquences de basses les plus basses.

5.5 SORTIES POUR LE BRANCHEMENT D'AMPLIFICATEURS ADDITIONNELS

Le signal d'entree des branchements INPUT CH1 et CH2 (6) est directement retransmis aux bornes de sorties OUTPUT (7). Les branchements OUTPUT permette le branchement d'amplificateurs additionnels sans utiliser de fiche electrique ou de cable.

FIGURE 1 BRANCHEMENTS D'ENERGIE ELECTRIQUE ET D'ALLUMAGE A DISTANCE

(1) Bornes de branchement +12 V pour distorsion de batterie
(2) Bornes de branchement REM pour l'allumage à distance
(3) Bornes de branchement GND pour la masse, au pole négatif de la batterie
(4) Batterie
(5)Fusible
(6) Pour la prise d'antenne automatique de votre autoradio Si vous autoradio n'est pas equipé d'une prise d'antenne automatique, ce cable doit être relié au pole posit (+) sur la serrure de contact. Dans un tel cas, un interrupteur marche / arrêt peut être monté dans le circuit. Toutefois, voirlez à ce que cet interrupteur soit hors circuit (sur arrêt) lorsque l'amplificateur n'est pas utilisé.

FIGURE 2 FONCTIONNEMENT 4 CANAUX

Si l'amplificateur est commande par un autoradio avec 4 canaux de sortie et connecte a 4 haut-parleurs, dans ce cas la, les branchements et les reglages sont a faire comme décrits sur la figure 2.

(1) Vers l'autoradio, sortie gauche avant
(2) Vers l'autoradio, sortie droite avant
(3) Vers l'autoradio, sortie gauche arrriere
(4) Vers l'autoradio, sortie droite arrriere
(5) Haut-parleur gauche avant
(6) Haut-parleur droit avant
(7) Haut-parleur gauche arriere
(8) Haut-parleur droit arriere

FIGURE 3/4 FONCTIONNEMENT 3 CANAUX

Dans le fonctionnement 3 canaux le filtrte salle-haut pour le canaux 1 / 2 doit etre instalé de la meme facon que le filtre salle-bas pour le canaux 3 / 4 .Leur utilisation est expliquée dans le paragraphe 5.

FIGURE 3

Si l'amplificateur est commande par un autoradio a sortie stereo et connecte a des haut-parleurs satellites et a un subwoofer, alors, les branchements et reglages sont a faire comme decrit sur la figure 3.

(1) Vers l'autoradio, sortie gauche
(2) Vers l'autoradio, sortie droit
(3) Haut-parleur satellite gauche
(4) Haut-parleur satellite droit
(5) Subwoofer

FIGURE 4

Si l'amplificateur est commande par un autoradio avec une sortie stereo et une sortie subwoofer separée, et connecté à un haut-parleur satellite et un subwoofer, alors, les branchements et les réglages sont à faire comme décrit sur la figure 4.

(1) Vers l'autoradio, sortie gauche
(2) Vers l'autoradio, sortie droite
(3) Vers l'autoradio, sortie subwoofer
(4) Haut-parleur satellite gauche
(5) Haut-parleur satellite droit
(6) Subwoofer

FIGURE 5 FONCTIONNEMENT 2 CANAUX

Si l'amplificateur doit atteindre une puissance plus elevée pour le fonctionnement de deux subwoofer, alors les branchements et les réglages sont à faire comme décrit dur la figure 5. Le remplacement du filtre passe-bas utilisé est précit dans le chapitre 5.

(1) Vers l'autoradio, sortie gauche
(2) Vers l'autoradio, sortie droite
(3) Subwoofer
(4) Subwoofer

FIGURE 6 FONCTIONNEMENT COMME AMPLIFICATEUR POUR 4 HAUT-PARLEURS SATELLITES ET UN SUBWOOFER AVEC L'UTILISATION D'UN AMPLIFICATEUR À 1 CANAL SUPPLEMENTaire (ZX 1000 BLACK EDITION)

(1) Vers l'autoradio, sortie gauche avant
(2) Vers l'autoradio, sortie droite avant
(3) Vers l'autoradio, sortie gauche arrêté
(4) Vers l'autoradio, sortie droite arrriere
(5) Haut-parleur gauche avant
(6) Haut-parleur droit avant
(7) Haut-parleur gauche arriere
(8) Haut-parleur droit arrière
(9) Subwoofer

FIGURE 7 ELEMENTS D'UTILISATION DE L'APPAREIL ET ENTREE / SORTIE

(1) Commutateur HPF (filtrée salle-haut) / LPF (filtré salle-bas) / OFF pour canaux 1/2
(2) Regulateur de la fréquence de recouvrement pour le passé-bas (canaux 1/2)
(3) Régulateur de la fréquence de recouvrement pour le passé-haut (canaux 1/2)
(4) Regulateur bass-boost (canaux 1/2, avants)
(5) Regulateur de niveau d'entrée 1/2 canaux
(6) Entrées à bas niveau (canaux 1/2, avants)
(7) Sorties à bas niveau (canaux 1/2)
(8) Entrees à bas niveau (canaux 3/4, arrid
(9) Regulateur de niveau d'entrée 3/4 canaux
(10) Regulateur bass-boost (canaux 3/4, arrières)
(11) Regulateur de la fréquence de recouvrement pour le passe-haut (canaux 3/4)
(12) Régulateur de la fréquence de recouvrement pour le passe-bas (canaux 3/4)
(13) Commutateur HPF (filtre salle-haut) / LPF (filtre salle-bas) / OFF pour canaux 3/4
(14) Commutateur mode canal
