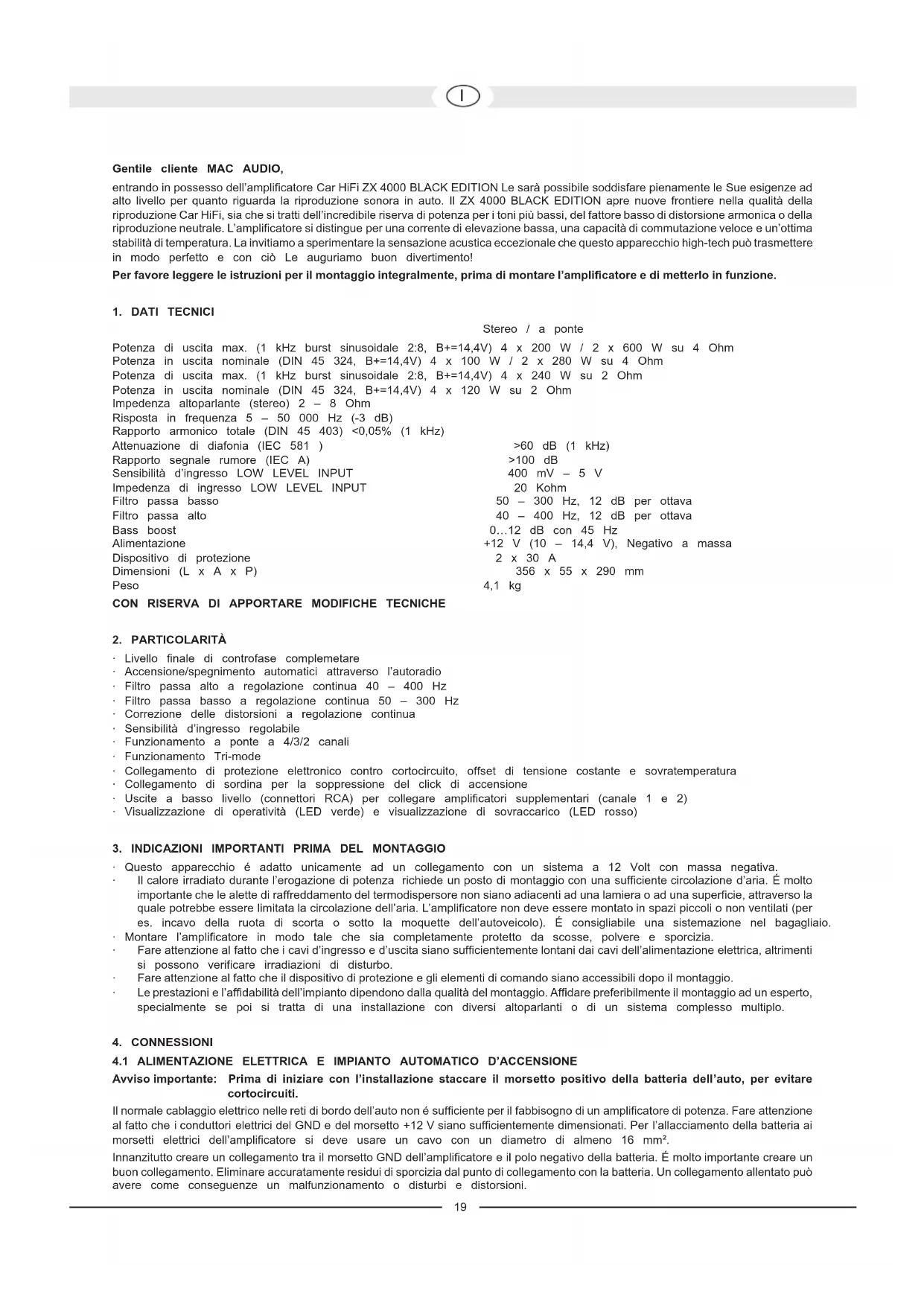

MANUALE UTENTE ZX 4000 MAC AUDIO

entrado in possesso dell'amplificatore Car HiFi ZX 4000 BLACK EDITION Le sera possible soddisfare pienamente le Sue esigenze ad alto livello per quanto riguarda la riproduzione sonora in auto. Il ZX 4000 BLACK EDITION apree nuove frontiere nella qualita della riproduzione Car HiFi, sua che si tratti dell'incredibile riserva di potenza per i toni più bassi, del fattore basso di distorsione armonica o della riproduzione neutrale. L'amplificatore si distinguue per una corrente di elevazione Bassa, una capacità di commutazione veloc e un'ttima stabilità di temperatura. La invitiamo a sperimentare la sensazione acustica eccezionale che questo appearecchio high-tech vuot trasmettere in modo perfetto e con ciò Le auguriamo buon divertimento!

Per favore leggere le istruzioni per il montaggio integralmente, prima di montare l'amplificatore e di metterlo in funzione.

1. DATI TECNICI

Stereo / a ponte

Potenza di uscita max. (1 kHz burst sinusoidale 2:8, B+=14,4V) 4 x 200 W / 2 x 600 W su 4 Ohm

Potenza in uscita nominale (DIN 45 324, B+=14,4V) 4 x 100 W / 2 x 280 W su 4 Ohm

Potenza di uscita max. (1 kHz burst sinusoidale 2:8, B+=14,4V) 4 x 240 W su 2 Ohm

Potenza in uscita nominale (DIN 45 324, B+=14.4V) 4 x 120 W su 2 Ohm

Impedenza altoparlante (stereo) 2 - 8 Ohm

Rispostainfrequenza5-50000Hz(-3dB)

Rapporto armonico totale (DIN 45 403) <0,05% (1 kHz)

Attenuazione di diafonia (IEC 581)

Rapporto segnale rumore (IEC A)

Sensibilità d'ingresso LOW LEVEL INPUT

Impedenza di ingresso LOW LEVEL INPUT

Filtro passa basso

Filtro passa

Bass boost

Alimentazione

Dispositivo di protezione

50-300 Hz, 12 dB per ottava

Livello finale di controfase complementare
- Accensione/spegnimento automatici atraverso l'autoradio
- Filtropassa alto a regolazione continua 40 - 400 Hz
Filtro passa basso a regolazione continua 50 - 300 Hz
Correzione delle distorsioni a regolazione continua
Sensibilità d'ingresso regolabile
- Funzionamento a ponte a 4/3/2 canali
- Funzionamento Tri-mode
Collegamento di protezione elettronico contro cortocircuito, offset di tensione costante e sovratemperatura
- Collegamento di sordina per la suppressione del click di accensione
· Uscite a basso livello (connettori RCA) per collegare amplificatori supplementari (canale 1 e 2)
- Visualizzazione di operatività (LED verde) e visualizzazione di sovraccarico (LED rosso)

3. INDICAZIONI IMPORTANTI PRIMA DEL MONTAGGIO

• Questo apparentechio é adatto unicolemente ad un collegamento con un systema a 12 Volt con massa negativa.
  Il calore irradiato durante l'erogazione di potenza richiede un posto di montaggio con una sufficiente circolazione d'aria. É molto importante che le alette di raffreddamento del termodispersare non siano adiacenti ad una lamiera o ad una superficie,attraverso la quale potrebbe essere limitata la circolazione dell'aria. L'amplificatore non deve essere montato in spazi piccoli o non ventilati (per es. incavo della ruota di scorta o sotto la moquette dell'autoveicolo). É consigliabile una sistematiche nel bagagliio.
  Montare l'amplificatore in modo tale che sua completemente protetto da scosse, polvere e sporcizia.

Fare attenuation al fatto che i cavi d'ingresso e d'uscita siano sufficientemente lontani dai cavi dell'alimentazione elettrica, altrimenti si possono verificare irradiazioni di disturbo.

Fare attenuation al fatto che il dispositivo di protezione e gli elementi di lavoro siano accessibili dopo il montaggio.
Le prestazioni e l'affidabilità dell'impiano dipendon da la qualita del montaggio. Affidare preferibilmente il montaggio ad un esperto, specialmente se poi si tratta di una installatione con diversi altoparlanti o di un systema complesso multiplio.

4. CONNECTIONI

4.1 ALIMENTAZIONE ELETTRICA E IMPIANTO AUTOMATICO D'ACCENSIONE

Avviso importante: Prima di iniziare con l'installazione staccare il morsetto positivo della batteria dell'auto, per evitare cortocircuiti.

Il normale cablaggio elettrico nelle reti di bordo dell'auto non è sufficiente per il fabbisogno di un amplificatore di potenza. Fare attenzione al fatto che i conduttori elettrici del GND e del morsetto +12 V siano sufficientemente dimensionati. Per l'allciamento della batteria ai morsetti elettrici dell'amplificatore si deve usare un cavo con un diametro di almeno 16 mm².

Innanzitutto create un collegamento tra il morsetto GND dell'amplificatore e il polo negativo della batteria. É molto importante creare un buon collegamento. Eliminare accuramente residui di sporciazia dal punto di collegamento con la batteria. Un collegamento allentato può essere consequences un malfunzionamento o disturbi e distorsioni.

L'attacco dell'amplificatore +12V viene collegato atraverso un cavo elettrico con un dispositivo di protezione integrato, al polo positivo della batteria. Il dispositivo di protezione si dovrebbe trovare nelle vicinanze della batteria, per motivi di sicurezza la lunghezza del cavo dal polo positivo della batteria fino al dispositivo di protezione deve essere inferiore a 60~cm . Inserire il dispositivo di protezione dopo aver terminato i lavori d'installazione compresi i collegamenti degli altoparlanti.

Ora allacciare il cavo del telecomando del receiveir Car HiFi alla presa di controlo REM dell'amplificatore. Per l'allacciamento del collegamento REMOTE dell'amplificatore con il dispositivo di controllo è sufficiente un cavo del diametro di 0,75 mm².

4.2 CAVI AUDIO

Per l'allacciameto del cavo audio fra il jack di uscita dell'autoradio e il jack d'entrata all'interno dell'auto, se possibile, il cavo audio e il cavo di alimentazione non vanno fatti corre lungo lo stesso lato della vettra. Consigliamo di effettuare un'installazione isolata, facendo passare il cavo di alimentazioneattraverso la canalina che si trova lungo il lato sinistro e il cavo audio atraverso la canalina che si trov a sul lato destro, o viceversa. Cosi facendo, si riducono le interferenze determinate alla componente diafonica di disturbo dei canali audio.

4.3 COLLEGAMENTI ALTOPARLANTI

Con un funzionamento normale (cioe un altoparlante per agli singolo canale di amplificazione) é presente la più piccola resistenza terminale di 2 ohm per canale.
Con il funzionamento a ponte (ogni volta due uscite di amplificazione accoppiate) la più piccola resistenza terminale si raddoppia a 4 ohm.
- Nel Tri-mode l'impedenza non si deve trovare al di sotto di 2 ohm per canale.
Non collegare mai i morsetti negativi dell'altoparlante all'autotelao.
Non collegare mai la tension d'alimentazione +12V ad un uscita dell'altoparlante. Qesto porta alla distruzione dello stadio finale dell'amplificatore.

Se l'amplificatore viene fatto funzionare con valori terminali bassi o in modo sbagliato ciò può portare al danneggiamento sa dello stesso amplificatore che sono degli altoparlanti. In quello caso la garanzia non è più valida.

5. ELEMENTI DI COMANDO E INGRESSI/USCITE

5.1 REGOLAZIONE DELLA SENSIBILITA D'INGRESSO

La sensibilità d'ingresso può essere adattata ad agli autoradio o ad agli piastra di registrazione. Girare il regolatore di volume audio della radio sulla posizione centrale e registrar poi il regolatore del livello d'ingresso (5) e (9) in modo tale da ottenere un volume audio medio. Con但这a regolazione sono garantite normalmente sufficienti riservé di potenza in presenza di un rapporto segnale rumore ottimale.

ATTENZIONE: Riproduire solo brevemente forti segnali di test, per evitare danneggiamenti agli altoparlanti.

5.2 FILTRO PASSA BASSO CON FREQUENZA DI TRANSIZIONE REGOLABILE

Se l'amplificatore vieneutilizzatocome amplificatore subwoofer,mettere l'interruttore (1) o (13)su ^LPF .Registare sul regolatore (2) o (12) la frequenza di transizione desiderata. In quello modo il filtrto é adattabile alle esigenze acustiche del tono basso impiegato.

L'alta pendenza del filtro provvede ad un preciso abbassamento delle gamme di frequenza medio-alte.

5.3 FILTRO PASSA ALTO CON FREQUENZA DI TRANSIZIONE REGOLABILE

Se l amplificatore deve essere utilizzato come amplificatore per altoparlanti satellitari (altoparlanti tonalità media/acute), mettere l'interruttore (1) o (13) su HPF". Registrate sul regolatore (3) o (11) la frequenza di transizione desiderata. In quello modo vengono amplificate solo frequenza al di sopra della frequenza di transizione registrata. Con ciò possono essere minimizzate in modo effettivo distorsioni causate da un sollevamento della membrana troppo grande in presenza di frequenzeasse e altoparlanti satellitari piccoli, nella ridurre il livello dei toni bassi.

5.4 BASS-BOOST

Con l'auto della funzione Bass Boost (4 o 10)iene raggiunta un'esaltazione o una compensazione delle frequenze basse profonde.

5.5 USCITE PER COLLEGARE ALTRI AMPLIFICATORI

Il segnale d'ingresso dei collegamenti INPUT CH1 e CH2 (6) viene trasmesso direttamente ai connettori d'uscita OUTPUT (7). I collegamenti OUTPUT rendono possibile il collegamento di altri amplificatori sulla spina a T e cavo.

FIGURA 1 COLLEGAMENTI DELL'ALIMENTAZIONE ELETTRICA E DELL'ACCENSIONA A DISTANZA

(1) Morsetto per la tensione della batteria +12V
(2) Morsetto REM per l'accensione a distance
(3) Morsetto GND per la massa, sul polo negativo della batteria
(4) Battery
(5) Dispositivo di protezione del cavo
(6) Per l'allacciamento dell'antenna automatica dell'autoradio

Se la Vostra autoradio non é dotata di un allaccimento per l'antenna automatica, alla collegare quello cavo con il polo positivo (+) sul blocchetto di avviamento. In quello caso dovrebbe essere inserito un interruttori de accensione e di spegnimento. Fare attenzione al fatto che quello interruttori sa disinserito quando l'amplificatore non viene usato.

Se I amplificatore deve essere comandato da un'autoradio con 4 canali d'uscita e azionare 4 altoparlanti alla oseguire i collegamenti e le regolazioni raffigurate nella figura 2.

(1) Per l'autoradio, uscita davanti a sinistra
(2) Per l'autoradio, uscita davanti a destra
(3) Per l'autoradio, uscita dietro a sinistra
(4) Per l'autoradio, uscita dietro a destra
(5) Altoparlante davanti a sinistra
(6) Altoparlante davanti a destra
(7) Altoparlante diaetro a sinistra
(8) Altoparlante dietro a destra

Nel funzionamento a 3 canali viene utilizzato il filtrato passa alto per i canali 1/2 e il filtrato passa basso per i canali 3/4. La loro utilizzazione viene spiegata nel paragrafo 5.

FIGURA 3

Se l'amplificatore deve essere comandato da un'autoradio con uscita stereo e azionare altoparlanti satellitari stereo e un subwoofer alla esguire i collegamenti e le regolazioni raffigurate nella figura 3.

(1) Per l'autoradio, uscita a sinistra
(2) Per l'autoradio, uscita a destra
(3) Altoparlante satellitare a sinistra
(4) Altoparlante satellitare a destra
(5) Subwoofer

FIGURA 4

Se l amplificatore deve essere comandato da un'autoradio con uscita stereo e uscita subwoofer separata e azionare altoparlanti satellitari stereo e un subwoofer, alla eseguire i collegamenti e le regolazioni raffigurate nella figura 4.

(1) Per l'autoradio, uscita a sinistra
(2) Per l'autoradio, uscita a destra
(3) Per l'autoradio, uscita subwoofer
(4) Altoparlante satellitare a sinistra
(5) Altoparlante satellitare a destra
(6) Subwoofer

Se l'amplificatore deve ottenere una prestazione magiore per azionare 2 subwoofer, alla seguire i collegamenti e le regolazioni raffigurate nella figura 5. L'impio del filtro passa basso utilizzato viene descritto nel capitolo 5.

(1) Per l'autoradio, uscita a sinistra
(2) Per l'autoradio, uscita a destra
(3) Subwoofer
(4) Subwoofer

FIGURA 6 FUNZIONAMENTO COME AMPLIFICATORE PER 4 ALTOPARLANTI SATELLITARI E DI UN SUBWOOFER IMPIEGANDO UN ULTERIORE AMPLIFICATORE A 1 CANALE (ZX 1000 BLACK EDITION)

(1) Per l'autoradio, uscita davanti a sinistra
(2) Per l'autoradio, uscita davanti a destra
(3) Per l'autoradio, uscita dietro a sinistra
(4) Per l'autoradio, uscita dietro a destra
(5) Altoparlante davanti a sinistra
(6) Altoparlante davanti a destra
(7) Altoparlante dietro a sinistra
(8) Altoparlante diaetro a destra
(9) Subwoofer

FIGURA 7 ELEMENTI DI COMANDO E INGRESSI/USCITE

(1) Interruttore di selezione filtrato passa-alto (HPF) / filtrato passa-basso (LPF) / OFF per canali 1/2
(2) Regolatore di frequenza di transizione per il passa-basso (canale 1/2)
(3) Regolatore di frequenza di transizione per il passa-alto (canale 1/2)
(4) Regolatore Bass-Boost (canale 1/2, avanti)
(5) Regolatore livello d'ingresso canali 1/2
(6) Ingressi a basso livello (canale 1/2, avanti)
(7) Uscite a basso livello (canale 1/2)
(8) Ingressi a basso livello (canale 3/4, diaetro)
(9) Regolatore livello d'ingresso canali 3/4
(10) Regolatore bass boost (canale 3/4, diaetro)
(11) Regolatore di frequenza di transizione per il passa-alto (canale 3/4)
(12) Regolatore di frequenza di transizione per il passa-basso (canale 3/4)
(13) Interruttore di selezione filtrato passa-alto (HPF) / filtrato passa-basso (LPF) / OFF per canali 3/4
(14) Modo canale-regolatore

+12 V (10 - 14,4 V), MInHyc Ha Macce

2x30A

356 x 55 x 290 MM

4.1K
