BEDIENUNGSANLEITUNG ZX 4000 MAC AUDIO

4 KANAL LEISTUNGSVERSTÄRKER

BEDIENUNGSANLEITUNG/GARANTIEURKUNDE

Abbildungen/Illustrations

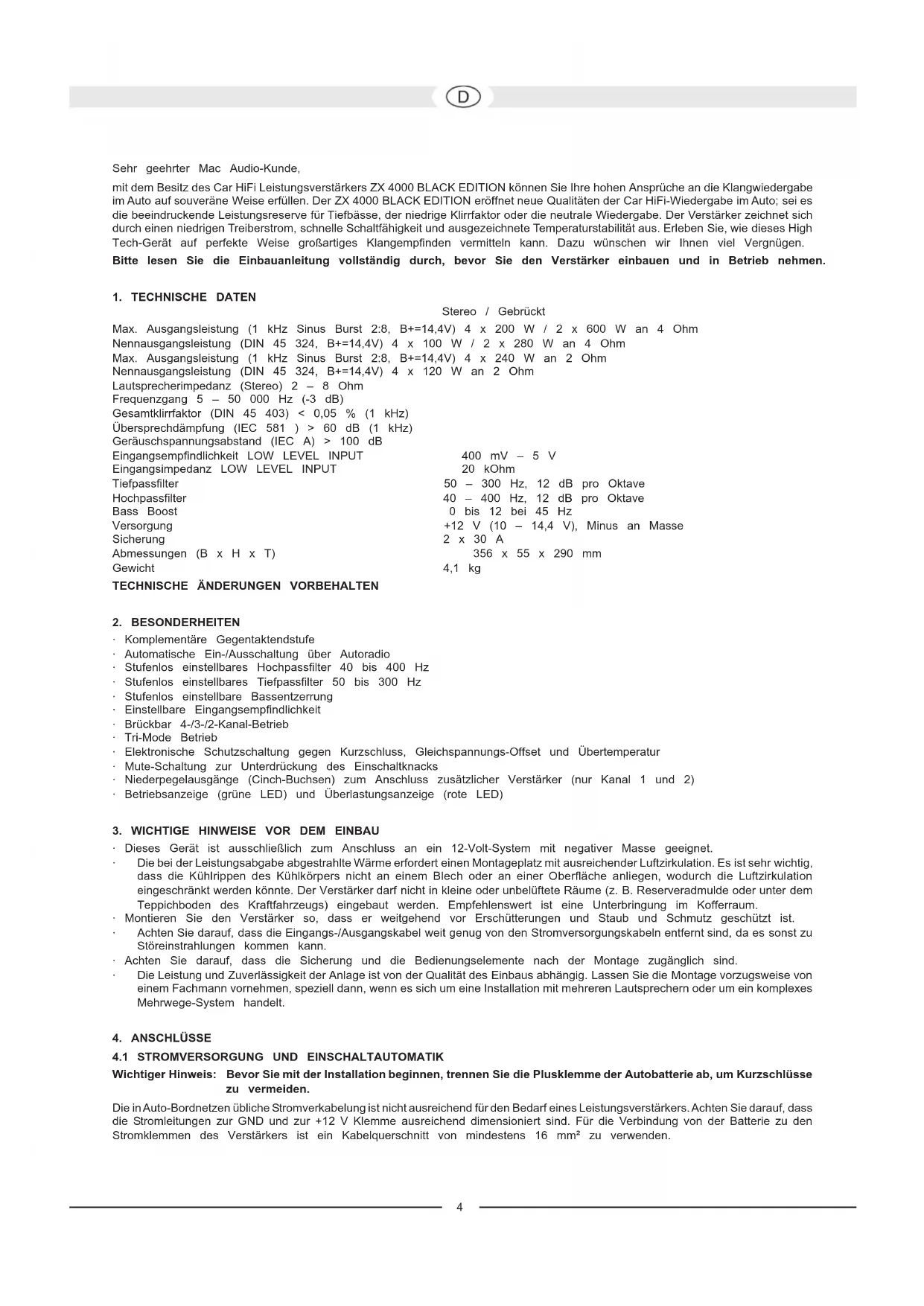

Sehr geehrter Mac Audio-Kunde, mit dem Besitz des Car HiFi Leistungsverstärkers ZX 4000 BLACK EDITION können Sie Ihre hohen Ansprüche an die Klangwiedergabe im Auto auf souveräne Weise erfüllen. Der ZX 4000 BLACK EDITION eröffnet neue Qualitäten der Car HiFi-Wiedergabe im Auto; sei es die beeindruckende Leistungsreserve für Tiefbässe, der niedrige Klirrfaktor oder die neutrale Wiedergabe. Der Verstärker zeichnet sich durch einen niedrigen Treiberstrom, schnelle Schaltfähigkeit und ausgezeichnete Temperaturstabilität aus. Erleben Sie, wie dieses High Tech-Gerät auf perfekte Weise großartiges Klangempfinden vermitteln kann. Dazu wünschen wir Ihnen viel Vergnügen. Bitte lesen Sie die Einbauanleitung vollständig durch, bevor Sie den Verstärker einbauen und in Betrieb nehmen.

Stereo / Gebrückt Max. Ausgangsleistung (1 kHz Sinus Burst 2:8, B+=14,4V) 4 x 200 W / 2 x 600 W an 4 Ohm Nennausgangsleistung (DIN 45 324, B+=14,4V) 4 x 100 W / 2 x 280 W an 4 Ohm Max. Ausgangsleistung (1 kHz Sinus Burst 2:8, B+=14,4V) 4 x 240 W an 2 Ohm Nennausgangsleistung (DIN 45 324, B+=14,4V) 4 x 120 W an 2 Ohm Lautsprecherimpedanz (Stereo) 2 – 8 Ohm Frequenzgang 5 – 50 000 Hz (-3 dB) Gesamtklirrfaktor (DIN 45 403) < 0,05 % (1 kHz) Übersprechdämpfung (IEC 581 ) > 60 dB (1 kHz) Geräuschspannungsabstand (IEC A) > 100 dB Eingangsempfindlichkeit LOW LEVEL INPUT 400 mV – 5 V Eingangsimpedanz LOW LEVEL INPUT 20 kOhm Tiefpassfilter 50 – 300 Hz, 12 dB pro Oktave Hochpassfilter 40 – 400 Hz, 12 dB pro Oktave Bass Boost 0 bis 12 bei 45 Hz Versorgung +12 V (10 – 14,4 V), Minus an Masse Sicherung 2 x 30 A Abmessungen (B x H x T) 356 x 55 x 290 mm Gewicht 4,1 kg

TECHNISCHE ÄNDERUNGEN VORBEHALTEN

• Komplementäre Gegentaktendstufe

• Automatische Ein-/Ausschaltung über Autoradio

• Stufenlos einstellbares Hochpassfilter 40 bis 400 Hz

• Stufenlos einstellbares Tiefpassfilter 50 bis 300 Hz

• Stufenlos einstellbare Bassentzerrung

• Einstellbare Eingangsempfindlichkeit

• Brückbar 4-/3-/2-Kanal-Betrieb

• Elektronische Schutzschaltung gegen Kurzschluss, Gleichspannungs-Offset und Übertemperatur

• Mute-Schaltung zur Unterdrückung des Einschaltknacks

• Niederpegelausgänge (Cinch-Buchsen) zum Anschluss zusätzlicher Verstärker (nur Kanal 1 und 2)

• Betriebsanzeige (grüne LED) und Überlastungsanzeige (rote LED)

3. WICHTIGE HINWEISE VOR DEM EINBAU

• Dieses Gerät ist ausschließlich zum Anschluss an ein 12-Volt-System mit negativer Masse geeignet.

• Die bei der Leistungsabgabe abgestrahlte Wärme erfordert einen Montageplatz mit ausreichender Luftzirkulation. Es ist sehr wichtig, dass die Kühlrippen des Kühlkörpers nicht an einem Blech oder an einer Oberfläche anliegen, wodurch die Luftzirkulation eingeschränkt werden könnte. Der Verstärker darf nicht in kleine oder unbelüftete Räume (z. B. Reserveradmulde oder unter dem Teppichboden des Kraftfahrzeugs) eingebaut werden. Empfehlenswert ist eine Unterbringung im Kofferraum.

• Montieren Sie den Verstärker so, dass er weitgehend vor Erschütterungen und Staub und Schmutz geschützt ist.

• Achten Sie darauf, dass die Eingangs-/Ausgangskabel weit genug von den Stromversorgungskabeln entfernt sind, da es sonst zu Störeinstrahlungen kommen kann.

• Achten Sie darauf, dass die Sicherung und die Bedienungselemente nach der Montage zugänglich sind.

• Die Leistung und Zuverlässigkeit der Anlage ist von der Qualität des Einbaus abhängig. Lassen Sie die Montage vorzugsweise von einem Fachmann vornehmen, speziell dann, wenn es sich um eine Installation mit mehreren Lautsprechern oder um ein komplexes Mehrwege-System handelt.

Wichtiger Hinweis: Bevor Sie mit der Installation beginnen, trennen Sie die Plusklemme der Autobatterie ab, um Kurzschlüsse zu vermeiden. Die inAuto-Bordnetzen übliche Stromverkabelung ist nicht ausreichend für den Bedarf eines Leistungsverstärkers. Achten Sie darauf, dass die Stromleitungen zur GND und zur +12 V Klemme ausreichend dimensioniert sind. Für die Verbindung von der Batterie zu den Stromklemmen des Verstärkers ist ein Kabelquerschnitt von mindestens 16 mm² zu verwenden.5 Zuerst stellen Sie die Verbindung zwischen der GND-Klemme des Verstärkers sowie dem Minuspol der Batterie her. Es ist sehr wichtig, eine gute Verbindung herzustellen. Schmutzreste sind sorgfältig vom Anschlusspunkt der Batterie zu entfernen. Ein lockerer Anschluss kann eine Fehlfunktion oder Störgeräusche und Verzerrungen zur Folge haben. Der Verstärkeranschluss +12 V wird nun mit einem Stromkabel mit integrierter Sicherung mit dem Pluspol der Batterie verbunden. Die Sicherung sollte sich in Nähe der Batterie befinden, die Kabellänge vom Pluspol der Batterie bis zur Sicherung muss aus Sicherheitsgründen unter 60 cm liegen. Die Sicherung setzen Sie erst nach Abschluss aller Installationsarbeiten einschließlich der Lautsprecheranschlüsse ein. Schließen Sie nun die Fernsteuerleitung des Car HiFi-Receivers an die Steuerbuchse REM des Verstärkers an. Für die Verbindung zwischen dem REMOTE-Anschluss des Verstärkers und dem Steuergerät ist ein Kabel mit einem Querschnitt von 0,75 mm² ausreichend.

Bei der Installation des Audiokabels zwischen dem Cinch-Ausgang des Autoradios und dem Cinch-Eingang des Verstärkers im Fahrzeug ist darauf zu achten, dass das Audio- und das Stromversorgungskabel möglichst nicht auf derselben Seite des Fahrzeugs verlegt werden. Besser ist eine räumlich getrennte Installation, d.h. eine Installation des Stromkabels im linken Kabelschacht und des Audiokabels im rechten Kabelschacht oder umgekehrt. Damit wird das Übersprechen von Störungen auf das Audio-Signal verringert.

4.3 LAUTSPRECHERANSCHLÜSSE

• Im normalen Betriebsmodus (das heißt jeweils ein Lautsprecher an jedem einzelnen Verstärkerkanal) ist der kleinste Abschlusswiderstand 2 Ohm pro Kanal.

• Im Brückenbetrieb (jeweils zwei Verstärkerausgänge zusammengeschaltet) verdoppelt sich der kleinsteAbschlusswiderstand auf 4 Ohm.

• Im Tri-Mode darf die Impedanz nicht unter 2 Ohm pro Kanal liegen.

• Schließen Sie die Lautsprecher Minusklemmen niemals am Fahrzeugchassis an.

• Niemals die +12 V Versorgungsspannung mit einem Lautsprecherausgang verbinden. Dieses führt zur Zerstörung der Verstärkerendstufe. Wird der Verstärker mit niedrigeren Abschlusswerten betrieben oder falsch betrieben wie oben genannt, kann dieses dazu führen, dass sowohl der Verstärker selbst als auch die Lautsprecher beschädigt werden. In diesem Fall erlischt die Garantie.

5. BEDIENUNGSELEMENTE UND EIN-/AUSGÄNGE

5.1 EINSTELLUNG DER EINGANGSEMPFINDLICHKEIT

Die Eingangsempfindlichkeit kann an jedes Autoradio oder Kassettendeck angepasst werden. Drehen Sie den Lautstärkeregler Ihres Radios auf Mittenstellung und stellen Sie dann die Eingangspegelregler (5) und (9) so ein, dass sich eine mittlere, durchschnittliche Lautstärke ergibt. Bei dieser Einstellung sind normalerweise genügend Leistungsreserven bei optimalem Geräuschspannungsabstand gewährleistet. ACHTUNG: Laute Testsignale nur kurz wiedergeben, um Beschädigungen der Lautsprecher zu vermeiden.

5.2 TIEFPASSFILTER MIT REGELBARER ÜBERGANGSFREQUENZ

Wird der Verstärker als Subwooferverstärker benutzt, stellen Sie den Schalter (1) bzw.(13) auf „LPF“. Stellen Sie am Regler (2) bzw. (12) die gewünschte Übergangsfrequenz ein. Damit ist das Filter den klanglichen Erfordernissen des verwendeten Tieftöners anpassbar. Die hohe Flankensteilheit des Filters sorgt für eine präzise Absenkung mittlerer und hoher Frequenzbereiche.

5.3 HOCHPASSFILTER MIT REGELBARER ÜBERGANGSFREQUENZ

Soll der Verstärker als Verstärker für Satellitenlautsprecher (Mittel-/ Hochton-Lautsprecher) verwendet werden, stellen Sie den Schalter (1) bzw. (13) auf „HPF“. Stellen Sie am Regler (3) bzw. (11) die gewünschte Übergangsfrequenz ein. Somit werden nur Frequenzen oberhalb der eingestellten Übergangsfrequenz verstärkt. Damit können Verzerrungen durch zu großen Membranhub bei tiefen Frequenzen und kleinen Satellitenlautsprechern wirkungsvoll minimiert werden, ohne den Tieftonpegel zu reduzieren.

Mit Hilfe der Bass-Boost Funktion (4 bzw. 10) wird eine Anhebung oder Entzerrung der unteren Bassfrequenzen erreicht.

5.5 AUSGÄNGE ZUM ANSCHLUSS WEITERER VERSTÄRKER

Das Eingangssignal der INPUT Anschlüsse CH1 und CH 2 (6) wird direkt an die Ausgangsbuchsen OUTPUT (7) weitergeleitet. OUTPUT Anschlüsse ermöglichen den Anschluss weiterer Verstärker ohne zusätzliche T-Stecker und Kabel.

BILD 1 STROMVERSORGUNGS- / FERNEINSCHALTUNGSANSCHLÜSSE

(1) Anschlussklemme für +12 V Batteriespannung (2) Anschlussklemme REM für die Ferneinschaltung (3) Anschlussklemme GND für die Masse, zum Minuspol der Batterie (4) Batterie (5) Kabelsicherung (6) Zum Automatikantennenanschluss Ihres Autoradios Wenn Ihr Autoradio nicht mit einem Automatikantennenanschluss ausgestattet ist, ist dieses Kabel mit dem Pluspol (+) am Zündschloss zu verbinden. In diesem Fall sollte ein Ein-/Ausschalter zwischengeschaltet werden. Achten Sie darauf, dass dieser Schalter ausgeschaltet wird, wenn der Verstärker nicht benutzt wird.6 BILD 2 4-KANAL-BETRIEB Soll der Verstärker von einem Autoradio mit 4 Ausgangskanälen angesteuert werden und 4 Lautsprecher betreiben, dann sind die Anschlüsse und Einstellungen wie in Bild 2 gezeigt vorzunehmen: (1) Zum Autoradio, Ausgang links vorn (2) Zum Autoradio, Ausgang rechts vorn (3) Zum Autoradio, Ausgang links hinten (4) Zum Autoradio, Ausgang rechts hinten (5) Lautsprecher links vorn (6) Lautsprecher rechts vorn (7) Lautsprecher links hinten (8) Lautsprecher rechts hinten BILD 3/4 3-KANAL-BETRIEB Im 3-Kanal-Betrieb wird das Hochpassfilter für die Kanäle 1/2 sowie das Tiefpass-Filter für die Kanäle 3/4 eingesetzt. Ihre Verwendung wird im Absatz 5 erklärt. BILD 3 Soll der Verstärker von einem Autoradio mit Stereoausgang angesteuert werden und Stereo-Satellitenlautsprecher und einen Subwoofer betreiben, dann sind die Anschlüsse und Einstellungen wie in Bild 3 gezeigt vorzunehmen. (1) Zum Autoradio, Ausgang links (2) Zum Autoradio, Ausgang rechts (3) Satellitenlautsprecher links (4) Satellitenlautsprecher rechts (5) Subwoofer BILD 4 Soll der Verstärker von einem Autoradio mit Stereoausgang und separatem Subwooferausgang angesteuert werden und Stereo- Satellitenlautsprecher und einen Subwoofer betreiben, dann sind die Anschlüsse und Einstellungen wie in Bild 4 gezeigt vorzunehmen. (1) Zum Autoradio, Ausgang links (2) Zum Autoradio, Ausgang rechts (3) Zum Autoradio, Subwooferausgang (4) Satellitenlautsprecher links (5) Satellitenlautsprecher rechts (6) Subwoofer BILD 5 2-KANAL-BETRIEB Soll der Verstärker eine höhere Leistung erzielen zum Betrieb zweier Subwoofer, dann sind die Anschlüsse und Einstellungen wie in Bild 5 gezeigt vorzunehmen. Der Einsatz des verwendeten Tiefpassfilters wird in Kapitel 5 beschrieben. (1) Zum Autoradio, Ausgang links (2) Zum Autoradio, Ausgang rechts (3) Subwoofer (4) Subwoofer BILD 6 BETRIEB ALS VERSTÄRKER FÜR 4 SATELLITENLAUTSPRECHER UND EINES SUBWOOFERS UNTER VERWENDUNG EINES ZUSÄTZLICHEN 1-KANAL-VERSTÄRKERS (ZX 1000 BLACK EDITION) (1) Zum Autoradio, Ausgang links vorn (2) Zum Autoradio, Ausgang rechts vorn (3) Zum Autoradio, Ausgang links hinten (4) Zum Autoradio, Ausgang rechts hinten (5) Lautsprecher links vorn (6) Lautsprecher rechts vorn (7) Lautsprecher links hinten (8) Lautsprecher rechts hinten (9) Subwoofer7

BILD 7 BEDIENUNGSELEMENTE UND EIN-/AUSGÄNGE

(1) Wahlschalter HPF (Hochpass) / LPF (Tiefpass) / OFF für Kanal 1/2 (2) Übergangsfrequenzregler für den Tiefpass (Kanal 1/2) (3) Übergangsfrequenzregler für den Hochpass (Kanal 1/2) (4) Bass-Boost-Regler (Kanal 1/2, vorn) (5) Eingangspegelregler Kanal 1/2 (6) Niederpegeleingänge (Kanal 1/2, vorn) (7) Niederpegelausgänge für Kanal 1 und 2 (8) Niederpegeleingänge ( Kanal 3/4, hinten) (9) Eingangspegelregler Kanal 3/4 (10) Bass-Boost-Regler (Kanal 3/4, hinten) (11) Übergangsfrequenzregler für den Hochpass (Kanal 3/4) (12) Übergangsfrequenzregler für den Tiefpass (Kanal 3/4) (13) Wahlschalter HPF (Hochpass) / LPF (Tiefpass) / OFF für Kanal 3/4 (14) Kanalmodus-Wahlschalter8

5.1 REGLAGE DE LA SENSIBILITE D’ENTREE

1. TECHNISCHE GEGEVENS

BILD 2 4 KANALS - DRIFT

BILD 3/4 3 KANALS - DRIFT

I 3-kanals-drift används högpassfiltret för kanal 1/2, samt lågpassfiltret för kanal 3/4. Dess användning förklaras i avsnitt 5. BILD 3 Om förstärkaren skall styras av en bilradio med stereoutgång och om den skall driva stereo-satellithögtalare samt en subwoofer skall anslutningarna och inställningarna utföras enligt bild 3. (1) Till bilradio, utgång vänster (2) Till bilradio, utgång höger (3) Satellithögtalare vänster (4) Satellithögtalare höger (5) Subwoofer BILD 4 Om förstärkaren skall styras av en bilradio med stereoutgång och separat subwooferutgång och skall driva stereo-satellithögtalare samt en subwoofer skall anslutningarna och inställningarna utföras enligt bild 4. (1) Till bilradio, utgång vänster (2) Till bilradio, utgång höger (3) Till bilradio, utgång subwoofer (4) Satellithögtalare vänster (5) Satellithögtalare höger (6) Subwoofer

BILD 5 2 KANALS - DRIFT

7Wir gratulieren Ihnen! Durch Ihre kluge Wahl sind Sie Besitzer eines Mac Audio HiFi-Produktes geworden. Mac Audio HiFi-Produkte erfreuen sich aufgrund der hohen Qualität eines ausgezeichneten Rufes weltweit. Dieser hohe Qualitätsstandard er- möglicht es für Mac Audio HiFi-Produkte 2 Jahre Garantie zu gewähren. Die Produkte werden während des gesamten Fertigungsvorganges laufend kontrolliert und geprüft. Im Servicefall beachten Sie bitte folgendes:

1. Die Garantiezeit beginnt mit dem Kauf des Produktes und gilt nur für den Erstbesitzer.

2. Während der Garantiezeit beseitigen wir etwaige Mängel, die nachweislich auf Material- oder Fabrikationsfehler beruhen, nach unserer Wahl durch Austausch oder Nachbesserung der defekten Teile. Weitergehende Ansprüche, insbesondere auf Minderung, Wandlung, Schadenersatz oder Folgeschäden sind ausgeschlossen. Die Garantiezeit wird von einer Garantieleistung durch uns nicht berührt.

3. Am Produkt dürfen keine unsachgemäßen Eingriffe vorgenommen worden sein.

4. Bei Inanspruchnahme der Garantie wenden Sie sich bitte zunächst an Ihren Fachhändler. Sollte es sich als notwendig erweisen, das Produkt an uns einzuschicken, so sorgen Sie bitte dafür, dass • das Produkt in einwandfreier Originalverpackung verschickt wird, • die Kontrollkarte ausgefüllt dem Produkt beiliegt, • die Kaufquittung beigefügt ist. 5. Von der Garantie ausgenommen sind: • Leuchtmittel • Verschleißteile •Transportschäden, sichtbar oder unsichtbar (Reklamatio- nen für solche Schäden müssen umgehend bei der Transportfirma, Bahn oder Post eingereicht werden.) • Kratzer in Metallteilen, Frontabdeckungen u.s.w. (Diese Defekte müssen innerhalb von 5 Tagen nach Kauf direkt bei Ihrem Händler reklamiert werden.)

• Fehler, die durch fehlerhafte Aufstellung, falschen Anschluss, unsachgemäße Bedienung (siehe Bedienungsanleitung), Beanspru- chung oder äußere gewaltsame Einwirkung entstanden sind. • Unsachgemäß reparierte oder geänderte Geräte, die von anderer Seite als von uns geöffnet wurden. • Folgeschäden an fremden Geräten • Kostenerstattung bei Schadensbehebung durch Dritte ohne unser vorheriges Einverständnis. Congratulations! You have made a wise selection in becoming the owner of a Mac Audio HiFi equipment. Due to high qua- lity Mac Audio products have earned an excellent reputation through the western world. And this high quality standard enables us to grant a 2-years warranty for Mac Audio HiFi products. The equipments are checked and tested continously during the entire production process. In case you have problems with your Mac Audio HiFi equipment, kindly observe the following:
