MANUAL DE UTILIZADOR Classic 450.2 HSM
INSTRUÇÕES DE OPERAÇÃO
português: Destruidora de documentos HSM 450.2 33
nederlands: Papiervernietiger HSM 450.2 39
dansk: Makuleringsmaskine HSM 450.2 45
1 Utilização adequada, garantia
A destruidora de documentos destina-se exclusivamente para destruir papel em geral, bem como pequenas quantidades de cartões de cliente e de crédito, CDs, sticks de memória USB e disquetes de 3,5". A ferramenta robusta é insensível a grafos e molas de escritório.
O tempo de garantia para a destruidora de documentos é de 1 ano. Em caso de utilização em vários turnos, o tempo de garantia é de 6 meses.
A garantia não inclui o desgaste natural, danos por manuseio não adequado ou intervenções realizadas por terceiros.
2 Indicações de segurança
- Antes de pôr a destruidora de documentos em funcionamento, leia o manual de instruções e guarde o mesmo para uma utilização posterior.
- Respeite todas as indicações de segurança existentes na destruidora de documentos.
Não coloque as mãos na fenda para a introdução do papel.
Perigo de ferimentos pela força de tracção do aparelho!
Cabelos compridos, peças soltas de roupa, gravatas, lenços e bracelets nunca devem ser aproximados da fenda de introdução do papel. Não pode ser introduzido na destruidora de documentos nenhum material que forma argolas, por exemplo, fi tas, cordéis, películas de plástico, etc.
Perigo de ferimentos devido a estilhaços!
Use óculos de protecção durante a destruição de cartões de crédito duros, CDs ou disquetes.
Em caso de perigo, prima o botão de paragem de emergência! Assim, é desligada a destruidora de documentos.
A destruidora de documentos deve ser colocada fora do alcance de crianças. Quando a destruidora de documentos funcionar, deverá sempre estar um operador presente.
Em caso de danos ou de uma função não adequada, bem como antes da mudança de local, desligue a destruidora de documentos e retire a fi cha eléctrica da tomada.
Os trabalhos de assistência apenas podem ser realizados pela assistência técnica HSM e pelos técnicos de assistência técnica dos nossos parceiros contratuais.
- Tenha atenção para que a fi cha possa ser facilmente retirada da tomada.
- Por favor, antes de inserir a fi cha na tomada eléctrica, verifi que se a tensão e a frequência da rede eléctrica correspondem às indicações na placa de características.
- Evitar a entrada de líquidos no aparelho.
- O aparelho não deve ser colocado ao lado ou por cima de um radiador de aquecimento ou qualquer outra fonte de calor. As fendas de ventilação não podem estar obstruídas e têm de estar a uma distância de, pelo menos, 5 cm da parede ou dos móveis.

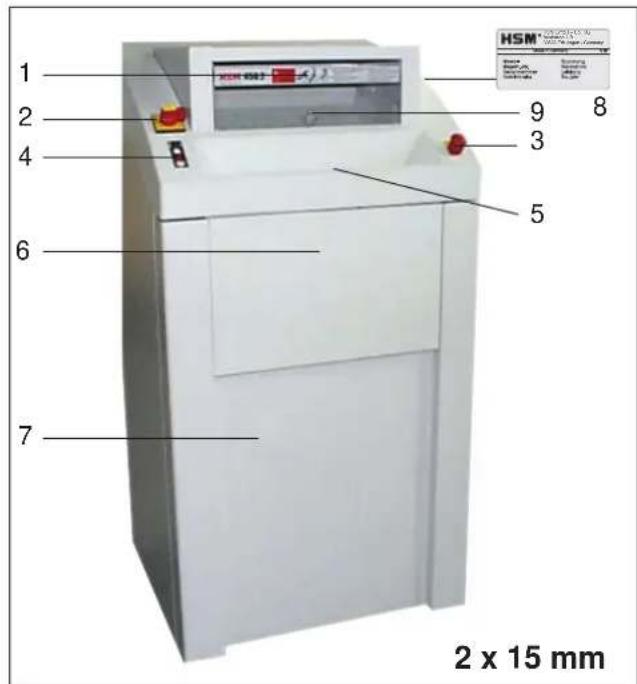

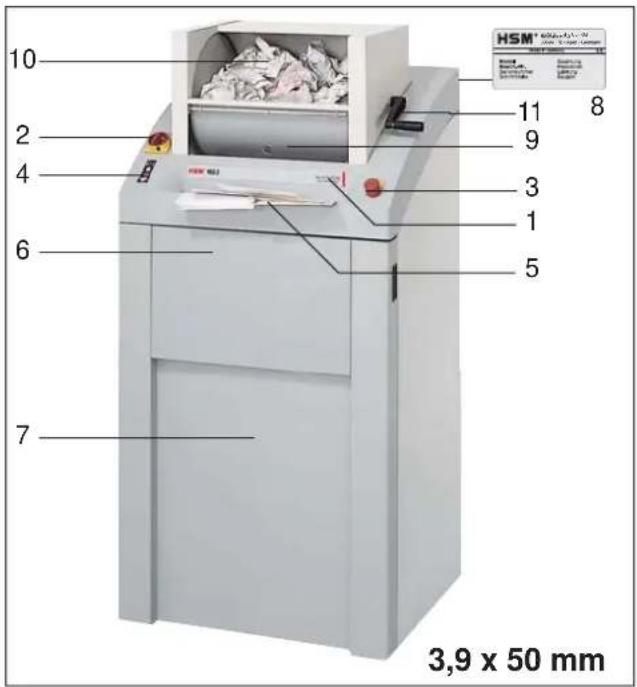

3 Vista geral
2 Interruptor principal
3 Botão paragem de emergência
4 Teclado em folha
5 Abertura para introdução de papel
6 Suporte rebatível
7 Porta
8 Placa de identifi cação
9 Tampa
10 Tambor de introdução
11 Alavanca do tambor
Teclado em folha
Botão de ligar
A destruidora de documentos é ligada. O mecanismo de corte move-se no sentido de inserção.
Botão de paragem
O mecanismo de corte move-se no sentido inverso.
Operacional
LED verde
Saco do material cortado cheio
LED vermelho
Acumulação de papel ou sobre- carga
LED vermelho
Porta frontal ou tampa aberta
LED vermelho
Rodando o interruptor principal 90° para a direita, a destruidora de documentos é ligada.
Na posição 0, o interruptor principal pode ser bloqueado com um cadeado.
Paragem de emergência
Em caso de perigo, prima o botão de paragem de emergência!
Assim, é desligada a destruidora de documentos. O botão da paragem de emergência é desbloqueado através da rotação para a esquerda.
português
4 Operação
- Desbloqueie o botão da paragem de emergência, rodando-o para a esquerda.
- Rode o interruptor principal para "I".
Indicação verde no painel de comando iluminada.
Nota Na porta dianteira e na tampa existe um interruptor de segurança. O aparelho sõ se deixa ligar quando a porta e a tampa estiverem fechadas.
Nota
A destruidora de documentos também pode ser ligada carregando-se na seta verde:
- Premir o botão brevemente:
O mecanismo cortador é ligado Paragem automática aprox. 3 s após a última recolha de papel ou manualmente carregando-se no botão Parar.
- Premir o botão mais de 2 s:
Funcionamento contínuo sem barreira fotoeléctrica.
O mecanismo cortador funciona até ser parado através do botão Parar.

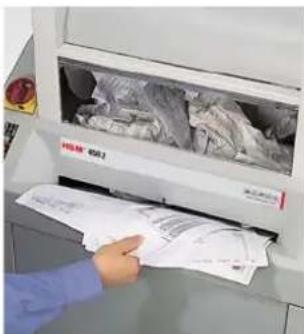

Destruição de papel liso e pilhas de papel
Nota O suporte pode ser basculado para cima para a introdução de pilhas de papel ou de listas.
- Introduzir papel (capacidade de corte veja em „Dados técnicos“).
O processo de corte é iniciado mediante a fotocélula na fenda de introdução do papel.
- Logo que a fenda de introdução do papel esteja desimpedida a
ferramenta de corte desliga automaticamente após 3 segundos e volta à situaço de espera.
apenas máquinas com tamanho de corte de 3,9 x 50 mm:
Destruição de papel amarrotado
- Rode a alavanca do tambor para a frente e encha o tambor com papel amarrotado.
- Premir a tecla com seta verde
Basculando a alavanca para trás, o papel é libertado sobre o mecanismo cortador e destruído.
Destruir sticks de memória USB
Introduza o stick de memória USB no centro da abertura para papel.
- Rode o interruptor principal para "0". Nesta posição, o interruptor pode ser bloqueado com um cadeado.
5 Eliminação de falhas
Accumulação de papel Introduziu papel em demasia de uma só vez.
▶ Destruidora de documentos bloqueada.
▶ LED vermelho no teclado de película pisca.
A destruidora de documentos vai automaticamente para trás.
Nota! Não acionar alternativamente a tecla seta raiadaverde e a tecla seta verde para adiante e para trás. Pode danifi - car-se o mecanismo de corte.
PRECAUÇÃO!
Os ferimentos de corte devido aos rolos de lâminas também podem ocorrer com a destruidora de documentos parada. Não colocar as mãos no mecanismo de corte!
- Abra a tampa e remova o papel.
Quando permanecer algum material dentro da destruidora de documentos:
- Volte a fechar a tampa.
- Apertar a tecla seta raiada.
▶ O papel é empurrado fora. - Retirar papel.
- Dividir a pilha de papel e introduzilas sucessivamente.
- O processo de trituração é iniciado novamente através da seta verde ou através da barreira fotoeléctrica (alimentação de papel).
Electromotor sobreaquecido
A indicação vermelha no painel de comando está iluminada.
A destruidora de documentos desliga automaticamente.
- Deixar arrefecer a destruidora de documentos durante 15 a 20 min.
Porta frontal ou tampa aberta
A indicação vermelha no painel de comando está iluminada.
A destruidora de documentos desliga-se automaticamente.
- Feche a porta e a tampa.
Observação
Se a porta for aberta enquanto o mecanismo cortador está em marcha, a destruidora de documentos tem ser ligada de novo com o botão verde, após o fecho da porta.
Saco de papel cheio
A indicação vermelha no painel de comando está iluminada.
A destruidora de documentos desliga-se automaticamente.
Observação
A inversão do mecanismo cortador (Botão “Para trás”) também é possível com o recipiente de material cortado cheio.
- Mudar o saco de material cortado.
Nota! Esvaziar sem falta o saco cheio de papel, porque, em caso de várias compressões, podem surgir falhas de funcionamento no mecanismo de corte.
6 Limpeza e conservação
Desligue a destruidora de documentos, retire a fi cha da tomada. A limpeza só pode ser realizada com um pano macio e uma solução de água com produto de limpeza suave. Durante a limpeza não pode penetrar água no aparelho.
- Borrifar a fenda de introdução do papel sobre toda a largura com óleo especial para bloco de corte.
- Accionar a ferramenta de corte repetidas vezes nos dois sentidos, sem introduzir papel.
▶ O pó e as partículas de papel desprendem.
7 Volume do fornecimento
- Destruidora de documentos embalada em película e pronta a ser ligada, máquina fi xada sobre palete Euro com cinta de embalagem
• 5 sacos de dobra lateral
• 1 garrafa óleo especial para bloco de corte - Instruções de operação
Acessórios
| Tipo de corte Corte em partículas | ||
| Largura de corte (mm) 3,9 x 50 2 x 15 | ||
| Grau de segurança segundo DIN 32757 – 1 3 4 | ||
| Capacidade de corte (folhas), DIN A4 70 g/m80 ^2 | 80 - 8565 - 70 g/m | 35 - 4028 - 32 |
| Velocidade de corte | 218 mm/s | |
| Largura de trabalho | 443 mm | |
| Peso | 220 kg | |
| Volume do saco de material cortado | 290 l | |
| Nível de ruídos (Marcha em vazio/carga) | 58 dB(A) / 70-75 dB(A) | |
| Dimensões LxPxA (mm) | 750 x 665 x 1590 | 750 x 665 x 1460 |
| Potência em quant. folhas max. | 3 kW | 2,2 kW |
| Ligação eléctricaProtecção do cabo de alimentação (acção lenta) | 3 x 400 V, 50 Hz3 x 16 A | 3 x 400 V, 50 Hz3 x 10 A |
| Ligação eléctricaProtecção do cabo de alimentação (acção lenta) | 3 x 200 - 220 V, 60 Hz3 x 25 A | 3 x 200 - 220 V, 60 Hz3 x 20 A |
Declaração de Conformidade CE
O fabricante HSM GmbH + Co. KG, Austrasse 1 - 9, D-88699 Frickingen vem por este meio declarar que a máquina descrita seguidamente
corresponde, graças à sua concepção e tipo de construção, na versão lançada por nós, aos requisitos básicos de segurança e saúde das seguintes directivas UE apresentadas:
Directiva sobre máquinas 2006 / 42 / CE
Directiva CEM 2004 / 108 / CE
Normas e especificações técnicas aplicadas:
• EN 394:1993 + A1:2008 • EN 62061:2005
• EN 12100-1:2003 + A1:2009 • EN 12100-2:2003 + A1:2009
• EN 55014-1:2006 • EN 55014-2:1997 + A1:2001
• EN 61000-3-2:2006 • EN 60950-1:2006
• EN 61000-3-3:1995 + A1:2001 + A2:2005
Responsável pela compilação da documentação técnica:
A verificação do modelo da máquina em relação à conformidade com os requisitos da Directiva sobre máquinas CE foi realizada pelo: Centro de Administração, Inspecções e Certificações da Comissão Técnica da Administração da Associação de Trabalho, Deelbögenkamp 4, D-22297 Hamburgo.
Esta entidade de controlo técnico é a autoridade competente no sentido do Anexo XI da Directiva sobre máquinas CE.
