KÄYTTÖOHJE Classic 450.2 HSM
1 Tarkoituksenmukainen käyttö, tuotevastuu
Paperinsilppuri on tarkoitettu yksinomaan ta-vallisten paperien sekä pienten asiakas-, luot-tokortti-, USB-tikut, CD- ja 3,5"-levykemäärien hävittämiseen. Laitteen luja koneisto sietää niittejä ja paperiliittimiä.
Paperisilppurin tuotevastuuaika on 1 vuotta. Monivuorotyössä käytettäessä voimassa on 6 kuukauden tuotevastuuaika. Kulumat, vauriot, jotka johtuvat epäasianmukaisesta käytöstä tai ulkopuolisen toiminnasta eivät kuulu tuotevas- tuun eikä takuun piiriin.
2 Turvaohjeita
- Lue käyttöohje ennen paperisilppurin käyt- töönottoa ja säilytä se myöhempää käyttöä varten.
- Noudata kaikkia paperisilppuriin kiinnitettyjä turvaohjeita.
Loukkaantumisvaara!
Älä kosketa paperinsyöttöaukon rakoa.
Loukkaantumisvaara sisäänvedosta!
Älä päästä hiuksia, löysiä vaattei- ta, kravatteja, huiveja, kaula- tai ranneketjuja tms. syöttöaukon lä- helle. Älä silppua mitään materiaa- lia, jolla on taipumus muodostaa silmukoita, esim. hihnoja, naruja, kalvoja jne.
Sirpalevaara!
Käytä suojalaseja kun silppuat luottokortteja, CD-levyjä tai levykkeitä.
Vaaratilanteessa paina välittömästi hätäpysäytyspainiketta! Paperisilppuri kytkeytyy pois.
Paperisilppuria ei saa asettaa lasten ulottuville. Käyttäjän on oltava paikalla paperisilppurin käydessä.
Katkaise paperisilppurista virta, jos siinä on vaurioita tai jos se toimii epääasianmukaisesti, sekä kun vaihdat sen paikkaa tai puhdistat sitä, irrota verkkopistoke.
Huoltotöitä saa suorittaa aino-astaan HSM-asiakaspalvelu ja sopimuskumppaneidemme huolto-teknikot.
- Huomioi, että verkkopistokkeeseen pääsee helposti käsiksi.
- Tarkasta ennen verkkopistokkeen paikalleen asettamista, että sähköverkon jännite ja taa- juus vastaavat tyyppikilven tietoja.
• Vältä nesteiden joutumista paperisilppuriin. - Paperisilppuria ei saa asettaa lämmittimen tai minkäänlaisen lämmönlähteen lähelle.
- Tuuletusrakoja ei saa peittää. Rakojen ja seinän tai huonekalujen välissä täytyy olla vähintään 5 cm:n väli.

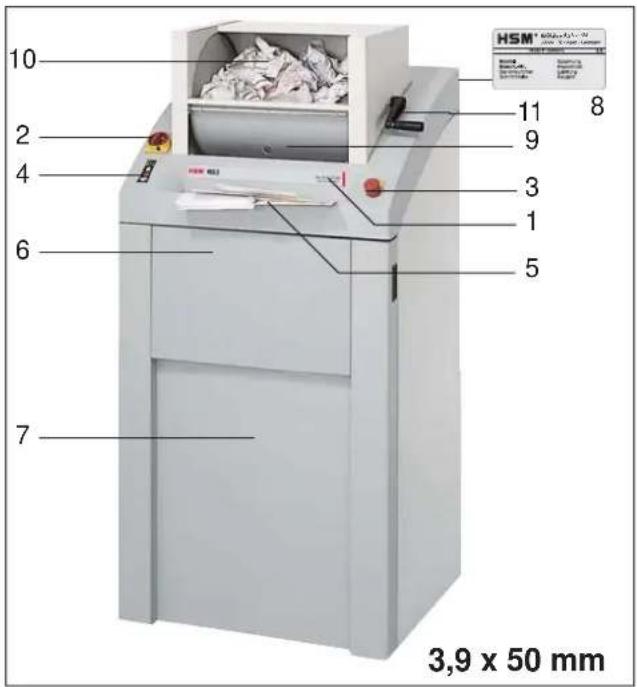

3 Yleiskatsaus
2 Pääkytkin
3 Hätäpysäytyspainike
4 Kalvonäppäimistä
5 Paperin syöttöaukko
6 Ulostaitettava alusta
7 Luukku
8 Arvokilpi
9 Luukku
10 Täyttörumpu
11 Rumpuvipu
Kalvonäppäimistö
Päälle-painike
Paperisilppuri käynnistyy.
Leikkauslaitteisto pyörii sisäänvetosuuntaan.
Stop-painike
Leikkauslaitteisto pysähtyy.
Paperisilppuri valmiustilassa.
Peruutuspainike
Leikkauskoneisto toimii takaperin.
Käyttövalmis
vihreä valodiodi
Silppusäkki täynnä
punainen valodiodi
Paperitukos tai ylikuormitus
punainen valodiodi
Ovi tai luukku auki
punainen valodiodi
Pääkytkin
Kun käännät 90° myötäpäivään, paperisilppuri kytkeytyy päälle.
0-asennossa oleva pääkytkin voi- daan varmistaa riippulukolla.
Hätäpysäytys
Vaaratilanteessa paina välittömästi hätäpysäytyspainiketta!
Paperisilppuri kytkeytyy pois.
Hätäpysäytyspainike vapautetaan kääntämällä vasemmalle.
4 Käyttö
Paperinsilppurin käynnistys
- Vapauta hätäpysäytyspainike kääntämällä sitä vastapäivään.
- Käännä pääkytkin asentoon "I".
▶ Vihreä merkkivalo palaa.
▶ Paperinsilppurion on käyttövalmis.
Ohje Etuovessa ja suppiloluukussa on tur- vakytkin. Laite voidaan kytkeä päälle vain, kun etuluukku ja kansi ovat kiinni.
Ohje
Paperisilppuri voidaan käynnistää myös painamalla vihreää nuolinäppäintä.
- Näppäimen painaminen lyhyesti: Leikkuulaitteisto käynnistyy. Automaatti-stop n. 3 s viimeisen sisään vedetyn paperin jälkeen tai manuaalisesti painamalla stop-näppäintä.
- Näppäimen painaminen yli 2 s ajan: Jatkuva käyttö ilman valokennotoi- mintoa. Leikkuulaitteisto pyörii siihen asti, että se kytketään pois päältä paina- malla stop-näppäintä.

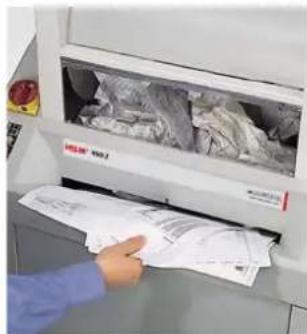

Kiiltävän paperin ja luettelopinojen silppuaminen
Ohje Alustan voi taittaa ylös, kun vastaanotetaan paperipinoja tai luetteloita.
- Syötä laitteeseen pape- ria (silppuamisteho katso „Teknuiset tiedot“).
▶ Paperin syöttöaukossa oleva valokenno käynnistää silppuamistoiminnon.
- Kun paperin syöttöaukko on jälleen tyhjä, terän toiminta pysähtyy auto-maattisesti n. 3 sekunnin kuluttua ja laite palautuu valmiustilaan.
vain koneille, joiden leikkauskoko on 3,9 x 50 mm: Rypistetyn paperin silppuaminen
- Käännä rumpuvipu eteen ja täytä rumpu rypistetyllä paperilla
- Paina vihreää nuolinäppäintä.
Kun käännät vivun takaisin, paperi lentää leikkauslaitteistoon ja se silputaan.
USB-tikkujen tuhoaminen
Syötä USB-tikut paperinsyöttöaukon keskelle.
Paperinsilppurin virran katkaisu
- Käännä pääkytkin asentoon "0". Tässä asennossa oleva kytkin voidaan varmistaa riippulukolla.
5 Häiriönpoisto
Paperitukos
Laitteeseen on syötetty kerralla liikaa paperia.
▶ Dokumenttituhooja on tukossa.
- Kalvonäppäimistön punainen LED vilkkuu.
▶ Dokumenttituhooja peruuttaa auto-maattisesti.
Huomio!
Älä käytä katkoviivaista ja vihreätä nuolinäppäintä vuorottain aikaansaadaksesi eteenpäin-taaksepäin liikkeen koneessa.Leikkuri saattaa vaurioitua.
HUOMIO!
Terätela voi aiheuttaa viiltovammoja myös laitteen seistessä. Älä työnnä käsiä leikkuulaitteistoon!
Jos kaikki materiaali ei tule ulos laitteesta:
- Sulje suppiloluukku jälleen.
- Paina katkoviivaista nuolinäppäintä.
▶ Paperi työntyy ulos.
- Ota paperi pois.
- Puolita paperipino ja syötä se uudelleen kahdessa osassa.
- Silppuaminen käynnistetään uudelleen vihreällä nuolinäppäimellä tai valokennon avulla (paperin syöttö).
Sähkomoottori on kuumennut liikaa
▶ Ohjauspaneelin punainen merkkivalo palaa.
▶ Paperinsilppuri pysähtyy automaattisesti.
- Anna paperinsilppurin läähtyä n. 15-20 min.
Etuovi tai suppiloluukku auki
▶ Ohjauspaneelin punainen merkkivalo palaan.
▶ Paperinsilppuri pysähtyy automaattisesti.
- Sulje ovi ja suppiloluukku.
Vihje Jos ovi avataan leikkuulaitteiston käy-dessä, paperisilppuri täytyy käynnistää oven sulkemisen jälkeen uudelleen vihreällä näppäimellä.
Silpunkeruupussi täynnä
Ohjauspaneelin punainen merkkivalo palaan.
Paperinsilppuri pysähtyy automaattisesti.
Vihje Leikkuulaitteiston peruutusajo (näppäin "taaksepäin") on mahdollista myös silppusäiliön ollessa täynnä.
• Vaihda silpunkeruupussi.
Huomio!
Tyhjennä täyttynyt silpunkeruupussi ehdottomasti, koska paperin toistuva väkinäinen ulostunkeminen voi aiheuttaa leikkuulaitteistossa toimintahäiriöitä.
6 Puhdistus ja huolto
Kytke paperikirjasilppuri pois päältä, irrota verkkopistoke. Puhdistuksen saa suorittaa vain puhtaalla liinalla ja miedolla saippualiuoksella. Laitteeseen ei saa joutua vettä.
- Ruiskuta leikkauslohko-erikoisöljyä paperinsyöttöaukon kautta koko leveydelle.
- Käytä terää useaan kertaan eteenpäin ja taaksepäin syöttämättä paperia.
▶ Paperipöly ja muut hiukkaset poistuvat.
7 Toimituksen sisältö
- Paperisilppuri liitäntävalmiina kalvoon pakattuna, kone euro-lavalla vyötettynä pakkaushihnallat
• 5 laskospussia
• 1 pullo erikoisvoiteluöljyä - Käyttöohje
Lisätarvikkeet
• 25 laskospussia, Tilausnro 1.452.995.000
- Pullo erikoisvoiteluöljyä (250 ml) Tilausnro 1.235.997.403
8 Tekniset tiedot
| Leikkaustapa Hiukkasleikkaus | ||
| Silpun koko (mm) 3,9 x 50 2 x 15 | ||
| Turvaluokitus DIN 32757 – 1 3 4 | ||
| Leikkausteho (arkkia), DIN A4 70 g/m280 g/m2 | 80 - 8565 - 70 | 35 - 4028 - 32 |
| Silppuamisnopeus | 218 mm/s | |
| Työleveys | 443 mm | |
| Paino | 220 kg | |
| Silpunkeruupussin tilavuus | 290 l | |
| Melutaso (tyhjäkänyti / kuorma) | 58 dB(A) / 70-75 dB(A) | |
| Mitat L x S x K (mm) | 750 x 665 x 1590 | 750 x 665 x 1460 |
| Teho maksimaalinen arkkimaara | 3 kW | 2,2 kW |
| LiitäntäSyöttöjohtimien sulakkeet (hidas) | 3 x 400 V, 50 Hz3 x 16 A | 3 x 400 V, 50 Hz3 x 10 A |
| LiitäntäSyöttöjohtimien sulakkeet (hidas) | 3 x 200 - 220 V, 60 Hz3 x 25 A | 3 x 200 - 220 V, 60 Hz3 x 20 A |
EU Vaatimustenmukaisuusvakuutus
Vamistaja HSM GmbH + Co. KG, Austrasse 1 - 9, D-88699 Frickingen vakuuttaa täten, että seuraavassa kuvattu kone Paperisilppuri HSM 450.2
vastaa toimittamisen aikaisessa varustuksessaan suunnittelultaan ja rakenteeltaan seuraavien EU-direktiivien perustavanlaatuisia turvallisuus- ja terveysvaatimuksia:
Konedirektiivi 2006/42/EY
EMC-direktiivi 2004/108/EY
Sovelletut standardit ja tekniset spesiti kaatiot:
• EN 394:1993 + A1:2008 • EN 62061:2005
• EN 12100-1:2003 + A1:2009 • EN 12100-2:2003 + A1:2009
• EN 55014-1:2006 • EN 55014-2:1997 + A1:2001
• EN 61000-3-2:2006 • EN 60950-1:2006
• EN 61000-3-3:1995 + A1:2001 + A2:2005
Teknisten asiakirjojen kokoamisesta vastaava:
Rolf Gasteier - Tekninen johta
Tämä tarkastuslaitos vastaa EY-konedirektiivin liitettä XI.
