GEBRUIKSAANWIJZING Classic 450.2 HSM

L'appareil se met en marche.

1 Correct gebruik, garantie

De papiervernietiger is uitsluitend bestemd voor het vernietigen van algemeen schrijfmateriaal evenals geringere hoeveelheden klantenkaarten en creditcards, cd's, USB-sticks en 3,5"-diskettes. Het robuuste snijwerk is ongevoelig voor nietjes en paperclips.

De garantietijd voor de papiervernietiger bedraagt 1 jaar. Bij gebruik in ploegendienst geldt een garantie van 6 maanden.

Slijtage, schade door ondeskundige behandeling en ingrepen door derden vallen niet onder de garantie.

2 Veiligheidsaanwijzingen

• Alle handleidingen lezen vooraleer de papiervernietiger in werking wordt gesteld. Bewaar de handleidingen voor later gebruik.
• Alle op de papiervernietiger aangebrachte veiligheidsadviezen in acht nemen!

Gevaar voor verwondingen!

Niet in de gleuf van de papiertoe- voeropening grijpen.

Gevaar voor verwondingen door intrekken.

Lange haren, losse kleding, stropdassen, sjaals, halskettingen en armbanden niet binnen het bereik van de papiertoevoeropening houden. Geen materiaal toevoeren dat zich om het snijsysteem heen kan winden, zoals bijv. banden, touwtjes etc.

Verwondingsgevaar door splinters!

Draag bij het vernietigen van harde creditcards, cd's en harde diskettes een veiligheidsbril.

Bij gevaar meteen op de noodstopknop drukken!

Daarmee wordt de papiervernietiger uitgeschakeld.

De papiervernietiger niet door kinderen laten bedienen. De papiervernietiger alleen in aanwezigheid van een operator laten lopen.

Schakel de papiervernietiger uit en trek de stekker uit het stopcontact in het geval van schade of als het toestel niet goed functioneert, alsook vóór een verplaatsing of reiniging.

Servicewerkzaamheden mogen alleen door de HSM-klantenservice en servicetechnici van onze dealers worden uitgevoerd.

• Zorg ervoor dat er geen vloeistof op het apparaat terecht kan komen.
• Zorg ervoor dat de stekker goed bereikbaar is.
• Controleer of de spanning en de frequentie van uw stroomnet met de gegevens op het typeplaatje overeenkomen vooraleer u de stekker in het stopcontact steekt.
• Plaats het apparaat niet in de nabijheid van of op een radiator of een andere warmtebron.
• De ventilatiegleuven moeten vrij zijn en er moet een afstand tot de wand of tot meubelstukken van min. 5 cm. in acht genomen worden.

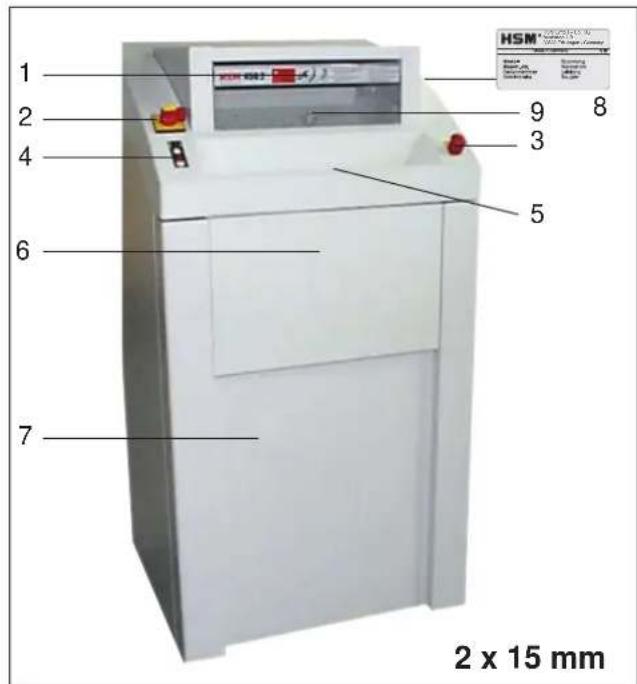

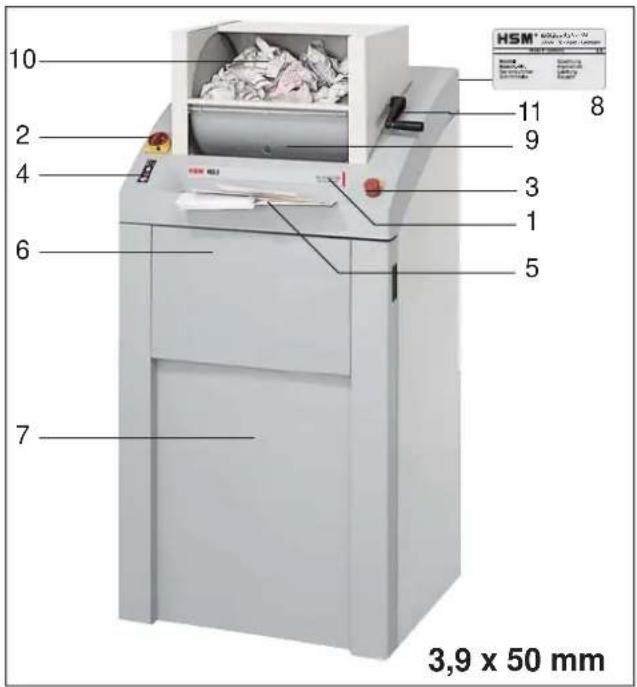

3 Overzicht

10 2 4 6 7 11 9 3 1 5 8 HSM® 3.9 x 50 mm 3,9 x 50 mm

1 2 4 6 7 9 3 5 8 HSM® 2 x 15 mm

1 Veiligheidsadviezen
2 Hoofdschakelaar
3 Nood-stop-toets
4 Folietoetsenbord
5 Papiertoevoeropening
6 Uitklapbaar opzetstuk
7 Frontdeur
8 Typeplaatje
9 Klep
10 Vultrommel
11 Trommelhendel

Folietoetsenbord

Inschakeltoets

Papiervernietiger schakelt in.

Het snijsysteem loopt in intrekrichting.

Stop-toets

Het snijsysteem blijft staan.

De papiervernietiger is gebruiks- klaar (standby).

Toets voor terugloop

Het snijsysteem loopt achterwaarts.

Gebruiksklaar

groen indicatielampje

Papieropvangzak vol

rood indicatielampje

Papieropstopping - elektromotor overbelast

rood indicatielampje

Deur of klep geopend

rood indicatielampje

Hoofdschakelaar

Een 90° draaiing naar rechts wordt de papiervernietiger ingeschakeld.

In 0-positie kan de hoofdschakelaar met een hangslot worden afgesloten.

Nood-Stop

Bij gevaar meteen op de noodstopknop drukken!

Daarmee wordt de papiervernietiger uitgeschakeld. De noodstopknop naar links draaien om deze te ontgrendelen.

4 Bediening

Papiervernietiger inschakelen

- U ontgrendelt de noodstopknop door deze tegen de klok in te draaien.

• Hoofdschakelaar op I draaien.

▶ Groen indicatielampje brandt.

▶ Papiervernietiger is gebruiksklaar.

Aanwijzing

Aan de klep en aan de frontdeur van de papiervernietiger bevinden zich veiligheidsschakelaars. Het toestel kan enkel ingeschakeld worden als deur en klep gesloten zijn.

Aanwijzing

De papiervernietiger kan ook door het indrukken van de groene pijltoets gestart worden:

• Toets kort indrukken:

Snijsysteem wordt gestart.

Automatische stop ca. 3 sec. na de laatste papierinvoer of handmatig door op de Stop-toets te drukken.

- Toets langer dan 2 sec. ingedrukt houden:

Continuwerking zonder foto-elektrische beveiliging.

Het snijsysteem loopt zolang totdat er op de Stop-toets gedrukt wordt. Door op de Stop-toets te drukken, wordt het snijsysteem uitgeschakeld.

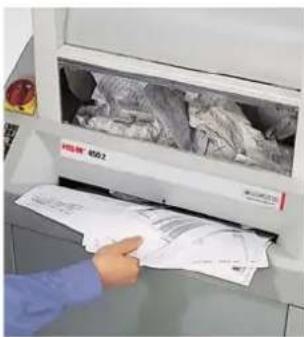

Verkleinen van glad papier en papierstapels

Aanwijzing

Het af egvlak kan voor papierstapels of lijsten omhooggeklapt worden.

4502

- Papier toevoeren (snijvermogen zie „Technische specifi caties).

Het vernietigen wordt gestart door fotocellen in de papierdoorvoeropening.

Als de papierdoorvoer- opening vrij is, zal het snijsysteem automatisch

uitschakelen na ca. 3 sec. en hierna weer in de positie gebruiksklaar (stand by) gaan staan.

alleen machines met een snijgrootte van 3,9 x 50 mm:

Verkleinen van gekreukt papier

- Trommelhendel naar voren draaien en de trommel met verkreukeld papier vullen.

• Groene pijltoets indrukken.

Door het terugzwenken van de hendel wordt het papier in het snijwerk afgeworpen.

USB-sticks vernietigen

Voer de USB-sticks toe in het midden van de papiertoevoer.

Papiervernietiger uitschakelen

- Hoofdschakelaar op 0 draaien. Indien nodig met een hangslot beveiligen.

5 Verhelpen van storingen

Papieropstopping

U hebt teveel papier in een keer toegevoerd.

▶Papiervernietigergeblokkeerd.

▶ Rode LED op het folietoetsenbord knippert.

▶ De papiervernietiger loopt automatisch terug.

Let op!

Gestippelde pijltoets en groene pijl- toets niet afwisselnd vooruit en terug bewegen. Het snijsysteem kan worden beschadigt.

VOORZICHTIG !

Snijwonden door de meswalsen zijn ook in stilstand mogelijk. Niet in het snijsysteem grijpen!

- Klep openen en opgestopd papier verwijderen.

Als niet al het materiaal uitgestoten werd:

• Gestippelde pijltoets indrukken.

▶ Het papier wordt uitgeschoven.

- Papier verwijderen.

- Papierstapel halveren en na elkaar invoeren.

- De vernietigingsprocedure wordt door middel van de groene pijltoets of via de foto-elektrische beveiliging (papiertoevoer) opnieuw gestart.

Elektromotor oververhitten

▶ Rode indicatielampje op het bedienpaneel brandt.

▶ De papiervernietiger schakeld automatisch af.

- Papiervernietiger ca. 15 - 20 min. laten afkoelen.

Frontdeur en klep geopend

▶ Rode indicatielampje op de bedienpaneel brandt.

▶ De papiervernietiger schakeld automatisch af.

Als de deur geopend wordt terwijl het snijsysteem loopt, moet de papiervernietiger na het sluiten van de deur opnieuw gestart worden door op de groene toets te drukken.

Papieropvangzak vol

Rode indicatielampje op de bedienpaneel brandt.

De papiervernietiger schakeld automatisch af.

Aanwijzing

Het omkeren van het snijsysteem (Toets „Achteruit“) is ook bij een vol snijgoedreservoir mogelijk.

• Papieropvangzak uitwisselen.

Let op ! Het volle snijgoedreservoir absoluut legen omdat door vaak na te drukken functiestoringen aan het snijsysteem kunnen optreden.

6 Reiniging en onderhoud

Papiervernietiger uitschakelen, stekker uit het stopcontact trekken. Het toestel enkel met een zachte doek en een milde zeepwateroplossing schoonmaken. Daarbij geen water in het toestel laten binnendringen.

DON'T FORGET

Bij verminderde snijcapaciteit, geluidsontwikkeling of na het legen van de snijgoedbak moet u het snijwerk insmeren met olie:

• Speciale olie van het snijblok op messenwalsen van het snijsysteem spuiten.
• Snijsysteem zonder papiertoevoer meerdere malen voorwaarts en achterwaarts laten lopen.
  Papieropstopping en snippers worden verwijderd.

7 Leveringsomvang

• Papiervernietiger klaar voor aansluiting in folie verpakt, Machine op europallet met verpakkingsband
  • 5 opvangzakken
  • 1 fl es snijblok speciaal olie
• Gebruiksaanwijzing

Toebehoren

• 25 opvangzakken, bestelnr. 1.452.995.000
- Fles snijblok speciaal olie (250 ml) bestelnr. 1.235.997.403

8 Technische specifi caties

Wijze van snijden Snippers
Grootte van de snippers (mm) 3,9 x 50 2 x 15
Veiligheidsniveau DIN 32757 – 1 3	4
Snijvermogen (bladen), DIN A4 70 g/m280 g/m2	80 - 8565 - 70	35 - 4028 - 32
Snijsnelheid	218 mm/s
Werkbreedte	443 mm
Gewicht	220 kg
Inhoud van de papierzak	290 l
Geluidsniveau (Stationair / belast)	58 dB(A) / 70-75 dB(A)
Afmetingen in mm (bxdxh)	750 x 665 x 1590	750 x 665 x 1460
Vermogen bij max. aantal bladen	3 kW	2,2 kW
AansluitingBeveiliging van de toevoerleiding (traag)	3 x 400 V, 50 Hz3 x 16 A	3 x 400 V, 50 Hz3 x 10 A
AansluitingBeveiliging van de toevoerleiding (traag)	3 x 200 - 220 V, 60 Hz3 x 25 A	3 x 200 - 220 V, 60 Hz3 x 20 A

EG-conformiteitsverklaring

De fabrikant HSM GmbH + Co. KG, Austrasse 1 - 9, D-88699 Frickingen verklaart hiermee dat de hierna beschreven machine papiervernietiger HSM 450.2

op basis van zijn concept en constructie in de door ons op de markt gebrachte uitvoering aan de fundamentele veiligheids- en gezondheidseisen van de hierna vermelde EG-richtlijnen voldoet:

Machinerichtlijn 2006 / 42 / EG

EMC-richtlijn 2004 / 108 / EG

Toegepaste normen en technische specifi caties:

• EN 394:1993 + A1:2008 • EN 62061:2005
• EN 12100-1:2003 + A1:2009 • EN 12100-2:2003 + A1:2009
• EN 55014-1:2006 • EN 55014-2:1997 + A1:2001
• EN 61000-3-2:2006 • EN 60950-1:2006
• EN 61000-3-3:1995 + A1:2001 + A2:2005

Gevolmachtigde voor de samenstelling van de technische documenten:

Deze keuringsinstantie is de bevoegde instantie volgens bijlage XI van de EG-machinerichtlijn.
