BRUKSANVISNING Classic 450.2 HSM

1 Anvendelse i overensstem-melse med formålet, garanti

Nødstop-knappen resettes ved at dreje til venstre.

4 Betjening

Tilkobling af makulatoren

Makulatoren kan også startes ved at trykke på den grønne piletast:

Kun maskiner med snitstørrelse

3,9 x 50 mm:

Før USB-sticks ind midt i papirtilførslen.

Frakobling af makulatoren

6 Rengøring og vedligeholdelse

Anvendte normer og tekniske specifi kationer:

• EN 394:1993 + A1:2008 • EN 62061:2005
• EN 12100-1:2003 + A1:2009 • EN 12100-2:2003 + A1:2009
• EN 55014-1:2006 • EN 55014-2:1997 + A1:2001
• EN 61000-3-2:2006 • EN 60950-1:2006
• EN 61000-3-3:1995 + A1:2001 + A2:2005

• Les bruksanvisningen før du tar i bruk maku- leringsmaskinen, og oppbevar den for senere bruk.
  • Ta hensyn til sikkerhetsinstruksene som er plassert på makuleringsmaskinen!

Fare for personskader!

Grip aldri inn i sprekken på papi-rinnmatingsåpningen.

Fare for personskader på grunn av oppfanging!

Ikke beveg langt hår, løst antrekk, slips, sjal, hals- og armbånd etc. inn i området rundt papirinnmatisingsåpningen. Ikke makuler noe materiale som har lett for å danne løkker, som f.eks. bånd, snorer, plastfolie

Fare for personskader på grunn av splinter!

Bruk vernebriller ved makulering av harde kredittkort, CD-plater eller disketter.

Ved fare må du trykke inn nødst- oppknappen umiddelbart!

Dette kobler ut makuleringsmaskinen.

Still makuleringsmaskinen utenfor rekkevidde for barn. La maskinen kjøre kun i nærvær av en opera-tør.

Slå av makuleringsmaskinen og trekk ut kontakten ved skader eller feilfunksjon samt før fl ytting eller rengjøring.

Servicearbeider må bare utføres av HSM-kundeservice og våre kontraktpartneres serviceteknikere.

• Forsikre deg om at nettstøpselet er lett tilgjengelig
• Kontroller at spenning og frekvens på ditt strømnett stemmer overens med spesifi kasjonene på typeskiltet før du setter i nettstøpselet.
• Pass på at ingen væsker havner i makule-ringsmaskinen.
• Makuleringsmaskinen må ikke stilles opp i nærheten av en radiator eller andre varmekilder. Ventilasjonsåpningene må være fri og inneha en avstand på min. 5 cm. fra veggen eller til møbler.

3 Oversikt

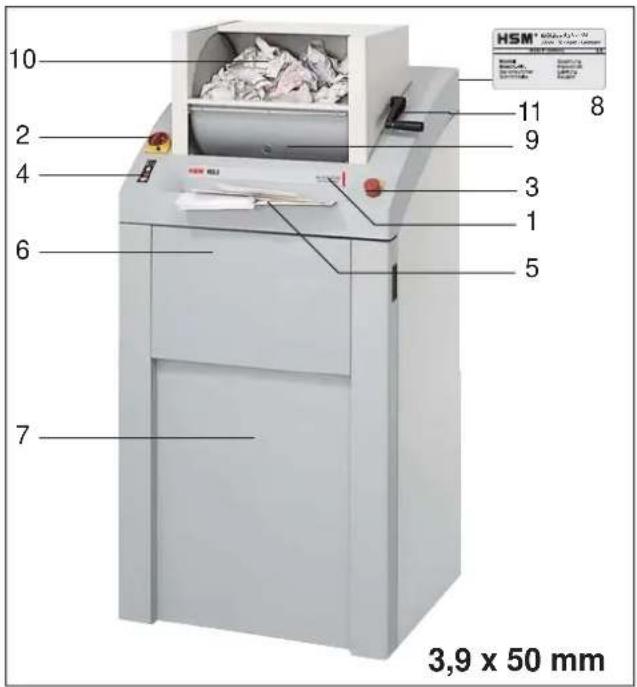

10 2 4 6 7 11 9 3 1 5 8 HSM® 3.9 x 50 mm 3,9 x 50 mm

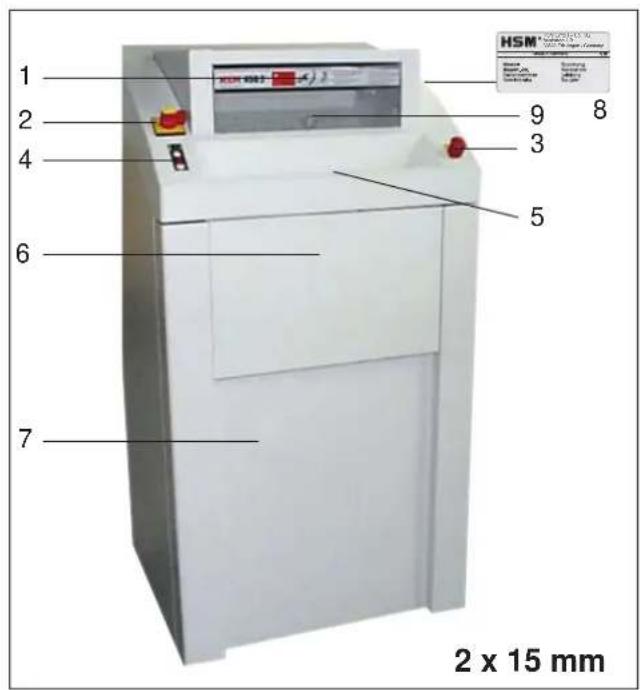

1 2 4 6 7 9 3 5 8 HSM® 2 x 15 mm

1 Sikkerhetsinstrukser
2 Hovedbryter
3 Nødstoppbryter
4 Membrantastatur
5 Papirtilførselsåpning
6 Utleggbar lagring
7 Dør
8 Merkeskilt
9 Klaff
10 Påfyllingstrommel
11 Trommelspake

Indikerings- og betjeningselementer på membrantastaturet

Innkoblingstast

Makuleringsmaskinen slår seg på. Skjæreapparatet går i inntrek-kingsretningen.

Stopp-tast

Skjæreapparat forblir stående. Makuleringsmaskin i klarstilling

Reverseringstast

Skjæreapparat går bakover.

Makuleringsmaskinen er klar til bruk

Grønn lysdiode

Beholderen for makulerings- masse full

Rød lysdiode

Papirtilstopping / Motor overbelastet

Rød lysdiode

Dør eller klaff åpnet

Rød lysdiode

Hovedbryter

Gjennom 90°-dreiling i klokkeretning kobles makuleringsmaskinen inn.

I 0-stillingen kan hovedbryteren sikres med en hengelås.

Nødstopp

Ved fare må du trykke inn nødst- oppknappen umiddelbart!

Dette kobler ut makuleringsmaskinen. Nødstoppknappen låses opp ved å dreie den mot venstre.

4 Betjening

- Drei hovedbryteren til "I".

- Indikeringen på betjeningsfeltet lyser. - Makuleringsmaskinen er klar til bruk.

Makuleringsmaskinen kan også startes ved å trykke på den grønne piltasten:

• Kort trykk på tasten:

Skjæreapparatet startes.

Automatisk stopp ca. 3 s etter det siste papirinntrekket eller manuelt ved å trykke på stopp-tasten.

- Holde tasten inne lenger enn 2 s: Kontinuerlig drift uten lysportfunk-sjon.

Skjæreapparatet går til det blir slått av ved å trykke på stopp-tasten.

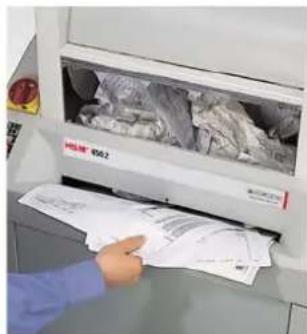

Skjære glatt papir og listestabler i småbiter

Tips Lagringen kan legges opp for opptak av papirstabler eller lister.

- Før inn papiret som skal makuleres. Tillatt antall ark, se Tekniske data.

Lysporten starter skjæreapparatet automatisk.

Papiret trekkes inn i skjæreapparatet og makuleres.

▶ Ca. 3 s etter at papirtilførselsåpningen er fri, kobles makuleringsmaskinen automatisk ut igjen og er klar til bruk.

kun maskiner med skjærestørrelse 3,9 x 50 mm: Skjære krøllet papir i småbiter

- Drei trommelspaken fremover, og fyll trom melen med krøllet papir.

Med tilbakesvingningen av spaken kastes papiret i skjæreverket og skjæres i småbiter.

Makulere USB-pinner

Plasser USB-pinnene midt i papirinnmatingen.

▶ Makuleringsmaskinen er blokkert.
Rød lysdiode på membrantastaturet blinker.
▶ Motoren starter automatisk og går noen sekunder bakover.

Skjæreskader på grunn av knivvalsene kan også skje når maskinen står stille. Grip ikke inn i skjæreapparatet!

- Åpne klaffen og ta ut papiret.

Hvis ikke alt materialet ble støtt ut:

• Lukk klaffen igjen.
• Trykk på reverseringstasten.
  ▶ Skjæreapparat går bakover.
  • Ta ut papiret.
  • Halver papirbunken.
• Før inn arkene etter hverandre.

Elektromotoren er overopphetet

▶ Rød LED lyser.
▶ Makuleringsmaskinen slår seg av.
- La makuleringsmaskinen kjøle seg ned ca.15 - 20 min.

Frontdør eller klaff åpen

▶ Rød LED lyser.
▶ Makuleringsmaskinen slår seg av.
- Lukk døren og klaffen.

Merk Hvis døren åpnes mens skjæreapparatet går, må makuleringsmaskinen startes på nytt ved hjelp av den grønne innkoblingstasten etter at døren er lukket.

Beholderen for makuleringsmasse full

Rød LED lyser.
Makuleringsmaskinen slår seg av.

Merk Man kan også reversere skjæreapparatet när beholderen for makuleringsmasse er full.

- Bytt sekken for makuleringsmasse.

Vigtigt! Tøm den fulle beholderen for makule- ringsmasse omgående, feilfunksjoner på skjæreapparatet kan oppstå ved gjentatt etterpressing.

6 Renhold og stell

Slå av makuleringsmaskinen og tekk ut nettstøpselet. Rengjøring må bare utføres med en myk klut og en mild såpeløsning. Samtidig må det ikke komme vann i apparatet.

DON'T FORGET

Olje skjæreapparatet hvis skjæreeffekten blir redusert, ved støyutvikling eller hver gang makuleringsbeholderen tømmes:

• Sprøyt inn skjæreblokk-spesialolje gjennom papirinnmatingsåpningen i hele sin bredde.
• La skjæreapparatet gå framover - bakover uten tilførsel av papir.
  Papirstøv og partikler løsner.

7 Leveringsomfang

• Makuleringsmaskinen er pakket tilkoblingsferdig i folie, maskinen er innpakket på Europapalle med forpakningsbånd
  • Kartong på Europall med emballasjebånd
  • 5 sekker for makuleringsmasse
  • 1 fl aske skjæreblokk-spesialolje
• Bruksanvisning

Tilbehør

• 25 sekker for makuleringsmasse best.nr. 1.452.995.000
- Skjæreblokk-spesialolje (250 ml) best.nr. 1.235.997.403

8 Tekniske data

Skjæremåte Partikkelskjæring
Skjærestørrelse (mm) 3,9 x 50 2 x 15
Sikkerhetsnivå DIN 32757 – 1	3	4
Skjæreeffekt (blad), DIN A4 70 g/m280 g/m2	80 - 8565 - 70	35 - 4028 - 32
Skjærehastighet	218 mm/s
Arbeidsbredde	443 mm
Vekt	220 kg
Oppsamlingsbeholderens volum	290 l
Støytopp (tomgang / under last)	58 dB(A) / 70-75 dB(A)
Dimensjoner B x D x H (mm)	750 x 665 x 1590	750 x 665 x 1460
Effekt ved maks. antall ark	3 kW	2,2 kW
TilkoblingSikring av forsyningen (treg)	3 x 400 V, 50 Hz3 x 16 A	3 x 400 V, 50 Hz3 x 10 A
TilkoblingSikring av forsyningen (treg)	3 x 200 - 220 V, 60 Hz3 x 25 A	3 x 200 - 220 V, 60 Hz3 x 20 A

EU-samsvarserklæring

Produsenten HSM GmbH + Co. KG, Austrasse 1 - 9, D-88699 Frickingen erklærer med dette at følgende maskin Makuleringsmaskin HSM 450.2

på grunnlag av den utforming og konstruksjon den var i da den ble satt i drift av oss, oppfyller grunnleggende krav til sikkerhet og helse i følgende EU-direktiver:

Anvendte normer og tekniske spesiti kasjoner:

• EN 394:1993 + A1:2008 • EN 62061:2005
• EN 12100-1:2003 + A1:2009 • EN 12100-2:2003 + A1:2009
• EN 55014-1:2006 • EN 55014-2:1997 + A1:2001
• EN 61000-3-2:2006 • EN 60950-1:2006
• EN 61000-3-3:1995 + A1:2001 + A2:2005

Fullmektig for sammenstillingen av de tekniske underlagene:

Kontroll av maskintypen med tanke på overensstemmelse med kravene i EU-direktivet for maskiner, er utført av:

Dette testsenteret er ansvarlig senter iht. vedlegg XI i EUs maskindirektiv.
