Tipo de produto	Exaustor de cozinha
Marca	TEKA
Modelos	DVT 685, DVT 785, DVT 78660 TBS, DVT 985
Alimentação elétrica	220-240 V ~ 50 Hz (verificar a placa de características)
Número de velocidades	3 velocidades + velocidade intensiva (H)
Função temporizador	Sim, ajustável de 1 a 99 minutos
Função de refrigeração (FRESH)	Sim, ativável com o exaustor desligado (1 hora em 10)
Iluminação	Sim, lâmpada código 89220139
Indicador de saturação dos filtros	Sim (exibição "F")
Filtros metálicos	Laváveis (água quente + detergente ou máquina de lavar loiça)
Filtro de carvão ativado	Opcional, substituível
Modo de evacuação	Extração ou recirculação (com filtro de carvão)
Distância mínima acima da placa de cozimento	65 cm (gás ou mista)
Diâmetro do duto de evacuação	Pelo menos ∅120 mm
Comprimento máximo do duto	4 metros, com no máximo 2 curvas de 90°
Manutenção mensal	Limpeza interna e filtros metálicos pelo menos uma vez por mês
Limpeza do corpo	Inox: produto específico; pintado: água morna + sabão neutro
Instruções de segurança	Desconectar antes da limpeza; não flambar sob o exaustor
Reparações	Contactar o serviço técnico autorizado, usar peças originais
Uso doméstico	Sim, apenas para extração e purificação dos gases de cozimento

Perguntas frequentes - DVT 685 - DVT 785 - DVT 78660 TBS - DVT 985 TEKA

Como limpar os filtros metálicos do exaustor?

Remova os filtros pressionando os dispositivos de encaixe. Lave-os à mão em água quente com detergente neutro, ou na máquina de lavar loiça na posição vertical. Deixe secar ao ar livre antes de recolocar.

Como redefinir o indicador de saturação dos filtros?

Após limpar os filtros, prima simultaneamente as teclas Temporizador e Iluminação durante pelo menos 3 segundos. O indicador 'F' apagar-se-á.

Qual lâmpada usar para a iluminação do exaustor?

Use a lâmpada de código 89220139. Para substituir a lâmpada, contacte o serviço de assistência técnica.

Qual é a distância mínima entre o exaustor e a placa de cozimento?

A parte inferior do exaustor deve estar a pelo menos 65 cm das placas de cozimento a gás ou mistas. Siga também as indicações do fabricante da placa de cozimento.

Como ativar a função de refrigeração (Fresh)?

A função de refrigeração ativa-se apenas quando o exaustor está desligado. Prima simultaneamente as teclas '-' e '+'. O motor funciona na velocidade 1 durante 10 minutos a cada hora, durante 24 horas ou até desativação manual.

O que fazer se o exaustor não funcionar?

Verifique se o cabo de alimentação está ligado e se há corrente na tomada. Se o problema persistir, contacte o serviço técnico.

Pode-se lavar os filtros metálicos na máquina de lavar loiça?

Sim, é possível lavá-los na máquina de lavar loiça. Coloque-os na vertical para evitar depósitos. Note que isso pode escurecer a superfície sem afetar a capacidade de retenção de gordura.

Com que frequência devo limpar o exaustor e os filtros?

É imprescindível lavar o interior do exaustor e os filtros metálicos pelo menos uma vez por mês para evitar riscos de incêndio e gotejamento.

Como instalar ou substituir o filtro de carvão ativado?

Siga as instruções fornecidas com o filtro de carvão. A instalação deste filtro pode reduzir o caudal de extração. Contacte o serviço técnico se necessário.

O exaustor aspira mal ou vibra, o que fazer?

Verifique se os filtros metálicos ou de carvão estão saturados e limpe-os ou substitua-os. Certifique-se de que não há obstrução no duto de evacuação. Se o problema persistir, contacte o serviço técnico.

MANUAL DE UTILIZADOR DVT 685 - DVT 785 - DVT 78660 TBS - DVT 985 TEKA

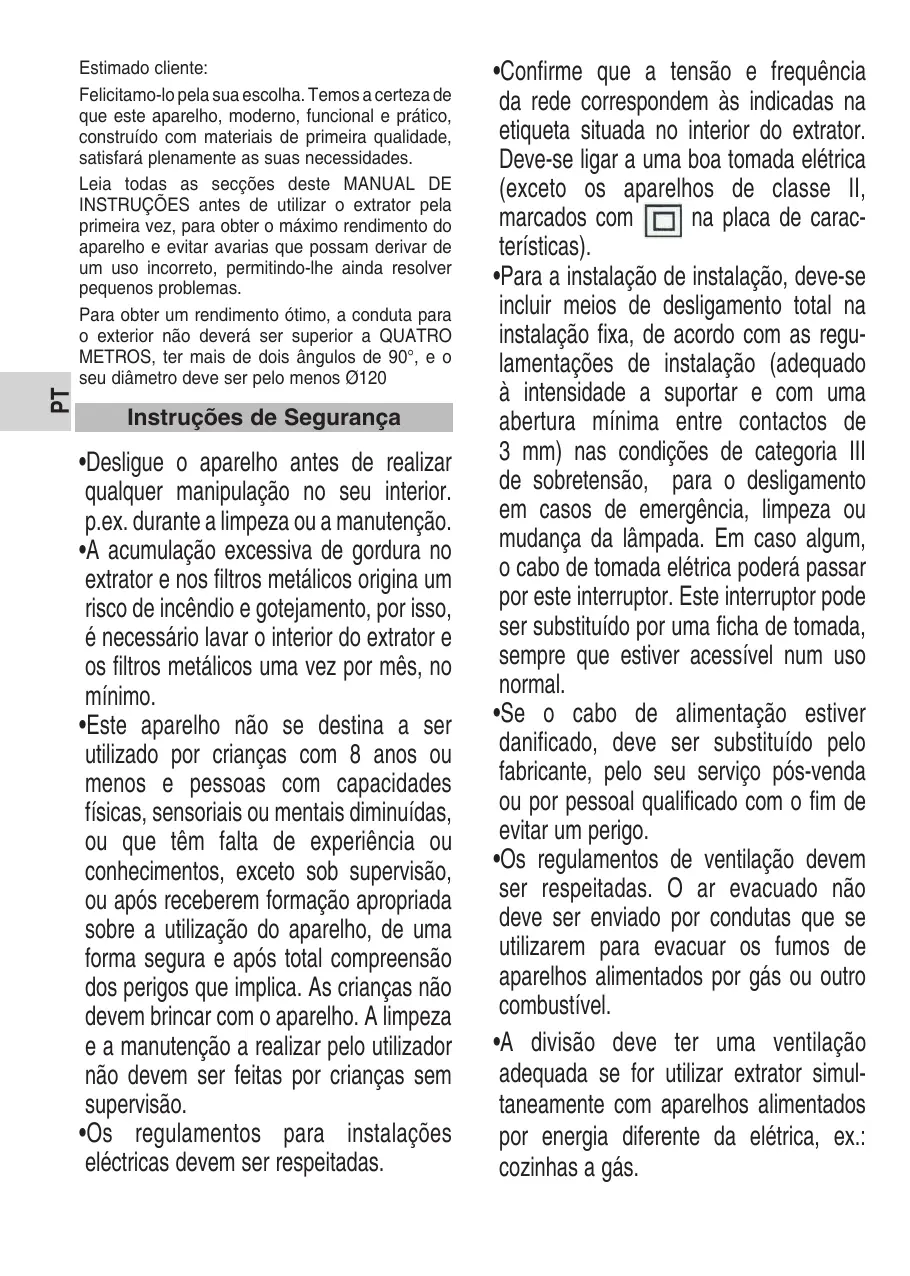

Felicitamo-lo pela sua escolha. Temos a certeza de que este aparelho, moderno, funcional e prático, construído com materiais de primeira qualidade, satisfará plenamente as suas necessidades.

Leia todas as secções deste MANUAL DE INSTRUÇÕES antes de utilizar o extrator pela primeira vez, para obter o máximo rendimento do aparelho e evitar avarias que possam derivar de um uso incorreto, permitindo-lhe ainda resolver pequenos problemas.

Para obter um rendimento ótimo, a conduta para o exterior não deverá ser superior a QUATRO METROS, ter mais de dois ângulos de 90°, e o seu diâmetro deve ser pelo menos ∅120

Instruções de Segurança

• Desligue o aparelho antes de realizar qualquer manipulação no seu interior. p.ex. durante a limpeza ou a manutenção.
• A acumulação excessiva de gordura no extrator e nos filtros metálicos origina um risco de incêndio e gotejamento, por isso, é necessário lavar o interior do extrator e os filtros metálicos uma vez por mês, no mínimo.
• Este aparelho não se destina a ser utilizado por crianças com 8 anos ou menos e pessoas com capacidades físicas, sensoriais ou mentais diminuídas, ou que têm falta de experiência ou conhecimentos, exceto sob supervisão, ou após receberem formação apropriada sobre a utilização do aparelho, de uma forma segura e após total compreensão dos perigos que implica. As crianças não devem brincar com o aparelho. A limpeza e a manutenção a realizar pelo utilizador não devem ser feitas por crianças sem supervisão.

• Os regulamentos para instalações eléctricas devem ser respeitadas.

• Confirme que a tensão e frequência da rede correspondem às indicadas na etiqueta situada no interior do extrator. Deve-se ligar a uma boa tomada elétrica (exceto os aparelhos de classe II, marcados com □ na placa de características).

• Para a instalação de instalação, deve-se incluir meios de desligamento total na instalação fixa, de acordo com as regulamentações de instalação (adequado à intensidade a suportar e com uma abertura mínima entre contactos de 3 mm) nas condições de categoria III de sobretensão, para o desligamento em casos de emergência, limpeza ou mudança da lâmpada. Em caso algum, o cabo de tomada elétrica poderá passar por este interruptor. Este interruptor pode ser substituído por uma ficha de tomada, sempre que estiver acessível num uso normal.
• Se o cabo de alimentação estiver danificado, deve ser substituído pelo fabricante, pelo seu serviço pós-venda ou por pessoal qualificado com o fim de evitar um perigo.
• Os regulamentos de ventilação devem ser respeitadas. O ar evacuado não deve ser enviado por condutas que se utilizarem para evacuar os fumos de aparelhos alimentados por gás ou outro combustível.

• A divisão deve ter uma ventilação adequada se for utilizar extrator simultaneamente com aparelhos alimentados por energia diferente da elétrica, ex.: cozinhas a gás.

• Não é permitido fazer fogo debaixo do extrator.

• A parte inferior do extrator deve-se situar no mínimo a 65 cm das superfícies a gás ou mistas. Siga as indicações mínimas do fabricante da superfície. Esta distância pode ser reduzida se indicado nas instruções de instalação do extrator.
• As partes acessíveis podem ser aquecidos quando usado com aparelhos de cozinha.
• Nunca deixe os queimadores de gás acesos sem um recipiente a cobri-los. A gordura acumulada nos filtros pode verter ou queimar-se por efeito do aumento de temperatura.
• Evite cozinhar debaixo do extrator se os filtros metálicos não estiverem colocados, p. ex. enquanto estão a ser limpos no lava-loiças.
• Recomendamos-lhe o uso de luvas e ter a máxima precaução quando limpar o interior do extrator.
• O seu extrator destina-se ao uso doméstico e unicamente para a extração e purificação dos gases provenientes da preparação de alimentos. O uso para outros fins fica à sua inteira responsabilidade e pode ser perigoso. O fabricante não se responsabiliza pelos danos originados por um uso indevido do aparelho.
• Para qualquer reparação, deverá dirigir ao Serviço de Assistência Técnica do fabricante mais próximo, usando sempre peças sobresselentes originais.

- As reparações ou modificações realizadas por pessoal não qualificado podem provocar danos no aparelho ou um mau funcionamento, pondo em perigo a sua segurança.

- Este aparelho cumpre a Diretiva Europeia 2012/19/UE sobre aparelhos elétricos e eletrónicos identificada como “Resíduos de Aparelhos Elétricos e Eletrónicos”. A diretiva proporciona o âmbito geral válido em toda a União Europeia para a retirada e reutilização dos resíduos dos aparelhos elétricos e eletrónicos.

- Substitua qualquer vidro danificado.

Instruções de uso

Premindo o comando que indica a figura 1 poderá controlar as funções do exaustor.

Para conseguir uma aspiração mais eficaz, recomendamos-lhe pôr em funcionamento o exaustor alguns minutos antes de cozinhar (entre 3 e 5 minutos) para que o fluxo de ar seja contínuo e estável no momento de aspirar os fumos.

Do mesmo modo, mantenha o exaustor a funcionar uns minutos depois de cozinhar para o arrasto total de fumos e odores para o exterior.

1- Display
2- Temporizador
3- Luz
4- Diminuição de velocidade
5- Aumento de velocidade

Programação do tempo de aspiração

1) Ligue a chaminé e seleccione a velocidade de aspiração.
2) Pressione o botão "Temporizador".
3) Seleccione o tempo entre 1e 99 minutos, utilizando os botões “+” e “-”.
4) O tempo de programado aparece no display.

A velocidade máxima “H” só pode ser seleccionada manualmente e será automaticamente alterada para a segunda velocidade após 7 minutos.

Indicador de Saturação de Filtros “F”

• Quando o indicador de saturação de filtros se acender proceda à limpeza dos mesmos.
• Uma vez limpos, pressione os botões "Temporizador" e "Luz" simultaneamente e o indicador apagar-se-á.

Função Fresh

• A função fresh consiste em ativar o motor na velocidade 1 durante 10 minutos em cada hora. Esta função permace ativa durante 24h ou até que seja desligada manualmente.
• Para ativar/ desativar esta função, pressione simultaneamente os botões “-” e “+”.
• Esta função só está disponível com o capô desligado.

Luzes

Para substituir a lâmpada contacte por favor o Centro de Assistência Técnica mais próximo.

Código da lâmpada:

89220139

Limpeza e Manutenção

Ao efectuar os trabalhos de limpeza e manutenção, certifique-se que cumpre as instruções de Segurança.

Limpeza do Corpo do Exaustor

• Se o seu exaustor for em aço inoxidável deve utilizar produtos específicos para este material, conforme as instruções do fornecedor do produto.
• Se o seu exaustor for pintado, utilize água tépida e sabão neutro. Evite usar produtos com substâncias corrosivas, abrasivas ou dissolventes.
• Nunca utilize esfregões metálicos nem produtos abrasivos ou corrosivos.
• Seque o exaustor com um pano que não liberte pêlos.
• Não é aconselhável a utilização de produtos de limpeza por vapor, para realizar esta tarefa.

- Para retirar os filtros faça uma ligeira pressão sobre os encaixes e retire-os. Os filtros metálicos podem ser limpos deixando-os em água quente e detergente neutro até que a gordura se dissolva e enxugando-os debaixo da torneira ou utilizando produtos próprios para gordura. Também podem ser lavados na máquina de lavar a loiça. Neste caso, é aconselhável colocar

os filtros na vertical a fim de evitar que se depositem restos de comida nos mesmos.

• A lavagem dos filtros na máquina de lavar loiça pode deteriorar a superfície metálica (enegrecendo-a), no entanto não afecta a sua capacidade de retenção de gorduras.
• Uma vez limpos, deixe os filtros secar ao ar e depois volte a colocá-los no exaustor.
• Remova o coletor de graxa, conforme descrito no final deste manual. Limpe-o da mesma maneira que o filtro.

• Para instalar o filtro de carvão ativo siga as instruções fornecidas com o mesmo.
• O fabricante reserva-se o direito de efetuar as correções que julgar necessárias em seus dispositivos sem danificar suas características essenciais.
• É possível que com a instalação de filtros de carvão se observe uma redução no fluxo de extração na coifa.

Em caso de Alguma Avaria

Antes de telefonar ao Serviço Técnico, faça as seguintes verificações:

Problema	Possível causa	Solução
O exaustor não funciona.	O cabo de alimentação do exaustor não está ligado à rede.Não há corrente na rede.	Ligue cabo de alimentação à rede.Certifique-se que a rede tem corrente.
O exaustor não aspira o suficiente ou vibra.	Filtros saturados de gordura.Obstrução na conduta de salda de ar.	Substitua ou limpe os filtros de carbono activo e/ou metálicos Elimine a obstrução.
