DVT 685 - DVT 785 - DVT 78660 TBS - DVT 985 - Okap kuchenny TEKA - Bezpłatna instrukcja obsługi

Typ produktu	Okap kuchenny
Marka	TEKA
Modele	DVT 685, DVT 785, DVT 78660 TBS, DVT 985
Zasilanie elektryczne	220-240 V ~ 50 Hz (sprawdź tabliczkę znamionową)
Liczba prędkości	3 prędkości + prędkość intensywna (H)
Funkcja timera	Tak, regulowana od 1 do 99 minut
Funkcja odświeżania (FRESH)	Tak, aktywowana przy wyłączonym okapie (1 godzina na 10)
Oświetlenie	Tak, żarówka kod 89220139
Wskaźnik nasycenia filtrów	Tak (wyświetlacz "F")
Filtry metalowe	Zmywalne (ciepła woda + detergent lub zmywarka)
Filtr węglowy	Opcjonalny, wymienny
Tryb odprowadzania	Wyciąg lub cyrkulacja (z filtrem węglowym)
Minimalna odległość nad płytą grzewczą	65 cm (gaz lub mieszana)
Średnica przewodu odprowadzającego	Co najmniej ∅120 mm
Maksymalna długość przewodu	4 metry, maksymalnie 2 kolanka 90°
Konserwacja miesięczna	Czyszczenie wnętrza i filtrów metalowych co najmniej raz w miesiącu
Czyszczenie obudowy	Stal nierdzewna: specjalny środek; malowana: ciepła woda + neutralne mydło
Zalecenia bezpieczeństwa	Odłączyć przed czyszczeniem; nie flambirować pod okapem
Naprawy	Kontaktować się z autoryzowanym serwisem, używać oryginalnych części
Użytkowanie domowe	Tak, wyłącznie do wyciągu i oczyszczania gazów kuchennych

Często zadawane pytania - DVT 685 - DVT 785 - DVT 78660 TBS - DVT 985 TEKA

Jak czyścić filtry metalowe okapu?

Wyjmij filtry, naciskając urządzenia blokujące. Umyj je ręcznie w ciepłej wodzie z neutralnym detergentem lub w zmywarce w pozycji pionowej. Pozostaw do wyschnięcia na powietrzu przed ponownym zamontowaniem.

Jak zresetować wskaźnik nasycenia filtrów?

Po wyczyszczeniu filtrów naciśnij jednocześnie przyciski Timer i Oświetlenie na co najmniej 3 sekundy. Wskaźnik 'F' zgaśnie.

Jakiej żarówki użyć do oświetlenia okapu?

Użyj żarówki o kodzie 89220139. Aby wymienić żarówkę, skontaktuj się z serwisem technicznym.

Jaka jest minimalna odległość między okapem a płytą grzewczą?

Dolna część okapu musi znajdować się co najmniej 65 cm nad płytami gazowymi lub mieszanymi. Postępuj również zgodnie ze wskazówkami producenta płyty grzewczej.

Jak aktywować funkcję odświeżania (Fresh)?

Funkcja odświeżania aktywuje się tylko przy wyłączonym okapie. Naciśnij jednocześnie przyciski '-' i '+'. Silnik pracuje na prędkości 1 przez 10 minut co godzinę, przez 24 godziny lub do ręcznego wyłączenia.

Co zrobić, jeśli okap nie działa?

Sprawdź, czy przewód zasilający jest podłączony i czy gniazdko jest pod napięciem. Jeśli problem nie ustąpi, skontaktuj się z serwisem technicznym.

Czy można myć filtry metalowe w zmywarce?

Tak, można je myć w zmywarce. Umieść je pionowo, aby uniknąć osadów. Należy pamiętać, że może to spowodować czernienie powierzchni bez wpływu na zdolność zatrzymywania tłuszczu.

Jak często należy czyścić okap i filtry?

Konieczne jest czyszczenie wnętrza okapu i filtrów metalowych co najmniej raz w miesiącu, aby uniknąć ryzyka pożaru i kapania.

Jak zamontować lub wymienić filtr węglowy?

Postępuj zgodnie z instrukcjami dołączonymi do filtra węglowego. Montaż tego filtra może zmniejszyć wydajność wyciągu. W razie potrzeby skontaktuj się z serwisem technicznym.

Okap słabo zasysa lub wibruje, co robić?

Sprawdź, czy filtry metalowe lub węglowe są nasycone i wyczyść je lub wymień. Upewnij się, że przewód odprowadzający nie jest zatkany. Jeśli problem nie ustąpi, skontaktuj się z serwisem technicznym.

INSTRUKCJA OBSŁUGI DVT 685 - DVT 785 - DVT 78660 TBS - DVT 985 TEKA

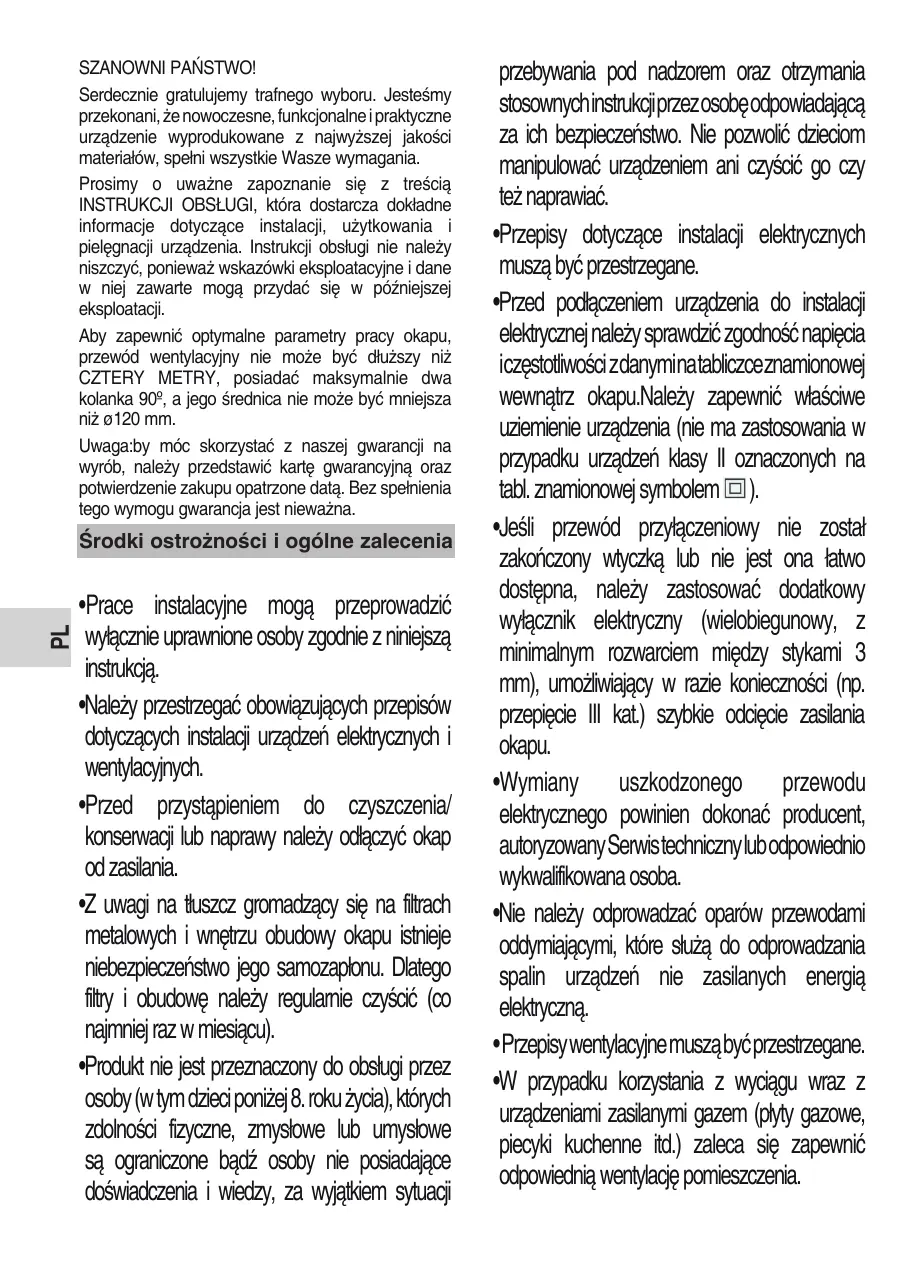

Serdecznie gratulujemy trafnego wyboru. Jesteśmy przekonani, że nowoczesne, funkcjonalne i praktyczne urządzenie wyprodukowane z najwyższej jakości materiałów, spełni wszystkie Wasze wymagania.

Prosimy o uważne zapoznanie się z treścią INSTRUKCJI OBSŁUGI, która dostarcza dokładne informacje dotyczące instalacji, użytkowania i pielęgnacji urządzenia. Instrukcji obsługi nie należy niszczyć, ponieważ wskazówki eksploatacyjne i dane w niej zawarte mogą przydać się w późniejszej eksploatacji.

Aby zapewnić optymalne parametry pracy okapu, przewód wentylacyjny nie może być dłuższy niż CZTERY METRY, posiadać maksymalnie dwa kolanka 90°, a jego średnica nie może być mniejsza niż ø120 mm.

Uwaga:by móc skorzystać z naszej gwarancji na wyrób, należy przedstawić kartę gwarancyjną oraz potwierdzenie zakupu opatrzone datą. Bez spełnienia tego wymogu gwarancja jest nieważna.

Środki ostrożności i ogólne zalecenia

• Prace instalacyjne mogą przeprowadzić wyłącznie uprawnione osoby zgodnie z niniejszą instrukcją.
• Należy przestrzegać obowiązujących przepisów dotyczących instalacji urządzeń elektrycznych i wentylacyjnych.
• Przed przystąpieniem do czyszczenia/konserwacji lub naprawy należy odłączyć okap od zasilania.
• Z uwagi na tłuszcz gromadzący się na filtrach metalowych i wnętrzu obudowy okapu istnieje niebezpieczeństwo jego samozapłonu. Dlatego filtry i obudowę należy regularnie czyścić (co najmniej raz w miesiącu).
• Produkt nie jest przeznaczony do obsługi przez osoby (w tym dzieci poniżej 8. roku życia), których zdolności fizyczne, zmysłowe lub umysłowe są ograniczone bądź osoby nie posiadające doświadczenia i wiedzy, za wyjątkiem sytuacji

przebywania pod nadzorem oraz otrzymania stosownych instrukcji przez osobę odpowiadającą za ich bezpieczeństwo. Nie pozwolić dzieciom manipulować urządzeniem ani czyścić go czy też naprawiać.

• Przepisy dotyczące instalacji elektrycznych muszą być przestrzegane.
• Przed podłączeniem urządzenia do instalacji elektrycznej należy sprawdzić zgodność napięcia iczęstotliwości zdanymina tabliczce znamionowej wewnątrz okapu. Należy zapewnić właściwe uziemienie urządzenia (nie ma zastosowania w przypadku urządzeń klasy II oznaczonych na tabl. znamionowej symbolem □).

- Jeśli przewód przyłączeniowy nie został zakończony wtyczką lub nie jest ona łatwo dostępna, należy zastosować dodatkowy wyłącznik elektryczny (wielobiegunowy, z minimalnym rozwarciem między stykami 3 mm), umożliwiający w razie konieczności (np. przepięcie III kat.) szybkie odcięcie zasilania okapu.

•Wymiany uszkodzonego przewodu elektrycznego powinien dokonać producent, autoryzowany Serwis techniczny lub odpowiednio wykwalifikowana osoba.

- Nie należy odprowadzać oparów przewodami oddymiającymi, które służą do odprowadzania spalin urządzeń nie zasilanych energią elektryczną.

- Przepisy wentylacyjne muszą być przestrzegane.

•W przypadku korzystania z wyciągu wraz z urządzeniami zasilanymi gazem (płyty gazowe, piecyki kuchenne itd.) zaleca się zapewnić odpowiednią wentylację pomieszczenia.

• Nie wolno przygotowywać pod wyciągiem tzw. „płonących” potraw. Otwarty ogień może uszkodzić wyciąg i/łub spowodować pożar.
• Dolna powierzchnia wyciągu powinna znajdować się co najmniej 65 cm nad palnikami gazowymi lub elektrycznymi. PRZESTRZEGAĆ ZALECEŃ PRODUCENTA PŁYTY KUCHENNEJ/KUCHENKI. Jeżeli producent okapu dopuszcza mniejszą odległość, można zastosować się do jego zaleceń.
• Dostępne części mogą być ogrzewane w przypadku korzystania z urządzeń kuchennych.
• Nie pozostawiać palących się palników ewentualnie włączonych pół grzejnych bez stojących na nich naczyń. Wysoka temperatura może uszkodzić wyciąg i/łub spowodować pożar.
• Nie wolno gotować ani smażyc pod wyciągiem bez zamontowanych filtrów.
• Podczas czyszczenia lub konserwacji zaleca się korzystanie z rękawic ochronnych oraz zachowanie szczególnej ostrożności.
• Urządzenie jest przeznaczone wyłącznie do użytku domowego i nie może być wykorzystywane do innych celów. Producent nie ponosi odpowiedzialności za szkody spowodowane niewłaściwym wykorzystaniem urządzenia.
  •W przypadku uszkodzenia urządzenia należy je niezwłocznie wyłączyć i zawiadomić najbliższy autoryzowany punkt serwisowy. W żadnym wypadku nie podejmować samodzielnych prób naprawy. Używać wyłącznie oryginalnych części zamiennych. Naprawy dokonane przez osoby nieuprawnione mogą spowodować uszkodzenie urządzenia lub zakłócić jego eksploatację.

- Urządzenie na czas transportu zostało zabezpieczone przed uszkodzeniem przez opakowanie. Po rozpakowaniu urządzenia prosimy o usunięcie elementów opakowania w sposób nie zagrażający środowisku. Wszystkie materiały zastosowane do opakowania są nieszkodliwe dla środowiska naturalnego, w 100% nadają się do odzysku i oznakowane je odpowiednim symbolem. Uwaga! Materiały opakowaniowe (woreczki polietylenowe, kawałki styropianu itp.) należy w trakcie rozpakowywania trzymać z dala od dzieci.

- Niniejszy symbol ✉ umieszczony na produkcie lub na dołączonych do niego dokumentach oznacza, że ten produkt nie jest klasyfikowany jako odpad z gospodarstwa domowego. Urządzenie, z przeznaczeniem jego złomowania, należy zdać w odpowiednim punkcie utylizacji odpadów, w celu recyklingu komponentów elektrycznych i elektronicznych (zgodnie z Dyrektywą 2012/19/UE). Złomować zgodnie z lokalnymi przepisami dotyczącymi odpadów. Dodatkowe informacje nt. utylizacji, złomowania i recyklingu opisywanego urządzenia można uzyskać w lokalnym urzędzie miasta, w miejskim przedsiębiorstwie utylizacji odpadów lub w sklepie, w którym produkt został zakupiony. Urządzenie wykonano z materiałów nadających się do ponownego wykorzystania. Przed złomowaniem zawsze należy doprowadzić urządzenie do stanu nieprzydatności, odcinając kabel elektryczny.

- Wymień uszkodzone szkło

Obstuga urządzenia

Włączanie i wyłączanie wyciągu oraz oświetlenia odbywa się przyciskami pokazanymi na rysunku 1.

Zaleca się włączenie okapu na kilka minut przed rozpoczęciem gotowania (3 – 5 minut), w ten sposób tworzy się stabilny ciąg powietrza jeszcze przed powstaniem oparów.

Zaleca się również pozostawienie okapu włączonego (3 – 5 minut) po zakończeniu gotowania, co umożliwia wydmuchanie wszelkich oparów i tłuszczy z przewodów wentylacyjnych i zapobiega ich cofaniu się do pomieszczenia.

1- Wyświetlacz
2- Przycisk Timer
3- Oświetlenie
4-Przycisk–(zmniejszanie)
5- Przycisk + (zwiększanie)

Programowanie czasu pracy okapu

1) Włączyć urządzenie i ustawić odpowiednią prędkość turbiny.
2) Nacisnąć przycisk Timer.
3) Za pomocą przycisków + oraz – ustawić czas pracy okapu (1 – 99 minut).
4) Na wyświetlaczu czas pozostały do zakończenia pracy okapu.

Nie można zaprogramować czasu pracy dla prędkości turbo “H”, ponieważ po upływie 7 minut urządzenie automatycznie przełączy się na prędkość 2.

Zabrudzenie filtrów "F"

• Jeżeli na wyświetlaczu podświetli się, zaleca się wyczyścić/umyć filtry.
• Po oczyszczeniu filtrów wciśnij jednocześnie przyciski „Timer” i „Light” na co najmniej 3 sekundy, po czym znak zostanie wyłączony.

Funkcja odświeżenia „Fresh”

• Funkcja odświeżenia „Fresh” polega na uruchomieniu silnika z prędkością 1 na dziesięć minut co godzinę. Ta funkcja pozostanie aktywna przez 24 godziny lub do momentu ręcznego wyłączenia.
• Aby włączyć/wyłączyć tę funkcję, naciśnij jednocześnie przyciski „-” i „+”
• Ta funkcja jest dostępna tylko przy wyłączonym okapie.

Żarówek

W celu wymiany żarówek należy skontaktować się z najbliższym autoryzowanym serwisem technicznym.

Kod żarówki:

89220139

Czyszczenie i konserwacja

Przystępując do czyszczenia i konserwacji należy upewnić się, że zostały spełnione ww. środki ostrożności oraz odłączyć urządzenie od zasilania.

Czyszczenie obudowy

• W przypadku okapu w wersji INOX zaleca się stosować specjalne środki do czyszczenia stali szlachetnej.
• Nie wolno stosować agresywnych środków czyszczących (tj. szorujących lub rysujących).
• Po umyciu wytrzeć do sucha miękką ściereczką.
• Do czyszczenia nie można używać urządzeń parowych.

Czyszczenie filtrów metalowych

• Wyjąć filtry z mocowania (zwolnić blokady i lekko pociągnąć).
• Filtry można myć zarówno w zmywarce jak również metodą tradycyjną namaczając w ciepłej wodzie z dodatkiem płynu do mycia naczyń następnie spłukując pod bieżącą wodą.
• Dopuszczalne jest stosowanie specjalnych środków/sprayów do usuwania tłuszczu. Po umyciu filtr należy dokładnie wysuszyć.
• Filtr należy czyścić, co najmniej raz w miesiącu.
• Niektore środki myjace używane w zmywarkach mogą odbarwić metalową powierzchnię filtra nie ma to jednak wpływu na prawidłowość funkcjonowania urządzenia.
• Wyjmij pojemnik na tłuszcz zgodnie z opisem na końcu niniejszej instrukcji. Wyczyść go w taki sam sposób jak filtr.

Filtr z węgla aktywnego

• Aby zainstalować filtr z węglem aktywnym, postępuj zgodnie z dołączoną do niego instrukcją.
• Producent zastrzega sobie prawo do dokonywania w swoich urządzeniach dowolnych poprawek, jakie uzna za konieczne, bez uszkodzenia ich zasadniczych właściwości.
• Możliwe, że po zainstalowaniu filtrów węglowych w okapie można zaobserwować zmniejszenie przepływu wyciągu.

Rozwiązywanie problemów

Przed wezwaniem serwisu technicznego należy sprawdzić co następuje:

Problem	Prawdopodobna przyczyna	Rozwiązanie
Nie działa pochłanianie w okapie.	Okap nie jest podłączony do zasilania.Brak napięcia w sieci elektrycznej.	Podłączyć okap do zasilania.Sprawdzić bezpieczniki.
Okap nie pochłania wystarczająco lub wibruje.	Filtry są zabrudzone.Wylot powietrza jest zablokowany.	Wymienić filtry węglowe lub wyczyścić filtry metalowe.Udrożnić przewód odprowadzający.
