Produkttyp	Dunstabzugshaube
Marke	TEKA
Modelle	DVT 685, DVT 785, DVT 78660 TBS, DVT 985
Stromversorgung	220-240 V ~ 50 Hz (Typenschild prüfen)
Anzahl der Geschwindigkeiten	3 Stufen + Intensivstufe (H)
Timerfunktion	Ja, einstellbar von 1 bis 99 Minuten
Frischluftfunktion (FRESH)	Ja, bei ausgeschalteter Haube aktivierbar (1 Stunde pro 10)
Beleuchtung	Ja, Glühlampe Code 89220139
Filteralarm	Ja (Anzeige "F")
Metallfettfilter	Waschbar (heißes Wasser + Spülmittel oder Geschirrspüler)
Aktivkohlefilter	Optional, austauschbar
Abluftmodus	Abluft oder Umluft (mit Kohlefilter)
Mindestabstand über dem Kochfeld	65 cm (Gas oder gemischt)
Durchmesser des Abluftrohrs	Mindestens ∅120 mm
Maximale Rohrlänge	4 Meter, max. 2 Bögen à 90°
Monatliche Wartung	Innenreinigung und Metallfettfilter mindestens einmal monatlich
Reinigung des Gehäuses	Edelstahl: Spezialreiniger; lackiert: lauwarmes Wasser + Neutralseife
Sicherheitshinweise	Vor Reinigung Netzstecker ziehen; nicht unter der Haube flambieren
Reparaturen	Kontakt zum autorisierten Kundendienst, Originalersatzteile verwenden
Haushaltsgebrauch	Ja, ausschließlich zur Absaugung und Reinigung von Kochdämpfen

Häufig gestellte Fragen - DVT 685 - DVT 785 - DVT 78660 TBS - DVT 985 TEKA

Wie reinige ich die Metallfettfilter der Dunstabzugshaube?

Entfernen Sie die Filter, indem Sie auf die Verriegelungen drücken. Waschen Sie sie von Hand in heißem Wasser mit einem milden Reinigungsmittel oder im Geschirrspüler in aufrechter Position. Vor dem Wiedereinsetzen an der Luft trocknen lassen.

Wie setze ich den Filteralarm zurück?

Nach der Filterreinigung gleichzeitig die Tasten Timer und Beleuchtung mindestens 3 Sekunden lang drücken. Die Anzeige 'F' erlischt.

Welche Glühlampe wird für die Beleuchtung der Haube verwendet?

Verwenden Sie die Glühlampe mit dem Code 89220139. Zum Austausch wenden Sie sich an den technischen Kundendienst.

Was ist der Mindestabstand zwischen Haube und Kochfeld?

Der untere Teil der Haube muss mindestens 65 cm über Gas- oder Mischkochfeldern liegen. Beachten Sie auch die Angaben des Kochfeldherstellers.

Wie aktiviere ich die Frischluftfunktion (Fresh)?

Die Frischluftfunktion wird nur bei ausgeschalteter Haube aktiviert. Drücken Sie gleichzeitig die Tasten '-' und '+'. Der Motor läuft 10 Minuten pro Stunde auf Stufe 1, für 24 Stunden oder bis zur manuellen Deaktivierung.

Was tun, wenn die Haube nicht funktioniert?

Überprüfen Sie, ob das Netzkabel eingesteckt ist und die Steckdose Strom führt. Wenn das Problem weiterhin besteht, kontaktieren Sie den Kundendienst.

Kann man die Metallfettfilter im Geschirrspüler waschen?

Ja, sie können im Geschirrspüler gereinigt werden. Stellen Sie sie senkrecht, um Ablagerungen zu vermeiden. Beachten Sie, dass die Oberfläche dadurch nachdunkeln kann, ohne die Fettaufnahmefähigkeit zu beeinträchtigen.

Wie oft sollte ich die Haube und die Filter reinigen?

Es ist zwingend erforderlich, das Innere der Haube und die Metallfettfilter mindestens einmal monatlich zu reinigen, um Brand- und Tropfgefahr zu vermeiden.

Wie installiere oder ersetze ich den Aktivkohlefilter?

Befolgen Sie die mit dem Kohlefilter gelieferten Anweisungen. Der Einbau dieses Filters kann die Saugleistung verringern. Bei Bedarf wenden Sie sich an den Kundendienst.

Die Haube saugt schlecht oder vibriert, was tun?

Überprüfen Sie, ob die Metall- oder Kohlefilter gesättigt sind, und reinigen oder ersetzen Sie sie. Stellen Sie sicher, dass das Abluftrohr nicht verstopft ist. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

BEDIENUNGSANLEITUNG DVT 685 - DVT 785 - DVT 78660 TBS - DVT 985 TEKA

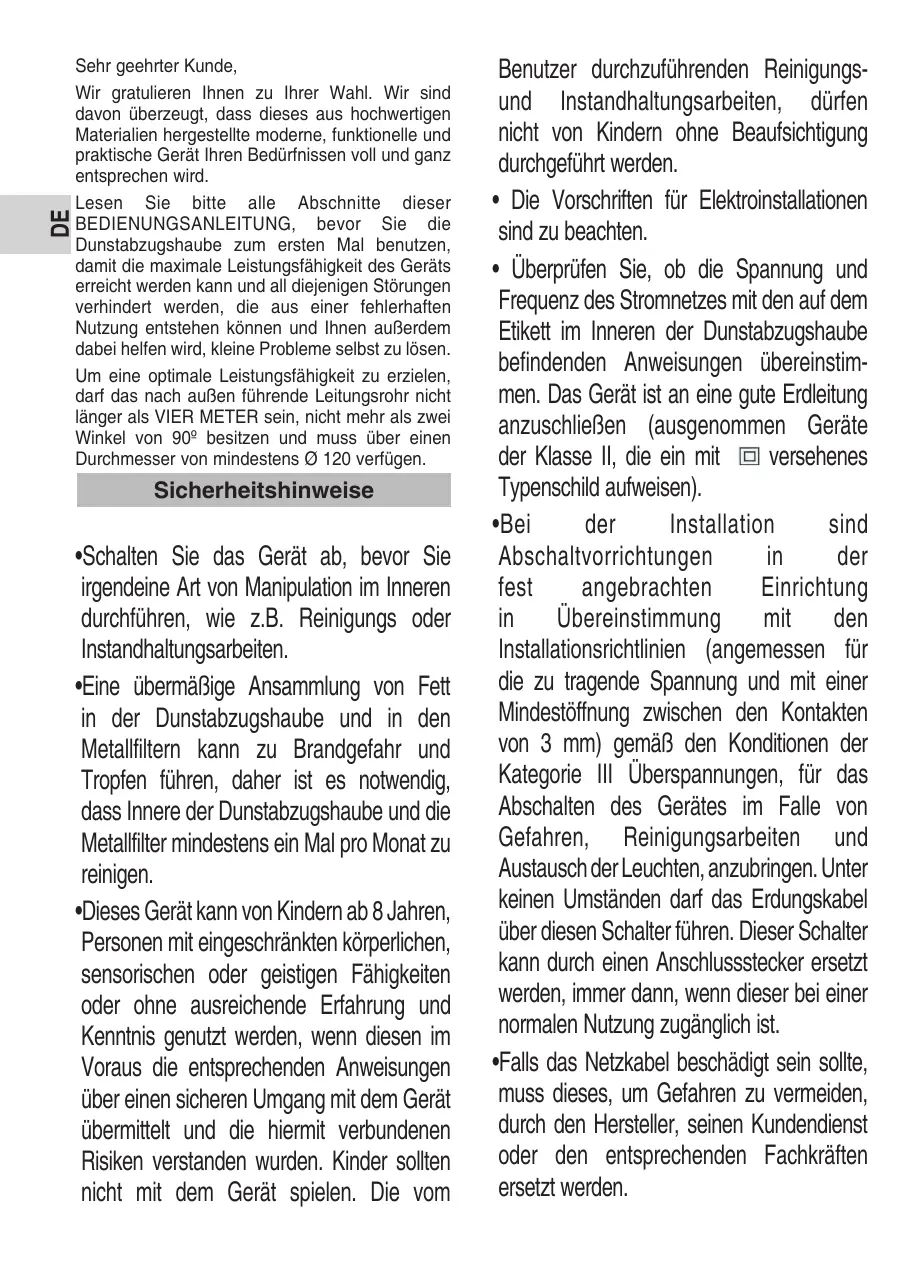

Sehr geehrter Kunde,

Wir gratulieren Ihnen zu Ihrer Wahl. Wir sind davon überzeugt, dass dieses aus hochwertigen Materialien hergestellte moderne, funktionelle und praktische Gerät Ihren Bedürfnissen voll und ganz entsprechen wird.

Lesen Sie bitte alle Abschnitte dieser BEDIENUNGSANLEITUNG, bevor Sie die Dunstabzugshaube zum ersten Mal benutzen, damit die maximale Leistungsfähigkeit des Geräts erreicht werden kann und all diejenigen Störungen verhindert werden, die aus einer fehlerhaften Nutzung entstehen können und Ihnen außerdem dabei helfen wird, kleine Probleme selbst zu lösen. Um eine optimale Leistungsfähigkeit zu erzielen, darf das nach außen führende Leitungsrohr nicht länger als VIER METER sein, nicht mehr als zwei Winkel von 90° besitzen und muss über einen Durchmesser von mindestens ∅ 120 verfügen.

Sicherheitshinweise

• Schalten Sie das Gerät ab, bevor Sie irgendeine Art von Manipulation im Inneren durchführen, wie z.B. Reinigungs oder Instandhaltungsarbeiten.
• Eine übermäßige Ansammlung von Fett in der Dunstabzugshaube und in den Metallfiltern kann zu Brandgefahr und Tropfen führen, daher ist es notwendig, dass Innere der Dunstabzugshaube und die Metallfilter mindestens ein Mal pro Monat zu reinigen.
• Dieses Gerät kann von Kindern ab 8 Jahren, Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder ohne ausreichende Erfahrung und Kenntnis genutzt werden, wenn diesen im Voraus die entsprechenden Anweisungen über einen sicheren Umgang mit dem Gerät übermittelt und die hiermit verbundenen Risiken verstanden wurden. Kinder sollten nicht mit dem Gerät spielen. Die vom

Benutzer durchzuführenden Reinigungs- und Instandhaltungsarbeiten, dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

• Die Vorschriften für Elektroinstallationen sind zu beachten.
- Überprüfen Sie, ob die Spannung und Frequenz des Stromnetzes mit den auf dem Etikett im Inneren der Dunstabzugshaube befindenden Anweisungen übereinstimmen. Das Gerät ist an eine gute Erdleitung anzuschließen (ausgenommen Geräte der Klasse II, die ein mit □ versehenes Typenschild aufweisen).
- Bei der Installation sind Abschaltvorrichtungen in der fest angebrachten Einrichtung in Übereinstimmung mit den Installationsrichtlinien (angemessen für die zu tragende Spannung und mit einer Mindestöffnung zwischen den Kontakten von 3 mm) gemäß den Konditionen der Kategorie III Überspannungen, für das Abschalten des Gerätes im Falle von Gefahren, Reinigungsarbeiten und Austausch der Leuchten, anzubringen. Unter keinen Umständen darf das Erdungskabel über diesen Schalter führen. Dieser Schalter kann durch einen Anschlussstecker ersetzt werden, immer dann, wenn dieser bei einer normalen Nutzung zugänglich ist.
•Falls das Netzkabel beschädigt sein sollte, muss dieses, um Gefahren zu vermeiden, durch den Hersteller, seinen Kundendienst oder den entsprechenden Fachkräften ersetzt werden.

•Die Entlüftungsvorschriften müssen eingehalten werden

•Die abgeführte Luft darf nicht durch Leitungsrohre geführt werden, die für die Abführung von Dämpfen der mit Gas oder anderen Treibstoffen gespeisten Geräte genutzt werden.

- Der Raum hat über eine angemessene Belüftung zu verfügen, wenn die Dunstabzugshaube gleichzeitig mit anderen Geräten genutzt wird, die nicht mit Elektrizität betrieben werden, wie z.B. Gasküchen.

- Es ist verboten unter der Dunstabzugshaube zu flambieren.

•Die Unterseite der Dunstabzugshaube muss mindestens 65 cm von den Gas- oder Elektrokochfeldern entfernt angebracht werden. Überprüfen Sie die Mindestangaben des Herstellers der Arbeitsplatte. Diese Distanz kann reduziert werden, wenn dies in den Installationsanweisungen der Dunstabzugshaube angegeben wird.

- Zugängliche Teile können erhitzt werden, wenn sie im Zusammenhang mit Kochgeräten benutzt werden

- Lassen Sie die Gaszünder niemals angeschaltet ohne das ein Gefäß diese abdeckt. Das in den Filtern angesammelte Fett kann aufgrund von Temperaturerhöhungen tropfen oder sich entzünden.*

- Vermeiden Sie unter der Dunstabzugshaube zu kochen, wenn die Metallfilter nicht angebracht sind, z.B. während diese in der Spülmaschine gereinigt werden.

- Zur Reinigung der Dunstabzugshaube empfehlen wir Ihnen Handschuhe zu tragen und äußerst vorsichtig zu sein.

- Ihre Dunstabzugshaube ist für den häuslichen Gebrauch und einzig für den Abzug und die Reinigung von bei der Zubereitung von Lebensmittel entstandenen Gasen bestimmt. Der Einsatz der Dunstabzugshaube für andere Zwecke unterliegt Ihrer alleinigen Verantwortlichkeit und kann gefährlich sein. Der Hersteller übernimmt keine Verantwortung für Schäden, die aus einer unsachgemäßen Nutzung des Geräts entstehen.

- Für jegliche Art von Reparaturen wenden Sie sich bitte an einen technischen Kundendienst des Herstellers in Ihrer Nähe und verwenden Sie immer Original Ersatzteile. Reparaturen oder Abänderungen, die von nicht qualifiziertem Personal durchgeführt werden, können Schäden am Gerät oder eine schlechte Funktionsweise verursachen und somit Ihre Gesundheit gefährden.

- Dieses Gerät entspricht der europäischen Richtlinie 2012/19/EU für elektrische und elektronische Geräte gekennzeichnet als „Elektro- und Elektronik-Altgeräte“. Die Richtlinie setzt den allgemein gültigen Rahmen innerhalb der gesamten Europäischen Union für die Entwertung und Wiederverwertung von Elektro- und Elektronik-Altgeräten fest 📄.

- Ersetzen Sie beschädigtes Glas

Bedienungsanweisung

Durch Betätigen der in der Abbildung 1 bezeichneten Bedienelemente werden die Funktionen der Dunstabzugshaube gesteuert.

Schalten Sie die Dunstabzugshaube einige Minuten vor Kochbeginn ein (zwischen 3 und 5 Minuten). Hierdurch wird eine kontinuierliche und stabile Luftströmung erreicht, wenn die Dämpfe abzusaugen sind.

Die Dunstabzugshaube nach dem Kochen noch einige Zeit (zwischen 3 und 5 Minuten) weiterlaufen lassen, damit Fetteilchen aus der Abluftleitung vollständig nach außen transportiert werden. Auf diese Weise wird das Rückströmen von Fett, Dämpfen und Gerüchen verhindert.

1- Display
2- Zeiteinstellung
3- Beleuchtung
4- Gebläsestufe verringern
5- Gebläsestufe erhöhen

Programmierung der Abzugszeit

1) Schalten Sie die Dunstabzugshaube ein und wählen Sie die gewünschte Abzugsgeschwindigkeit.
2) Drücken Sie 'Timer'.
3) Wählen Sie die gewünschte Abzugszeit (1 bis 99 Minuten) mittels der Tasten „+“ und „-“.
4) Das Display zeigt die restliche Abzugszeit.
Die Intensivstufe 'H' kann nur manuell angewählt werden und schaltet 7 Minuten automatisch auf Stufe 2 um.

Filtersättigungsanzeige "F"

• Wenn die Kontrollleuchte ‘Filtersättigung’ aufleuchtet, sollten Sie die Filter reinigen.
• Sind die Filter gereinigt, drücken Sie 3 Sekunden lang gleichzeitig auf "Zeiteinstellung" und "Beleuchtung", damit die Hinweileuchte erlischt.

Fresh-Funktion

• Bei der Fresh-Funktion wird der Motor jede Stunde für zehn Minuten auf Stufe 1 aktiviert. Diese Funktion bleibt für 24 Stunden aktiviert, oder solange, bis sie manuell ausgeschaltet wird.
• Um diese Funktion zu aktivieren / deaktivieren, gleichzeitig die Tasten „-“ und „+“ drücken.
• Diese Funktion ist nur bei abgenommener Motorhaube verfügbar.

Lampenwechsel

Bitte rufen Sie den nächsten technischen Service an für den Lampenwechsel.

Lampencode:

89220139

Reinigung und Wartung Beachten Sie bei der Reinigung und Wartung des Gerätes die Sicherheitshinweise.

Reinigung des Gehäuses

• Wenn Ihre Dunstabzugshaube aus rostfreiem Edelstahl ist, benutzen Sie bitte die speziellen Reinigungsmittel für dieses Material und befolgen Sie die Gebrauchsanweisung des Reinigungsmittelherstellers.
• Wenn Ihre Dunstabzugshaube lackiert ist, verwenden Sie lauwarmes Wasser und neutrale Seife. Vermeiden Sie Reinigungsmittel die ätzende oder scheuernde Stoffe sowie Lösungsmittel enthalten.
• Benutzen Sie keinesfalls metallische Schwämme bzw. Bürsten und scheuernde oder ätzende Produkte.
• Trocknen Sie die Dunstabzugshaube mit einem fusselfreien Tuch.
• Der Einsatz von Dampfreinigungsgeräten ist nicht empfehlenswert.

Reinigung der Metallfilter

. •Zum Entfernen der Filter aus dem Filterrahmen üben Sie leichten Druck auf die Einfügevorrichtung aus und nehmen Sie dann die Filter heraus.
- Zur Reinigung können Sie die Filter in heissem Wasser mit neutraler Seife einweichen, bis sich das Fett löst und sie dann unter fließendem Wasser abspülen, oder Sie benutzen spezielle Fettlöser. Die Filter können auch in der Spülmaschine gereinigt werden; in diesem Fall empfehlen wir Ihnen, sie

senkrecht zu stellen, damit keine Speisereste zurückbleiben.

• Der Einsatz von scharfen Reinigungsmitteln in der Geschirrspülmaschine kann die Metalloberfläche der Filter angreifen (Einschwärzung), ohne dass sich dies jedoch negativ auf die Fettabsorptionsfähigkeit der Filter auswirkt.
• Lassen Sie die Filter nach der Reinigung an der Luft trocknen, bevor Sie sie wieder in die Dunstabzugshaube einsetzen.
• Entfernen Sie den Fettsammler wie am Ende dieses Handbuchs beschrieben. Reinigen Sie es wie den Filter.

Aktivkohlefilter

• Befolgen Sie zum Installieren des Aktivkohlefilters die mitgelieferte Anleitung.
• Der Hersteller behält sich das Recht vor, alle von ihm für notwendig erachteten Korrekturen an seinen Geräten vorzunehmen, ohne deren wesentliche Eigenschaften zu beeinträchtigen.
• Es ist möglich, dass beim Einbau von Aktivkohlefiltern eine Verringerung des Absaugstroms in der Haube zu beobachten ist.

Falls etwas nicht funktioniert

Bevor Sie den technischen Service anrufen, überprüfen Sie bitte folgende Punkte:

Problem	Mögliche Ursache	Lösung
Die Dunstabzugshaube funktioniert nicht.	Das Stromkabel ist nicht an das Netz angeschlossen.Kein Strom im Netz/Stromausfall.	Schließen Sie das Kabel an.Vergewissern Sie sich, dass das Stromnetz funktioniert.
Die Dunstabzugshaube saugt nicht genügend ab oder vibriert.	Fettverstopfte Filter.Verstopfung im Luftabzugsrohr.	Ersetzen bzw. reinigen Sie die Aktivkohle- oder Metalfilter.Entfernen Sie die Verstopfungsursache.
