DVT 685 - DVT 785 - DVT 78660 TBS - DVT 985 - Вытяжка TEKA - Бесплатное руководство пользователя

Тип вытяжки	Вытяжка
Марка	TEKA
Модели	DVT 685, DVT 785, DVT 78660 TBS, DVT 985
Электропитание	220-240 В ~ 50 Гц (проверьте табличку с техническими данными)
Количество скоростей	3 скорости + интенсивная скорость (H)
Функция таймера	Да, регулируется от 1 до 99 минут
Функция охлаждения (FRESH)	Да, активируется при выключенной вытяжке (1 час из 10)
Освещение	Да, лампа код 89220139
Индикатор насыщения фильтров	Да (отображение "F")
Металлические фильтры	Моющиеся (горячая вода + моющее средство или посудомоечная машина)
Угольный фильтр	Опционально, заменяемый
Режим отвода воздуха	Отвод воздуха или рециркуляция (с угольным фильтром)
Минимальное расстояние над варочной поверхностью	65 см (газовая или смешанная)
Диаметр воздуховода	Не менее ∅120 мм
Максимальная длина воздуховода	4 метра, максимум 2 изгиба под 90°
Ежемесячное обслуживание	Очистка внутренней поверхности и металлических фильтров не реже одного раза в месяц
Очистка корпуса	Нержавеющая сталь: специальное средство; окрашенный: теплая вода + нейтральное мыло
Указания по безопасности	Отключать перед очисткой; не поджигать под вытяжкой
Ремонт	Обращаться в авторизованную сервисную службу, использовать оригинальные запчасти
Бытовое использование	Да, только для отвода и очистки кухонных газов

Часто задаваемые вопросы - DVT 685 - DVT 785 - DVT 78660 TBS - DVT 985 TEKA

Как чистить металлические фильтры вытяжки?

Снимите фильтры, нажав на фиксаторы. Вымойте их вручную в горячей воде с нейтральным моющим средством или в посудомоечной машине в вертикальном положении. Дайте высохнуть на воздухе перед установкой на место.

Как сбросить индикатор насыщения фильтров?

После очистки фильтров одновременно нажмите на кнопки Таймер и Освещение не менее чем на 3 секунды. Индикатор 'F' погаснет.

Какую лампу использовать для освещения вытяжки?

Используйте лампу с кодом 89220139. Для замены лампы обратитесь в службу технической поддержки.

Каково минимальное расстояние между вытяжкой и варочной поверхностью?

Нижняя часть вытяжки должна находиться на расстоянии не менее 65 см от газовых или смешанных варочных поверхностей. Также следуйте указаниям производителя варочной поверхности.

Как активировать функцию охлаждения (Fresh)?

Функция охлаждения активируется только при выключенной вытяжке. Одновременно нажмите кнопки '-' и '+'. Двигатель работает на первой скорости по 10 минут каждый час в течение 24 часов или до ручного отключения.

Что делать, если вытяжка не работает?

Проверьте, подключен ли кабель питания и есть ли напряжение в розетке. Если проблема сохраняется, обратитесь в сервисную службу.

Можно ли мыть металлические фильтры в посудомоечной машине?

Да, их можно мыть в посудомоечной машине. Разместите их вертикально, чтобы избежать отложений. Учтите, что это может затемнить поверхность, но не повлияет на способность удерживать жир.

Как часто нужно чистить вытяжку и фильтры?

Необходимо мыть внутреннюю часть вытяжки и металлические фильтры не реже одного раза в месяц для предотвращения риска возгорания и капания.

Как установить или заменить угольный фильтр?

Следуйте инструкциям, прилагаемым к угольному фильтру. Установка этого фильтра может снизить производительность вытяжки. При необходимости обратитесь в сервисную службу.

Вытяжка плохо вытягивает или вибрирует, что делать?

Проверьте, не насыщены ли металлические или угольные фильтры, и очистите или замените их. Убедитесь, что нет засора в воздуховоде. Если проблема сохраняется, обратитесь в сервисную службу.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ DVT 685 - DVT 785 - DVT 78660 TBS - DVT 985 TEKA

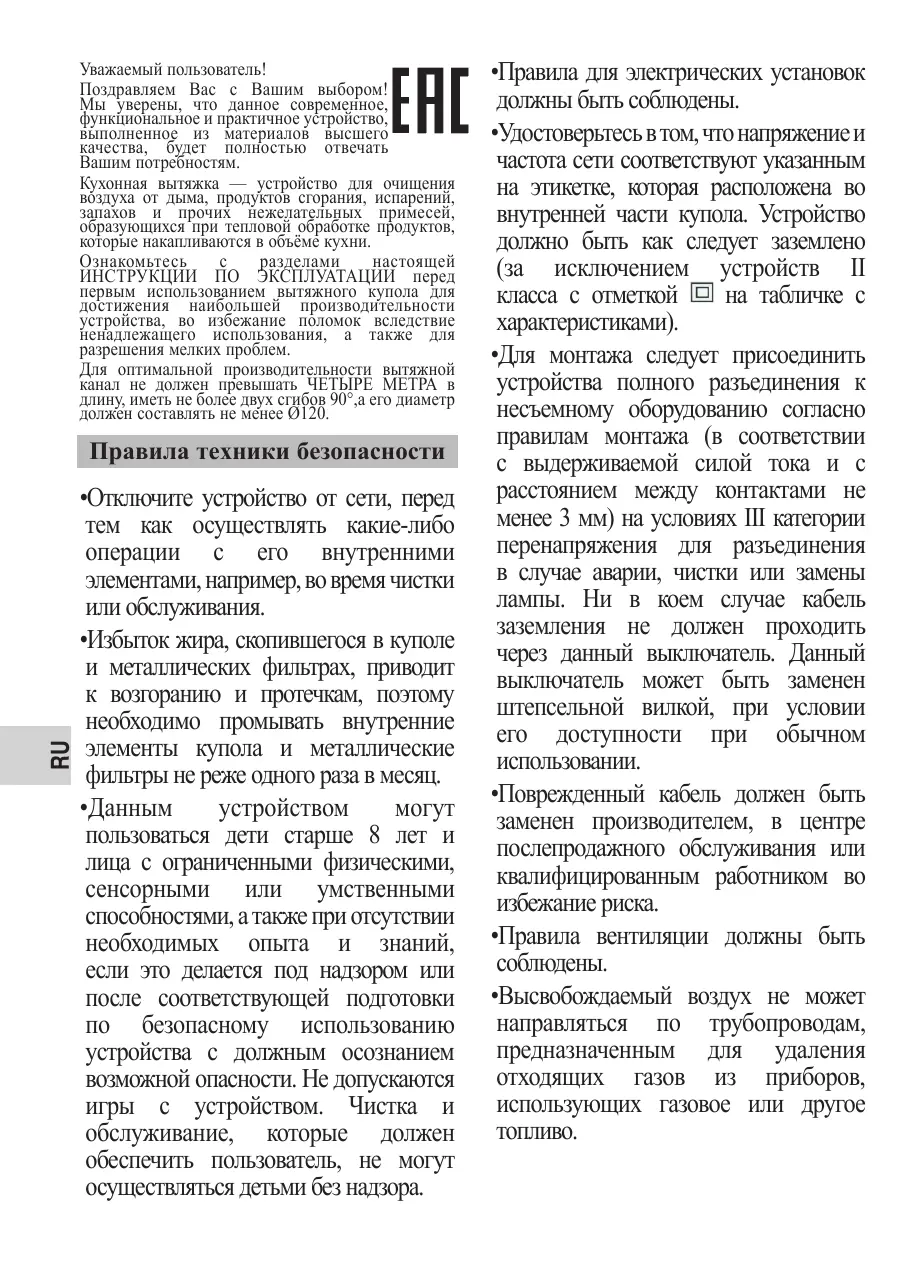

Уважаемый пользователь!

Поздравляем Вас с Вашим выбором! Мы уверены, что данное современное, функциональное и практичное устройство, выполненное из материалов высшего качества, будет полностью отвечать Вашим потреностям.

EAC

Кухонная вытяжка — устройство для очищения воздуха от дыма, продуктов сгорания, испарений, запахов и прочих нежелательных примесей, образующихся при тепловой обработке продуктов, которые накапливаются в объёме кухни.

Ознакомьтесь с разделами настоящей ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИЙ перед первым использованием вытяжного купола для достижения наибольшей производительности устройства, во избежание поломок вследствие ненадлежащего использования, а также для разрешения мелких проблем.

Для оптимальной производительности вытяжной канал не должен превышать ЧЕТЫРЕ МЕТРА в длину, иметь не более двух сгибов 90°, а его диаметр должен составлять не менее ∅120.

Правила техники безопасности

• Отключите устройство от сети, перед тем как осуществлять какие-либо операции с его внутренними элементами, например, во время чистки или обслуживания.
• Избыток жира, скопившегося в куполе и металлических фильтрах, приводит к возгоранию и протечкам, поэтому необходимо промывать внутренние элементы купола и металлические фильтры не реже одного раза в месяц.
  •Данным устройством могут пользоваться дети старше 8 лет и лица с ограниченными физическими, сенсорными или умственными способностями, а также при отсутствии необходимых опыта и знаний, если это делается под надзором или после соответствующей подготовки по безопасному использованию устройства с должным осознанием возможной опасности. Не допускаются игры с устройством. Чистка и обслуживание, которые должен обеспечить пользователь, не могут осуществляться детьми без надзора.

- Правила для электрических установок должны быть соблюдены.

•Удостоверытесь в том, что напряжение и частота сети соответствуют указанным на этикетке, которая расположена во внутренней части купола. Устройство должно быть как следует заземлено (за исключением устройств II класса с отметкой □ на табличке с характеристиками).

• Для монтажа следует присоединить устройства полного разъединения к несъемному оборудованию согласно правилам монтажа (в соответствии с выдерживаемой силой тока и с расстоянием между контактами не менее 3 мм) на условиях III категории перенапряжения для разъединения в случае аварии, чистки или замены лампы. Ни в коем случае кабель заземления не должен проходить через данный выключатель. Данный выключатель может быть заменен штепсельной вилкой, при условии его доступности при обычном использовании.

- Поврежденный кабель должен быть заменен производителем, в центре послепродажного обслуживания или квалифицированным работником во избежание риска.

- Правила вентиляции должны быть соблюдены.

- Высвобождаемый воздух не может направляться по трубопроводам, предназначенным для удаления отходящих газов из приборов, использующих газовое или другое топливо.

•В помещении должна быть предусмотрена соответствующая вентиляция, в случае если купол будетиспользоваться одновременно с приборами, питаемыми от других, неэлектрических источников энергии, например, газовая кухня.
•Нижняя часть купола должна располагаться на расстоянии не менее 65 см от газовой или комбинированной плиты. МИНИМАЛЬНЫЕ ТРЕБОВАНИЯ ПРОИЗВОДИТЕЛЯ ПЛИТЫ. Данное расстояние может быть сокращено, если есть соответствующее указание в инструкции по монтажу вытяжного купола.
•Доступные части могут быть нагреты при использовании приборов для приготовления пищи.
- Никогда не оставляйте включенными газовые горелки без размещенной на них посуды. Жир, накапливаемый в фильтрах, может протекать или возгораться под действием высокой температуры.*
- Не готовьте под куполом, если не установлены металлические фильтры, например, если фильтры в данный момент моются в посудомоечной машине.
•Рекомендуем использовать перчатки и соблюдать предельную осторожность при чистке внутренней части купола.
- Вытяжной купол предназначен для бытового использования и исключительно для улавливания и очистки воздуха от продуктов приготовления пищи.

• Пользователь несет ответственность за использование купола для иного назначения, что может быть представлять угрозу для пользователя. Производитель не несет ответственности за ущерб, полученный при ненадлежащем использовании устройства.
  •Для всех видов ремонта следует обращаться в ближайший центр технического обслуживания производителя, где используются только оригинальные запчасти. Ремонт или какие-либо изменения, осуществленные неквалифицированным персоналом, могут привести к повреждению или неисправной работе устройства, что может быть небезопасно для пользователя.
• Данное устройство отвечает требованиям Европейской директивы 2012/19/EU об электрическом и электронном оборудовании «Отходы электрического и электронного оборудования». Данная директива регламентирует общие для Европейского союза принципы удаления и переработки отходов электрического и электронного оборудования.
• Заменить любое поврежденное стекло

Инструкция по применению

Управлять вытяжкой можно с помощью кнопок, показанных на рис. 1.

Для наиболее эффективного отвода паров и дыма рекомендуется включить вытяжку за несколько минут до приготовления пищи (от 3 до 5 минут), что обеспечит постоянный поток воздуха во время отвода дыма.

Также следует оставить вытяжку включенной несколько минут после приготовления пищи для полного удаления дыма и запахов.

1- Дисплей
2- Таймер
3- Свет
4- Уменьшить выбранную программу
5- Увеличить выбранную программу

Программирование вентиляционного периода

1) Включите вытяжной шкаф и выберете желаемую скорость вытяжки.
2) Нажмите Таймер.
3) Выберете желаемое программное время в переделах от 1 до 99 минут при помощи кнопок «+» или «-».
4) Дисплей будет показывать оставшееся время запрограммированного режима.

Максимальная скорость Н может быть выбрана только вручную и будет автоматически изменена на режим второй скорости после 7 минут работы.

Насыщение фильтров "F"

• Когда загорится индикатор насыщения фильтров, прочистите их.
• После очистки фильтров одновременно нажмите на кнопки «Таймер» и «Свет» и удерживайте их как минимум 3 секунды, после чего значок будет выключен.

Функция «Свежесть»

• При активации функции «Свежесть» мотор будет каждый час в течение 10 минут работать на скорости 1. Эта функция будет активной в течение 24 часов или же до тех пор, пока она не будет выключена вручную.
• Чтобы включить или отключить эту функцию, одновременно нажмите клавиши «-» и «+».
• Эта функция доступна только при снятой вытяжке.

Замена ламп освещения

Для замены лампочек, пожалуйста, свяжитесь с ближайшим Сервисом по техническому обслуживанию.

Очистка и техническое обслуживание Во время выполнения очистки и технического обслуживания соблюдайте правила техники безопасности.

Фильтр из активированного угля

• Чтобы установить фильтр с активированным углем, следуйте инструкциям, прилагаемым к нему.
• Производитель оставляет за собой право вносить в свои устройства любые исправления, которые он сочет необходимыми, не нарушая их основных характеристик.
• Возможно, что при установке угольных фильтров в вытяжке может наблюдаться снижение расхода экстракции.

Очистка корпуса вытяжки

• Если корпус вашей вытяжки изготовлен из нержавеющей стали, пользуйтесь специальными чистящими средствами, указанными в инструкции к изделию.
• Если ваша вытяжка имеет окрашенный корпус, пользуйтесь теплой водой и нейтральным мылом.
• Ни в коем случае не используйте металлические мочалки, абразивные и едкие вещества.
• Вытирайте вытяжку тканью, не образующей волокон.
• Не пользуйтесь для очистки пароструйными устройствами.

Очистка металлических фильтров

• Чтобы снять фильтры, слегка нажмите на фиксаторы и вытяните фильтры наружу.
  •Металлические фильтры можно очищать путем замачивания их в горячей воде с нейтральным моющим средством до полного растворения жира, а затем прополоскав их под краном с водой, или с помощью специальных средств для удаления жира. Фильтры также можно мыть в посудомоечной машине. В этом случае рекомендуется располагать их в машине вертикально, чтобы избежать налипания на фильтры остатков пищи.
  •При мытье в посудомоечной машине металлическая поверхность фильтров может потемнеть, что не влияет на способность фильтров улавливать жир. После промывки фильтры необходимо просушить и установить их обратно в корпус вытяжки.

Устранение неполадок
Прежде чем обращаться в Сервисный Центр, выполните следующие проверки:

Проблема	Возможная причина	Решение
Вытяжной вентилятор не работает.	Питающий кабель не подключен к электросети.В сети нет тока.	Подключите питающий кабель к электросети.Обеспечьте наличие электрического тока в сети.
Вытяжка удаляет загрязненный воздух неудовлетворительно или вибрирует.	Фильтры забиты жиром.Засорение канала вывода воздуха.	Замените или очистите угольные фильтры и/или металлические фильтры.Прочистите канал.

Технические характеристики

Напряжение питающей сети (V)	220-240
Частота питающей сети (Hz)	50/60
Длина провода (mm)	1000
Сетевая вилка (есть или нет)	Есть
Рециркуляция по дополнительному заказу(или недоступна)	По дополнительномузаказу (необходим комплектдля рециркуляции)
Количество скоростей	4
Расход воздуха на минимальнойскорости в нормальном режиме (м3/ ч)	307
Эквивалентный уровень звукового давленияна минимальной скорости (дБА)	52
Расход воздуха на максимальнойскорости в нормальном режиме (м3/ ч)	584
Эквивалентный уровень звуковогодавления на максимальной скорости (дБА)	68
Расход воздуха в интенсивномили форсированном режиме (м3/ ч)	698
Эквивалентный уровень звукового давления винтенсивном или форсированном режиме (дБА)	74

Замена ламп освещения

Инструкции за безопасност

Знак обращения в Таможенном Союзе
Страна, где сделан продукт	Испания
Наименование производителя	Teka Industrial S.A.
Адрес производителя	Cajo, 17, - 39011 Santander, Spain
Наименование уполномоченного изготовителем лица (импортёра) в России	ООО «Тека Рус»
Адрес импортёра в России	Юридический адрес: 121087, Москва, Барклая ул., д.6 стр.3 офис 402 Почтовый адрес: 121170, Москва, ул.Неверовского, д.9, офис 30-31, тел.[phone], [e-mail]
Наименование импортёра в Беларуси	ООО «Жемчужина кухни»
Адрес импортёра в	220034, г. Минск, Змитрока Бядули ул., д.3, ком.7 Тел. [phone]; тел./факс [phone], [e-mail]
Наименование импортёра в Казахстане	ТОО “Альфа Сток“
Адрес импортёра в Казахстане	050009, г. Алматы, пр.Абая, д.155, оф.24, тел. [phone]
Дата производства	Указана на наклейке с серийным номером духового
	1	2	3	4	5	6	7	8	9	10	11
			Г	Г	Г	Д	S	S	S	S	S
			Год производства		Месяц производства	День производства	Серийный номер

	1	2	3	4	5	6	7	8	9	10	11
S-No:			Γ	Γ	Γ	Д	S	S	S	S	S

Год производства

Месяц производства

День производства

Серийный номер

Обозначения для месяца производства (5) указаны в таблице:

JAN	FEB	MAR	APR	MAY	JUN	JUL.	AUG	SEP	OCT	NOV	DEC
1	2	3	4	5	6	7	8	9	A	B	C

Обозначения дня производства (6) указаны в таблице:

Дснь 1=1	Дснь 2=2	Дснь 3=3	Дснь 4=4	Дснь 5=5	Дснь 6=6	Дснь 7=7
Дснь 8—8	Дснь 9—9	Дснь 10—A	Дснь 11—B	Дснь 12—C	Дснь 13—D	Дснь 14—E
День 15—F	День 16—G	День 17—H	День 18—J	День 19—K	День 20—L	День 21—M
Дснь 22=N	Дснь 23=P	Дснь 24=Q	Дснь 25=R	Дснь 26=S	Дснь 27=T	Дснь 28=U
День 29=V	День 30=W	День 31=X
