DVT 68660 - Exaustor de cozinha TEKA - Manual de utilização gratuito

Marca	TEKA
Modelo	DVT 68660
Tipo de produto	Coifa aspirante
Utilização	Doméstico
Tipo de instalação	Fixação na parede, evacuação externa
Distância mínima entre a coifa e o fogão (gás ou misto)	65 cm
Diâmetro do duto de evacuação	∅120 mm mínimo
Comprimento máximo do duto	4 metros
Número máximo de curvas (ângulos de 90°)	2
Funções	Comando tátil, timer programável (1-99 min), iluminação, 4 velocidades de aspiração (incluindo intensiva H), função refrigeração, indicador de saturação dos filtros
Tipo de filtro	Metálico lavável (filtro de carvão ativado opcional)
Limpeza dos filtros metálicos	Lavável na máquina de lavar louça ou à mão com água quente e detergente neutro
Limpeza do corpo da coifa	Produtos específicos para inox; para pintura, água morna e sabão neutro. Não usar esponjas metálicas nem produtos abrasivos.
Lâmpada	Código 81455067, substituição pelo serviço técnico
Segurança	Desconexão total da alimentação antes da manutenção, aterramento, disjuntor adequado, não flambar sob a coifa, distância mínima de segurança
Normas atendidas	EN/CEI 60335-1, EN/CEI 60335-2-31, EN/CEI 62233, EN/CEI 61591, EN 55014-1/2, etc.
Alimentação elétrica	Ver placa de identificação no interior da coifa (tensão, frequência)

Perguntas frequentes - DVT 68660 TEKA

Como limpar os filtros metálicos?

Remova os filtros exercendo uma leve pressão nos dispositivos de encaixe. Lave-os à mão em água quente com detergente neutro, ou na máquina de lavar louça (coloque-os verticalmente). Deixe secar ao ar livre antes de recolocá-los.

Como substituir a lâmpada da coifa?

A substituição da lâmpada (código 81455067) deve ser realizada pelo Serviço de Assistência Técnica do fabricante ou pessoal qualificado. Não tente fazer você mesmo.

Qual é a distância mínima entre a coifa e o fogão?

Para fogões a gás ou mistos, a distância mínima é de 65 cm. Siga também as indicações do fabricante do fogão.

Como ativar a função refrigeração?

Certifique-se de que a coifa está desligada. Pressione simultaneamente as teclas « - » e « + » para ativar ou desativar a função. Ela fará o motor girar na velocidade 1 por 10 minutos a cada hora, durante 24 horas.

O que fazer se a coifa não ligar?

Verifique se o cabo de alimentação está bem conectado e se a corrente chega à rede elétrica. Se o problema persistir, contacte o serviço técnico.

Como programar o timer?

Ligue a coifa e selecione a velocidade de aspiração. Pressione o botão 'Timer', depois ajuste o tempo desejado (1 a 99 minutos) com as teclas « + » ou « - ». O tempo restante aparece no display.

Como redefinir o indicador de saturação dos filtros?

Após limpar os filtros, pressione simultaneamente as teclas « Timer » e « Iluminação » por pelo menos 3 segundos. O indicador 'F' apagará.

Posso usar a coifa sem os filtros metálicos?

Não, é desaconselhável cozinhar sob a coifa sem os filtros metálicos, por exemplo durante sua limpeza. Os filtros retêm a gordura e evitam riscos de incêndio e gotejamento.

Como instalar o filtro de carvão ativado?

Siga as instruções fornecidas com o filtro de carvão ativado. A instalação pode reduzir o fluxo de extração. O filtro de carvão é usado na versão recirculação.

Quais são as precauções de segurança essenciais?

Desconecte sempre o aparelho antes de qualquer manipulação interna. Limpe os filtros pelo menos uma vez por mês. Não flambe sob a coifa. Assegure ventilação adequada se a coifa funcionar com outros aparelhos não elétricos. As reparações devem ser realizadas por um profissional.

MANUAL DE UTILIZADOR DVT 68660 TEKA

1-Display

2-Temporitzador

3-Llum

Felicitamo-lo pela sua escolha. Temos a certeza de que este aparelho, moderno, funcional e prático, construído com materiais de primeira qualidade, satisfará plenamente as suas necessidades.

Leia todas as secções deste MANUAL DE INSTRUÇÕES antes de utilizar o extrator pela primeira vez, para obter o máximo rendimento do aparelho e evitar avarias que possam derivar de um uso incorreto, permitindo-lhe ainda resolver pequenos problemas. Por favor guarde este manual para futura referência.

Para obter um rendimento ótimo, a conduta para o exterior não deverá ser superior a QUATRO METROS, ter mais de dois ângulos de 90°, e o seu diâmetro deve ser pelo menos ∅120

Instruções de Segurança

• Desligue o aparelho antes de realizar qualquer manipulação no seu interior. p.ex. durante a limpeza ou a manutenção.
• A acumulação excessiva de gordura no extrator e nos filtros metálicos origina um risco de incêndio e gotejamento, por isso, é necessário lavar o interior do extrator e os filtros metálicos uma vez por mês, no mínimo.
• Este aparelho não se destina a ser utilizado por crianças com 8 anos ou menos e pessoas com capacidades físicas, sensoriais ou mentais diminuídas, ou que têm falta de experiência ou conhecimentos, exceto sob supervisão, ou após receberem formação apropriada sobre a utilização do aparelho, de uma forma segura e após total compreensão dos perigos que implica. As crianças não devem brincar com o aparelho. A limpeza e a manutenção a realizar pelo utilizador não devem ser feitas por crianças sem supervisão.

• Os regulamentos para instalações eléctricas devem ser respeitadas.

• Confirme que a tensão e frequência da rede correspondem às indicadas na etiqueta situada no interior do extrator. Deve-se ligar a uma boa tomada elétrica (exceto os aparelhos de classe II, marcados com na placa de características).

• Para a instalação de instalação, deve-se incluir meios de desligamento total na instalação fixa, de acordo com as regulamentações de instalação (adequado à intensidade a suportar e com uma abertura mínima entre contactos de 3 mm) nas condições de categoria III de sobretensão, para o desligamento em casos de emergência, limpeza ou mudança da lâmpada. Em caso algum, o cabo de tomada elétrica poderá passar por este interruptor. Este interruptor pode ser substituído por uma ficha de tomada, sempre que estiver acessível num uso normal.
• Se o cabo de alimentação estiver danificado, deve ser substituído pelo fabricante, pelo seu serviço pós-venda ou por pessoal qualificado com o fim de evitar um perigo.
• Os regulamentos de ventilação devem ser respeitadas. O ar evacuado não deve ser enviado por condutas que se utilizarem para evacuar os fumos de aparelhos alimentados por gás ou outro combustível.

• A sala deve ser dotada de ventilação adequada. Quando o exaustor funcionar em simultâneo com outros aparelhos alimentados por energia diferente da elétrica, a pressão de saída do ar não deve ultrapassar 4 Pa (4x10 ^-5 bar).

• Não é permitido fazer fogo debaixo do extrator.

• A parte inferior do extrator deve-se situar no mínimo a 65 cm das superfícies a gás ou mistas. Siga as indicações mínimas do fabricante da superfície. Esta distância pode ser reduzida se indicado nas instruções de instalação do extrator.
• As partes acessíveis podem ser aquecidos quando usado com aparelhos de cozinha.
• Nunca deixe os queimadores de gás acesos sem um recipiente a cobri-los. A gordura acumulada nos filtros pode verter ou queimar-se por efeito do aumento de temperatura.
• Evite cozinhar debaixo do extrator se os filtros metálicos não estiverem colocados, p. ex. enquanto estão a ser limpos no lava-loiças.
• Recomendamos-lhe o uso de luvas e ter a máxima precaução quando limpar o interior do extrator.
• O seu extrator destina-se ao uso doméstico e unicamente para a extração e purificação dos gases provenientes da preparação de alimentos. O uso para outros fins fica à sua inteira responsabilidade e pode ser perigoso. O fabricante não se responsabiliza pelos danos originados por um uso indevido do aparelho.

• Para qualquer reparação, deverá dirigir ao Serviço de Assistência Técnica do fabricante mais próximo, usando sempre peças sobresselentes originais.

• As reparações ou modificações realizadas por pessoal não qualificado podem provocar danos no aparelho ou um mau funcionamento, pondo em perigo a sua segurança.

• Este aparelho cumpre a Diretiva Europeia 2012/19/UE sobre aparelhos elétricos e eletrónicos identificada como “Resíduos de Aparelhos Elétricos e Eletrónicos”. A diretiva proporciona o âmbito geral válido em toda a União Europeia para a retirada e reutilização dos resíduos dos aparelhos elétricos e eletrónicos.

Instalação

• As instruções de instalação estão definidas nas imagens que se encontram no início deste manual.
• Primeiro, remova a película de protecção da parte de trás do aparelho e, após a instalação, remova a restante película por completo.
• Não seguir as instruções de instalação dos parafusos ou dispositivos de fixação pode resultar em uma falha elétrica.
• Este exaustor destina-se a ser instalado apenas acima de uma placa com no máximo quatro zonas de cocção, de acordo com a UNE-EN 60335-2-31:2015 A1:2023; 7.121.

Instruções de uso

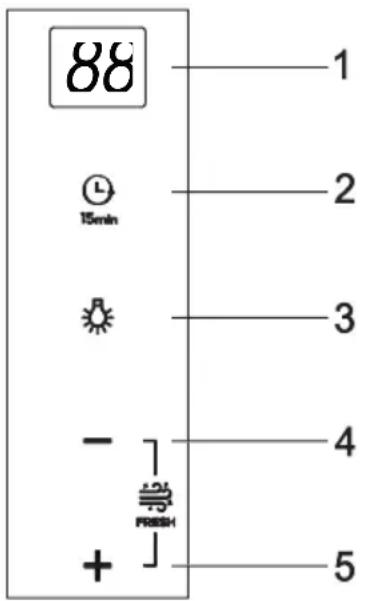

Premindo o comando que indica a figura 1 poderá controlar as funções do exaustor.

Para conseguir uma aspiração mais eficaz, recomendamos-lhe pôr em funcionamento o exaustor alguns minutos antes de cozinhar (entre 3 e 5 minutos) para que o fluxo de ar seja contínuo e estável no momento de aspirar os fumos.

Do mesmo modo, mantenha o exaustor a funcionar uns minutos depois de cozinhar para o arrasto total de fumos e odores para o exterior.

1- Display
2- Temporizador
3- Luz
4- Diminuição de velocidade
5- Aumento de velocidade

Programação do tempo de aspiração

1) Ligue a chaminé e seleccione a velocidade de aspiração.
2) Pressione o botão "Temporizador".
3) Seleccione o tempo entre 1e 99 minutos, utilizando os botões “+” e “-”.
4) O tempo de programado aparece no display.

A velocidade máxima “H” só pode ser seleccionada manualmente e será automaticamente alterada para a segunda velocidade após 7 minutos.

Indicador de Saturação de Filtros "F"

• Quando o indicador de saturação de filtros se acender proceda à limpeza dos mesmos.
• Uma vez limpos, pressione os botões "Temporizador" e "Luz" simultaneamente e o indicador apagar-se-á.

Função Fresh

• A função fresh consiste em ativar o motor na velocidade 1 durante 10 minutos em cada hora. Esta função permace ativa durante 24h ou até que seja desligada manualmente.
• Para ativar/ desativar esta função, pressione simultaneamente os botões “-” e “+”.
• Esta função só está disponível com o capô desligado.

Luzes

Para substituir a lâmpada contacte por favor o Centro de Assistência Técnica mais próximo.

Código da lâmpada : 81455067

Limpeza e Manutenção

Ao efectuar os trabalhos de limpeza e manutenção, certifique-se que cumpre as instruções de Segurança.

Limpeza do Corpo do Exaustor

• Se o seu exaustor for em aço inoxidável deve utilizar produtos específicos para este material, conforme as instruções do fornecedor do produto.
• Se o seu exaustor for pintado, utilize água tépida e sabão neutro. Evite usar produtos com substâncias corrosivas, abrasivas ou dissolventes.
• Nunca utilize esfregões metálicos nem produtos abrasivos ou corrosivos.
• Seque o exaustor com um pano que não liberte pêlos.
• Não é aconselhável a utilização de produtos de limpeza por vapor, para realizar esta tarefa.

- Para retirar os filtros faça uma ligeira pressão sobre os encaixes e retire-os. Os filtros metálicos podem ser limpos deixando-os em água quente e detergente neutro até que a gordura se dissolva e enxugando-os debaixo da torneira ou utilizando produtos próprios para gordura. Também podem ser lavados na máquina de lavar a loiça. Neste caso, é aconselhável colocar

os filtros na vertical a fim de evitar que se depositem restos de comida nos mesmos.

• A lavagem dos filtros na máquina de lavar loiça pode deteriorar a superfície metálica (enegrecendo-a), no entanto não afecta a sua capacidade de retenção de gorduras.
• Uma vez limpos, deixe os filtros secar ao ar e depois volte a colocá-los no exaustor.
• Remova o coletor de graxa, conforme descrito no final deste manual. Limpe-o da mesma maneira que o filtro.

• Para instalar o filtro de carvão ativo siga as instruções fornecidas com o mesmo.
• O fabricante reserva-se o direito de efetuar as correções que julgar necessárias em seus dispositivos sem danificar suas características essenciais.
• É possível que com a instalação de filtros de carvão se observe uma redução no fluxo de extração na coifa.

Em caso de Alguma Avaria

Antes de telefonar ao Serviço Técnico, faça as seguintes verificações:

Problema Possível causa Solução
O exaustor não funciona.	O cabo de alimentação do exaustor não está ligado à rede.Não há corrente na rede.	Ligue cabo de alimentação à rede.Certifique-se que a rede tem corrente.
O exaustor não aspira o suficiente ou vibra.	Filtros saturados de gordura.Obstrução na conduta de salda de ar.	Substitua ou limpe os filtros de carbono activo e/ou metálicosElimine a obstrução.

Informação sobre proteção ambiental.

Desmontagem do Eletrodoméstico

Economia de Energia

• Este aparelho é energeticamente eficiente. Aqui ficam algumas dicas para poupar ainda mais energia:
• Garanta um fluxo de ar adequado durante a cozedura para que a campânula funcione de forma eficiente e silenciosa.
• Ajuste a velocidade do ventilador de acordo com a quantidade de vapor gerada durante a cozedura. Utilize a configuração intensiva apenas quando necessário; quanto menor for a velocidade do ventilador, menor será o consumo de energia.
• Quando o vapor for gerado, selecione a velocidade mais elevada do ventilador no momento certo. Se o vapor já se tiver espalhado pela cozinha, a campânula precisará de funcionar durante mais tempo e, portanto, consumirá mais energia.
• Desligue a campânula e as luzes quando já não forem necessárias ou não estiverem a ser utilizadas.
• Limpe e substitua o filtro regularmente para aumentar a eficácia do sistema de ventilação e evitar o risco de incêndio.
• Cubra as panelas e frigideiras durante a cozedura para reduzir o vapor e a condensação.

1.º Desligue a alimentação elétrica.
2.º Remova a tampa da conduta acima do exaustor.
3.º Desligue o duto.
4.º Retire os parafusos que fixam o aparelho à parede, mantendo-o apoiado.
5.º Elimine os resíduos de acordo com as normas de proteção ambiental aplicáveis.

Eliminação de Eletrodomésticos Antigos

• De acordo com a Diretiva Europeia 2012/19/UE (REEE), os aparelhos antigos não devem ser eliminados com o lixo doméstico. Devem ser recolhidos separadamente para otimizar a recuperação e a reciclagem dos seus componentes e materiais e reduzir o impacto na saúde humana e no ambiente. • O símbolo do caixote do lixo com rodas riscado em todos os produtos recorda a obrigação de recolher os resíduos separadamente. Para obter informações sobre a eliminação correta do seu eletrodoméstico antigo, contacte a câmara municipal ou o revendedor local.
• Inutilize o seu eletrodoméstico antes do descarte. Corte o cabo de alimentação e elimine-o.

Eliminação da Embalagem

- Elimine os materiais de embalagem, como cartão, poliuretano e película aderente, em recipientes adequados. Isto garante a reutilização dos materiais.

Informações Técnicas:

Especificações Elétricas (VER ETIQUE-TA)

Este dispositivo foi concebido, testado e fabricado de acordo com as seguintes normas:

- Segurança: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233

- Desempenho: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564/IEC 62301

• EMC: EN 55014-1 / CISPR 14-1; EN 55014-2/CISPR14-2; EN/IEC61000-3-2; EN/IEC 61000-3-3
