DVT 68660 - Вытяжка TEKA - Бесплатное руководство пользователя

Бренд	TEKA
Модель	DVT 68660
Тип продукта	Кухонная вытяжка
Использование	Бытовой
Тип установки	Настенное крепление, внешний отвод
Минимальное расстояние между вытяжкой и варочной поверхностью (газовой или комбинированной)	65 см
Диаметр воздуховода	∅120 мм минимум
Максимальная длина воздуховода	4 метра
Максимальное количество изгибов (углов 90°)	2
Функции	Сенсорное управление, программируемый таймер (1-99 мин), освещение, 4 скорости всасывания (включая интенсивную H), функция освежения, индикатор насыщения фильтров
Тип фильтра	Моющийся металлический (угольный фильтр опционально)
Очистка металлических фильтров	Моется в посудомоечной машине или вручную теплой водой с нейтральным моющим средством
Очистка корпуса вытяжки	Специальные средства для нержавеющей стали; для окрашенных поверхностей — теплая вода и нейтральное мыло. Не использовать металлические губки и абразивные средства.
Лампа	Код 81455067, замена сервисной службой
Безопасность	Полное отключение питания перед обслуживанием, заземление, подходящий автоматический выключатель, не использовать открытый огонь под вытяжкой, минимальное безопасное расстояние
Соблюдаемые стандарты	EN/CEI 60335-1, EN/CEI 60335-2-31, EN/CEI 62233, EN/CEI 61591, EN 55014-1/2 и т.д.
Электропитание	См. табличку внутри вытяжки (напряжение, частота)

Часто задаваемые вопросы - DVT 68660 TEKA

Как чистить металлические фильтры?

Снимите фильтры, слегка нажав на фиксаторы. Вымойте их вручную в горячей воде с нейтральным моющим средством или в посудомоечной машине (ставьте вертикально). Дайте высохнуть на воздухе, затем установите обратно.

Как заменить лампу вытяжки?

Замена лампы (код 81455067) должна выполняться сервисной службой производителя или квалифицированным персоналом. Не пытайтесь сделать это самостоятельно.

Какое минимальное расстояние между вытяжкой и варочной поверхностью?

Для газовых или комбинированных варочных поверхностей минимальное расстояние составляет 65 см. Также следуйте указаниям производителя варочной панели.

Как включить функцию освежения?

Убедитесь, что вытяжка выключена. Нажмите одновременно кнопки " - " и " + ", чтобы включить или выключить функцию. Она будет включать двигатель на скорости 1 на 10 минут каждый час в течение 24 часов.

Что делать, если вытяжка не включается?

Проверьте, что кабель питания подключен и есть напряжение в сети. Если проблема не устранена, обратитесь в сервисную службу.

Как запрограммировать таймер?

Включите вытяжку и выберите скорость всасывания. Нажмите кнопку 'Таймер', затем установите нужное время (от 1 до 99 минут) с помощью кнопок " + " или " - ". Оставшееся время отображается на экране.

Как сбросить индикатор насыщения фильтров?

После очистки фильтров нажмите одновременно кнопки " Таймер " и " Освещение " не менее чем на 3 секунды. Индикатор 'F' погаснет.

Можно ли использовать вытяжку без металлических фильтров?

Нет, не рекомендуется готовить под вытяжкой без металлических фильтров, например, во время их очистки. Фильтры задерживают жир и предотвращают риск возгорания и капель.

Как установить угольный фильтр?

Следуйте инструкциям, прилагаемым к угольному фильтру. Установка может снизить производительность вытяжки. Угольный фильтр используется в режиме рециркуляции.

Какие основные меры предосторожности?

Всегда отключайте прибор перед любыми внутренними манипуляциями. Чистите фильтры не реже одного раза в месяц. Не используйте открытый огонь под вытяжкой. Обеспечьте достаточную вентиляцию, если вытяжка работает вместе с другими неэлектрическими приборами. Ремонт должен выполняться профессионалом.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ DVT 68660 TEKA

Уважаемый пользователь!

Поздравляем Вас с Вашим выбором! Мы уверены, что данное современное, функциональное и практичное устройство, выполненное из материалов высшего качества, будет полностью отвечать Вашим потребностям.

EAC

Кухонная вытяжка — устройство для очищения воздуха от дыма, продуктов сгорания, испарений, запахов и прочих нежелательных примесей, образующихся при тепловой обработке продуктов, которые накапливаются в объеме кухни.

Ознакомьтесь с разделами настоящей ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ перед первым использованием вытяжного купола для достижения наибольшей производительности устройства, во избежание поломок вследствие ненадлежащего использования, а также для разрешения мелких проблем. Vă rugăm să păstrați acest manual pentru referințe viitoare.

Для оптимальной производительности вытяжной канал не должен превышать ЧЕТЫРЕ МЕТРА в длину, иметь не более двух сгибов 90°, а его диаметр должен составлять не менее ∅120.

Правила техники безопасности

- Отключите устройство от сети, перед тем как осуществлять какие-либо операции с его внутренними элементами, например, во время чистки или обслуживания.

- Избыток жира, скопившегося в куполе и металлических фильтрах, приводит к возгоранию и протечкам, поэтому необходимо промывать внутренние элементы купола и металлические фильтры не реже одного раза в месяц.

•Данным устройством могут пользоваться дети старше 8 лет и лица с ограниченными физическими, сенсорными или умственными способностями, а также при отсутствии необходимых опыта и знаний, если это делается под надзором или после соответствующей подготовки по безопасному использованию устройства с должным осознанием возможной опасности. Не допускаются игры с устройством. Чистка и обслуживание, которые должен обеспечить пользователь, не могут осуществляться детьми без надзора.

- Правила для электрических установок должны быть соблюдены.

- Удостоверьтесь в том, что напряжение и частота сети соответствуют указанным на этикетке, которая расположена во внутренней части купола. Устройство должно быть как следует заземлено (за исключением устройств II класса с отметкой □ на табличке с характеристиками).

- Для монтажа следует присоединить устройства полного разъединения к несъемному оборудованию согласно правилам монтажа (в соответствии с выдерживаемой силой тока и с расстоянием между контактами не менее 3 мм) на условиях III категории перенапряжения для разъединения в случае аварии, чистки или замены лампы. Ни в коем случае кабель заземления не должен проходить через данный выключатель. Данный выключатель может быть заменен штепсельной вилкой, при условии его доступности при обычном использовании.

- Поврежденный кабель должен быть заменен производителем, в центре послепродажного обслуживания или квалифицированным работником во избежание риска.

- Правила вентиляции должны быть соблюдены.

- Высвобождаемый воздух не может направляться по трубопроводам, предназначенным для удаления отходящих газов из приборов, использующих газовое или другое топливо.

- Помещение должно быть обеспечено достаточной вентиляцией. Когда вытяжка работает одновременно с другими приборами, работающими от энергии, отличной от электрической, давление воздуха на выходе не должно превышать 4 Па (4x10 ^-5 бар).

- Нижняя часть купола должна располагаться на расстоянии не менее 65 см от газовой или комбинированной плиты. МИНИМАЛЬНЫЕ ТРЕБОВАНИЯ ПРОИЗВОДИТЕЛЯ ПЛИТЫ. Данное расстояние может быть сокращено, если есть соответствующее указание в инструкции по монтажу вытяжного купола.

- Доступные части могут быть нагреты при использовании приборов для приготовления пищи.

- Никогда не оставляйте включенными газовые горелки без размещенной на них посуды. Жир, накапливаемый в фильтрах, может протекать или возгораться под действием высокой температуры.*

- Не готовьте под куполом, если не установлены металлические фильтры, например, если фильтры в данный момент моются в посудомоечной машине.

- Рекомендуем использовать перчатки и соблюдать предельную осторожность при чистке внутренней части купола.

- Вытяжной купол предназначен для бытового использования и исключительно для улавливания и очистки воздуха от продуктов приготовления пищи.

- Пользователь несет ответственность за использование купола для иного назначения, что может быть представлять угрозу для пользователя. Производитель не

несет ответственности за ущерб, полученный при ненадлежащем использовании устройства.

• Для всех видов ремонта следует обращаться в ближайший центр технического обслуживания производителя, где используются только оригинальные запчасти. Ремонт или какие-либо изменения, осуществленные неквалифицированным персоналом, могут привести к повреждению или неисправной работе устройства, что может быть небезопасно для пользователя.

- Данное устройство отвечает требованиям Европейской директивы 2012/19/EU об электрическом и электронном оборудовании «Отходы электрического и электронного оборудования». Данная директива регламентирует общие для Европейского союза принципы удаления и переработки отходов электрического и электронного оборудования.

Средство

- Инструкции по установке приведены на изображениях в начале данного руководства пользователя.

- Сначала снимите защитную пленку с задней стороны прибора, а после установки полностью снимите пленку.

Инструкция по применению

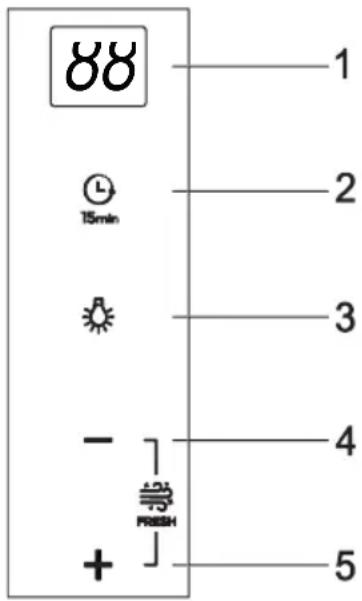

Управлять вытяжкой можно с помощью кнопок, показанных на рис. 1.

Для наиболее эффективного отвода паров и дыма рекомендуется включить вытяжку за несколько минут до приготовления пищи (от 3 до 5 минут), что обеспечит постоянный поток воздуха во время отвода дыма.

Также следует оставить вытяжку включенной несколько минут после приготовления пищи для полного удаления дыма и запахов.

1- Дисплей
2- Таймер
3- Свет
4- Уменьшить выбранную программу
5- Увеличить выбранную программу

Программирование вентиляционного периода

1) Включите вытяжной шкаф и выберете желаемую скорость вытяжки.
2) Нажмите Таймер.
3) Выберете желаемое программное время в переделах от 1 до 99 минут при помощи кнопок «+» или «-».
4) Дисплей будет показывать оставшееся время запрограммированного режима.

Максимальная скорость Н может быть выбрана только вручную и будет автоматически изменена на режим второй скорости после 7 минут работы.

Насыщение фильтров "F"

• Когда загорится индикатор насыщения фильтров, прочистите их.
• После очистки фильтров одновременно нажмите на кнопки «Таймер» и «Свет» и удерживайте их как минимум 3 секунды, после чего значок будет выключен.

Функция «Свежесть»

• При активации функции «Свежесть» мотор будет каждый час в течение 10 минут работать на скорости 1. Эта функция будет активной в течение 24 часов или же до тех пор, пока она не будет выключена вручную.
• Чтобы включить или отключить эту функцию, одновременно нажмите клавиши «-» и «+».
• Эта функция доступна только при снятой вытяжке.

Замена ламп освещения

Для замены лампочек, пожалуйста, свяжитесь с ближайшим Сервисом по техническому обслуживанию.

Очистка и техническое обслуживание Во время выполнения очистки и технического обслуживания соблюдайте правила техники безопасности.

Фильтр из активированного угля

• Чтобы установить фильтр с активированным углем, следуйте инструкциям, прилагаемым к нему.
• Производитель оставляет за собой право вносить в свои устройства любые исправления, которые он сочет необходимыми, не нарушая их основных характеристик.
• Возможно, что при установке угольных фильтров в вытяжке может наблюдаться снижение расхода экстракции.

Очистка корпуса вытяжки

• Если корпус вашей вытяжки изготовлен из нержавеющей стали, пользуйтесь специальными чистящими средствами, указанными в инструкции к изделию.
• Если ваша вытяжка имеет окрашенный корпус, пользуйтесь теплой водой и нейтральным мылом.
• Ни в коем случае не используйте металлические мочалки, абразивные и едкие вещества.
• Вытирайте вытяжку тканью, не образующей волокон.
• Не пользуйтесь для очистки пароструйными устройствами.

Очистка металлических фильтров

• Чтобы снять фильтры, слегка нажмите на фиксаторы и вытяните фильтры наружу.
• Металлические фильтры можно очищать путем замачивания их в горячей воде с нейтральным моющим средством до полного растворения жира, а затем прополоскав их под краном с водой, или с помощью специальных средств для удаления жира. Фильтры также можно мыть в посудомоечной машине. В этом случае рекомендуется располагать их в машине вертикально, чтобы избежать налипания на фильтры остатков пищи.
• При мытье в посудомоечной машине металлическая поверхность фильтров может потемнеть, что не влияет на способность фильтров улавливать жир. После промывки фильтры необходимо просушить и установить их обратно в корпус вытяжки.

Устранение неполадок

Прежде чем обращаться в Сервисный Центр, выполните следующие проверки:

Проблема Возможная причина Решение
Вытяжной вентилятор не работает.	Питающий кабель не подключен к электросети.В сети нет тока.	Подключите питающий кабель к электросети.Обеспечьте наличие электрического тока в сети.
Вытяжка удаляет загрязненный воздух неудовлетворительно или вибрирует.	Фильтры забиты жиром.Засорение канала вывода воздуха.	Замените или очистите угольные фильтры и/или металлические фильтры.Прочистите канал.

Технические характеристики

Напряжение питающей сети (V) 220-240

Частота питающей сети (Hz) 50/60

Длина провода (mm) 1000

Сетевая вилка (есть или нет) Есть

Рециркуляция по дополнительному заказу

(или недоступна)

для рециркуляции)

Количество скоростей 4

Расход воздуха на минимальной

скорости в нормальном режиме (м3/ч) 307

Эквивалентный уровень звукового давления

на минимальной скорости (дБА) 61

Расход воздуха на максимальной

скорости в нормальном режиме (м3/ч) 584

Эквивалентный уровень звукового

давления на максимальной скорости (дБА) 72

Расход воздуха в интенсивном

или форсированном режиме (м3/ч) 698

Эквивалентный уровень звукового давления в

интенсивном или форсированном режиме (дБА) 74

Информация об охране окружающей среды.

Энергосбережение

• Этот прибор энергоэффективен. Вот несколько советов, которые помогут вам сэкономить ещё больше энергии:
• Обеспечьте достаточный приток воздуха во время приготовления пищи, чтобы вытяжка работала эффективно и тихо.
• Отрегулируйте скорость вентилятора в зависимости от количества пара, образующегося во время приготовления пищи. Используйте интенсивный режим только при необходимости; чем ниже скорость вентилятора, тем меньше энергии потребляется.
• При появлении пара выбирайте максимальную скорость вентилятора в подходящий момент. Если пар уже распространился по кухне, вытяжке придётся работать дольше и, следовательно, потреблять больше энергии.
• Выключайте вытяжку и освещение, когда они больше не нужны или не используются.
• Регулярно очищайте и меняйте фильтр, чтобы повысить эффективность системы вентиляции и избежать риска возгорания.
• Накрывайте кастрюли и сковородки крышками во время приготовления пищи, чтобы уменьшить количество пара и конденсата.

Утилизация упаковки

- Утилизируйте упаковочные материалы, такие как картон, полиуретан и плёнка, в подходящие контейнеры. Это обеспечит повторное использование материалов.

Разборка прибора

1. Отключите электропитание.
2. Снимите крышку воздуховода над вытяжкой.
3. Отсоедините воздуховод.
4. Выкрутите винты, крепящие прибор к стене, поддерживая его.
5. Утилизируйте отходы в соответствии с действующими нормами по охране окружающей среды.

Утилизация старой бытовой техники

- Согласно Европейской директиве 2012/19/EU (WEEE), старые бытовые приборы нельзя утилизировать вместе с бытовыми отходами. Их необходимо собирать отдельно для оптимизации утилизации и переработки компонентов и материалов, а также для снижения воздействия на здоровье человека и окружающую среду. - Символ перечеркнутого мусорного бака на всех изделиях напоминает вам об обязанности собирать отходы отдельно. Для получения информации о правильной утилизации старого прибора обратитесь в местный совет или к продавцу.

• Перед утилизацией приведите прибор в негодность. Отрежьте шнур питания и утилизируйте его.

Техническая информация:

Электрические характеристики (СМ. ЭТИКЕТКУ)

Данное устройство разработано, испытано и изготовлено в соответствии со следующими стандартами:

- Безопасность: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233

- Производительность: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564/IEC 62301

• Электромагнитная совместимость: EN 55014-1 / CISPR 14-1; EN 55014-2/ CISPR 14-2; ЭН/МЭК 61000-3-2; ЭН/МЭК 61000-3-3

Замена ламп освещения

Код лампочки : 81455067

Инструкции за безопасност

Електрически спецификации (ВИЖТЕ ЕТИКЕТА)

Знак обращения в Таможенном Союзе
Страна, где сделан продукт	Испания
Наименование производителя	Teka Industrial S.A.
Адрес производителя Сajo,	17, - 39011 Santander, Spain
Наименование уполномоченного изготовителем лица (импортёра) в России	ООО «Тека Рус»
Адрес импортёра в России	Юридический адрес: 121087, Москва, Барклая ул., д.6 стр.3 офис 402 Почтовый адрес: 121170, Москва, ул.Неверовского, д.9, офис 30-31, тел.[phone], [e-mail]
Наименование импортёра в Беларуси	ООО «Жемчужина кухни»
Адрес импортёра в 220034, г. Минск, Змитрока Бядули ул., д.3, ком.7 Тел. [phone]; тел./факс [phone], info@bft .by
Наименование импортёра в Казахстане	ТОО “Альфа Сток“
Адрес импортёра в Казахстане	050009, г. Алматы, пр.Абая, д.155, оф.24, тел. [phone]
Дата производства Указана на наклейке с серийным номером духового

Обозначения для месяца производства (5) указаны в таблице:

JAN	FEB	MAR	APR	MAY	JUN	JUL	AUG	SEP	OCT	NOV	DEC
1	2	3	4	5	6	7	8	9	A	B	C

Обозначения дня производства (б) указаны в таблице:

День 1=1	День 2=2	День 3=3	День 4=4	День 5=5	День 6=6	День 7=7
День 8—8	День 9—9	День 10—А	День 11—В	День 12—С	День 13—Д	День 14—Е
День 15—F	День 16—G	День 17—Н	День 18—J	День 19—К	День 20—Л	День 21—М
День 22—N	День 23—Р	День 24—Q	День 25—R	День 26—S	День 27—Т	День 28—U
День 29=V	День 30=W	День 31=X
