Instruções para a utilização EXAUSTOR

Índice Instruções para a utilização,1 Montagem,4 Advertencias,15 Assistencia,32 Instalação,47 Comandos PYRAMID,48 Manutenção e cuidado,49 Anomalias e soluções,50

el uso del aparato de modo seguro y comprenden los peligros relacionados con el mismo. Los niños no deben jugar con el aparato. Las operaciones de limpieza y de mantenimiento no deben ser realizadas por niños sin vigilancia.

Advertências ! É importante guardar este manual para poder consultá-lo a qualquer momento. Em caso de venda, cessão ou transferência, assegure-se de que este permanece junto com o produto. ! Leia atentamente as instruções: contêm informações importantes sobre a instalação, o uso e a segurança. ! Não efectue alterações eléctricas ou mecânicas no produto ou nas condutas de descarga. Segurança geral • A distância mínima entre a superfície de suporte dos recipientes no dispositivo de cozedura e a parte mais baixa do exaustor de cozinha não deve ser inferior a: 65 cm se o exaustor for instalado sobre uma placa de cozedura a gás 55 cm se o exaustor for instalado sobre uma placa de cozedura eléctrica. Se as instruções de instalação do dispositivo de cozedura a gás especificam um distância maior, é necessário considerá-la. • O exaustor dispõe de buchas de fixação adequadas à maioria das paredes/ tectos. Ainda assim, é necessário contactar um técnico qualificado para assegurar a idoneidade dos materiais consoante

o tipo de parede/tecto, que deve ser suficientemente robusto para suportar o peso do exaustor. • Atenção! Não ligue o aparelho à rede eléctrica até que a instalação esteja totalmente concluída. • Antes de qualquer operação de limpeza ou manutenção, desligue o exaustor da rede eléctrica retirando a ficha da tomada ou desligando o interruptor geral da casa. • Para todas as operações de instalação e manutenção, utilizar luvas de protecção. • O aparelho não se destina ao uso por parte de crianças ou pessoas com capacidades físicas sensoriais e/ou mentais reduzidas ou sem experiência e conhecimentos, a menos que se encontrem sob a supervisão ou tenham recebido instruções sobre o uso do aparelho por parte de uma pessoa responsável pela sua segurança. • As crianças devem ser supervisionadas para que não brinquem com o aparelho. • Nunca utilizar o produto sem filtro de gordura correctamente instalado! • O exaustor NUNCA deve ser utilizado como plano de apoio, salvo indicação expressa em contrário. • O local deve dispor de ventilação suficiente quando o exaustor é utilizado em simultâneo com outros aparelhos que utilizem gás ou outros combustíveis. • O ar aspirado não deve ser dirigido para uma conduta usada para a descarga de fumos produzidos por aparelhos de combustão a gás ou outros combustíveis. 15

Downloaded from www.Manualslib.com manuals search engine

• Respeite todas as normativas referentes à descarga do ar. • É severamente proibido cozinhar alimentos em chama livre sob o exaustor; a utilização de chamas livres danifica os filtros e pode provocar incêndios, como tal, deve ser evitada. • É aconselhável manter sob controlo constante a fritura de alimentos, para evitar que o óleo aquecido entre em combustão. • Em relação às medidas técnicas e de segurança a adoptar para a descarga dos fumos, siga escrupulosamente os regulamentos das autoridades locais competentes. •

por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com pouca experiência e conhecimentos, caso sejam adequadamente vigiadas ou caso tenham recebido instruções em relação ao uso do aparelho de forma segura e tenham conhecimento dos perigos associados. As crianças não devem brincar com o aparelho. As operações de limpeza e manutenção não devem ser efectuadas por crianças sem vigilância.

! Nunca recorra a técnicos não autorizados.

Podać: • Rodzaj usterki; • Model urządzenia (Mod.) • Numer seryjny (S/N) Te ostatnie informacje można znaleźć na tabliczce znamionowej umieszczonej na urządzeniu.

Comunique: • o tipo de avaria; • o modelo da máquina (Mod.); • o número de série (S/N); Estas últimas informações encontram-se na placa de identificação situada no aparelho.

45 Downloaded from www.Manualslib.com manuals search engine

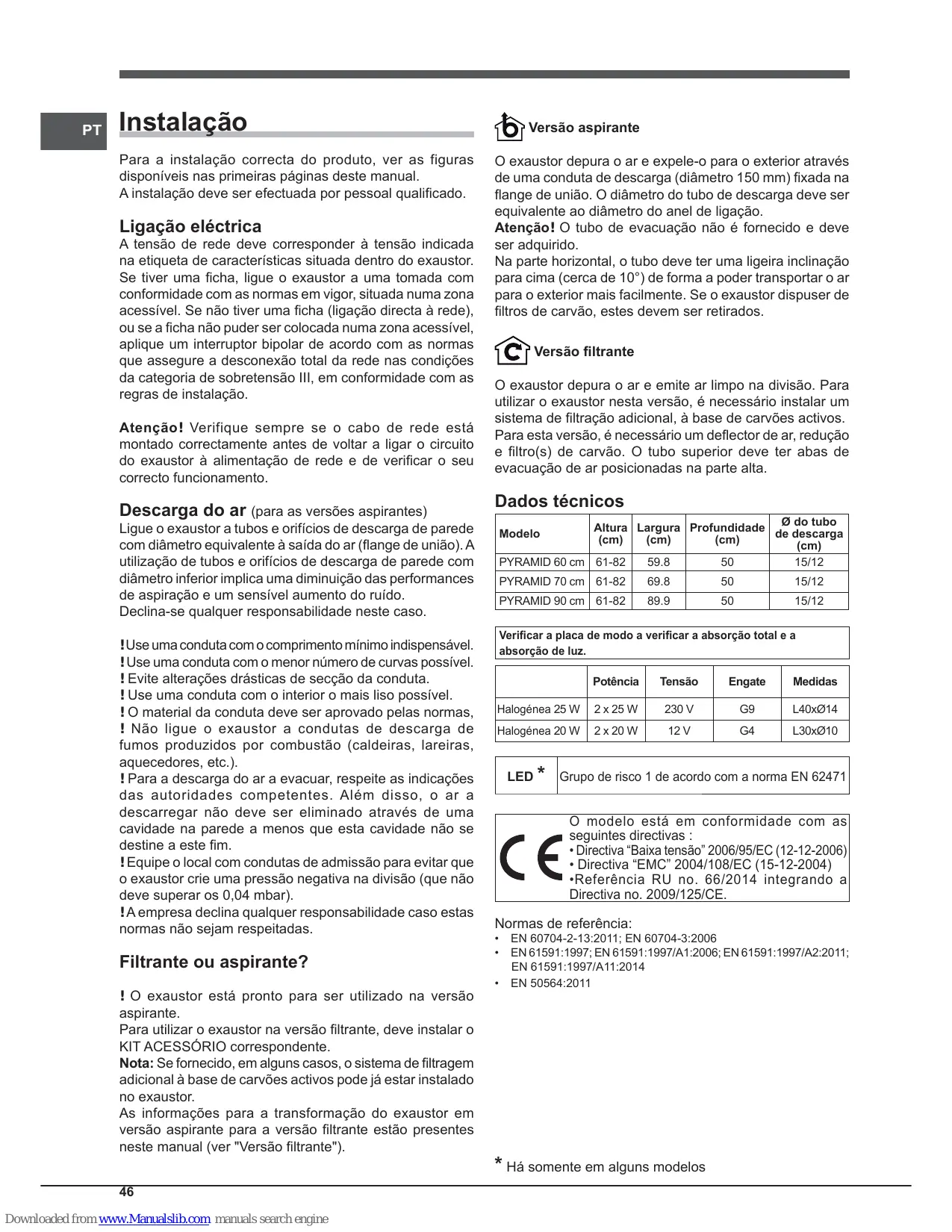

PT Instalação Para a instalação correcta do produto, ver as figuras disponíveis nas primeiras páginas deste manual. A instalação deve ser efectuada por pessoal qualificado.

Ligação eléctrica A tensão de rede deve corresponder à tensão indicada na etiqueta de características situada dentro do exaustor. Se tiver uma ficha, ligue o exaustor a uma tomada com conformidade com as normas em vigor, situada numa zona acessível. Se não tiver uma ficha (ligação directa à rede), ou se a ficha não puder ser colocada numa zona acessível, aplique um interruptor bipolar de acordo com as normas que assegure a desconexão total da rede nas condições da categoria de sobretensão III, em conformidade com as regras de instalação. Atenção! Verifique sempre se o cabo de rede está montado correctamente antes de voltar a ligar o circuito do exaustor à alimentação de rede e de verificar o seu correcto funcionamento.

Descarga do ar (para as versões aspirantes)

Versão aspirante O exaustor depura o ar e expele-o para o exterior através de uma conduta de descarga (diâmetro 150 mm) fixada na flange de união. O diâmetro do tubo de descarga deve ser equivalente ao diâmetro do anel de ligação. Atenção! O tubo de evacuação não é fornecido e deve ser adquirido. Na parte horizontal, o tubo deve ter uma ligeira inclinação para cima (cerca de 10°) de forma a poder transportar o ar para o exterior mais facilmente. Se o exaustor dispuser de filtros de carvão, estes devem ser retirados. Versão filtrante O exaustor depura o ar e emite ar limpo na divisão. Para utilizar o exaustor nesta versão, é necessário instalar um sistema de filtração adicional, à base de carvões activos. Para esta versão, é necessário um deflector de ar, redução e filtro(s) de carvão. O tubo superior deve ter abas de evacuação de ar posicionadas na parte alta.

Dados técnicos Ø do tubo Altura Largura Profundidade de descarga (cm) (cm) (cm) (cm) PYRAMID 60 cm 61-82 59.8 50 15/12

Ligue o exaustor a tubos e orifícios de descarga de parede com diâmetro equivalente à saída do ar (flange de união). A utilização de tubos e orifícios de descarga de parede com diâmetro inferior implica uma diminuição das performances de aspiração e um sensível aumento do ruído. Declina-se qualquer responsabilidade neste caso. ! Use uma conduta com o comprimento mínimo indispensável. ! Use uma conduta com o menor número de curvas possível. ! Evite alterações drásticas de secção da conduta. ! Use uma conduta com o interior o mais liso possível. ! O material da conduta deve ser aprovado pelas normas, ! Não ligue o exaustor a condutas de descarga de fumos produzidos por combustão (caldeiras, lareiras, aquecedores, etc.). ! Para a descarga do ar a evacuar, respeite as indicações das autoridades competentes. Além disso, o ar a descarregar não deve ser eliminado através de uma cavidade na parede a menos que esta cavidade não se destine a este fim. ! Equipe o local com condutas de admissão para evitar que o exaustor crie uma pressão negativa na divisão (que não deve superar os 0,04 mbar). ! A empresa declina qualquer responsabilidade caso estas normas não sejam respeitadas.

Filtrante ou aspirante? ! O exaustor está pronto para ser utilizado na versão aspirante. Para utilizar o exaustor na versão filtrante, deve instalar o KIT ACESSÓRIO correspondente. Nota: Se fornecido, em alguns casos, o sistema de filtragem adicional à base de carvões activos pode já estar instalado no exaustor. As informações para a transformação do exaustor em versão aspirante para a versão filtrante estão presentes neste manual (ver "Versão filtrante"). 46 Downloaded from www.Manualslib.com manuals search engine

Verificar a placa de modo a verificar a absorção total e a absorção de luz. Potência

O modelo está em conformidade com as seguintes directivas : • Directiva “Baixa tensão” 2006/95/EC (12-12-2006) • Directiva “EMC” 2004/108/EC (15-12-2004) •Referência RU no. 66/2014 integrando a Directiva no. 2009/125/CE. Normas de referência: • • •

EN 60704-2-13:2011; EN 60704-3:2006 EN 61591:1997; EN 61591:1997/A1:2006; EN 61591:1997/A2:2011; EN 61591:1997/A11:2014 EN 50564:2011

* Há somente em alguns modelos

Comandos PYRAMID Modelos com painel de botões mecânico

IHP6.5CMIX - IHP6.5FCM(K) - IHP6.5FCMIX IHP9.5CMIX - IHP9.5FCMIX - IHP64.5SCMIX IHP94.5SCMIX - IHP94.5CMIX - IHP64.5CMBK IHP64.5CMIX - UHP64.5SFLMIX T1

T1 Reset motor Ao pressionar o botão durante o funcionamento, o exaustor passa para o estado OFF. T2 Velocidade 1 Ao pressionar o botão, o exaustor passa do estado anterior para a velocidade 1. T3 Velocidade 2 Ao pressionar o botão, o exaustor passa do estado anterior para a velocidade 2. T4 Velocidade 3 Ao pressionar o botão, o exaustor passa do estado anterior para a velocidade 3. T5 ON/OFF luzes

Manutenção e cuidado Atenção! Antes de qualquer operação de limpeza ou manutenção, desligue o exaustor da rede eléctrica retirando a ficha da tomada ou desligando o interruptor geral da casa. Primeira limpeza • Retire as películas de protecção • Elimine as impurezas com uma esponja húmida e pouco detergente neutro • Enxagúe com um pan húmido • Seque com um pano suave; se o exaustor for em inox, siga as linhas do metal Limpeza periódica O exaustor deve ser limpo frequentemente (pelo menos com a mesma frequência com que executa a manutenção dos filtros de gorduras), quer interna quer externamente. Para a limpeza, utilize um pano humedecido com detergentes líquidos neutros e água morna. Evite o uso de produtos abrasivos ou corrosivos. Atenção: O incumprimento das normas de limpeza do aparelho e da substituição dos filtros implica risco de incêndio. Recomendamos que siga as instruções sugeridas. Declina-se qualquer responsabilidade por eventuais danos ao motor ou incêndios provocados por uma manutenção incorrecta ou pelo incumprimento das advertências acima.

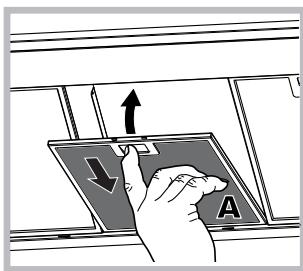

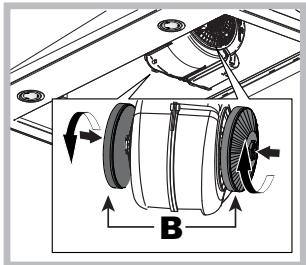

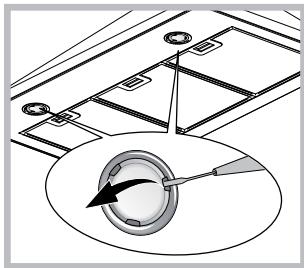

Manutenção dos filtros de gorduras (A) O filtro de gorduras retém as partículas de gordura derivantes da cozedura; deve ser limpo pelo menos uma vez por mês com detergentes não agressivos, manualmente ou na máquina de lavar louça, A a baixa temperatura e com ciclo breve. Para desmontar o filtro de gorduras, puxe a maçaneta de desencaixe de mola. Com a lavagem na máquina de lavar louça, o filtro de gorduras metálico pode perder a cor, mas o desempenho de filtragem não sofre alterações. Substituição do filtro de carvão (B) O filtro de carvão retém os cheiros desagradáveis derivados da cozedura. A saturação do filtro de carvão verifica-se após um uso mais ou menos prolongado, consoante o tipo de cozinha e a regularidade da limpeza B do filtro de gorduras. Em qualquer dos casos, é necessário substituir o cartucho no máximo a cada vinte meses. Este filtro NÃO pode ser lavado ou regenerado. Desmontagem: rode o filtro a 90° para desencaixá-lo do grupo aspirante. Montagem: Insira o filtro de carvões activos no grupo aspirante e rode a 90° para fixá-lo. Substituição das lâmpadas Desligue o aparelho da rede eléctrica e retire os filtros de gorduras. Atenção! Antes de tocar nas lâmpadas, assegure-se de que estejam frias. 1. Retire a protecção utilizando como alavanca uma chave de parafusos de corte pequena ou uma ferramenta semelhante. 2. S u b s t i t u a a l â m p a d a danificada. Utilize apenas lâmpadas com as mesmas características das lâmpadas danificadas (para mais informações, consulte os dados técnicos presentes no manual seguinte). 3. Volte a fechar a protecção (fixação por encaixe). Substituição das lâmpadas LED * O exaustor dispõe de um sistema de iluminação com base em tecnologia LED. Os LEDs garantem uma iluminação ideal, uma maior duração e um consumo menor em relação às lâmpadas tradicionais. Para proceder à substituição, contacte o serviço de assistência.

* Há somente em alguns modelos 47 Downloaded from www.Manualslib.com manuals search engine

PT PT Cabo eléctrico Se o cabo de alimentação estiver danificado, pode ser substituído pelo fabricante ou pelo seu serviço de assistência técnica, de forma a evitar todos os riscos. ELIMINAÇÃO Este aparelho está em conformidade com a Directiva Europeia 2012/19/EC, Resíduos de Equipamentos Eléctricos e Electrónicos (REEE). Ao assegurar que este produto é eliminado correctamente, o utilizador contribui para prevenir as potenciais consequências negativas para o ambiente e a saúde.

presente no produto ou na documentação O símbolo de acompanhamento significa que este produto não deve ser tratado como lixo doméstico e deve ser entregue junto do ponto de recolha para reciclagem de aparelhos eléctricos e electrónicos adequado. Elimine-o seguindo as normas locais para a eliminação de resíduos. Para mais informações sobre o tratamento, recuperação e reciclagem deste produto, contacte o departamento local adequado, o serviço de recolha de lixo doméstico ou a loja onde adquiriu o produto. Poupar energia e respeitar o ambiente • Usar o extractor definindo a velocidade de acordo com a necessidade de extracção real; limitar o uso da função “velocidade intensiva”, se presente. Usar o extractor de uma forma racional permite-lhe limitar o consumo de energia e evitar um desperdício inútil de ar limpo e ar condicionado. • Não acender a luz do exaustor a menos que seja necessário para iluminar a área de confecção.

Anomalias e soluções Se algo parecer não funcionar, antes de contactar o serviço de Assistência, efectue os seguintes controlos simples: Se o exaustor não funciona: Verifique se: • não existe uma quebra de corrente. • foi seleccionada uma velocidade. Se o exaustor tem um desempenho fraco: Verifique se: • a velocidade do motor seleccionada é suficiente para a quantidade de fumo e de vapores libertada. • a cozinha é suficientemente arejada para permitir a circulação de ar. • o filtro de carvão não está gasto (exaustor na versão filtrante).

48 Downloaded from www.Manualslib.com manuals search engine

Se o exaustor se tiver desligado durante o funcionamento normal: Verifique se: • não existe uma quebra de corrente. • o dispositivo de interrupção omnipolar não foi activado. Em caso de eventuais anomalias de funcionamento, antes de ser dirigir ao serviço de Assistência, desligue o aparelho da alimentação eléctrica durante pelo menos 5 segundos, retirando a ficha da tomada, e volte a ligá-lo. Caso a anomalia ainda se verifique, contacte o serviço de assistência.
