ZFP416X - Exaustor de cozinha ZANUSSI - Manual de utilização gratuito

Tipo de produto	Coifa aspirante
Marca	ZANUSSI
Modelo	ZFP416X
Tipo de instalação	Embutir (bandeja deslizante)
Número de velocidades	3
Iluminação	LED integrado
Comandos	Botões de pressão
Material do corpo	Aço inoxidável
Filtro de gordura	Metálico, lavável na máquina de lavar louça
Filtro de carvão	Opcional, substituição a cada 4 meses
Manutenção dos filtros de gordura	Limpeza mensal
Manutenção da iluminação	Lâmpada LED não substituível pelo usuário
Dimensões (L x P x A) aprox.	60 cm x 30 cm x 15 cm
Peso aprox.	12 kg
Alimentação	220-240 V, 50 Hz
Potência total aprox.	250 W
Funcionamento	Evacuação ou recirculação (com filtro de carvão)
Proteção ambiental	Reciclagem no fim de vida

Perguntas frequentes - ZFP416X ZANUSSI

Como ligar a coifa ZFP416X?

Puxe a bandeja da coifa por mais de 5 cm para expor o painel de comando. Pressione a tecla da velocidade desejada (1, 2 ou 3) para ligar o ventilador. Para acender a iluminação, pressione a tecla Iluminação.

Como desligar o ventilador?

Pressione a tecla da primeira velocidade (01) ou feche completamente a bandeja da coifa. A coifa memoriza a última velocidade utilizada ao fechar a bandeja.

Qual velocidade escolher para cada tipo de cozimento?

Use a velocidade 1 para aquecer ou cozinhar com recipientes cobertos. A velocidade 2 é adequada para cozinhar com tampas em vários queimadores ou fritura leve. A velocidade 3 é reservada para grandes quantidades de alimentos sem tampa ou fritura intensa.

Com que frequência limpar os filtros de gordura?

Os filtros de gordura devem ser limpos todo mês. Podem ser lavados na máquina de lavar louça em baixa temperatura num ciclo curto. Uma descoloração não afeta o desempenho.

Como remover os filtros de gordura?

Pressione a alavanca do grampo de fixação do filtro sob a coifa, depois incline suavemente a parte frontal do filtro para baixo e puxe-o. Repita para cada filtro. Para recolocá-los, siga os passos inversos.

É necessário um filtro de carvão e quando trocá-lo?

O filtro de carvão é opcional para o modo de recirculação. Deve ser substituído pelo menos a cada 4 meses. Siga as instruções fornecidas com o filtro para saber se é regenerável.

Como substituir o filtro de carvão?

Remova primeiro os filtros de gordura. Puxe as abas para baixo do filtro de carvão, incline a parte frontal e puxe. Instale o novo filtro seguindo a ordem inversa. Recoloque os filtros de gordura.

O que fazer se a iluminação não funcionar mais?

A lâmpada LED só pode ser substituída por um técnico. Em caso de mau funcionamento, consulte a seção Manutenção do capítulo Instruções de segurança do manual.

A coifa pode funcionar em recirculação sem evacuação externa?

Sim, desde que instale um filtro de carvão (vendido separadamente). A coifa aspira o ar, o filtro de carvão absorve os odores, depois o ar é libertado na sala.

Como limpar o exterior da coifa?

Use um pano macio, água morna e um detergente suave. Não use produtos abrasivos nem escovas. Após cozinhar, deixe esfriar antes de limpar para evitar manchas.

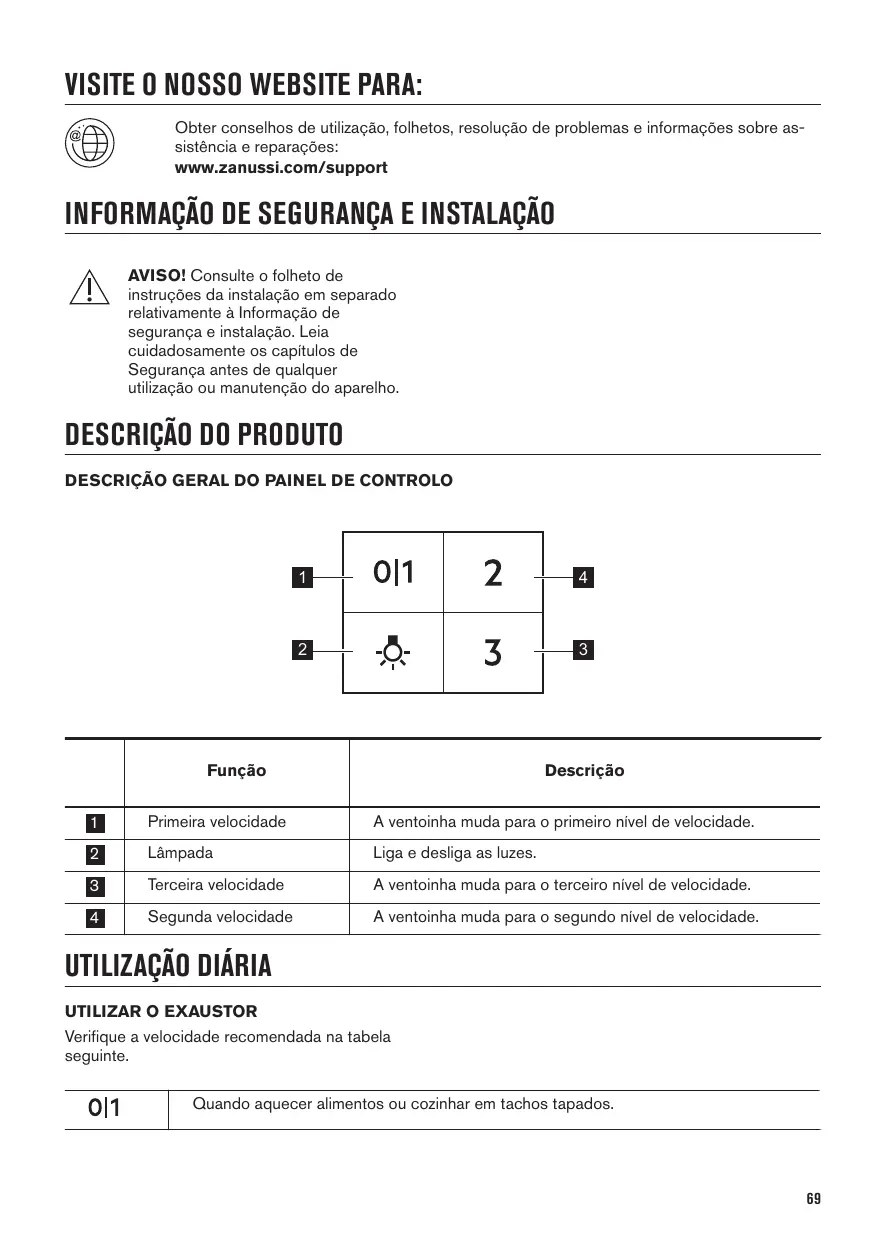

MANUAL DE UTILIZADOR ZFP416X ZANUSSI

INFORMAÇÃO DE SEGURANÇA E INSTALAÇÃO

AVISO! Consulte o folheto de instruções da instalação em分开o relativamente à Informação de segurança e instalação. Leia cautudosamente os capítulos de Segurança antes de qualerutilização ou manutenção do aparelho.

DESCRÉÇÃO DO PRODUTO

DESCRIÇÃO GERAL DO PAINEL DE CONTROLO

	Função	Descrição
1	Primeira velocidade	A ventoinha muda para o primeiro;nível de velocidade.
2	Lâmpada	Liga e des Liga as luzes.
3	Terceira velocidade	A ventoinha muda para o terreiro;nível de velocidade.
4	Segunda velocidade	A ventoinha muda para o segundo;nível de velocidade.

UTILIZACAO DIARIA

UTILIZAR O EXAUSTOR

Verifique a velocidade recomendada na tabela seguinte.

01

Quando aquecer alimentos ou cozhar em tachos tapados.

2	Quando cozinhar em tachos tapados em varías zonas de aquecimento ou varíos quei-madores e quando fritar lentamente.
3	Quando cozer e fritar grandes quantidades de alimentos em tachos destapados ou quando cozinhar em varías zonas de aquecimento ou varíos queimadores.

E recomendavel deleiar o exaustor a funcionar durante circa de 15 instantos antes o fim dos cozinhados.

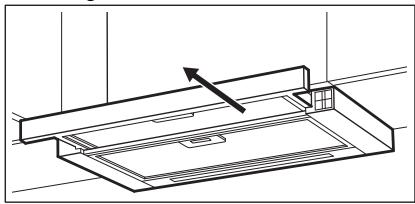

Operar o exaustor:

1. Retire a gaveta do exaustor mais de 5 cm.

O paine de controlo está exposto.

1. Para ativar esta funcao, prima o botao 01
2. Se necessário, altere a velocidade premindo o botão pretendido.

A luz do exaustor funciona independente de outras funções do exaustor. Para acender a superficie de cozedura, prima o botão de luz Fechar a gaveta não tem qualquer efeito na luz do exaustor.

Para desligar o botão da ventoinha prima 01 ou feche a gaveta do exaustor.

i 1

MANUTENÇA O LIMPEZA

NOTAS SOBRE A LIMPEZA

Agentes de limpeza	Não useiros do limpeza abrasivos nem esfregões. Limpe a superficie do aparelho com um pano maco com água quente e um detergente suave
	Depois de cozinho, algumas partes do aparelho podem ficarquentes. Para evi- tar manchas, o aparelho deve arrefecer e ser seco com um pano limpo ou papel de cozinha.
	Limpe manchas com um detergente suave.
Mantenha o exaustor limpo	Limpe o aparelho e os filtros de gordura todos os meSES. Limpe cuidadosamen- te a gordura do interior e dos filtros de gordura. A acumulação de gordura ou outros residuos pode provocar incêndios.
	Os filtros de gordura podem ser lavados numamaária de lavar a loça. Programe a maiorica de lavar loça para um ciclo curto com temperatura baixa. O filtró de gordura pode ficar desbotado, mas isso não afeta o desempenho do aparelho.
Filtro de car- vão	O tempo de saturação do filtró de carvão depende dostipsos de cozinhados e da freqüência de limpeza do filtró de gordura.

COMO LIMPAR O Filtro DE GORDURA

Os filtros está montados com gramps e pinos no lado oposto.

Como limpar ohetto:

1. Premir o Manipulo dos gramos de fixação no pailen do filtro, por baixo do exaustor.

1. Inclinar ligeiramente para baixo a parte da fronte do futuro e(before puxar.

Repetir osdoes primeiros passos em todos os filtros.
3. Lavar os filtros com uma esponja e um detergente não abrasivo, ou na区管委会 de lavar loça.

Programar a boa de lavar loça para um ciclo curto a temperatura baixa. O FILTER de gordura pode ficar desbotado, mas isso não afeta o desempenho do aparelho.

1. Para instalar os filtros, efetuar osinous primeiros passosPGA ordem inversa.

Repetir把这些 passos em todos os filtros, se aplicável.

PREOCUPAÇÉS AMBIENTAIS

Recycle os materiais que aparecem o symbolo Coloque a embalagem nos contentores indicados para reciclagem. Ajude a proteger o ambiente e a saudé Pública atraves da reciclagem dos aparhos electrolycicos e electronicos. Não elimine os aparhos

SUBSTITUIR O FILTRO DE CARVÃO -OPCIONAL

AVISO! Dependendo do tipo, o FILTERe ser ou não regenerado. Consulte o folheto fornecido com o FILTER.

Para substituir o filtro:

1. Remover os filtros de gordura do aparelho. Consultar a secção "Limpar o filtro de gordura" neste capítulo.

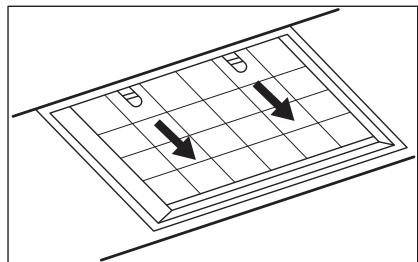

2. Puxe as patilhas no sentido da parte inferior do过滤.

1. Incline ligeiramente a parte da fronte do filtro para baixo e(before puxe-o.
2. Para instalar um novo FILTER, execute osleasedados passos pela ordem inversa.

De qualquer modo, é necessário substituir os filtroselo menos a cada quatre vezes.

SUBSTITUIR A LÄMPADA

Este aparecido é fornecido com uma lâmpada LED. A substituição这点a peça tem de ser efetuada por um técnico qualificado. Em caso de avaria, consulte a secção "Assistência" no capítulo "Instruções de segurança".

que tenham o symbolo juntamente com os residuos dométricos. Coloque o produit num ponto de recolha para recicagem local ou contacte as suas autoridades municipais.
