ZFP416X - Keittiön liesituuletin ZANUSSI - Ilmainen käyttöohje ja opas

Tuotetyyppi	Ilmanvaihtokupu
Merkki	ZANUSSI
Malli	ZFP416X
Asennustyyppi	Upotettava (liukuva)
Nopeuksien lukumäärä	3
Valaistus	Sisäänrakennettu LED
Ohjaimet	Painonapit
Kotelon materiaali	Ruostumaton teräs
Rasvasuodatin	Metallinen, konepestävä
Hiilisuodatin	Valinnainen, vaihto 4 kuukauden välein
Rasvasuodattimien huolto	Kuukausittainen puhdistus
Valaistuksen huolto	LED-lamppu, jota käyttäjä ei voi vaihtaa
Mitat (L x S x K) n.	60 cm x 30 cm x 15 cm
Paino n.	12 kg
Virtalähde	220-240 V, 50 Hz
Kokonaisteho n.	250 W
Toimintatapa	Poisto tai kierrätys (hiilisuodattimen kanssa)
Ympäristönsuojelu	Kierrätys käyttöiän lopussa

Usein kysytyt kysymykset - ZFP416X ZANUSSI

Kuinka sytyttää liesituuletin ZFP416X?

Vedä liesituulettimen liukuvaa osaa yli 5 cm paljastaaksesi ohjauspaneelin. Paina halutun nopeuden painiketta (1, 2 tai 3) käynnistääksesi tuulettimen. Sytyttääksesi valaistuksen, paina Valaistus-painiketta.

Kuinka sammuttaa tuuletin?

Paina ensimmäisen nopeuden painiketta (01) tai sulje liesituulettimen liukuva osa kokonaan. Liesituuletin muistaa viimeksi käytetyn nopeuden liukuvan osan sulkemisen yhteydessä.

Mikä nopeus valita millekin kypsennystyypille?

Käytä nopeutta 1 lämmittämiseen tai kypsentämiseen kannellisissa astioissa. Nopeus 2 sopii kypsentämiseen kansilla useilla liesillä tai kevyeen paistamiseen. Nopeus 3 on tarkoitettu suurille ruokamäärille ilman kantta tai voimakkaaseen paistamiseen.

Kuinka usein puhdistaa rasvasuodattimet?

Rasvasuodattimet on puhdistettava kuukausittain. Ne voidaan pestä astianpesukoneessa matalassa lämpötilassa lyhyellä ohjelmalla. Värimuutos ei vaikuta suorituskykyyn.

Kuinka irrottaa rasvasuodattimet?

Paina suodattimen kiinnitysleukavipua liesituulettimen alla, kallista sitten suodattimen etuosaa varovasti alaspäin ja vedä se irti. Toista jokaiselle suodattimelle. Kiinnittääksesi ne takaisin, toimi päinvastaisessa järjestyksessä.

Tarvitaanko hiilisuodatinta ja milloin se vaihdetaan?

Hiilisuodatin on valinnainen kierrätystilassa. Se on vaihdettava vähintään 4 kuukauden välein. Noudata suodattimen mukana toimitettuja ohjeita selvittääksesi, onko se regeneroitava.

Kuinka vaihtaa hiilisuodatin?

Poista ensin rasvasuodattimet. Vedä hiilisuodattimen kielekkeitä alaspäin, kallista etuosaa ja vedä. Asenna uusi suodatin käänteisessä järjestyksessä. Kiinnitä rasvasuodattimet takaisin.

Mitä tehdä, jos valaistus ei toimi?

LED-lamppu voidaan vaihtaa vain teknikon toimesta. Jos toimintahäiriö ilmenee, katso käyttöohjeen Turvallisuusohjeet-luvun Huolto-osio.

Voiko liesituuletin toimia kierrätystilassa ilman ulkoista poistoa?

Kyllä, edellyttäen että asennetaan hiilisuodatin (myydään erikseen). Liesituuletin imee ilman, hiilisuodatin absorboi hajut, ja ilma poistuu takaisin huoneeseen.

Kuinka puhdistaa liesituulettimen ulkopuoli?

Käytä pehmeää liinaa, haaleaa vettä ja mietoa pesuainetta. Älä käytä hankaavia tuotteita tai harjoja. Jäähdytä liesituuletin ennen puhdistusta kypsennyksen jälkeen tahrojen välttämiseksi.

KÄYTTÖOHJE ZFP416X ZANUSSI

Noudepesumasin peab olemaseatud madalale temperatuurile jaIuhikese tsuklire. Rasvafilter voibvarvi muuta, kuid see ei mojutaseadme toimivust.

VAROITUS! Katso turvallisuustiedot ja asennusohjeet erillisista

asennusohjeista. Lue Turvallisuus-luvut huolellisesti ennen laitteen käytöä tai huohtoa.

TUOTEKUVAUS

KÄYTTÖPANEELIN OSAT

	Toiminto	Kuvaus
1	Ensimmäinen nopeus	Puhallin kytkeytyt ensimmäisen nopeuteen.
2	Lamppu	Sytyttaa ja sammuttaa valot.
3	Kolmas nopeus	Puhallin kytkeytyt kolmanteen nopeuteen.
4	Toinen nopeus	Puhallin kytkeytyt toiseen nopeuteen.

PÄIVITTÄINEN KÄYTTO

LIESITUULETTIMEN KÄYTTO

Tarkista suositeltu nopeus alla olevasta taulukosta.

01	Ruokien lämmitys, ruoanvalmistus kannellisilla keittoastioilla.
2	Ruoanvalmistus kannellisilla keittoastioilla useammalla keittoalueella tai polttimella, kevyt paistaminen.

Liesituuletin on suositeltavaa jattaa toimintaan noin 15 minuutin ajaksi ruoanvalmistuksen jälkeen.

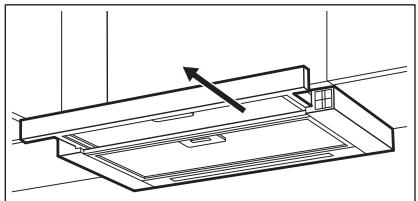

Liesituulettimen käytäminen:

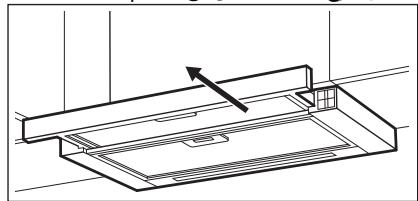

1. Veda liesituulettimen vetolaatikkoa ulos yli 5 cm.

Ohjauspaneeli paljastuu.

1. Kytke toiminto paallee painamalla painiketta 01
2. Muuta nopeutta tarvittaessa painamalla haluamaasi painiketta.

Liesituulettimen valo toimii itsenäisesti muihin liesituulettimen toimintoinhin nahden. Valaistaksesi keittotason

pintaa paina valopainiketta. Vetolaatikon sulkemisella ei ole vaikutusta liesituulettimen valoon.

Kytke puhallin pois paälä painamalla 01tai sulkemalla liesituulettimen vetolaatiko.

Liesituuletin muistaa viimeisen puhallinnopeuden asetuksen, kun vetolaatikko suljetaan. Liesituuletin toimii tällä puhallinnopeudella, kun vetolaatikko vedetään uudelennen ulos.

HOITO JA PUHDISTUS

PUHDISTUKSEEN LIITTYVIHAUOMAUTUKSAIA

Puhdistusai-neet	Älä käytä hankaavia pesuaineita tai harjoja. Puhdista laitteen pinnat lämpimällä vedellä ja miedolla pesuaineella käytäen peh-meää puhdistusliinaa.
	Jotkin laitteen osat voivat kuumentua käytön aikana. Anna laitteen jäähtyä ja kui-vaa se puhtaalla liinalla tai paperipyyhkeillä tahrojen välttämiseksi.
	Poista tahrat miedolla pesuaineella.
Pidä liesituule-tin puhtaana.	Puhdista laite ja rasvasuodattimet kuukauden värein. Poista rasva huolellisesti si-säosasta ja rasvasuodattimista. Rasvan tai muiden roiskeiden kertyminen voi joh-taa tulipaloon.
	Rasvasuodattimet voidaan pestä astianpesukoneessa. Pese astianpesukoneen alhaisella lämpötilalla ja lyhyellä ohjelmalla. Rasvasuodat-timessa voi esiintä värimuutoksia, tämä ei vaikuta laitteen suorituskykyn.
Hiilisuodatin	Hiilisuodattimen kyllästymisaika vaihtelee ruoanlaittotavan ja rasvasuodattimen puhdistustiheyden mukaan.

RASVASUODATTIMEN PUHDISTAMINEN

Suodattimet tulee asentaa pidikkeiden avulla niin,
että tapit ovat vastakkaisella puolella.

Puhdistaaksesi suodattimen

1. Paina asennuspidikkeen kahvaa liesituulettimen alaosassa olevassa suodatinpanelelissa.

1. Kallista suodattimen etuosaa hiukan alaspain ja vedä sen jälkeen.

Toista kaksi ensimmäistä vaihetta jokaisen suodattimen kohdalla.
3. Puhdista suodattimet sienellä käyttaen hankaamattomia pesuaineita tai pese ne astianpesukoneessa.

Pese astianpesukoneen alhaisella
lampötilalla ja lyhyellä ohjelmalla.

Rasvasuodattimessa voi esintyä varimuutoksia, mutta se ei vaikuta laitteen suorituskykyn.

1. Asenna suodattimet takaisin noudattamalla kahden ensimmäisen vaiheen ohjeita pänvastaisessa järestyksessä.

Toista vaiheet tarvittaessa kaikkien suodattimien kohdalla.

HIILISUODATTIMEN VAIHTO - (LISÄVARUSTE)

VAROITUS! Typpista riippuen suodatin voidaan tai ei Voida regeneroida. Tutustu suodattimen mukana toimitettuun esitteeseen.

YMPÄRISTÖNSUOJELU

Kierratā materiaalit, jotka on merkitty merkillä Kierratā pakkaus laittamalla se asianmukaiseen kierratysastiaan. Suojele ymparistöä ja ihmisten terveyttä kierrattamllä sahko- ja elektronikkaromut. Alā havitä merkillä merkittyj kodinkoneita

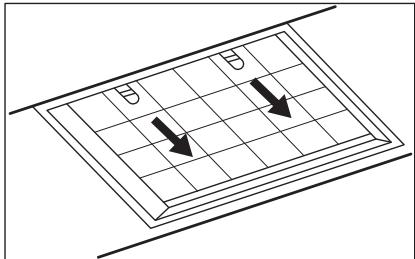

Suodattimen vaihtaminen:

1. Irrota rasvasuodattimet laitteesta.

Lue ohjeet tämän luvun osiosta "Rasvasuodattimen puhdistaminen".

1. Veda kielekkeitä suodattimen alaosaa kohti.

1. Kallista suodattimen etuosaa hiukan alaspain ja veda sen jalkeen.
2. Asenna uusi suodatin suorittamalla toimenpiteet painvastaisessa järjestyksessä. Suodattimet on joka tapaukssaa vaihdettava vahintaan neljan kuukauden valein.

LAMPUN VAIHTAMINEN

Laitteen mukana toimitetaan LED-lamppu. Täm'an osan saa vaihtaa ainoastaan huoltoteknikko. Mikali laitteessa esiintyy toimtahairiöita, katso kohta "Huolto" Iuvusta "Turvallisuushejeet".

kotitalousjätteen mukana. Palauta tuote paikalliseen kierratyskeskukseen tai ota yhteyttä paikalliseen viranomaiseen.
